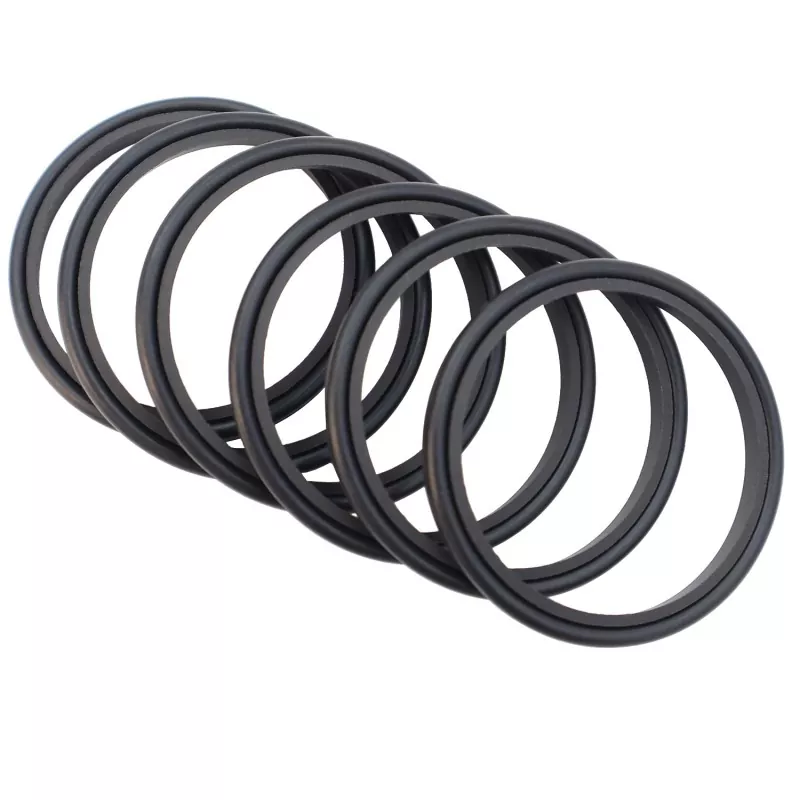

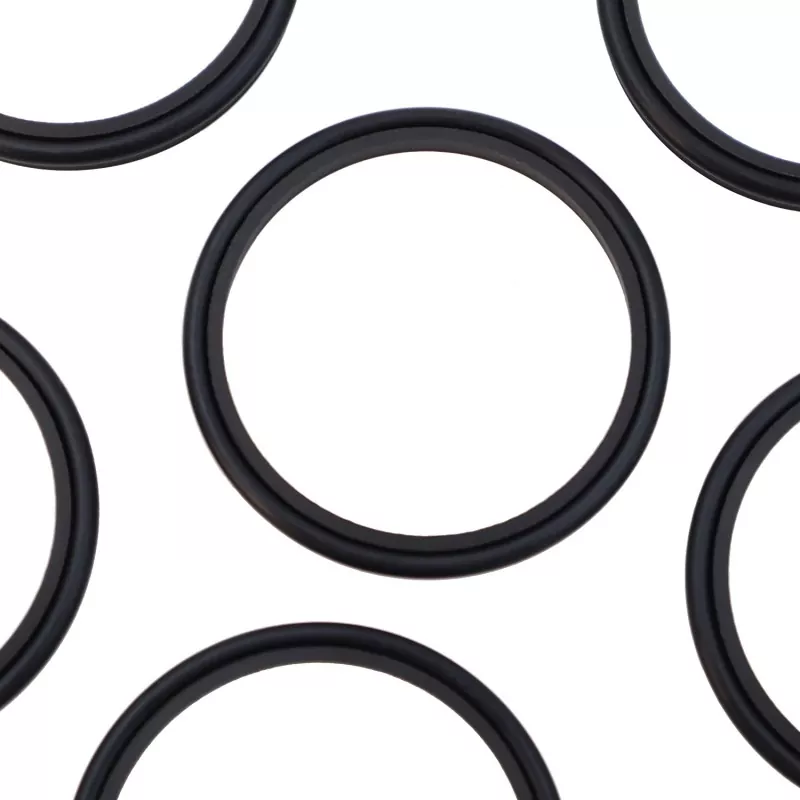

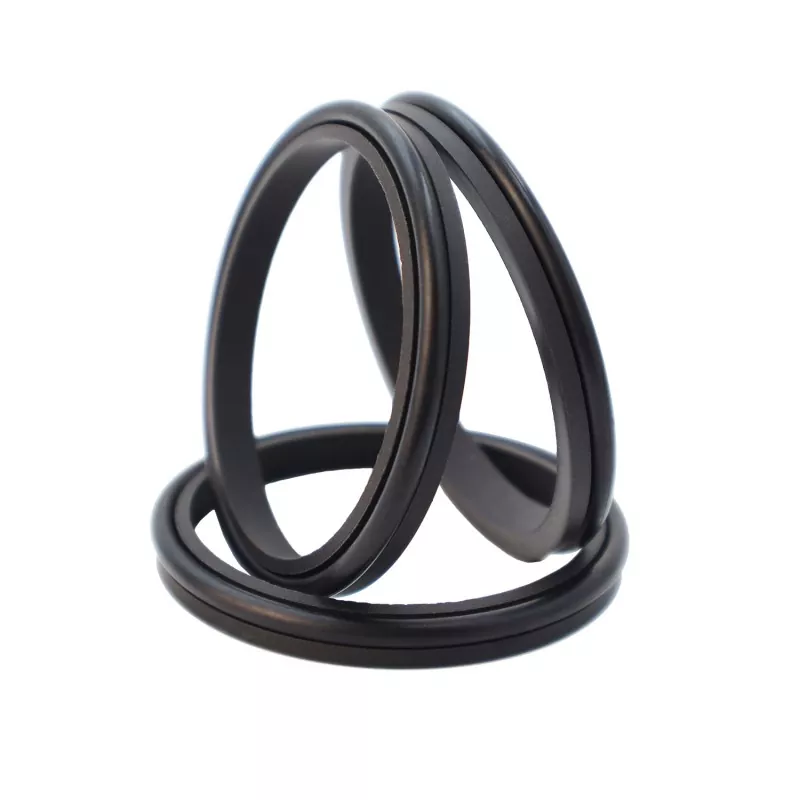

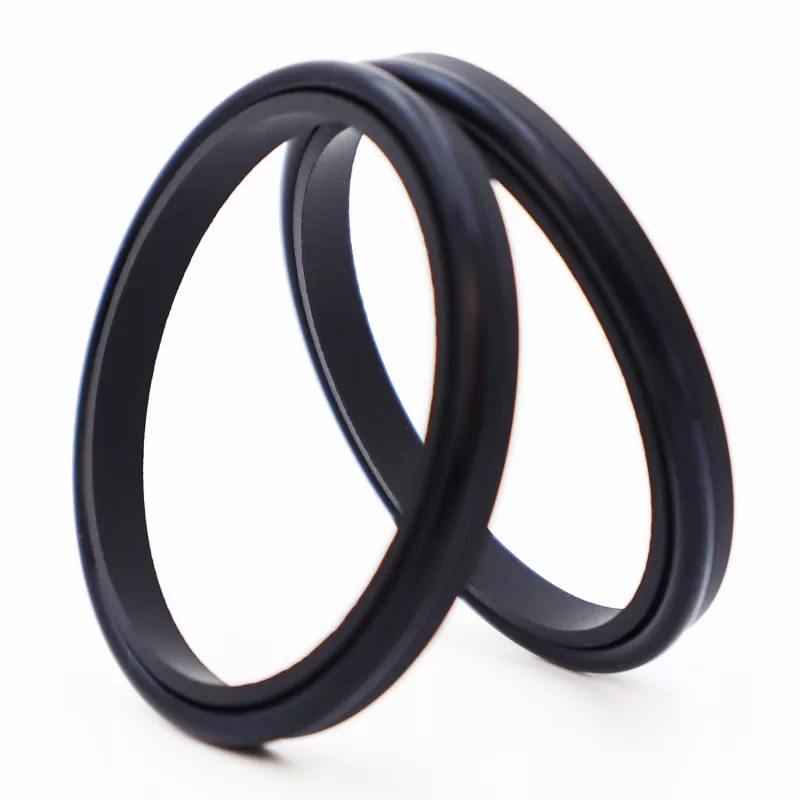

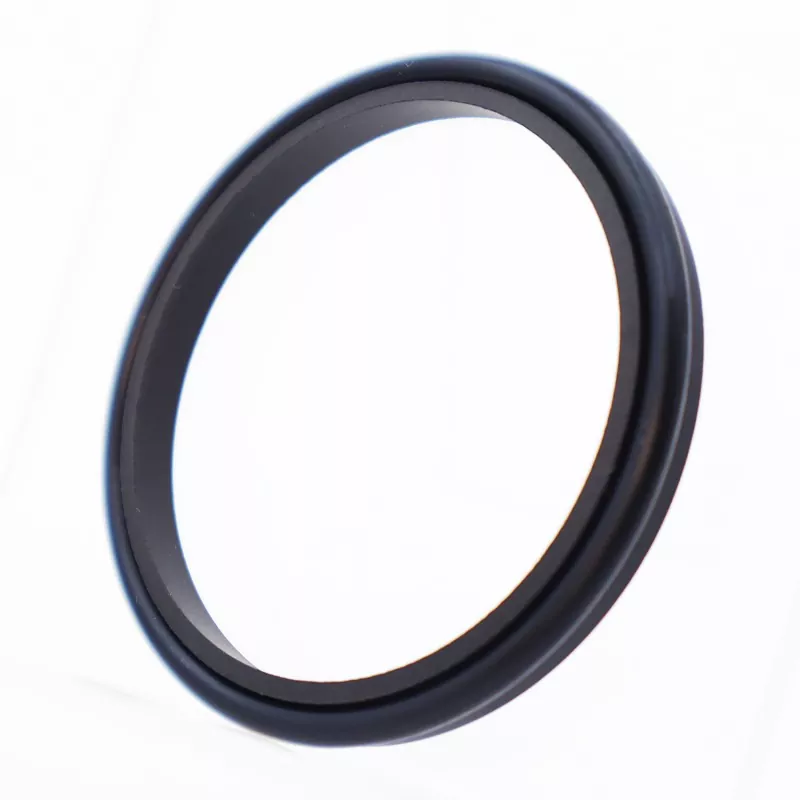

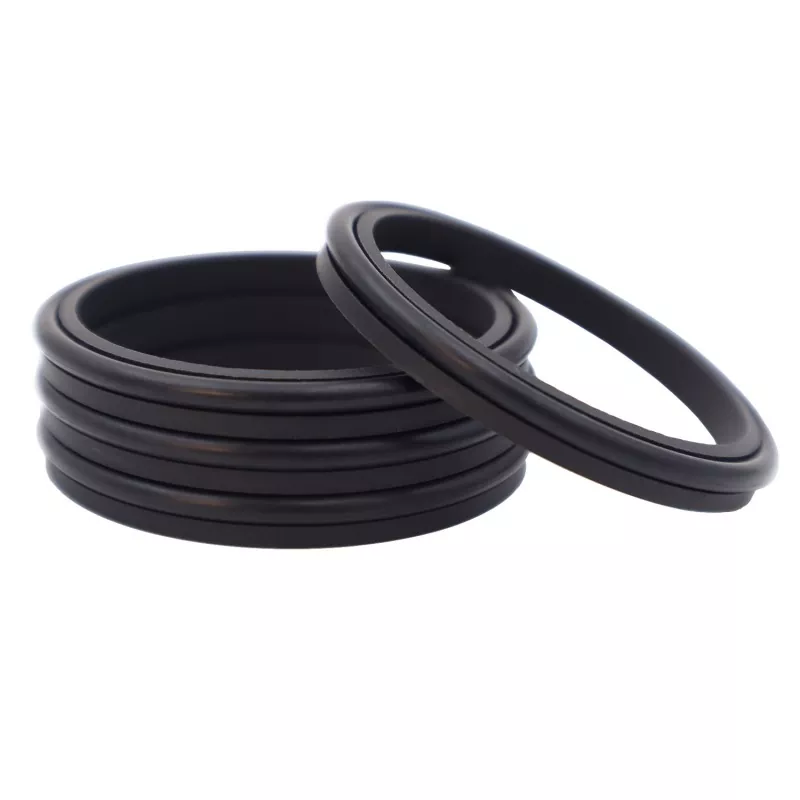

सिंगल लिप कम्बाइन्ड वाइपर सील भरिएको PTFE एकल-लिप वाइपर रिंग र रबर ओ-रिंग मिलेर बनेको एकल-अभिनय वाइपर सील हो; यसले धूलो हटाउन र प्रणाली प्रदूषण रोक्न कार्य गर्दछ। यो reciprocating, oscillating, वा हेलिकल गति अनुप्रयोगहरूको लागि उपयुक्त छ।
|
दबाव (MPa) |
तापक्रम (°C) |
गति m/s |
मिडिया |
|
- |
-35 देखि +100 (NBR O-ring संग) |
6 |
हाइड्रोलिक तेल, पायस, पानी, आदि। |
|
-20 देखि +200 (FKM O-Ring संग) |
अर्डर मोडेल: RCF03—80-PTFE3—R01
RCF03 - मोडेल | 80 – शाफ्ट व्यास | PTFE3 - सामान्य उद्देश्य परिमार्जित PTFE | R01 - रबर अवयवहरूको लागि सामग्री कोड
नाइट्राइल रबर (NBR) - R01 | फ्लोरोरुबर (FKM) - R02
उत्पादनहरू निर्दिष्ट प्यारामिटर दायरा भित्र कुनै पनि आकारमा आपूर्ति गर्न सकिन्छ।
|

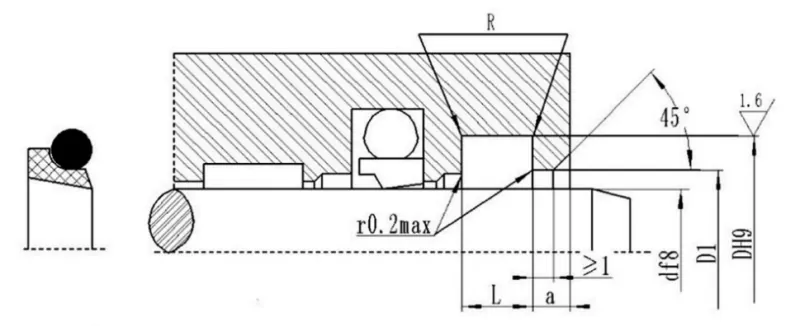

शाफ्ट व्यास दायरा d f8 |
नाली व्यास D H9 |
नाली चौडाइ L+0.2 |
क्लियरेन्स प्वाल व्यास D1 H11 |
खुल्ने चौडाइ खाली गर्नुहोस् a ≥ |
कुनाको त्रिज्या R≤ |
ओ-रिंग क्रस-सेक्शन व्यास गर्नु |
|
४~११ |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
१२~६४ |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
६५~२५० |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
२५१~४२० |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
४२१~६५० |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
६५१~१५०० |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
