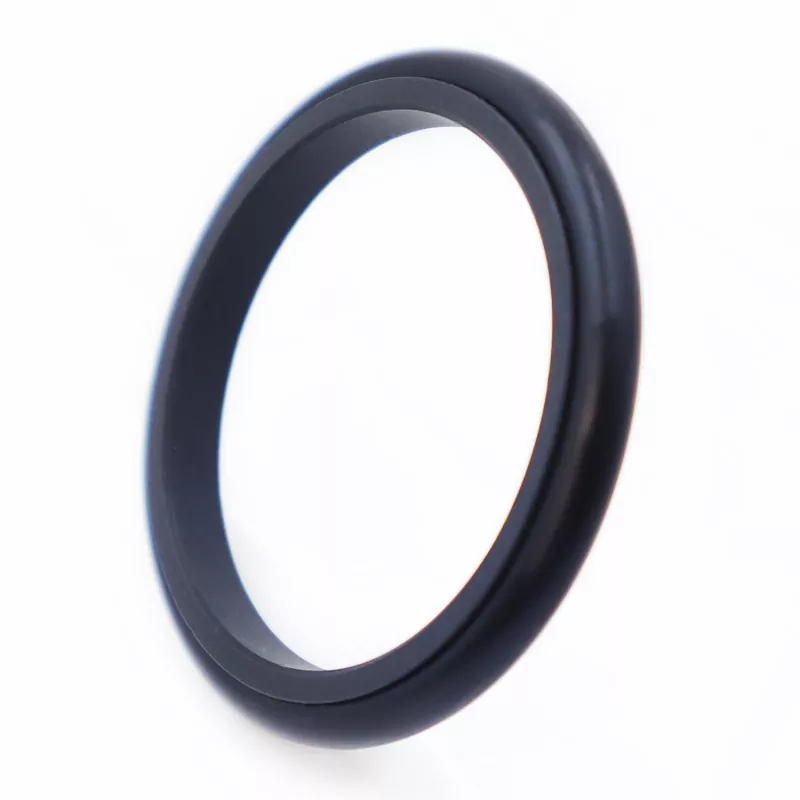

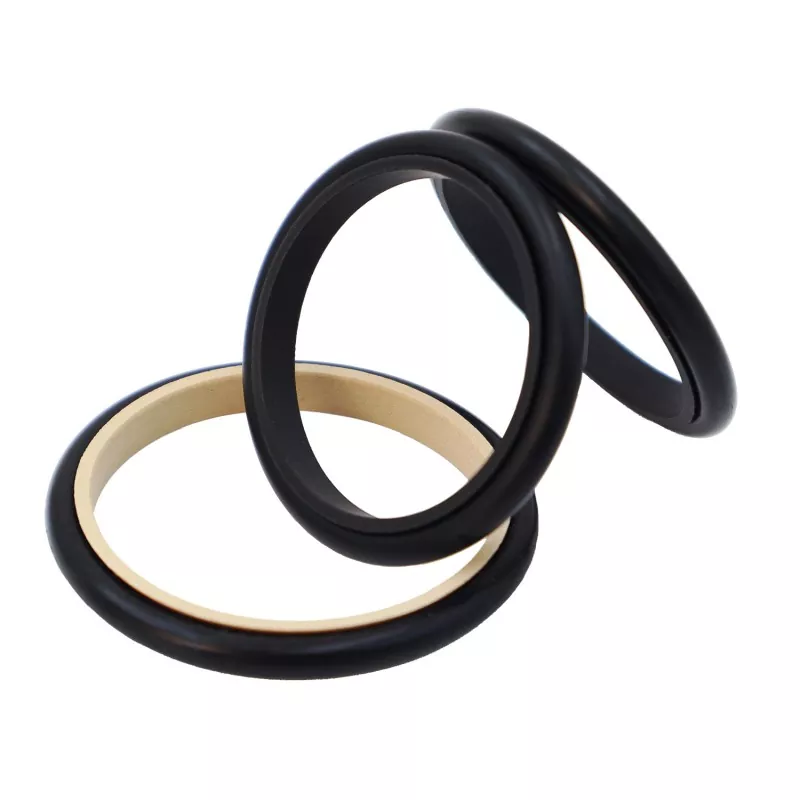

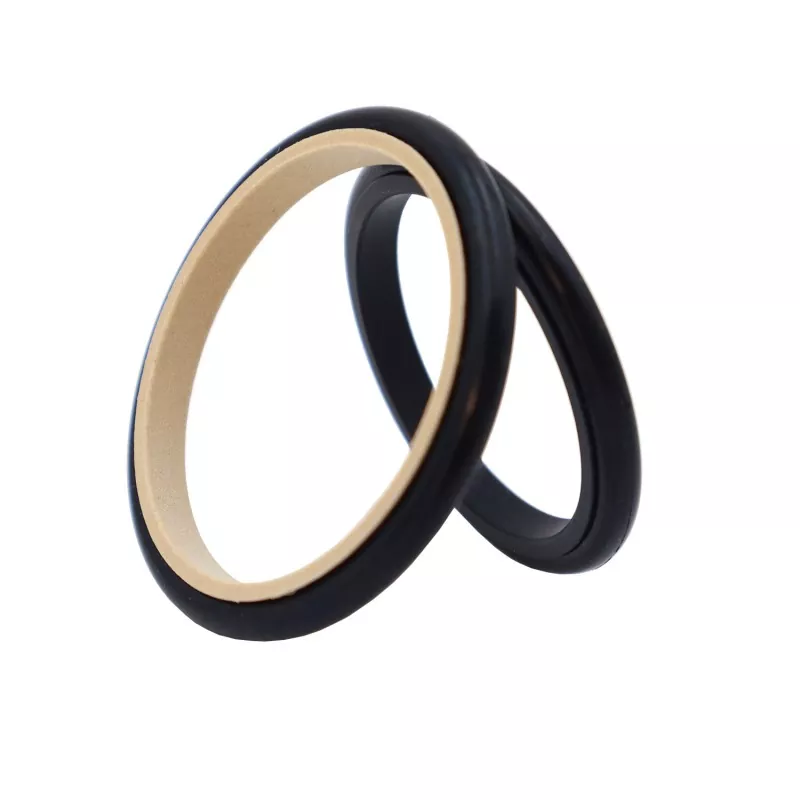

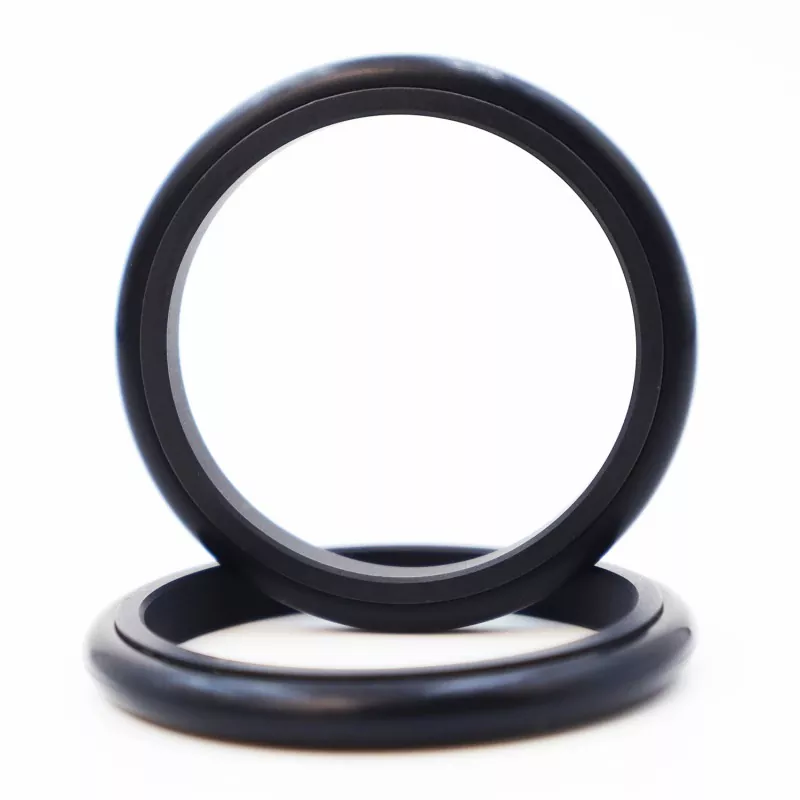

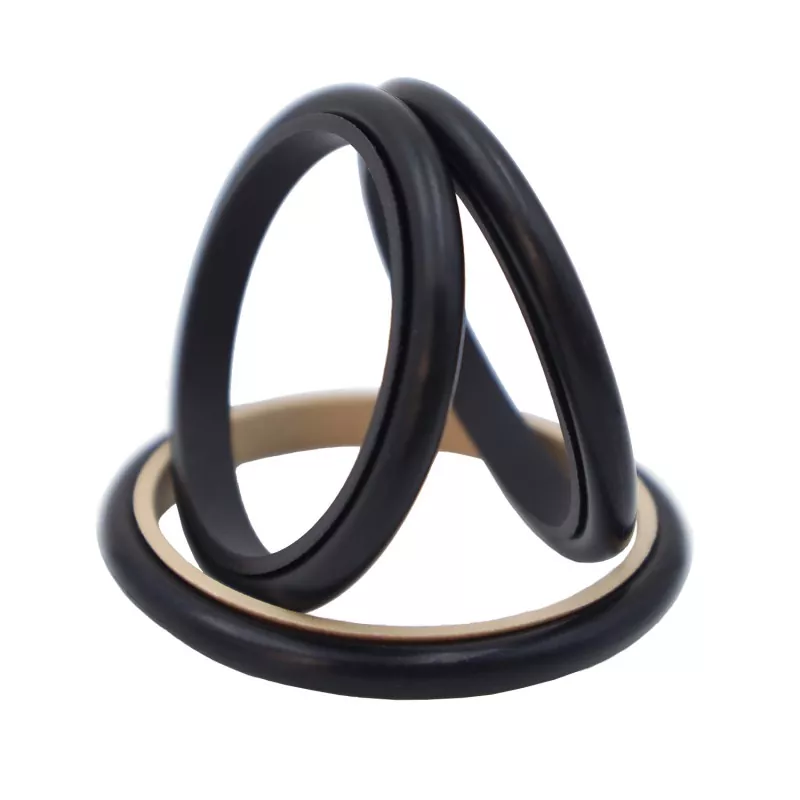

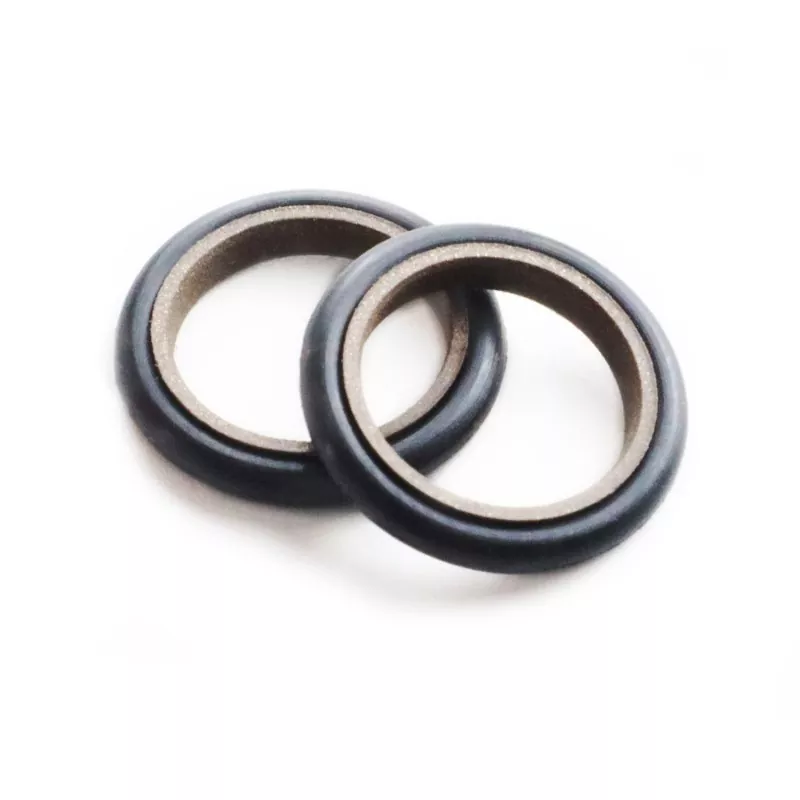

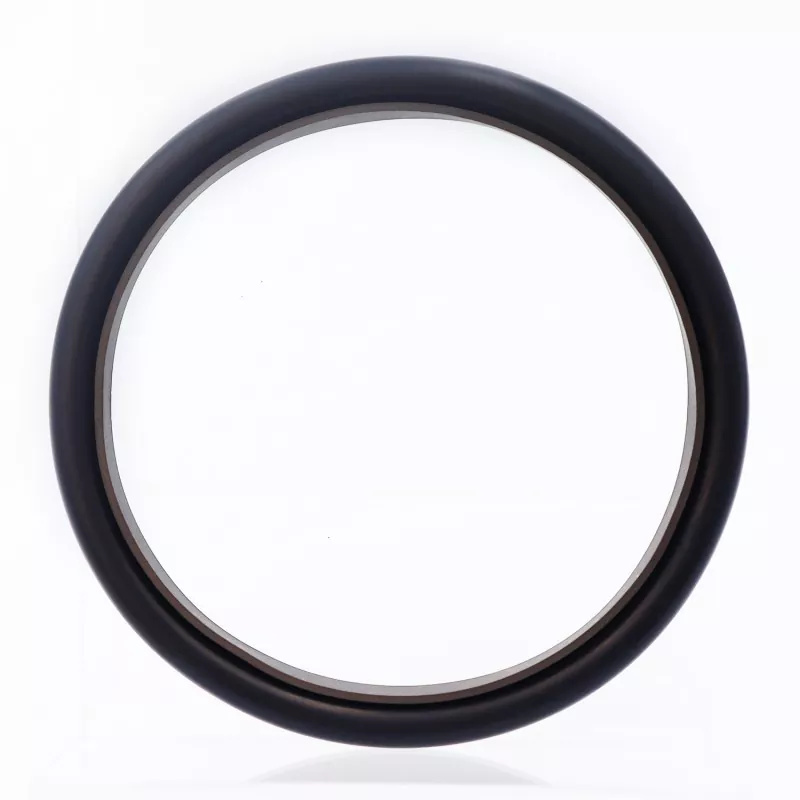

क्याप संयोजन सिलमा PTFE क्याप आकारको सील रिंग र रबर ओ-रिंग हुन्छ, हाइड्रोलिक र वायमेटिक रेसिप्रोकेटिङ अनुप्रयोगहरूमा द्विदिशात्मक दबाव सीलको लागि डिजाइन गरिएको। ओ-रिंगले रेडियल बल प्रदान गर्दछ र सील रिंगमा लगाउनको लागि क्षतिपूर्ति दिन्छ; सील रिंगले पातलो-ओठ डिजाइनको सुविधा दिन्छ जसले उत्कृष्ट फलो-अप क्षतिपूर्ति क्षमताहरू प्रदान गर्दछ, परिणामस्वरूप उच्च सील प्रदर्शन। यो मानक GB1235 O-ring grooves संग उपयुक्त छ। 30mm भन्दा सानो रड व्यास को लागी, एक विभाजित प्रकार (खुला) ग्रूभ डिजाइन प्रयोग गर्नुपर्छ।
यो सील हाइड्रोलिक र वायमेटिक अपरेटिंग अवस्था दुवैको लागि उपयुक्त छ र द्विदिशात्मक दबाव सील समर्थन गर्दछ। यसले कम घर्षण, न्यूनतम ब्रेकअवे प्रतिरोध, स्टिक-स्लिप बिना सहज सञ्चालन, तेल-रहित स्नेहनको लागि उपयुक्तता, र लामो सेवा जीवन जस्ता फाइदाहरू प्रदान गर्दछ। यसलाई न्यूनतम स्थापना ठाउँ चाहिन्छ र सजिलो विघटन र मर्मतसम्भारको लागि अनुमति दिन्छ।
चयन नोट: 30mm वा कमको रड व्यास भएका अनुप्रयोगहरूको लागि, स्थापनाको लागि स्प्लिट-टाइप (खुला) ग्रूभ प्रयोग गर्न सिफारिस गरिन्छ।
1. दुबै हाइड्रोलिक र वायमेटिक अनुप्रयोगहरूको लागि उपयुक्त; द्विदिश दबाव सील समर्थन गर्दछ।
2. कम घर्षण, न्यूनतम ब्रेकअवे प्रतिरोध, र सहज गति; समान गतिशील र स्थिर घर्षण; कुनै स्टिक-स्लिप छैन।
3. लामो सेवा जीवन; तेल-मुक्त स्नेहन अनुप्रयोगहरूको लागि उपयुक्त।
4. कम्प्याक्ट डिजाइन; सजिलो स्थापना र रखरखाव।
सीमा मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C) |
गति (m/s) |
मिडिया |
|
≤२० |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
खनिजमा आधारित हाइड्रोलिक तेल, आगो प्रतिरोधी तरल पदार्थ (HFA/HFB), ग्यासहरू, आदि। |
|
-२० देखि +१८० (FKM O-Ring सँग) |
1. सँगैको O-ring को लागि सामग्रीहरू समावेश छन्: R01 Nitrile रबर (NBR), R02 Fluororubber (FKM), आदि।
2. सील रिंग सामग्री: मानक सामग्री PTFE3; वैकल्पिक सामग्रीहरूमा PTFE1, PTFE2, र PTFE4 समावेश छन्।
अर्डर मोडेल: RC13—80-PTFE3—R01 वा SPNC-80-PTFE3—R01
RC13/SPNC - मोडेल 80 - शाफ्ट व्यास dPTFE3 - PTFE सामाग्री कोड R01 - O-रिङ सामाग्री कोड
उत्पादनहरू निर्दिष्टीकरण तालिकामा सूचीबद्ध कुनै पनि आकारमा उत्पादन गर्न सकिन्छ।
|

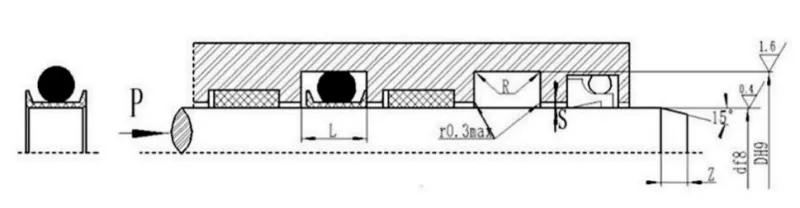

शाफ्ट व्यास दायरा d f8 |
ग्रूभ व्यास D H9 |
नाली चौडाइ L+0.2 |
कुनाको त्रिज्या Rmax |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग तार व्यास d0 |
|
|
हाइड्रोलिक अनुप्रयोगहरूको लागि |
कम घर्षण वायवीय र हाइड्रोलिक अनुप्रयोगहरूको लागि |
||||||
|
३~१० |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
१०~२२ |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
२२~५० |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
४८~१५० |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
