उच्च-दबाव सीलहरूमा विशेषज्ञता निर्माताको रूपमा, रुइचेन सीलले "फुट-प्रकारको संयुक्त सील" प्रदान गर्दछ। सीलिङ रिङमा पातलो-ओठ संरचना छ जसले उत्कृष्ट गतिशील क्षतिपूर्ति क्षमताहरू प्रदान गर्दछ। यसको अनुपम खुट्टा आकारको सील सतह - एक वेज-आकारको नाली समावेश गर्दै - प्रदूषण प्रतिरोध बढाउँछ र घर्षण कम गर्दछ; यो विशेष डिजाइनले उच्च-दबाव र अति-उच्च-दबाव अनुप्रयोगहरूको लागि उपयुक्त बनाउँदै, दबाब प्रतिरोधलाई उल्लेखनीय रूपमा बढाउँछ। नोट: यो छाप बन्द खाँचहरूमा स्थापनाको लागि उपयुक्त छैन।
हामी ईन्जिनियरिङ् उपकरण खरिदकर्ताहरूबाट चयन र बल्क आदेशहरूको बारेमा सोधपुछको स्वागत गर्दछौं।

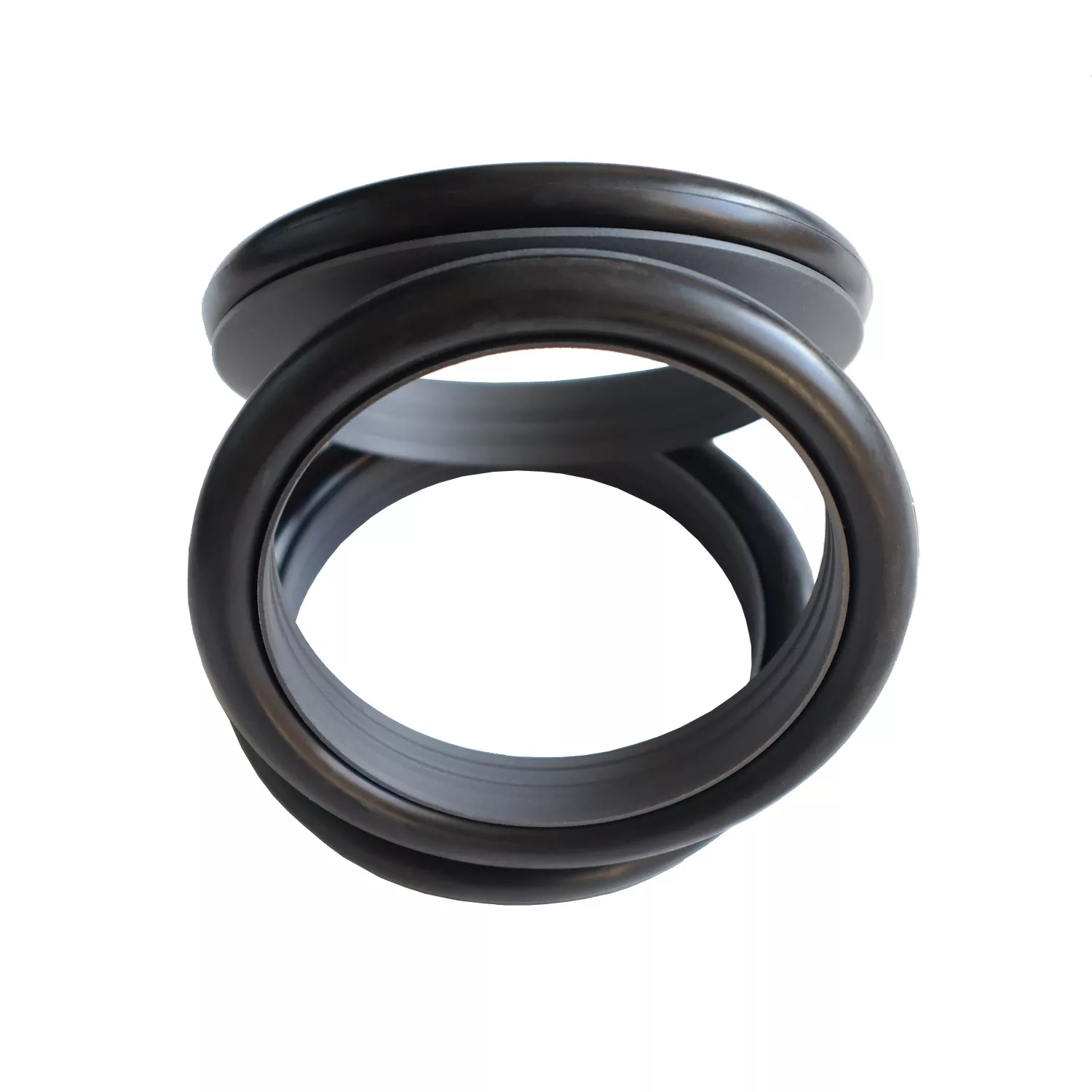

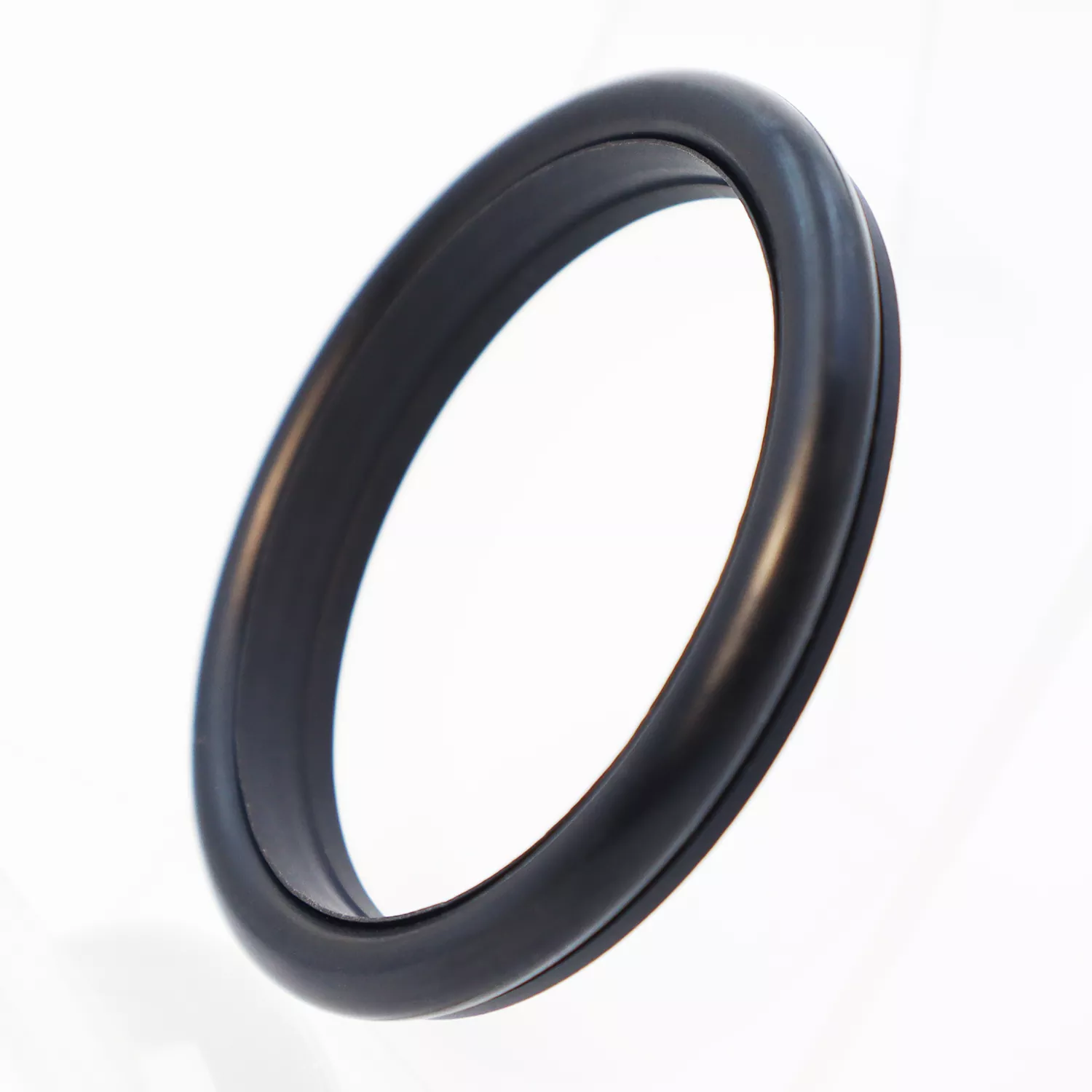

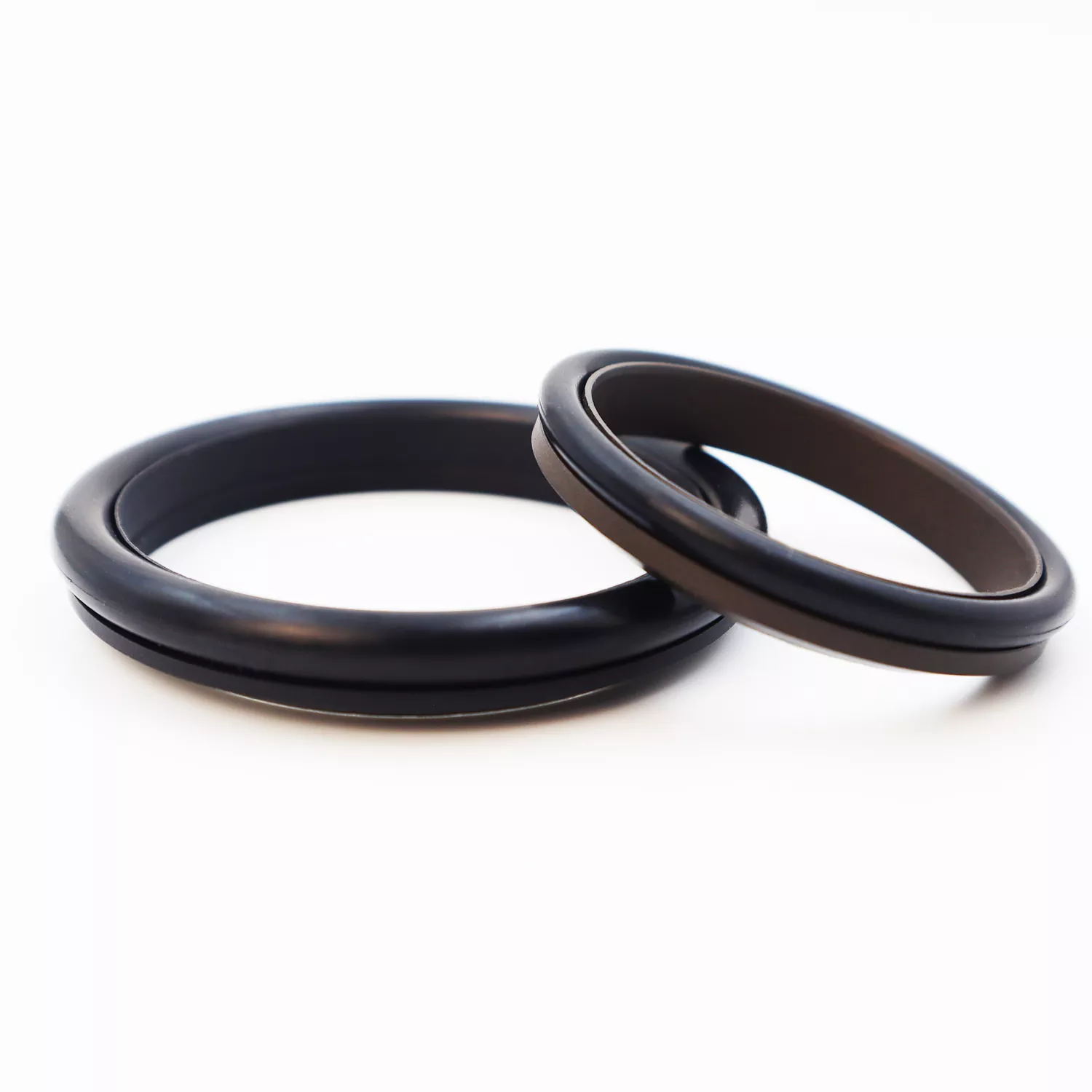

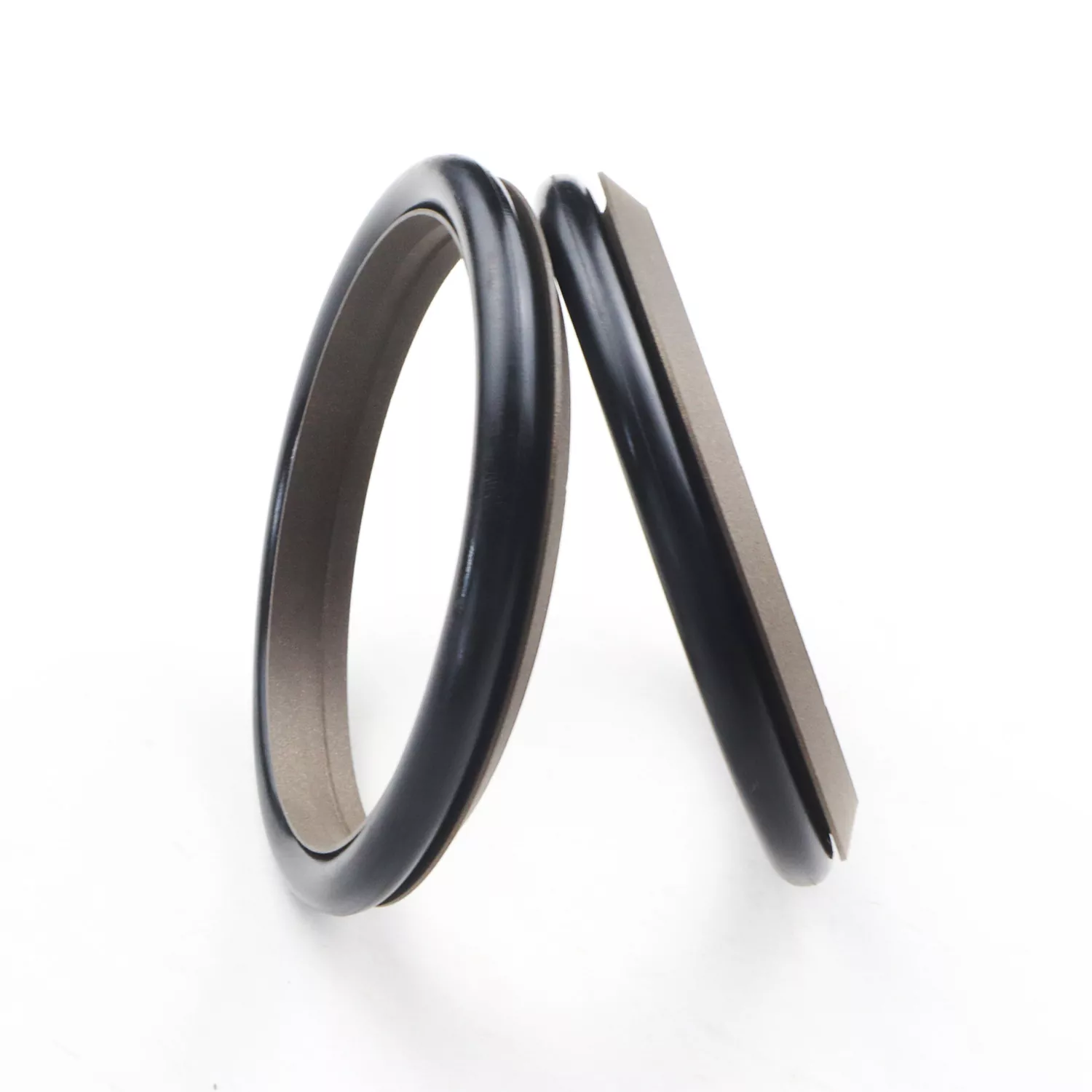

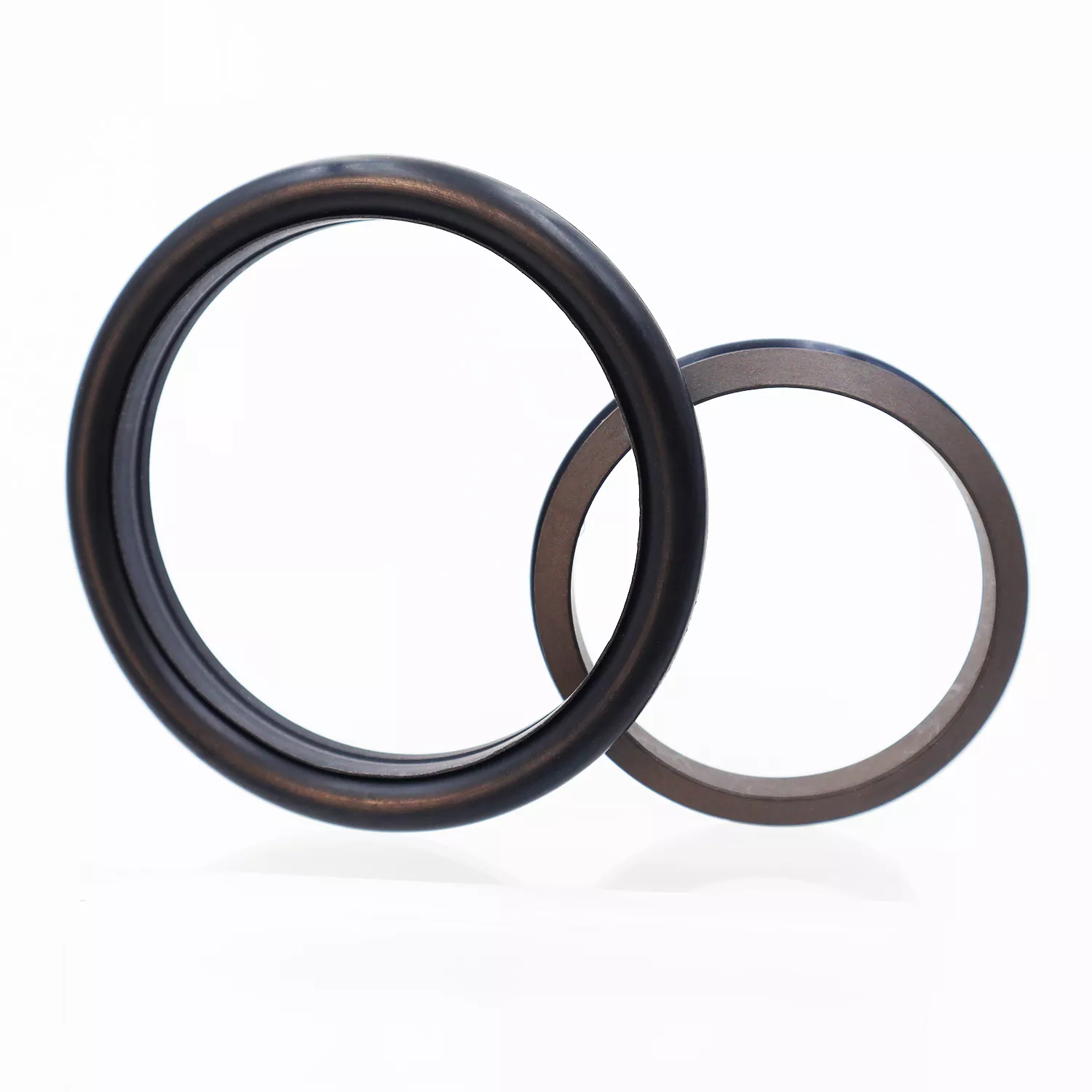

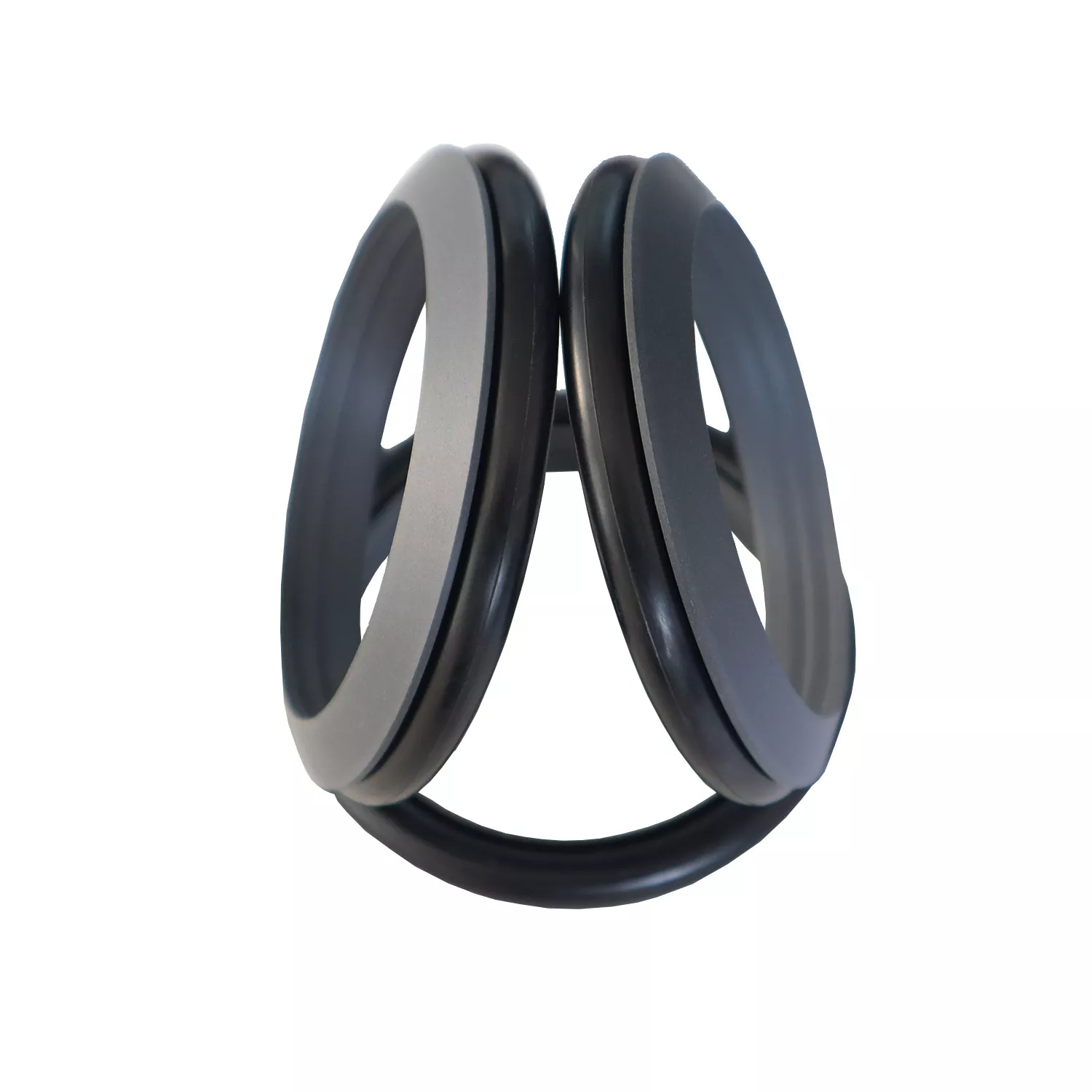

फुट-टाइप कम्बाइन्ड सिलमा रबर ओ-रिंगसँग जोडिएको खुट्टाको आकारको सीलिङ रिंग (PTFE वा PTFE कम्पोजिटहरूबाट बनेको) हुन्छ; यो हाइड्रोलिक र वायमेटिक पारस्परिक अनुप्रयोगहरूमा एकल-अभिनय सीलको लागि डिजाइन गरिएको हो।
यसलाई RC03 शृङ्खला र RC04 शृङ्खला (जसले GB1235 शृङ्खला ओ-रिङहरू प्रयोग गर्दछ) सँगसँगै रहेको O-रिङमा आधारित छ। सीलिङ रिङमा पातलो-ओठ डिजाइन छ जसले उत्कृष्ट गतिशील क्षतिपूर्ति प्रदान गर्दछ, परिणामस्वरूप उत्कृष्ट सील प्रदर्शन। खुट्टाको आकारको सील सतहमा वेज-आकारको नालीले घर्षण कम गर्दा सीलको अखण्डता र प्रदूषण प्रतिरोधलाई सुधार गर्दछ। संरचनात्मक डिजाइनले सीलको दबाब-ह्यान्डलिङ क्षमताहरू पनि बढाउँछ। सामान्यतया, यो बन्द grooves मा स्थापित गर्न सकिँदैन।
1. दुबै हाइड्रोलिक र वायमेटिक अनुप्रयोगहरूको लागि उपयुक्त
2. दुबै उच्च-दबाव र कम-दबाव वातावरणमा उत्कृष्ट सील प्रदर्शन
3. कम घर्षण; न्यूनतम स्टार्ट-अप प्रतिरोध र चिकनी आन्दोलन; समान गतिशील र स्थिर घर्षण; कुनै स्टिक-स्लिप प्रभाव छैन
4. लामो सेवा जीवन; तेल-मुक्त स्नेहन अनुप्रयोगहरूको लागि उपयुक्त
5. उच्च-दबाव र अल्ट्रा-उच्च-दबाव सील आवश्यकताहरू ह्यान्डल गर्न सक्षम
सीमित मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C) |
गति (m/s) |
मिडिया |
|
≤१०० |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
हाइड्रोलिक तेल, आगो प्रतिरोधी तरल पदार्थ (HFA/HFB), ग्याँस, आदि। |
|
-२० देखि +१८० (FKM O-Ring सँग) |
1. मिल्दो O-Ring सामग्रीहरू समावेश छन्: RO1 Nitrile रबर (NBR), RO2 Fluororubber (FKM), आदि।
2. सील रिंग सामग्री: मानक सामग्री PTFE3; अन्य उपलब्ध विकल्पहरूमा PTFE2, PTFE4, र अन्य उच्च प्रदर्शन सामग्रीहरू समावेश छन्।

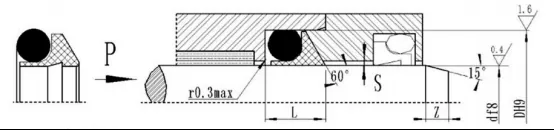

अर्डर मोडेल: RC03—80x89x10-PTFE3-R01
मोडेल - रड व्यास x ग्रूभ व्यास x ग्रूभ चौडाइ PTFE3 - परिमार्जित PTFE सामग्री कोड R01 - ओ-रिंग सामग्री कोड
उत्पादनहरू निर्दिष्टीकरण तालिकामा सूचीबद्ध कुनै पनि आकारमा उत्पादन गर्न सकिन्छ।
|
d f8 |
D H9 |
L+०.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
५~१७ |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
१८~३९ |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
१०९~६७० |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
६७१~९९९ |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
१०००~१६०० |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>१६०० |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
नोटहरू: 1. 60 MPa> दबाबको लागि, सिल आधार क्षेत्रमा H8/f8 फिट सहनशीलता प्रयोग गर्नुहोस्; अल्ट्रा-उच्च-दबाव सीलको लागि, Smax <0.05।
2. यदि बन्द-ग्रुभ संरचना आवश्यक छ भने कृपया कार्यालयसँग परामर्श गर्नुहोस्।
GB1235 O-Rings संग उपयुक्त; निर्दिष्टीकरण तालिकामा सूचीबद्ध कुनै पनि आकारका उत्पादनहरू निर्माण गर्न सकिन्छ।
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
५~३९ |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
१५१~१५०० |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
