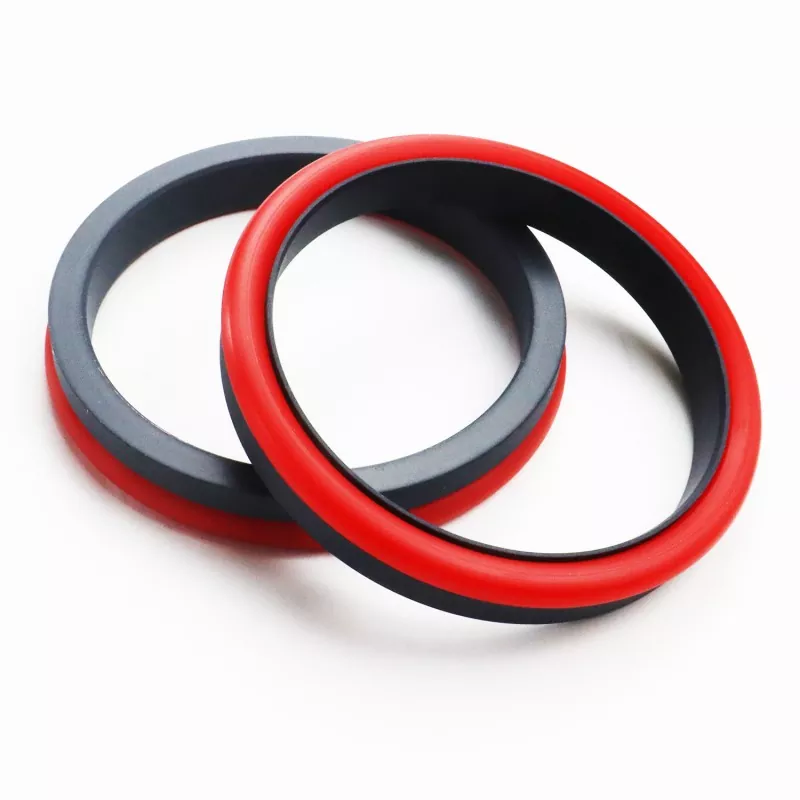

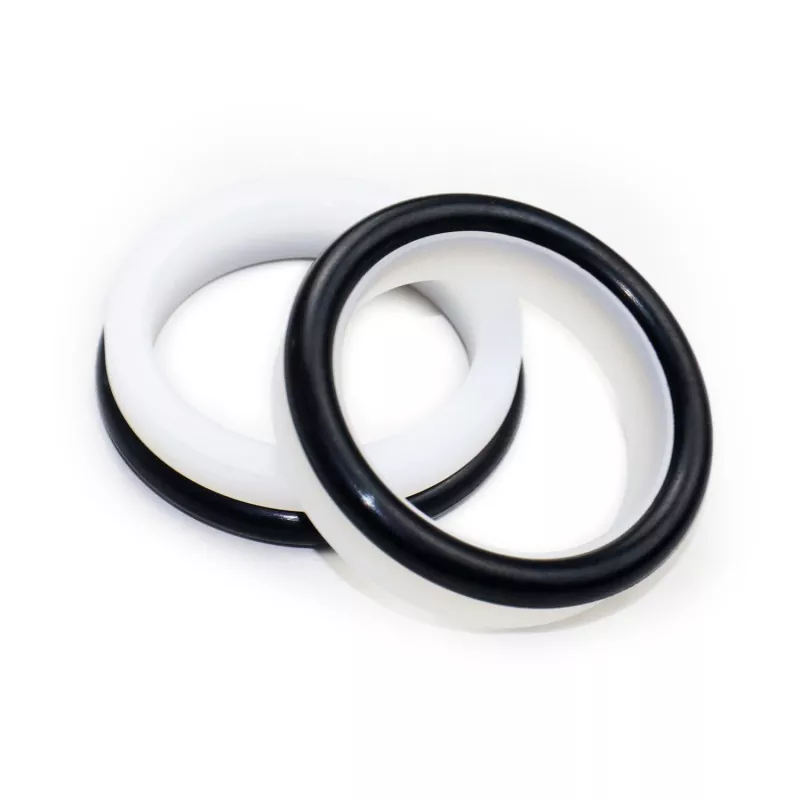

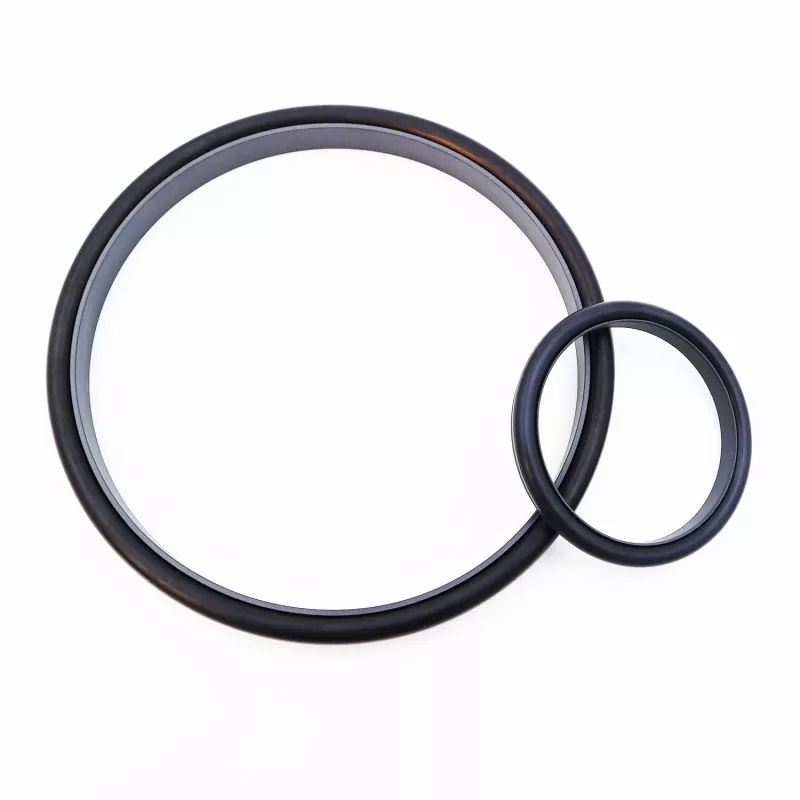

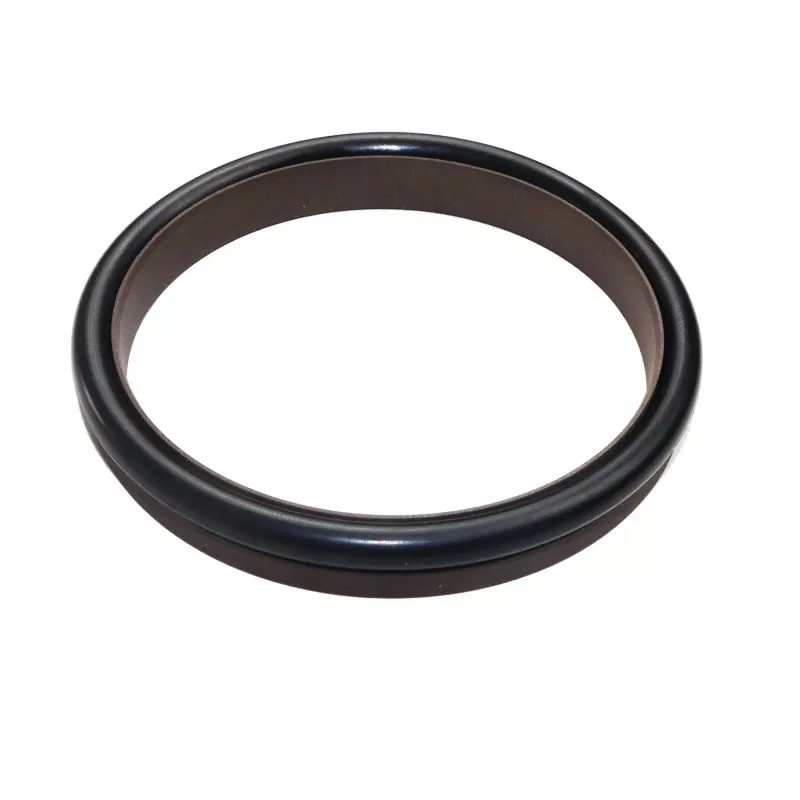

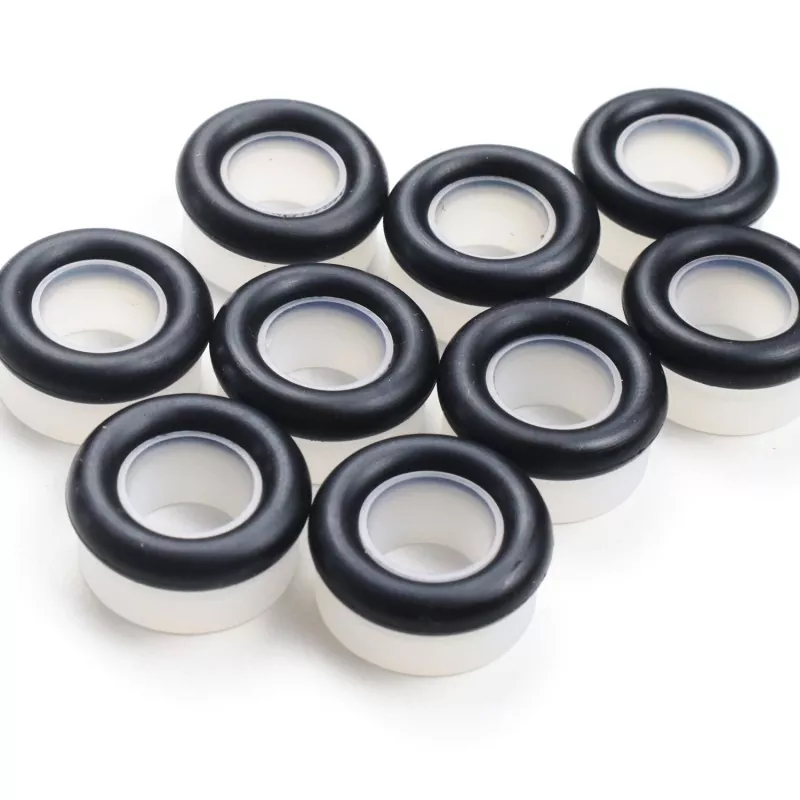

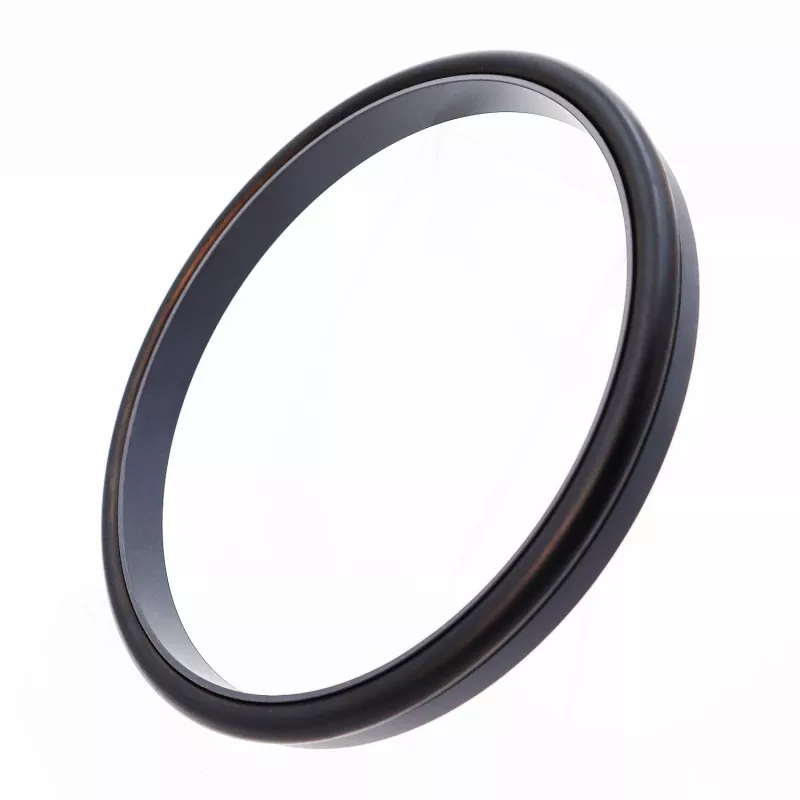

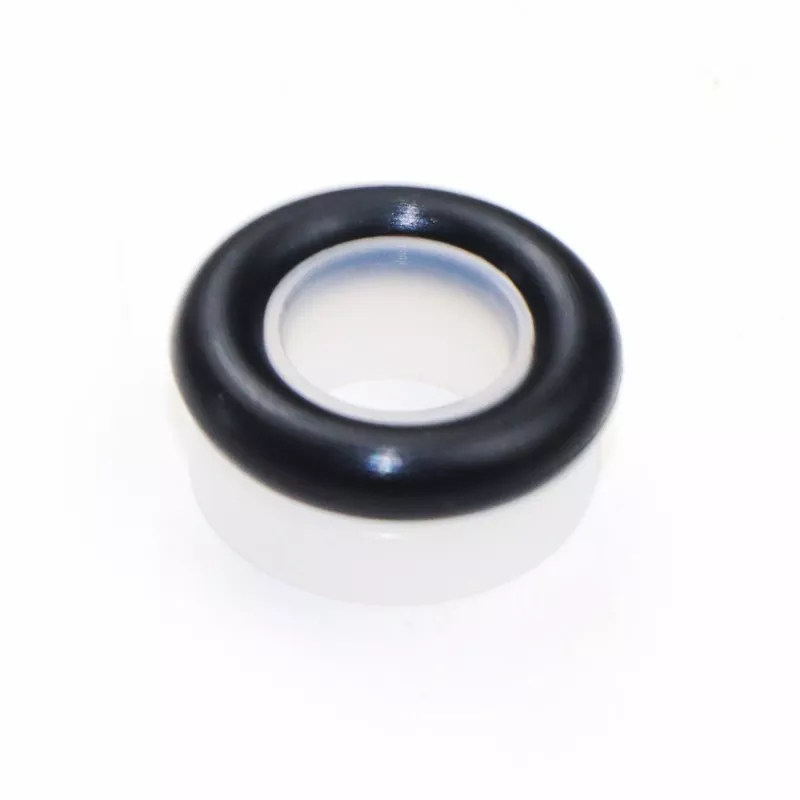

प्रबलित राइट-एंगल कम्बाइन्ड सील (अल्ट्रा-हाई-प्रेसर/हाइड्रोलिक प्रेशर सिल) मा PTFE र यसको समग्र सामग्रीबाट बनेको प्रबलित दायाँ-कोण सीलिङ रिंग, र एक ओ-रिंग हुन्छ। यो हाइड्रोलिक पारस्परिक गति मा एक दिशात्मक सील को लागी उपयुक्त छ।
प्रयोग गरिएको O-Ring को प्रकारमा निर्भर गर्दछ, यो RC08 र RC09 शृङ्खलाहरूमा उपलब्ध छ (GB1235 शृङ्खला O-Rings सँग उपयुक्त)। सील रिंगको अनुकूलित मोटाई डिजाइनको कारण, यसले पानीको दबाब वा अन्य कम चिपचिपापन मिडियामा पनि राम्रो प्रदर्शन गर्दछ।
प्रबलित सील रिंगको संरचनात्मक डिजाइनले उच्च र अति-उच्च दबावमा सीलको प्रतिरोधलाई पनि सुधार गर्दछ। यो सामान्यतया बन्द ग्रोभहरूमा स्थापनाको लागि उपयुक्त छैन।
1. कम घर्षण, कम सुरुआती प्रतिरोध, चिकनी आन्दोलन, समान गतिशील र स्थिर घर्षण, कुनै क्रिप छैन।
2. लामो सेवा जीवन, तेल मुक्त स्नेहन सील लागि उपयुक्त।
3. उच्च-दबाव, अति-उच्च-दबाव, र कम-भिस्कोसिटी मिडिया जस्तै पानी सील गर्नका लागि उपयुक्त।
चरम मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C) |
गति (m/s) |
मिडिया |
|
≤२०० |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
हाइड्रोलिक तेल, आगो प्रतिरोधी तरल पदार्थ (HFA/HFB), ग्याँस, आदि। |
|
-20 देखि +200 (FKM O-Ring संग) |
1. मिल्दो O-ring सामग्री: R01 Nitrile Butadiene रबर (NBR), RO2 Fluororubber (FKM), आदि।
2. सील रिङ सामाग्री: मानक सामाग्री PTFE3, अन्य वैकल्पिक सामाग्री PTFE2, PTFE4, र अन्य उच्च प्रदर्शन सामग्री समावेश छ।

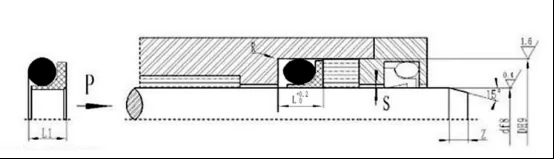

अर्डर गर्ने मोडेल RC08—80x90.2x11.2—PTFE3—R01 मोडेल-रड व्यास x ग्रूभ व्यास x ग्रूभ चौडाइ-सामग्री कोड
RC08 निर्दिष्टीकरण र प्यारामिटर तालिका
निर्दिष्टीकरण तालिकामा सूचीबद्ध कुनै पनि आकारको उत्पादनहरू उत्पादन गर्न सक्छ
|
मानक df8 RCO8 |
हल्का लोड df8 RCO8-Q |
भारी लोड df8 RC08-Z |
नाली व्यास D H9 |
नाली चौडाइ एल+०.२ |
सील उचाइ L1 |
गोलाकार कुनाहरू Rmax |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग तार व्यास dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
५~१७.९ |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
५~१७.९ |
१८~३९.९ |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१८~३९.९ |
40~108.9 |
५~१७.९ |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
१०९~६२९ |
१८~३९.९ |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१०९~६२९ |
६३०~९९९ |
40~108.9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
६३०~९९९ |
१०००~१५९९ |
१०९~६२९ |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
१०००~१५९९ |
≥१६०० |
६३०~९९९ |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥१६०० |
-- |
१०००~१५९९ |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
नोट:1. यदि बन्द-ग्रुभ प्रणाली आवश्यक छ भने कृपया हाम्रो कम्पनीसँग परामर्श गर्नुहोस्।
2. दबाव > 60MPa, रूट H8/f8 फिट सहिष्णुता, अल्ट्रा-उच्च दबाव सील Smax <0.05।
