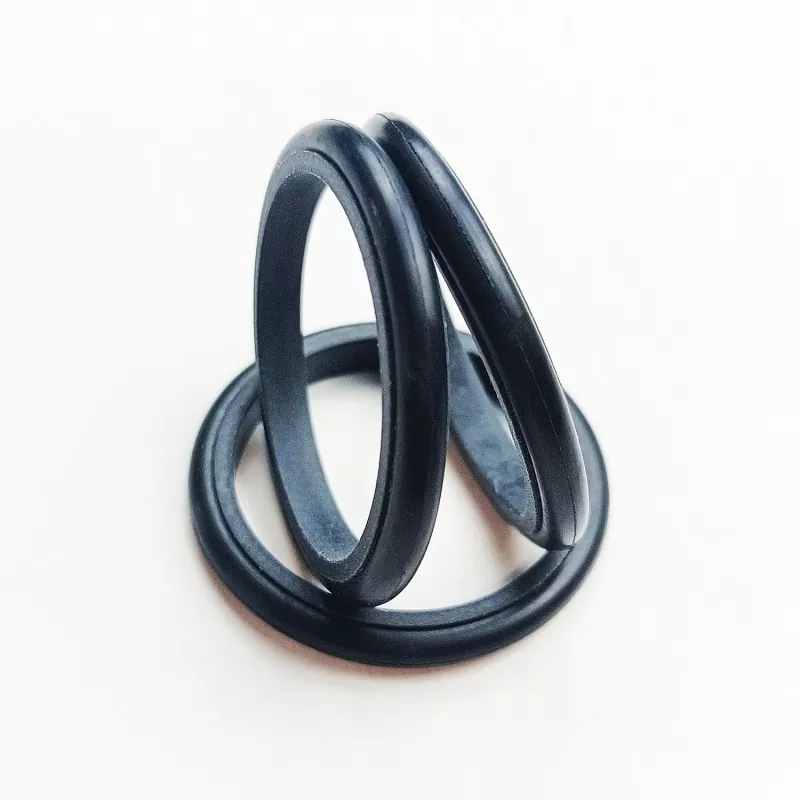

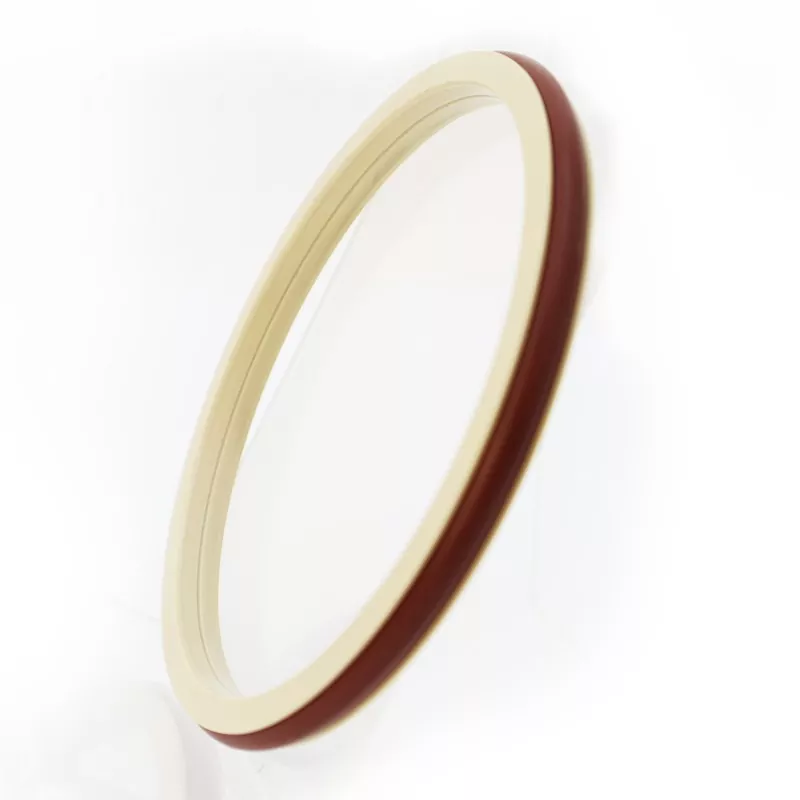

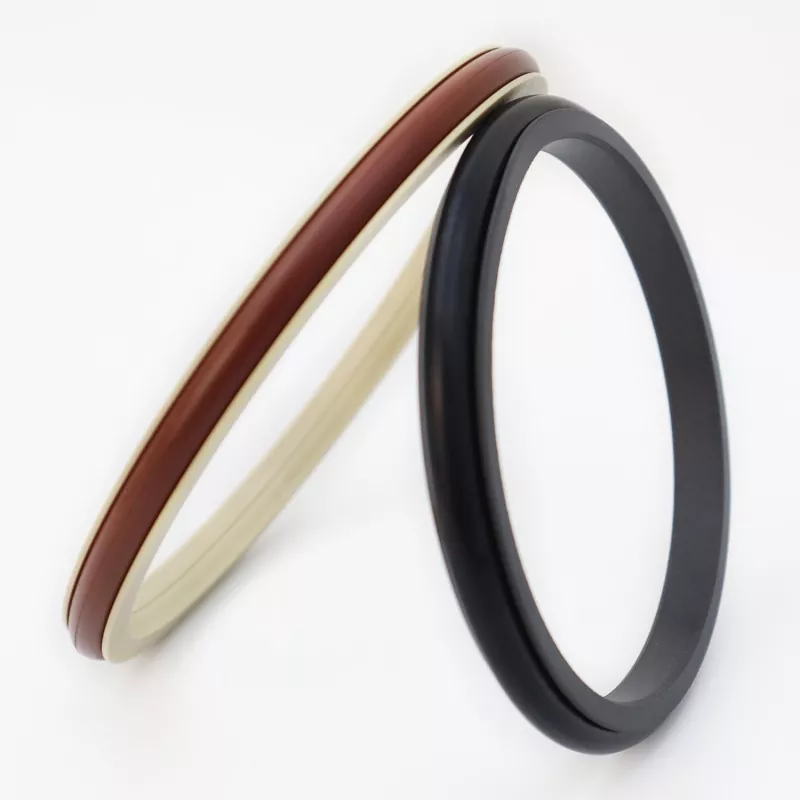

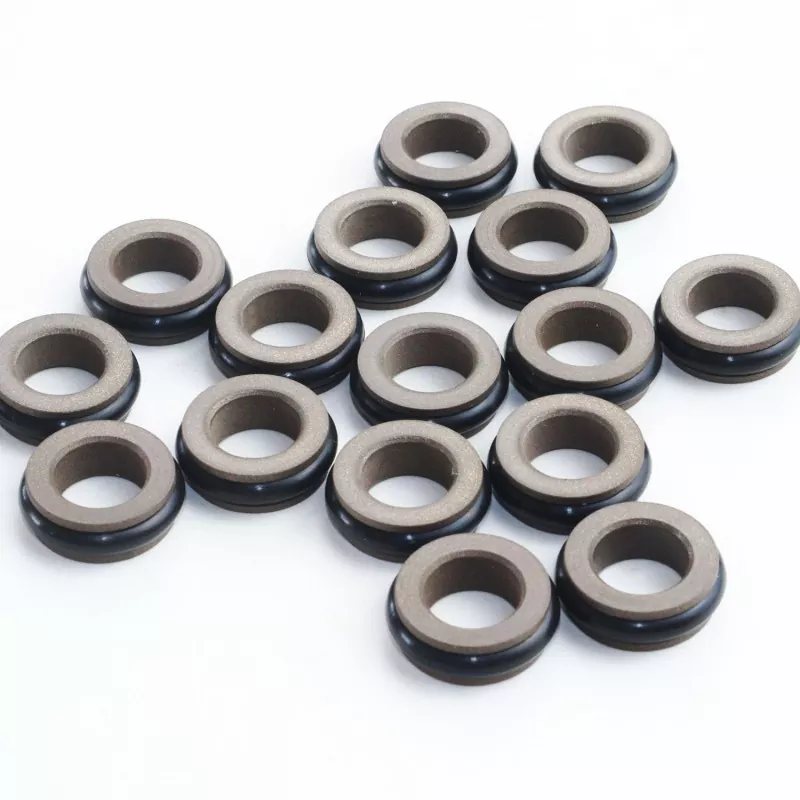

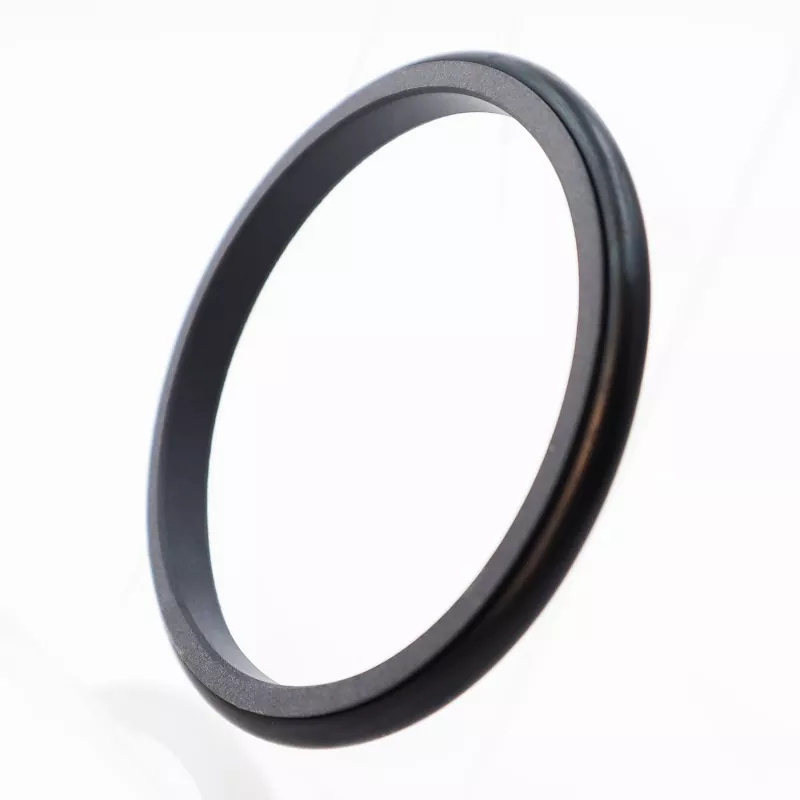

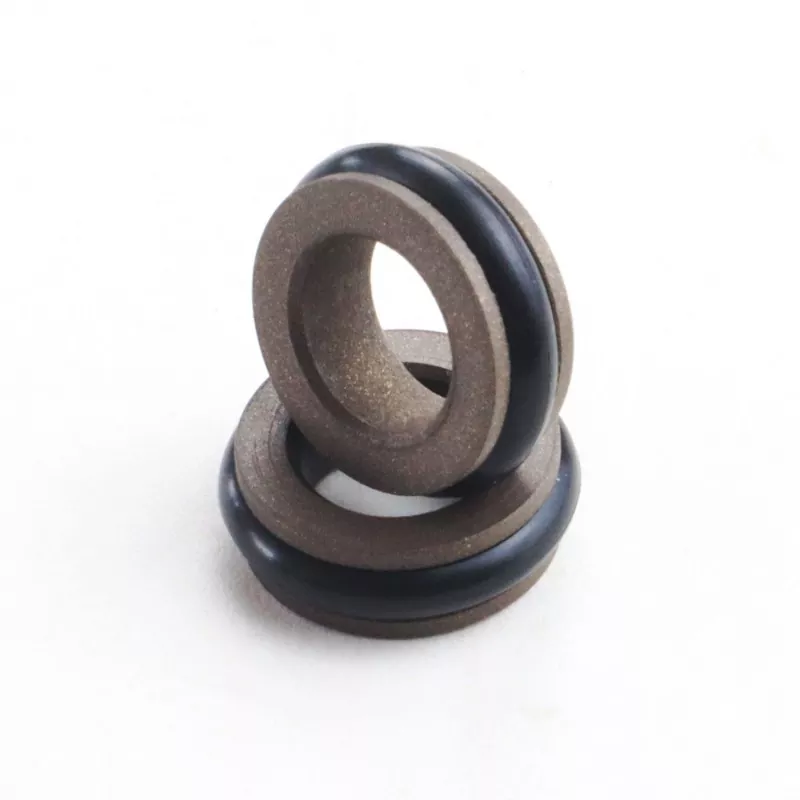

C-प्रकारको कम्बाइन्ड सिलमा PTFE र यसको मिश्रित सामग्रीबाट बनेको C-आकारको सीलिङ रिङ र ओ-रिंग हुन्छ। यो हाइड्रोलिक र वायमेटिक पारस्परिक गति दुवै मा द्विदिश दबाव सील लागि उपयुक्त छ। यो RC06 र RC07 शृङ्खलाहरूमा उपलब्ध छ (GB1235 शृङ्खला O-Rings सँग मिल्दोजुल्दो O-ring मा निर्भर गर्दछ। सील रिंगको पातलो-ओठ डिजाइनको कारण, यसमा राम्रो अनुवर्ती क्षतिपूर्ति क्षमता छ, उत्कृष्ट सील प्रदर्शनको परिणामस्वरूप। सी-प्रकार सीलको सममित संरचनाले द्विदिशात्मक दबाबमा सील गर्न अनुमति दिन्छ।
1. दुबै हाइड्रोलिक र वायमेटिक अनुप्रयोगहरूको लागि उपयुक्त।
2. दुबै उच्च र कम दबाव अनुप्रयोगहरूको लागि उत्कृष्ट सील प्रदर्शन।
3. कम घर्षण, कम सुरुआती प्रतिरोध, सहज सञ्चालन, समान गतिशील र स्थिर घर्षण, र कुनै क्रिप छैन।
4. लामो सेवा जीवन; तेल मुक्त स्नेहन सील लागि उपयुक्त।
5. द्विदिश दबाव सील लागि उपयुक्त।
चरम मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C) |
गति (m/s) |
मिडिया |
|
≤१०० |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
हाइड्रोलिक तेल, आगो प्रतिरोधी तरल पदार्थ (HFA/HFB), ग्याँस, आदि। |
|
-२० देखि +१८० (FKM O-Ring सँग) |
1. मिल्दो O-ring सामग्री: RO1 Nitrile Butadiene रबर (NBR), RO2 Fluororubber (FKM), आदि।
2. सील रिङ सामाग्री: मानक सामाग्री PTFE3, अन्य वैकल्पिक सामाग्री PTFE2, PTFE4, र अन्य उच्च प्रदर्शन सामग्री समावेश छ।

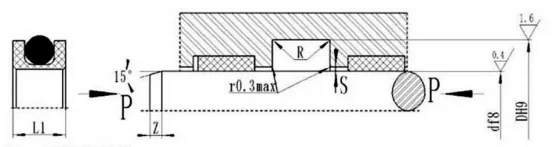

अर्डर गर्ने मोडेल RC06-80x89.9x9.2-PTFE3-R01
मोडेल-रड व्यास x ग्रूभ व्यास x ग्रूभ चौडाइ PTFE3 - परिमार्जित PTFE सामग्री कोड R01 ओ-रिंग सामग्री
निर्दिष्टीकरण तालिकामा सूचीबद्ध कुनै पनि आकारको उत्पादनहरू उत्पादन गर्न सक्छ।
|
d f8 मानक RC06 |
d f8 लाइट-ड्युटी RC06-Q |
d f8 भारी शुल्क RC06-Z |
D H9 |
L+०.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
~20MPA |
~40MPA |
|||||||||
|
-- |
४~१७.९ |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
४~१७.९ |
१८~३९.९ |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१८~३९.९ |
40~106.9 |
४~१७.९ |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
१०७~६३०.९ |
१८~३९.९ |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१०७~६३०.९ |
६३१~९९९ |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
६३१~९९९ |
१०००~१६०० |
१०७~६३०.९ |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
१०००~१६०० |
≥१६०० |
६३१~९९९ |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥१६०० |
-- |
१०००~१६०० |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
नोट: 1. शाफ्ट diameters ≤ 70mm को लागि, खुला नाली सिल सिफारिस गरिन्छ। अभिन्न (बन्द) ग्रूभ सिलहरूको स्थापनाको लागि, कृपया स्थापना गाइडलाई सन्दर्भ गर्नुहोस्।
2. दबाब > 40MPa को लागि, सिलको मूल क्षेत्र Smax ले H8/f8 फिट सहिष्णुता प्रयोग गर्नुपर्छ।
मिल्दो O-ring GB1235 ले निर्दिष्टीकरण तालिकामा सूचीबद्ध कुनै पनि आकारको उत्पादनहरू उत्पादन गर्न सक्छ।
|
शाफ्ट व्यास दायरा d f8 |
नाली व्यास D H9 |
खाडल चौडाइ L+०.२ |
सील उचाइ L1 |
गोलाकार कुनाहरू Rmax |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग तार व्यास d0 |
|
|
~20MPA |
~40MPA |
|||||||
|
५~२१ |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
२२~३९ |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
१५५~१५०० |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
अर्डर गर्ने उदाहरण RC07—80*90.4*9.8-PTFE3-R01
