रोटरी शाफ्ट ओठ सीलसामान्यतया तेल सिल भनिन्छ। तिनीहरू रोटरी असर हाउसिङहरूमा स्थापित हुन्छन् र घुमाउने शाफ्ट विरुद्ध सापेक्ष गतिबाट गुज्र्छन्। मेटल इन्सर्टले संरचनात्मक समर्थन प्रदान गर्दछ, जबकि गार्टर स्प्रिङले सील ओठमा रेडियल प्रीलोड लागू गर्दछ, लुब्रिकन्ट चुहावट र बाह्य प्रदूषकहरूको प्रवेश रोक्न।

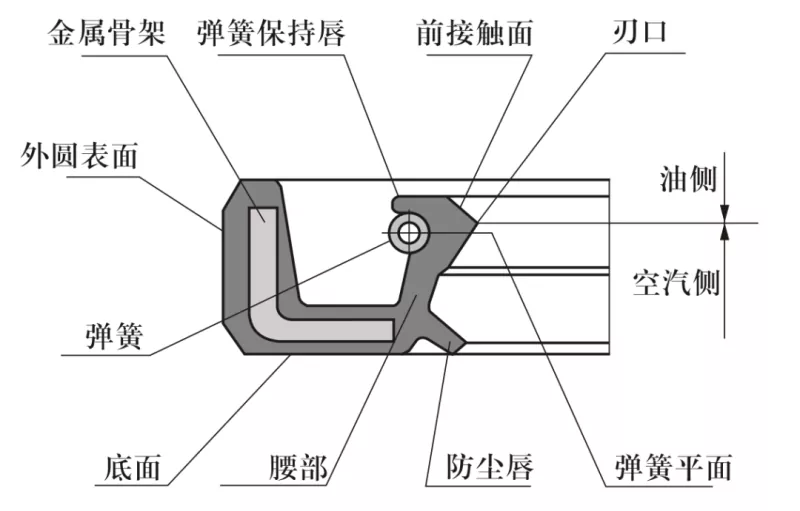

साझा तेल सील क्रस-सेक्शनहरूको योजनाबद्ध
1. शाफ्ट सामग्री: सामान्यतया कार्बन स्टील वा स्टेनलेस स्टील। उच्च-गति अनुप्रयोगहरूको लागि, HRC 40-45 को कठोरताको साथ, क्रोम प्लेटिङ प्रयोग गरिन्छ।
2. रोटरी शाफ्ट र आवास बोर डिजाइन: शाफ्ट सतह चिल्लो र burrs मुक्त हुनुपर्छ। सर्पिल मेसिनिङ मार्कहरूले पम्पिङ प्रभाव सिर्जना गर्न सक्छ जसले चुहावट निम्त्याउँछ; तसर्थ, Ra 0.1-0.5 μm को सतह खुरदरामा सील स्थापित भएको शाफ्ट क्षेत्रलाई पीस गर्न सिफारिस गरिन्छ। घुमाउरो गति बढ्दै जाँदा चिल्लो फिनिश आवश्यक हुन्छ।

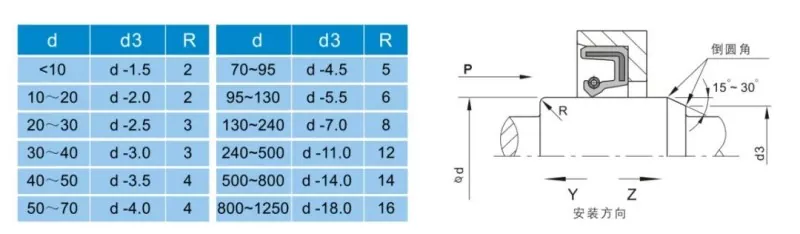

स्थापना र हटाउनको लागि, शाफ्ट र हाउजिङ बोरलाई चित्र 1 र 2 मा देखाइए अनुसार, च्याम्फर वा गोलाकार किनाराहरूसँग डिजाइन गरिएको हुनुपर्छ।

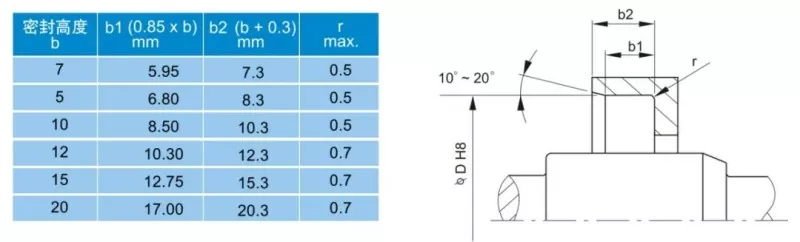

चित्र १: हाउजिङ बोर च्याम्फर डिजाइन
चित्र २: रोटरी शाफ्ट च्याम्फर डिजाइन

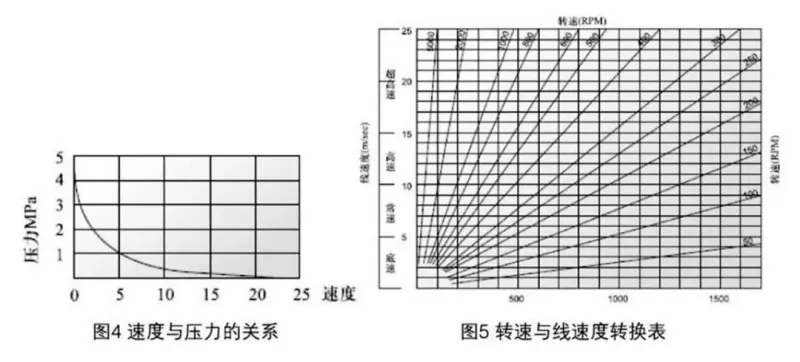

सील प्रदर्शनलाई प्रभाव पार्ने धेरै कारकहरू छन्। तेल सिलको आफ्नै सामग्री र संरचनाभन्दा बाहिर, माध्यम, तापक्रम, दबाब, स्नेहन, गति, र सतहको नरमपन जस्ता कारकहरूले प्रत्यक्ष रूपमा कार्यसम्पादनलाई असर गर्छ—र यी कारकहरूले प्रायः एकअर्कासँग अन्तरक्रिया गर्छन्। निम्न चार्टहरू प्रयोगकर्ता सन्दर्भको लागि प्रदान गरिएको छ।

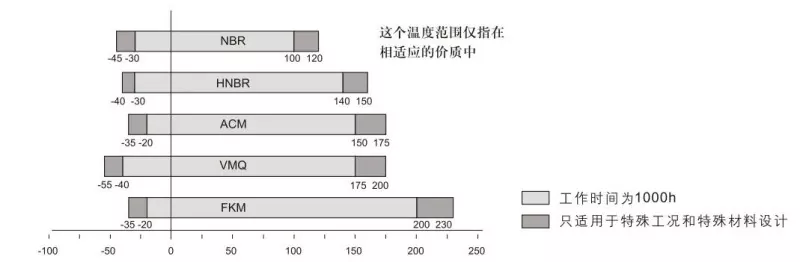

चित्र 3: तेल सिलहरूमा तापक्रमको प्रभाव

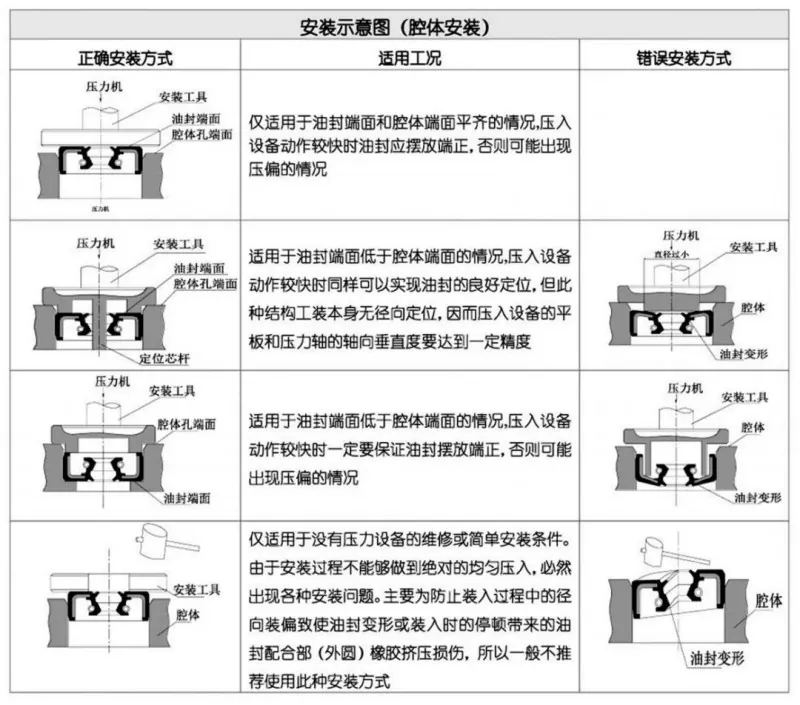

सावधानीपूर्वक स्थापना तेल सील को उचित कार्य को लागी एक शर्त हो।
