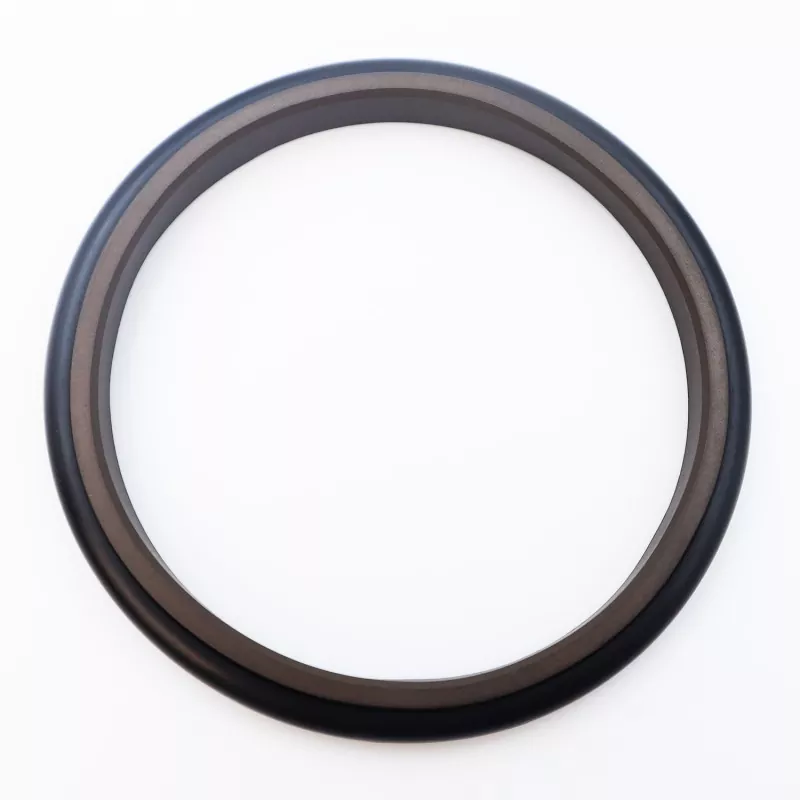

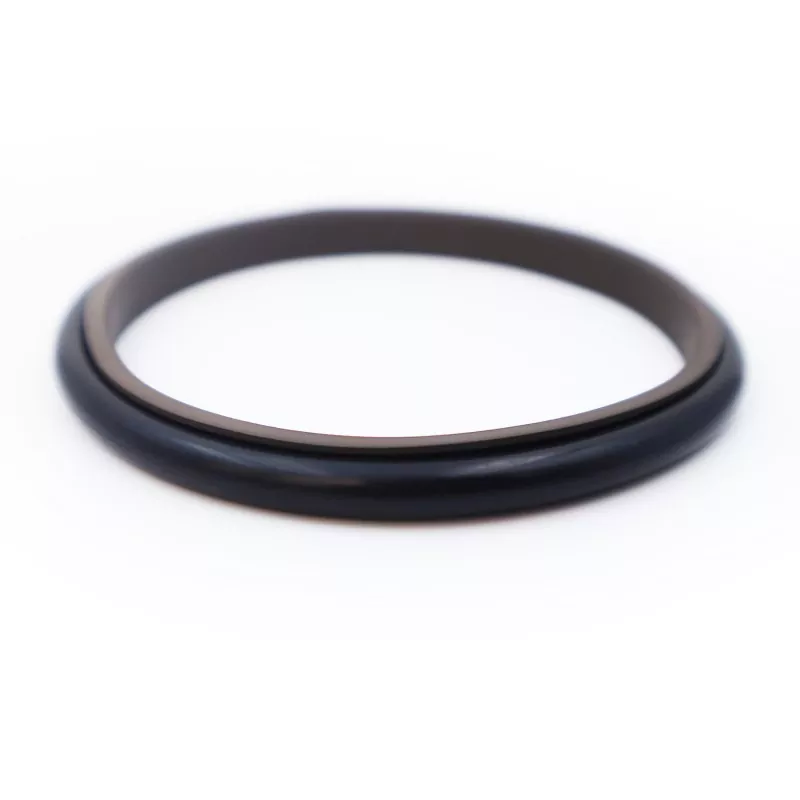

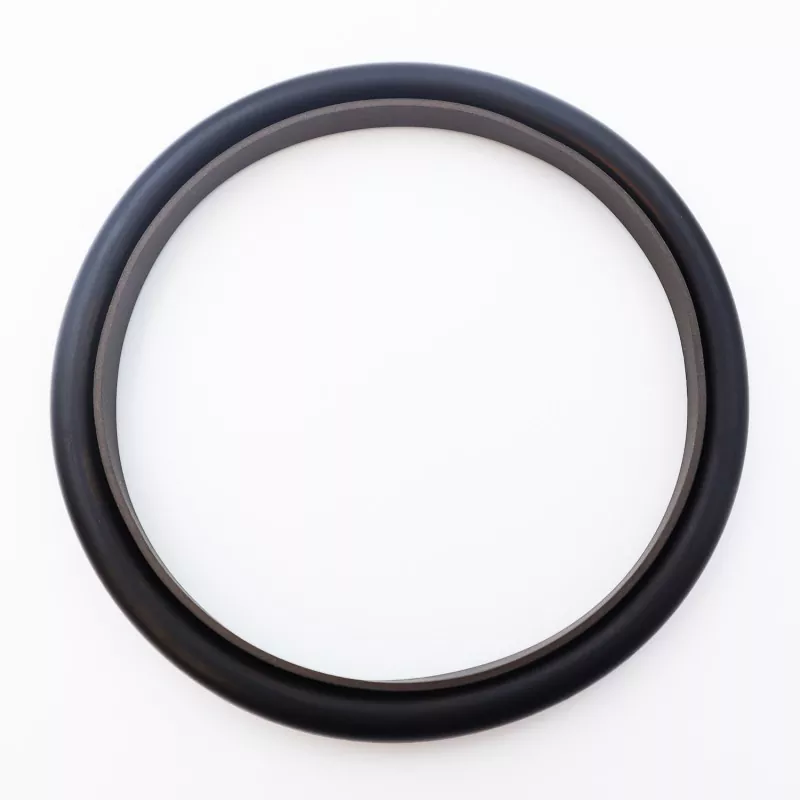

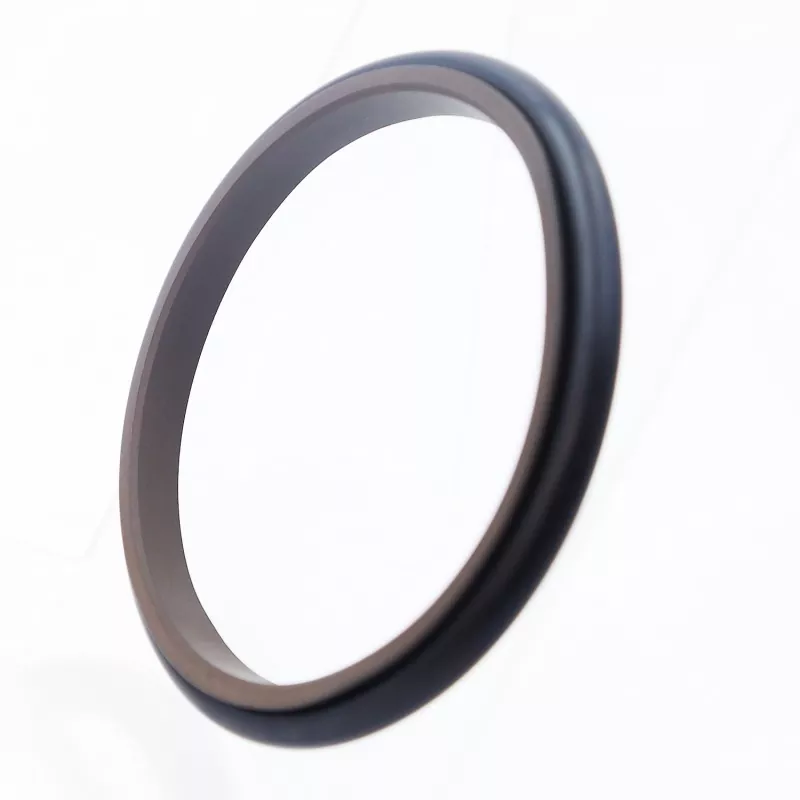

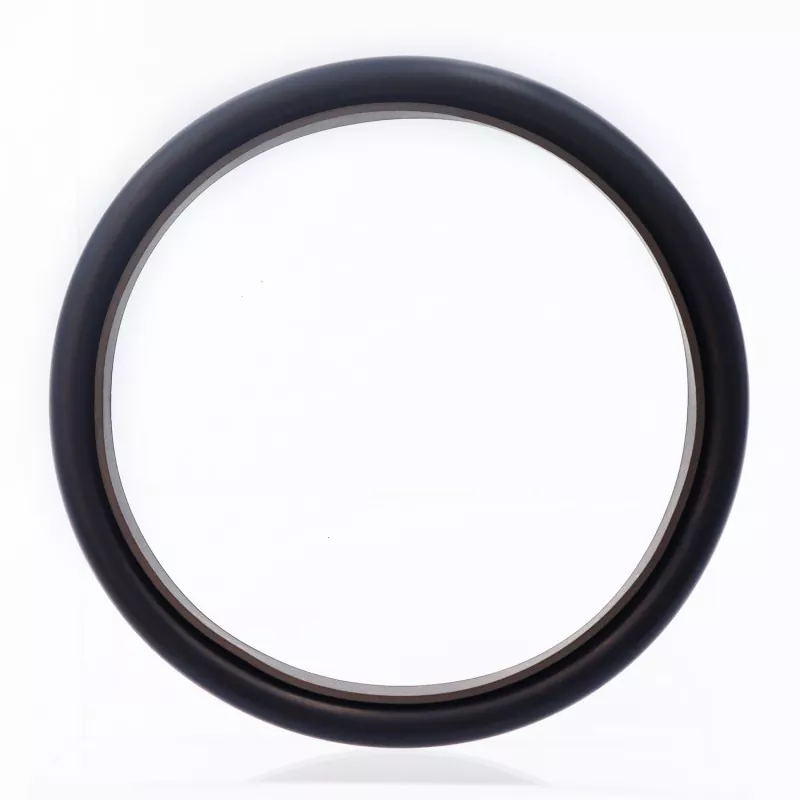

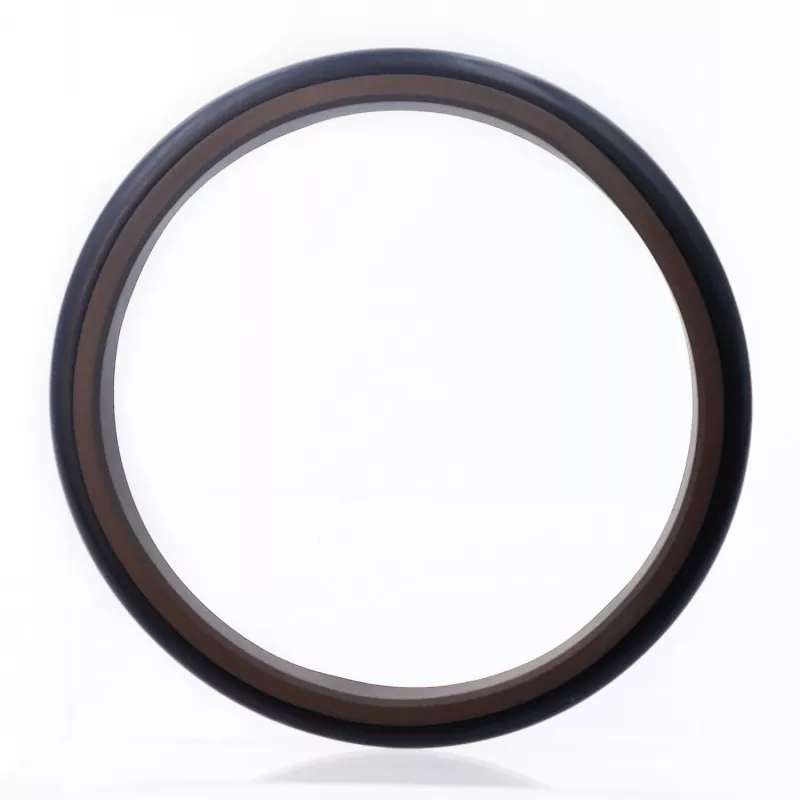

त्रिभुज संयोजन सीलमा त्रिकोणीय PTFE सील रिंग र रबर ओ-रिंग हुन्छ; यो हाइड्रोलिक र वायमेटिक रेसिप्रोकेटिङ अनुप्रयोगहरूमा एकल-अभिनय दबाव सीलको लागि डिजाइन गरिएको हो। ओ-रिंगले रेडियल बल प्रदान गर्दछ र सील रिंगमा लगाउनको लागि क्षतिपूर्ति दिन्छ। सीलिंग रिंगको पातलो-ओठ डिजाइनको लागि धन्यवाद, यसले उत्कृष्ट फलो-अप क्षतिपूर्ति र सील प्रदर्शन प्रदान गर्दछ। ३० मि.मि. भन्दा सानो रडको व्यासको लागि, स्प्लिट (ओपन-टाइप) ग्रोभ डिजाइन प्रयोग गर्नुपर्छ।
1. दुबै हाइड्रोलिक र वायमेटिक अनुप्रयोगहरूको लागि उपयुक्त;
2. कम घर्षण, कम ब्रेकअवे प्रतिरोध, सहज आन्दोलन, समान गतिशील र स्थिर घर्षण, र कुनै स्टिक-स्लिप;
3. लामो सेवा जीवन; तेल-मुक्त स्नेहन अनुप्रयोगहरूको लागि उपयुक्त;
4. कम्प्याक्ट डिजाइन; स्थापना र मर्मत गर्न सजिलो;
सीमा मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C) |
गति m/s |
मिडिया |
|
≤२० |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
खनिजमा आधारित हाइड्रोलिक तेल, आगो प्रतिरोधी तरल पदार्थ (HFA/HFB), ग्यासहरू, आदि। |
|
-२० देखि +१८० (FKM O-Ring सँग) |
1. मिल्दो O-ring सामग्री समावेश: R01 Nitrile रबर (NBR), R02 Fluororubber (FKM), आदि।
2. सील रिंग सामग्री: मानक सामग्री PTFE3; वैकल्पिक सामग्रीहरूमा PTFE1, PTFE2, र PTFE4 समावेश छन्।
अर्डर मोडेल: RC14—80—PTFE3—R01
RC14 - मोडेल 80 - शाफ्ट व्यास d - PTFE (सामग्री कोड R01) - ओ-रिंग सामग्री कोड
उत्पादनहरू निर्दिष्टीकरण तालिकामा सूचीबद्ध कुनै पनि आकारमा उत्पादन गर्न सकिन्छ।
|

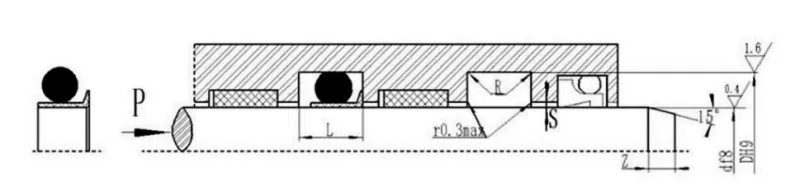

शाफ्ट व्यास दायरा d f8 |
नाली व्यास D H9 |
नाली चौडाइ L+0.2 |
कुनाको त्रिज्या Rmax |
रेडियल क्लियरेन्स S |
च्याम्फर Z |
ओ-रिंग तार व्यास गर्नु |
|
८~१७ |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
१८~३९ |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
१०९~१५०० |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
नोट: शाफ्ट diameters ≤30 mm को लागि, खुला ग्रूभ्स को प्रयोग सिफारिस गरिएको छ।
