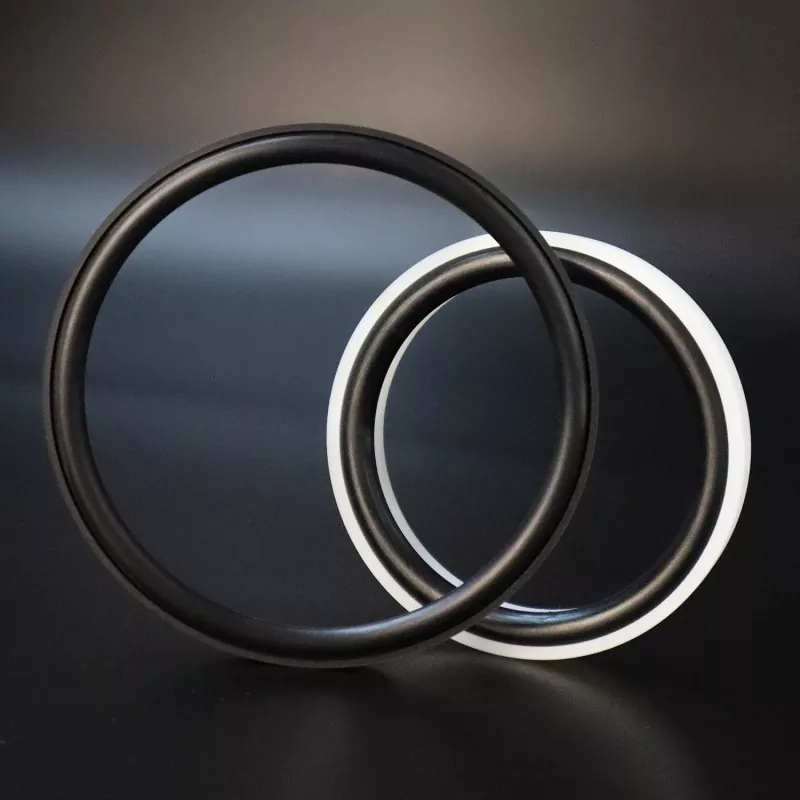

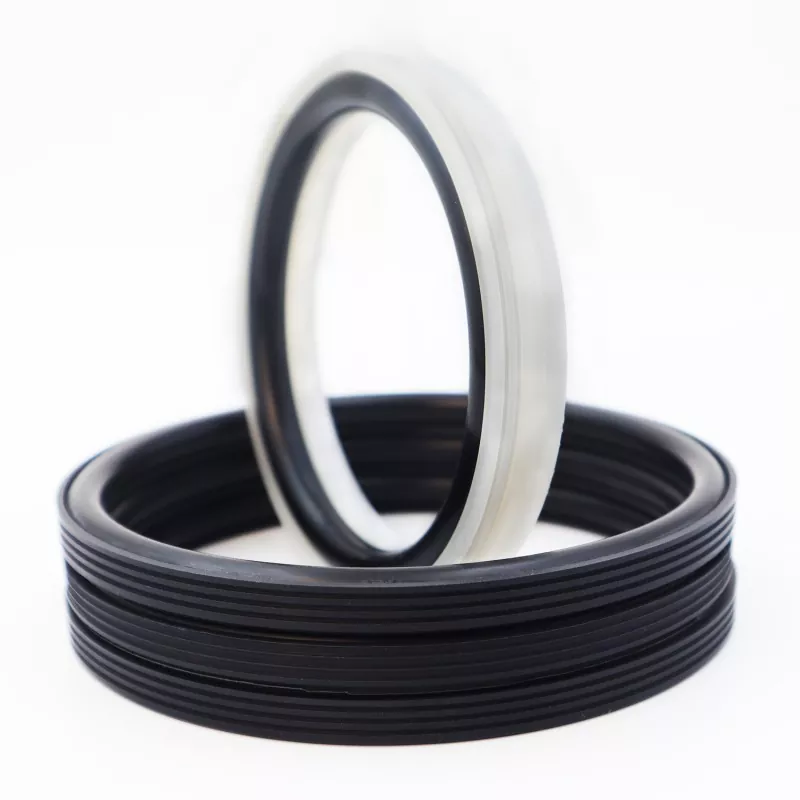

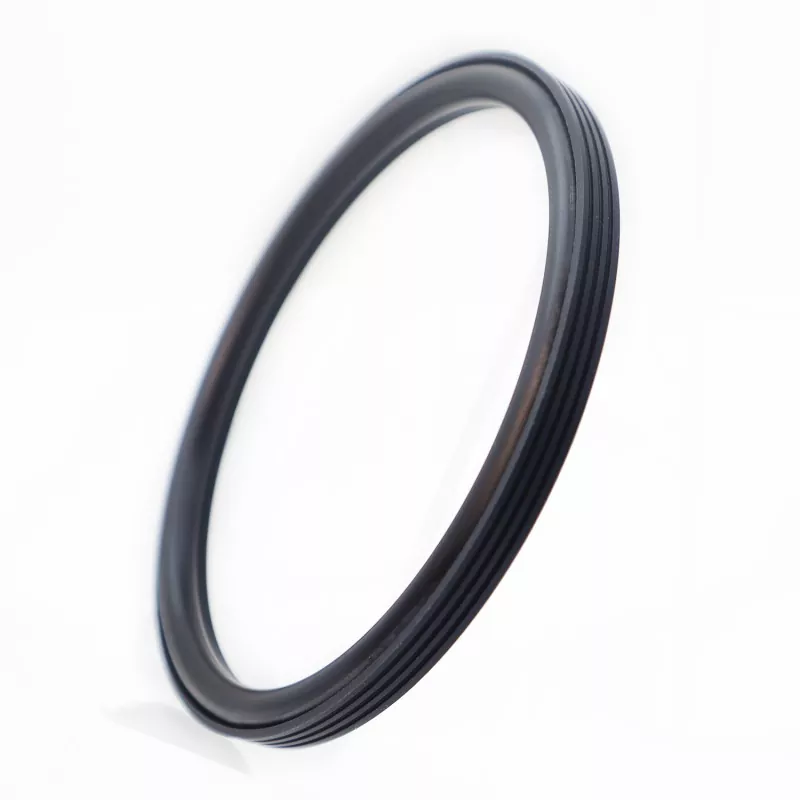

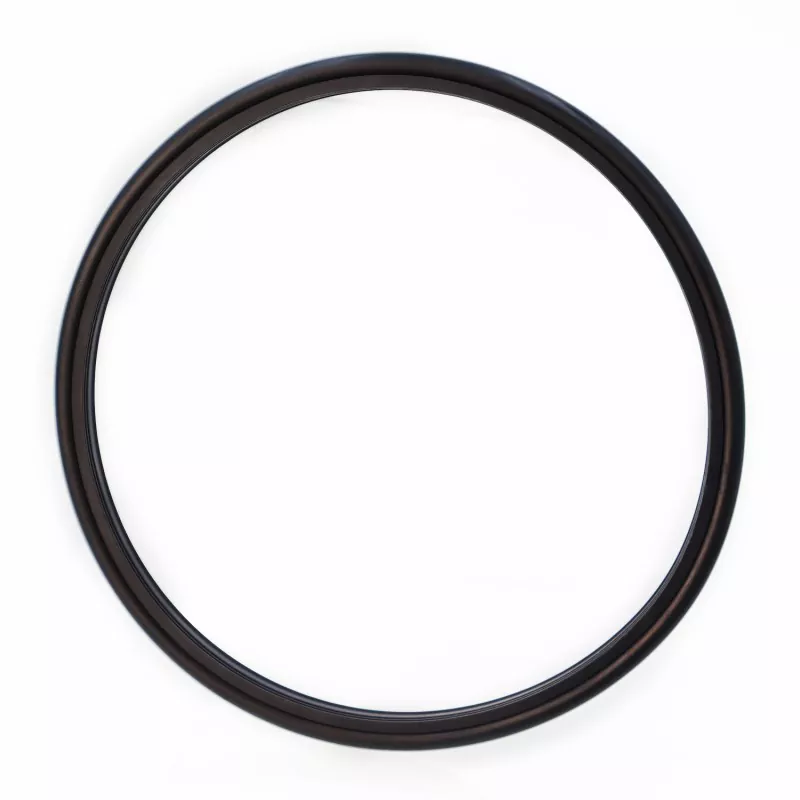

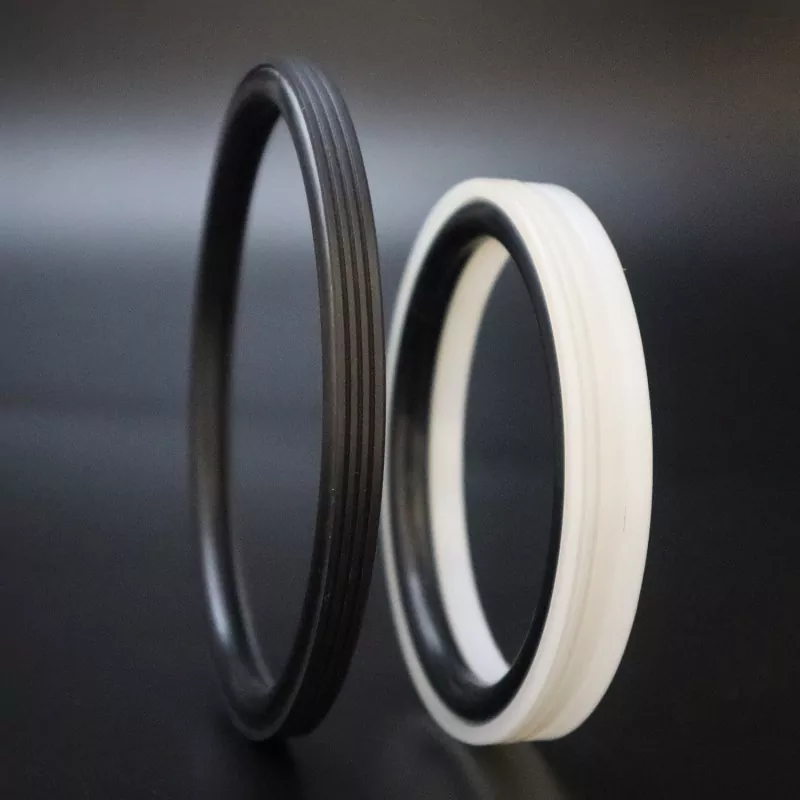

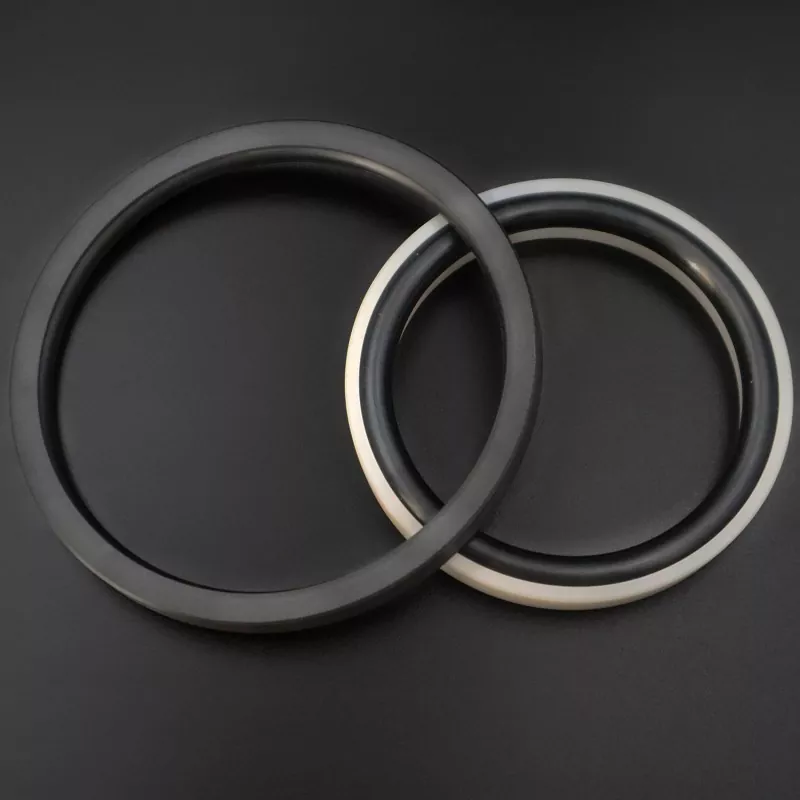

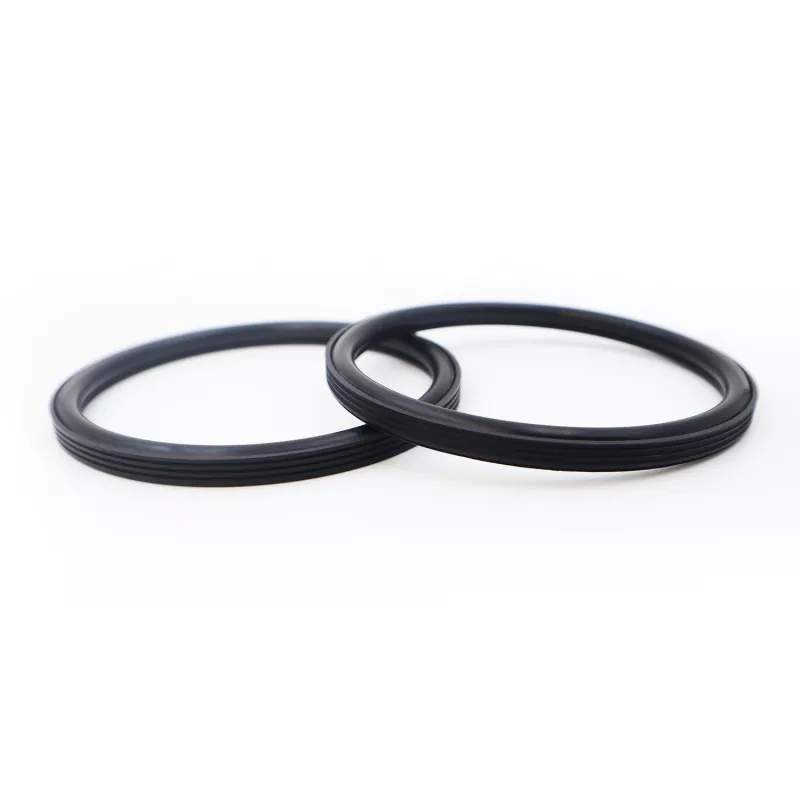

RC2062 Reinforced Toothed Piston Seal मा उच्च प्रदर्शन ईन्जिनियरिङ् प्लास्टिक र रबर O-ring बाट बनेको विशेष रूपले डिजाइन गरिएको दाँतको सील रिंग हुन्छ; यो हाइड्रोलिक रेसिप्रोकेटिङ र रोटरी अनुप्रयोगहरूमा दिशाहीन सीलको लागि उपयुक्त छ।
यसले लामो सेवा जीवन, कम घर्षण, उत्कृष्ट सील प्रदर्शन, कम्प्याक्ट फुटप्रिन्ट, र स्थापना र मर्मतसम्भारको सुविधा दिन्छ। सीलिंग ओठ र मोटाईको अनुकूलित डिजाइनले सिमेन्ट स्लरी जस्ता कठोर मिडियामा पर्दा पनि प्रभावकारी सील सुनिश्चित गर्दछ।
यसको कम्प्याक्ट समग्र संरचनाको साथ, यसले स्थापना स्थान आवश्यकताहरू कम गर्दछ र सुविधाजनक साइटमा असेंबली र पछि मर्मतको सुविधा दिन्छ। यसले स्लरी-ह्यान्डलिंग अनुप्रयोगहरूमा पिस्टन कक्षहरूको लागि भरपर्दो सील समाधानको रूपमा कार्य गर्दछ। हामी औद्योगिक उपकरणका निर्माताहरूलाई यस उत्पादनको मूल्याङ्कन गर्न, तुलना गर्न र बल्क अर्डर गर्न आमन्त्रित गर्छौं।
सीमित मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C)
|
गति (m/s) |
मध्यम |
|
|
पारस्परिक गति |
घूर्णन गति |
|||
|
≤१०० |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
≤२ |
पानी, माटो, कच्चा तेल, हाइड्रोलिक तेल, पायस |
|
-20 देखि +200 (FKM O-Ring संग) |
||||
1. मिल्दो O-ring सामग्री समावेश: RO1 Nitrile रबर (NBR), RO2 Fluoroelastomer (FKM), आदि।
2. सील रिंग सामग्री: मानक सामग्री PTFE4; अन्य उपलब्ध सामग्रीहरूमा PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, आदि समावेश छन्।
अर्डर मोडेल: RC2062-80*68.3*7.6-PTFE4-R01
मोडेल - बोर व्यास * ग्रूभ व्यास * नाली चौडाई - सामग्री कोड
प्यारामिटर भित्र कुनै पनि आकार उपलब्ध छ
|

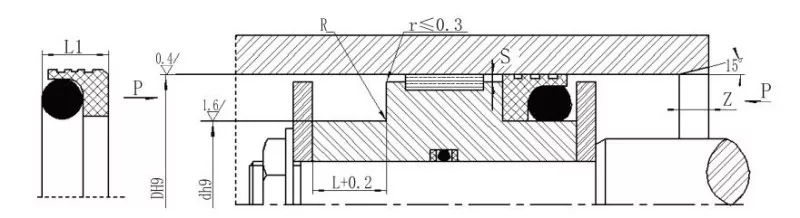

बोर साइज दायरा मानक प्रकार D H9 RC2062 |
बोर दायरा भारी शुल्क D H9 RC2062-Z |
नाली व्यास d h9 |
नाली चौडाइ L+0.2 |
सील चौडाइ L1 |
कुनाको त्रिज्या Rmax |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग क्रस-सेक्शन व्यास |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
८~१२.९ |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
१०~१२.९ |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
२५~५१.९ |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
५२~१२७.९ |
२५~५१.९ |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१२८~५००.९ |
५२~१२७.९ |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
५०१~१५०० |
१२८~५००.९ |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
नोट: 1. बोर व्यास ≤30 मिमी को लागी, खुला खाली डिजाइन सिफारिस गरिएको छ।
2. 30 MPa भन्दा बढी दबाबको लागि, बाहिर निकाल्ने अन्तरको लागि H8/f8 फिट सिफारिस गरिन्छ।
