1. उत्कृष्ट रासायनिक प्रतिरोध
2. व्यापक परिचालन तापमान दायरा
3. कम स्नेहन र तेल मुक्त स्नेहन लागि उपयुक्त
4. न्यूनतम बिजुली खपतको लागि कम घर्षण
5. उच्च रैखिक गति को लागी उपयुक्त
6. कुनै स्टिक-स्लिप प्रभाव छैन, लामो डाउनटाइम पछि कम सुरु प्रतिरोध
7. अपरिहार्य घुमाउने शाफ्टहरूको लागि उपयुक्त (PTFE लिप सीलहरूको उपयुक्त चयनको साथ)
8. उच्च-दबाव अनुप्रयोगहरूको लागि उपयुक्त
सामान्य अनुप्रयोगहरू समावेश छन्: रोटरी कम्प्रेसरहरू, स्क्रू कम्प्रेसरहरू, प्रसारण/गियरबक्सहरू, ब्लोअरहरू, इन्जिनहरू, मेसिन उपकरणहरू, पम्पहरू, हाइड्रोलिक मोटरहरू, सेन्ट्रीफ्यूजहरू, आदि।
मिलन सतहहरूको लागि कठोरता आवश्यकताहरू
सिफारिस गरिएको कठोरता: HRC ≥ 58. आवश्यक कठोरता धेरै कारकहरूमा निर्भर गर्दछ; कम-दबाव र कम-गति अनुप्रयोगहरूको लागि, नरम घुमाउने शाफ्टहरू पनि उपयुक्त छन्। नरम धातुहरूको लागि, PTFE6 लिप सीलहरू सिफारिस गरिन्छ।
मिलन सतहहरूको लागि गुणस्तर आवश्यकताहरू Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
क्रस-सेक्शनल आकार |
मोडेल |
दबाब |
तापक्रम |
गति |
मध्यम |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
तेल, ग्यास, पानी, आदि। |
|
|
RCS-B |
2 |
-35~+200 |
20 |
तेल, ग्यास, पानी, आदि। |
|
|
RCS-C |
1 |
-35~+200 |
20 |
तेल, ग्यास, पानी, आदि। |
|
|
RCS-D |
2 |
-35~+200 |
20 |
तेल, ग्यास, पानी, आदि। |
फ्लुइड डायनामिक स्पाइरल रिसिर्क्युलेसन सील: RCS-D प्रकारले लिप सील प्रयोग गर्दछ सर्पिल रिकर्क्युलेसन ढाँचाको साथ, सील प्रदर्शन सुधार गर्दछ। घुमाउने शाफ्टलाई मात्र एक दिशामा घुमाउन अनुमति दिइएको छ।

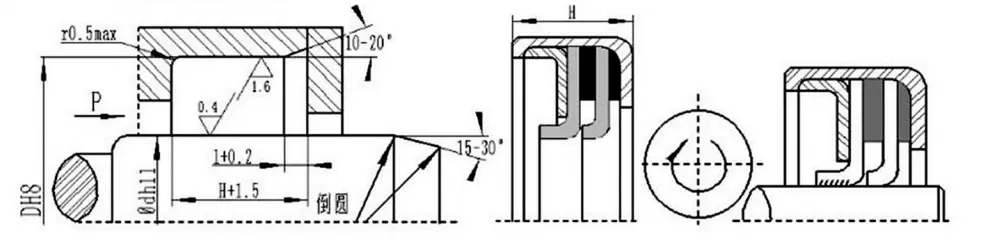

स्थापना स्थान आवश्यकताहरू
अर्डर गर्ने उदाहरण: RCS-A-65×85×10 Model - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
७*२०*६ |
18*30*6 |
२५*४०*१० |
35*50*7 |
५०*६८*८ |
70*85*10 |
100*120*10 |
150*180*12 |
|
७*२०*७ |
18*30*7 |
२५*४२*६ |
35*50*8 |
५०*७०*१० |
70*90*7 |
१००*१२५*१२ |
150*180*14 |
|
८*१८*७ |
18*32*6 |
२५*४२*१० |
३५*५२*६ |
५०*७२*७ |
70*90*10 |
१००*१२५*१३ |
१६०*१८५*८.५ |
|
८*२०*६ |
18*32*8 |
25*45*11 |
३५*५४*६ |
५०*७२*१२ |
७०*९५*१३ |
१०५*१३०*७.५ |
160*185*12 |
|
८*२२*६ |
18*35*6 |
२५*४७*६ |
35*55*11 |
५२*६८*१० |
७५*९५*७ |
१०५*१३०*१२ |
160*190*15 |
|
८*२२*७ |
18*35*8 |
२६*४०*६ |
३८*५०*६ |
५२*७०*१० |
७५*९५*१० |
१०५*१३५*१४ |
160*200*10 |
|
१०*२२*६ |
१९*३५*६ |
२६*४२*८ |
३८*५२*८ |
५२*७५*१२ |
75*100*11 |
११०*१३५*१२ |
170*195*12 |
|
१०*२२*७ |
१९*३५*८ |
27*47*11 |
३८*५८*११ |
५५*७०*७ |
75*100*13 |
110*140*14 |
170*200*12 |
|
१०*२५*७ |
२०*३०*७ |
२८*४०*६ |
40*52*7 |
५५*७२*७ |
80*95*10 |
११०*१५०*८ |
170*200*14 |
|
१२*२२*६ |
२०*३२*७ |
२८*४०*७ |
४०*५२*८ |
५५*७२*८ |
80*100*7 |
११५*१४५*१४ |
170*200*16 |
|
१२*२२*७ |
२०*३२*८ |
२८*४०*८ |
40*55*6 |
५५*७५*७ |
80*100*10 |
१२०*१४०*७.५ |
180*205*12 |
|
१२*२४*६ |
२०*३५*६ |
२८*४०*९ |
40*55*7 |
५५*७५*१० |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
१२*२५*८ |
२०*३५*८ |
२८*४५*८ |
40*55*8 |
५५*७८*१२ |
80*105*13 |
120*145*12 |
190*215*12 |
|
१२*३२*७ |
२०*४०*७ |
28*48*11 |
40*58*8 |
५५*८३*७ |
८५*१०५*७.५ |
120*150*10 |
190*225*16 |
|
14*26*6 |
२०*४०*७ |
३०*४२*६ |
४०*६२*६ |
५८*८०*१२ |
८५*१०५*१० |
120*150*12 |
200*225*12 |
|
14*28*7 |
२०*४०*१० |
३०*४२*७ |
४०*६२*८ |
६०*७२*७ |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
२०*४०*११ |
३०*४२*८ |
40*62*12 |
६०*७५*८ |
85*110*12 |
१२५*१५०*१२ |
240*265*12 |
|
१५*२५*६ |
२२*३२*६ |
३०*४५*८ |
४२*६२*७ |
६०*७५*१० |
85*110*13 |
१२५*१५५*१४ |
240*270*8.5 |
|
१५*३०*७ |
22*35*6 |
30*50*11 |
४२*६५*१२ |
६०*८०*७ |
८५*१२०*८ |
130*150*7.5 |
260*280*10 |
|
१५*३०*७ |
22*35*8 |
३०*५२*७ |
४५*५८*७ |
६०*८०*१० |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
१५*३२*७ |
२२*३८*८ |
३२*४४*८ |
४५*६२*१० |
६०*८२*१२ |
90*110*10 |
130*160*14 |
३००*३३०*१५ |
|
१५*३२*८ |
22*42*11 |
३२*४७*६ |
४५*६५*७ |
६०*८५*८ |
90*110*12 |
१३५*१६०*१२ |
३००*३४०*२० |
|
१५*३५*६ |
24*40*6 |
३२*४७*८ |
४५*६५*८ |
६०*८५*१० |
90*115*10 |
१३५*१६५*१४ |
|
|
१६*२६*७ |
24*40*7 |
३२*४८*७ |
४५*६५*१० |
६२*८५*७ |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
३२*५०*८ |
४७*६२*७ |
६२*८५*१० |
90*115*13 |
140*160*12 |
|
|
१६*३५*८ |
२५*३५*६ |
३२*५२*६ |
४८*६५*१० |
६२*८५*१२ |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
२५*३७*६ |
३२*५२*११ |
४८*७०*१२ |
६५*८५*१० |
९५*११५*१० |
140*170*14 |
|
|
17*30*6 |
२५*३८*८ |
३४*५४*११ |
५०*६५*७ |
६५*९०*७ |
९५*१२०*१२ |
140*170*15 |
|
|
१७*३५*७ |
२५*४०*७ |
३५*४७*६ |
५०*६५*८ |
६५*९०*१२ |
९५*१२०*१३ |
140*180*12 |
|
|
१७*३५*८ |
२५*४०*८ |
३५*४७*८ |
५०*६८*७ |
६५*९५*१३ |
१००*१२०*७.५ |
150*180*8.5 |
|
कृपया हाम्रो कम्पनीलाई सम्पर्क गर्नुहोस्; RC2057 मोडेलले अधिकतम 1600mm लम्बाइका उत्पादनहरू प्रदान गर्दछ।
PTFE तेल सील स्थापना गाइड
1. तेल सील र सबै स्थापना भागहरू सफा र लुब्रिकेट गर्नुहोस्;
2. स्थापना गर्नु अघि, ओभर-टाइटनिङ र स्थापना विफलता रोक्न, र प्रारम्भिक सञ्चालनको समयमा अधिक तताउनबाट बच्नको लागि तेल सीललाई शाफ्टको समान व्यासको चिल्लो शाफ्टमा फिट गर्नुपर्छ;
3. स्थापना गर्नु अघि, बाहिरी व्यासमा चुहावट रोक्नको लागि तेल सिलको बाहिरी परिधि र अन्तिम अनुहारमा सीलेन्ट (जस्तै Loctite 601 वा 641) लगाउनुहोस्;
4. शाफ्टमा PTFE तेल सील ओठ फिट गर्दा, PTFE तेल सील ओठ थ्रेड, किवे, आदि बाट सील ओठ को क्षति रोक्न को लागी सुरक्षित हुनुपर्छ;
5. ओठलाई क्षतिबाट जोगाउन PTFE तेल सील स्थापना गर्न गाइड आस्तीन प्रयोग गर्नुपर्छ। गाईड स्लिभको गाईडिङ छेउमा १५-डिग्री टेपर कोण हुन्छ, र अर्को छेउको भित्री प्वाल शाफ्टमा स्लाइडिङ फिट हुन्छ। गाइड आस्तीनको बाहिरी व्यास शाफ्ट व्यास + 1mm छ, एक चिल्लो सतह र गोलाकार किनाराहरु संग। PTFE तेल सील को स्थापना को लागी चित्र 1 हेर्नुहोस्;
6. गाइड आस्तीन सामग्री कडा प्लास्टिक हुन सिफारिस गरिएको छ;
7. तेल सिल स्थापना पछि, यसलाई क्ल्याम्पिङ उपकरणको साथ फिक्स गर्नुपर्छ र बाहिरी परिधि र अन्तिम अनुहारमा सीलेन्टले बन्द गर्नुपर्छ। PTFE तेल सील को फिक्सिंग को लागी चित्र 2 हेर्नुहोस्।

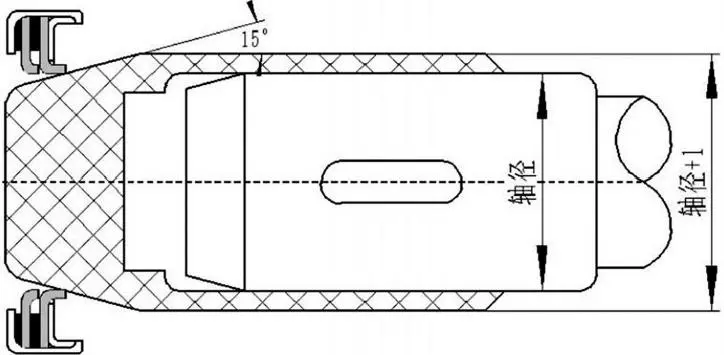

चित्र 1. PTFE तेल सील को स्थापना।

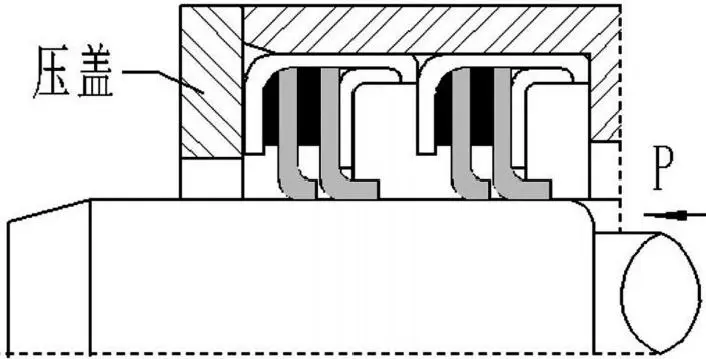

चित्र 2. PTFE तेल सील को फिक्सिंग।
