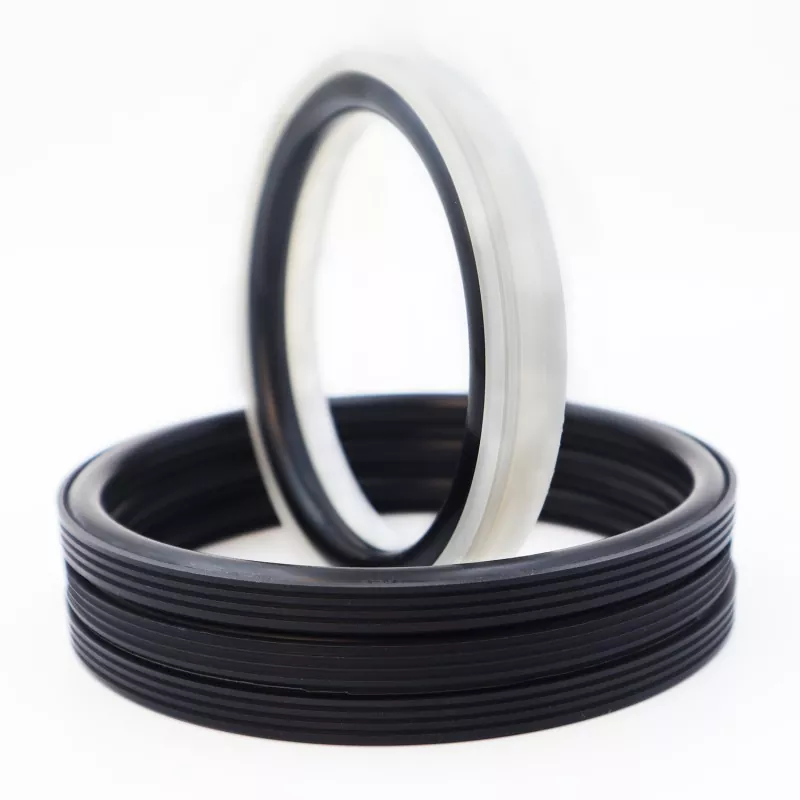

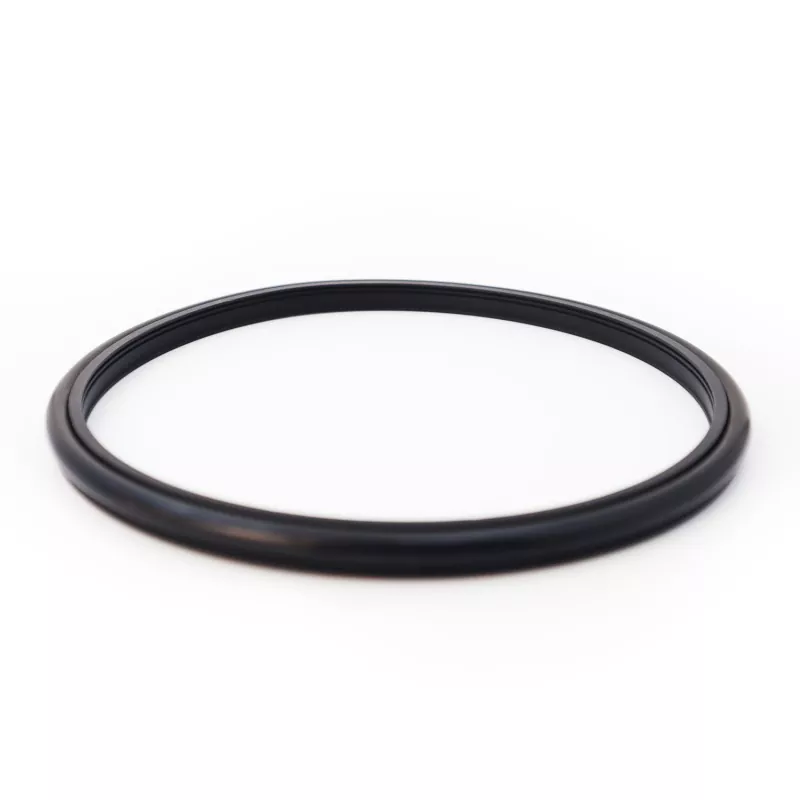

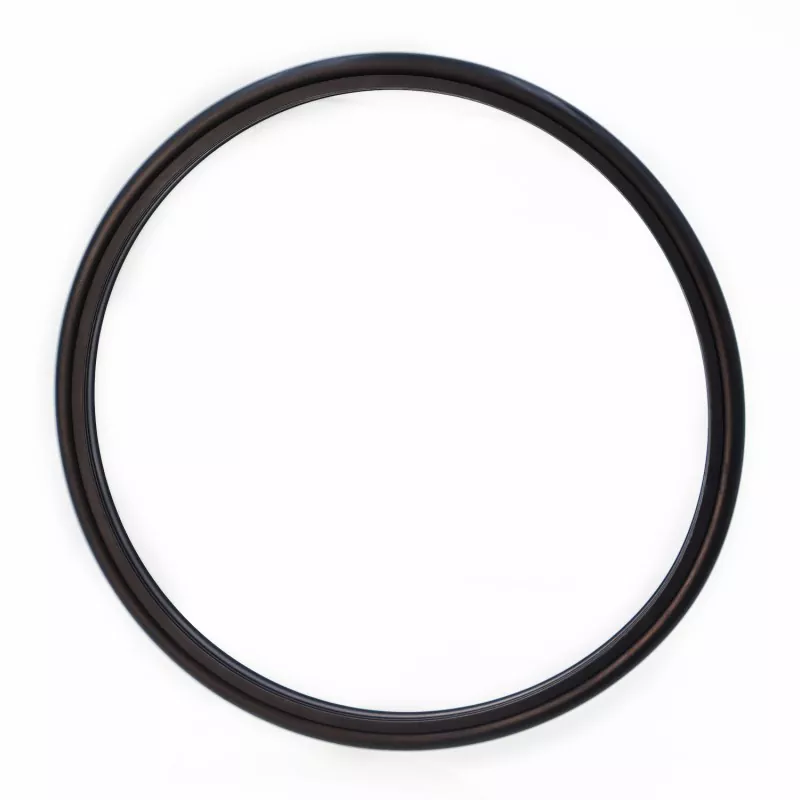

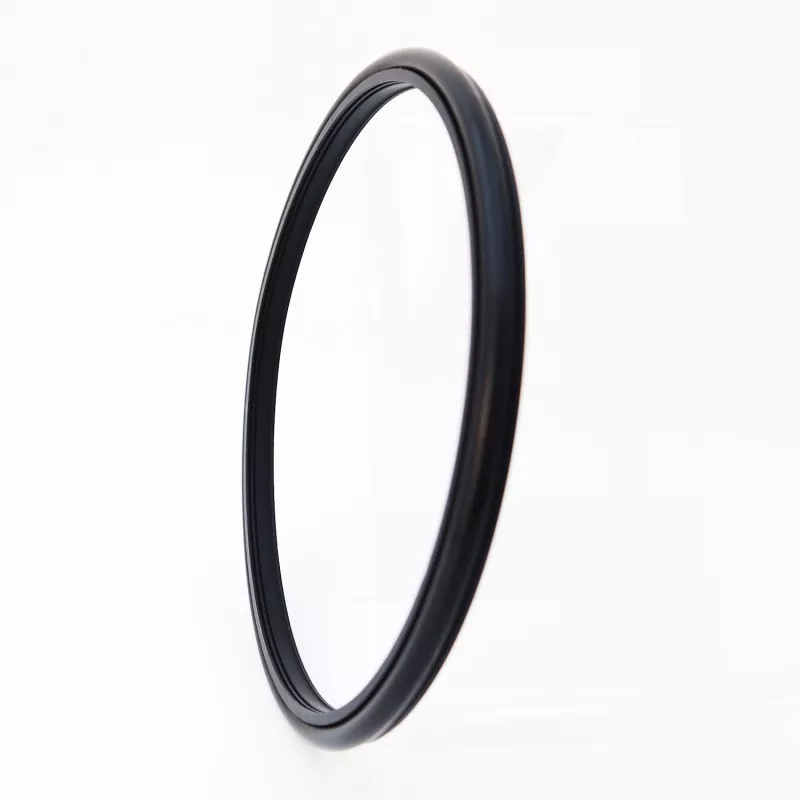

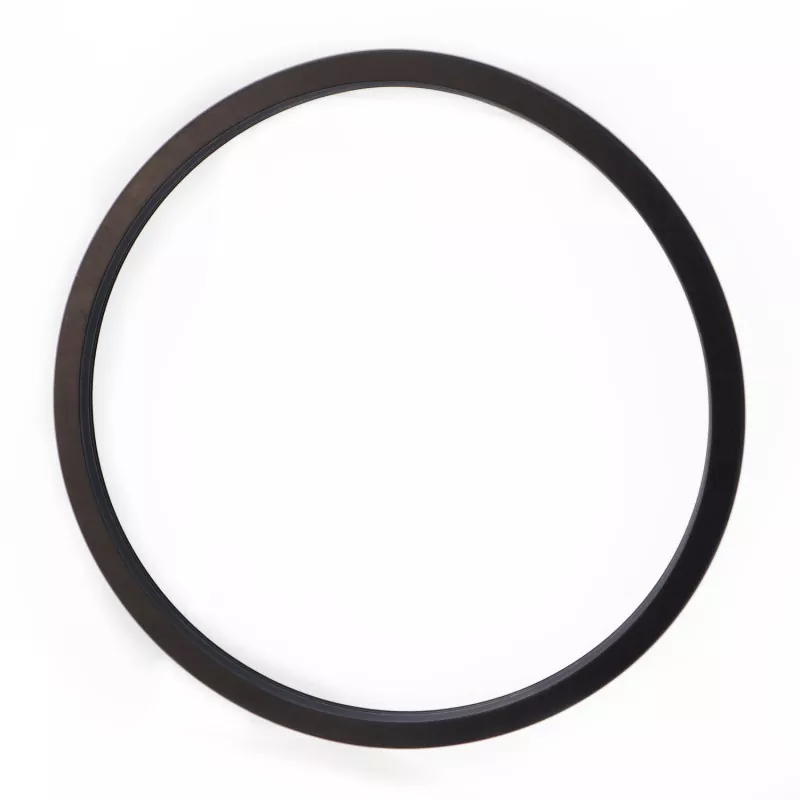

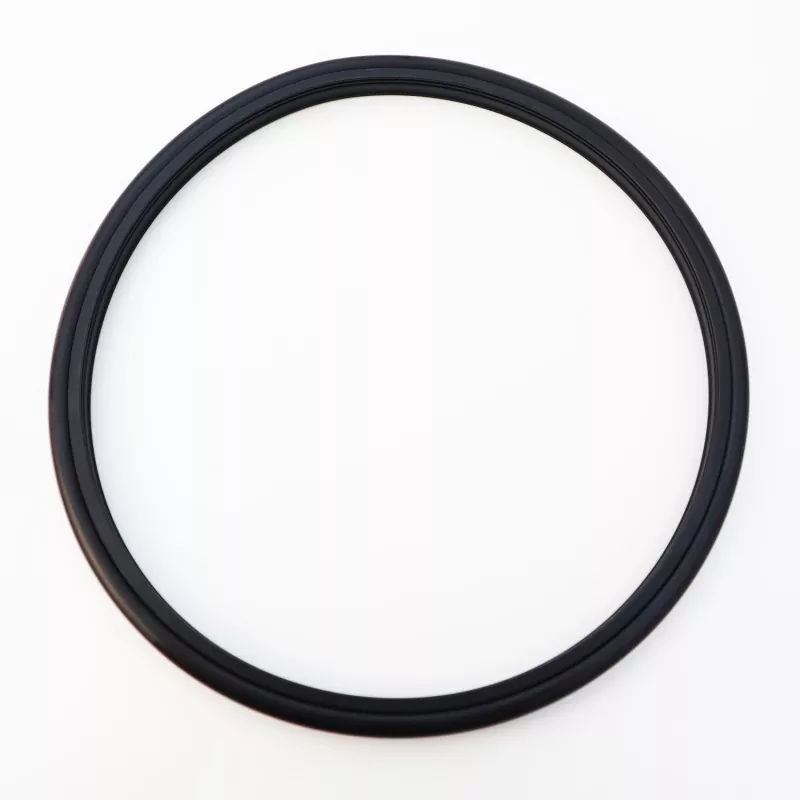

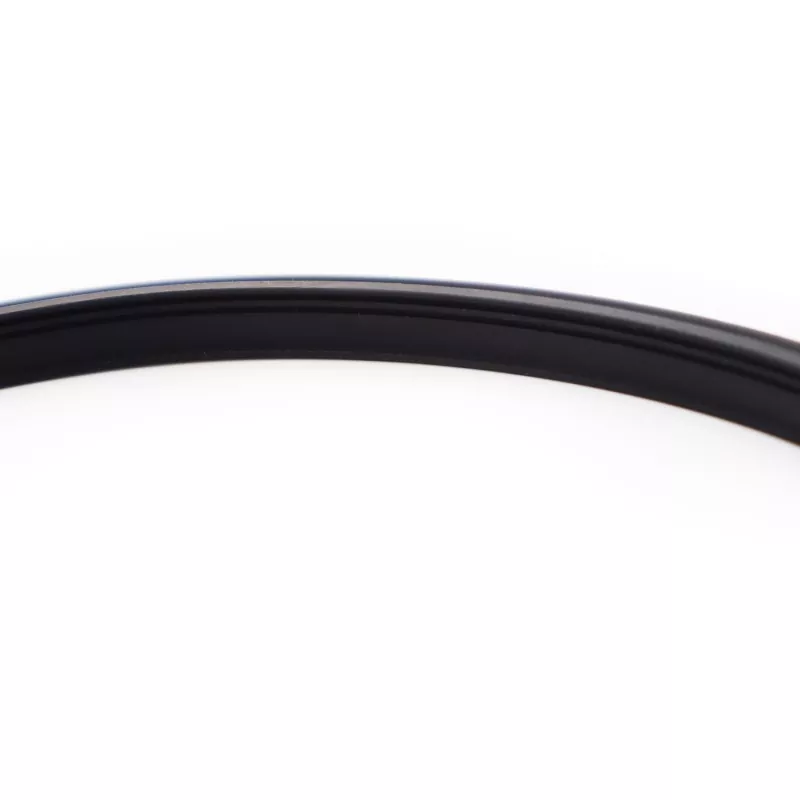

RC2061 प्रबलित दाँतको संयोजन सील (सिमेन्ट स्लरी सीलको लागि डिजाइन गरिएको) मा उच्च प्रदर्शन इन्जिनियरिङ प्लास्टिक र रबर ओ-रिंगबाट बनेको विशेष रूपमा डिजाइन गरिएको दाँतको सील रिंग हुन्छ; यो हाइड्रोलिक रेसिप्रोकेटिङ र रोटरी अनुप्रयोगहरूमा दिशाहीन सीलको लागि उपयुक्त छ। यसको अनुकूलित ओठको मोटाईले सिमेन्ट स्लरी र माटोको अशुद्धताबाट क्षयलाई प्रतिरोध गर्दछ, भरपर्दो सील र कम घर्षण सुनिश्चित गर्दै न्यूनतम स्थापना ठाउँ चाहिन्छ। डिजाइनले सजिलो एसेम्ब्ली र मर्मतसम्भारलाई सहज बनाउँछ र माध्यममा कणको कारणले हुने द्रुत सील गिरावटलाई प्रभावकारी रूपमा कम गर्छ।
यो मुख्य रूपमा प्लन्जर पम्पहरू, माटो पम्पहरू, स्क्रू ड्रिलिंग उपकरणहरू, ड्रिलिंग रिगहरू, तेल अन्वेषण उपकरणहरू, र कंक्रीट मिक्सिङ प्लान्टहरू जस्ता अनुप्रयोगहरूमा प्रयोग गरिन्छ। मुख्य विशेषताहरूमा लामो सेवा जीवन, कम घर्षण, उत्कृष्ट सील प्रदर्शन, एक कम्प्याक्ट फुटप्रिन्ट, र स्थापना र मर्मतसम्भारको सहजता समावेश छ।
माटो जस्तो मिडिया सील गर्न प्रयोग गर्दा, दुई (वा बढी) सील तत्वहरू बीच स्नेहन ग्रीस इन्जेक्ट गर्न सिफारिस गरिन्छ।
सीमित मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C) |
गति (m/s) |
मध्यम |
|
|
पारस्परिक गति |
घूर्णन गति |
|||
|
≤१०० |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
≤२ |
पानी, माटो, कच्चा तेल, हाइड्रोलिक तेल, पायस |
|
-20 देखि +200 (FKM O-Ring संग) |
||||
1. मिल्दो O-ring सामग्री समावेश: RO1 Nitrile रबर (NBR), RO2 Fluoroelastomer (FKM), आदि।
2. सील रिंग सामग्री: मानक सामग्री PTFE4; अन्य उपलब्ध सामग्रीहरूमा PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, आदि समावेश छन्।
अर्डर मोडेल: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Shaft Diameter * Groove Diameter * Groove Width - Material Code)
निर्दिष्ट दायरा भित्र कुनै पनि आकारमा उपलब्ध छ।
|

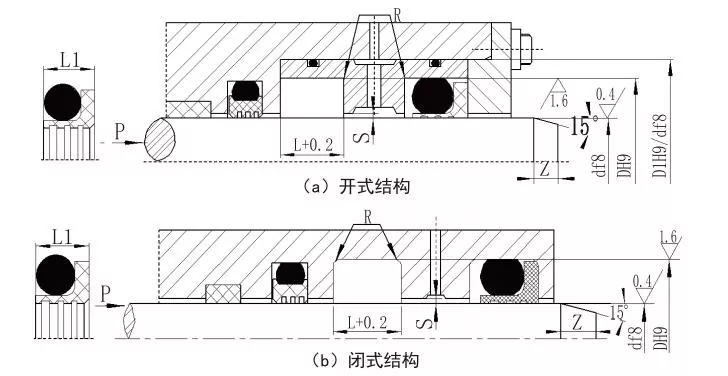

शाफ्ट व्यास दायरा मानक प्रकार d f8 RC2061 |
शाफ्ट व्यास दायरा भारी शुल्क d f8 RC2061-Z |
नाली व्यास D H9 |
नाली चौडाइ L+0.2 |
सील चौडाइ L1 |
कुनाको त्रिज्या Rmax |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग क्रस-सेक्शन व्यास |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
५~१५.९ |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१६~३८.९ |
५~१५.९ |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
३९~१०७.९ |
१६~३८.९ |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१०८~६७०.९ |
३९~१०७.९ |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
६७१~१६०० |
१०८~६७०.९ |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
नोट: 1. शाफ्ट व्यास ≤30 मिमी को लागी, खुला खाली डिजाइन सिफारिस गरिएको छ।
2. रोटरी सीलिंग अनुप्रयोगहरूको लागि, HRC ≥58 को शाफ्ट सतह कठोरता सिफारिस गरिन्छ।
3. 30 MPa भन्दा बढि दबाबको लागि, एक H8/f8 फिट एक्सट्रुजन ग्यापको लागि सिफारिस गरिन्छ।
