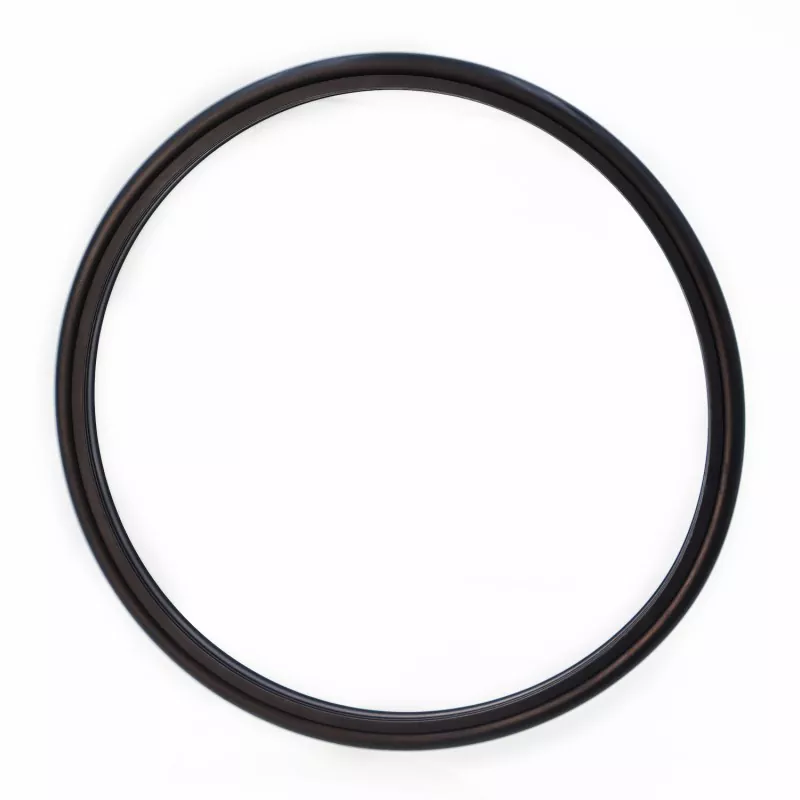

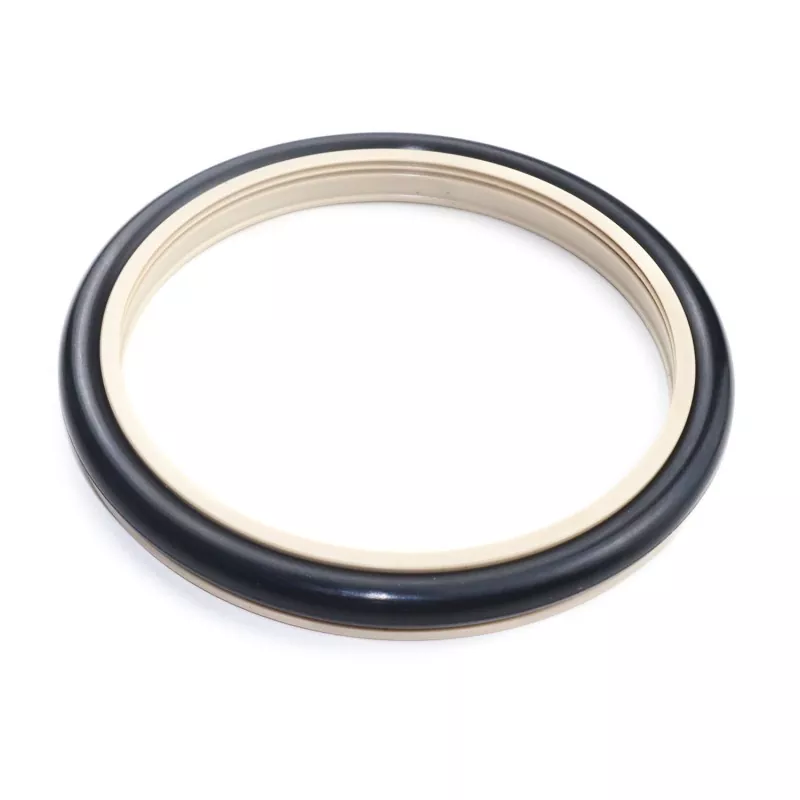

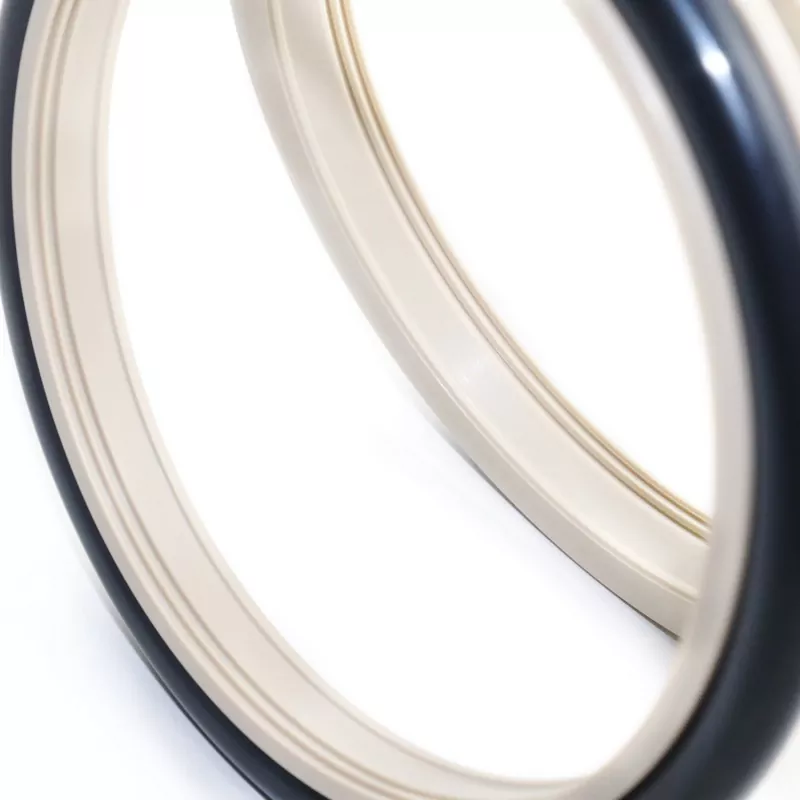

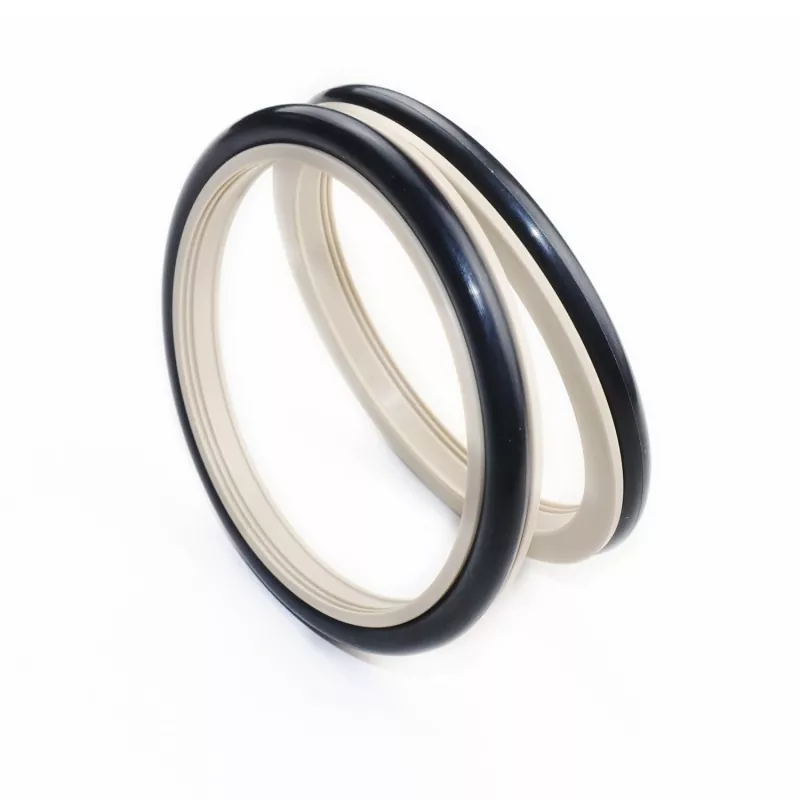

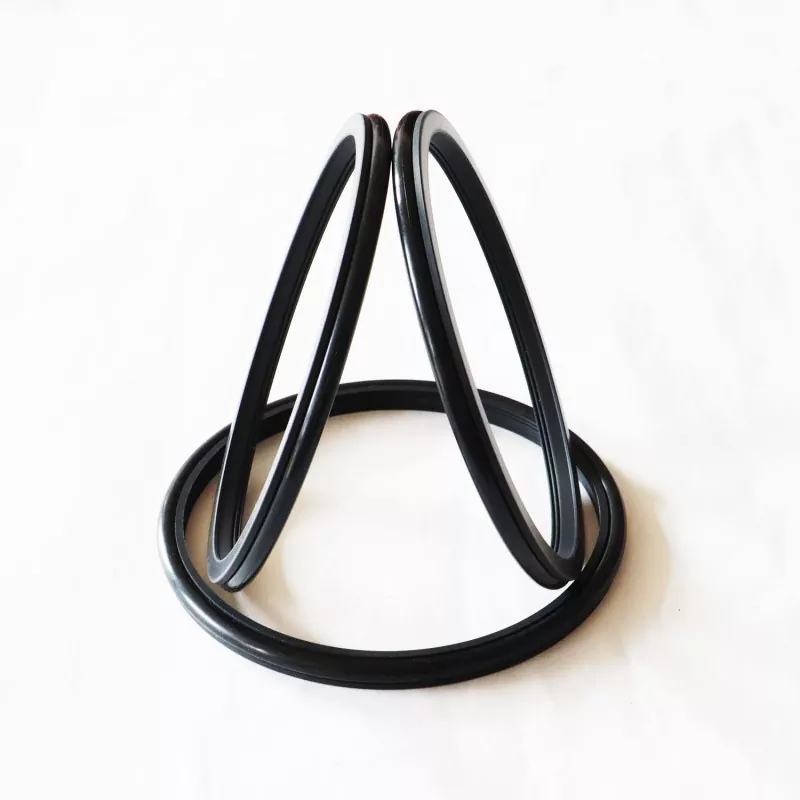

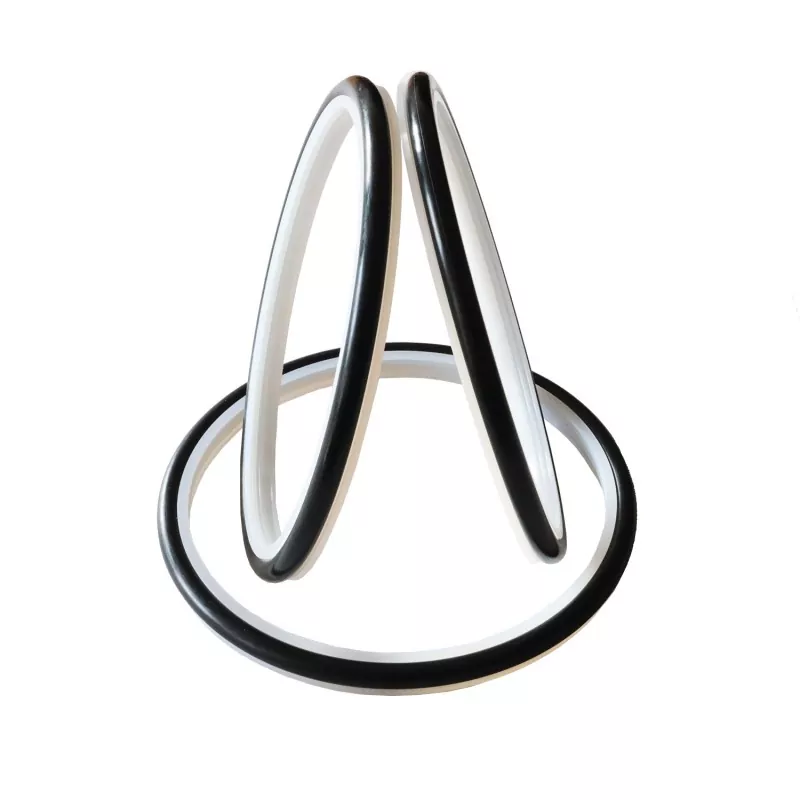

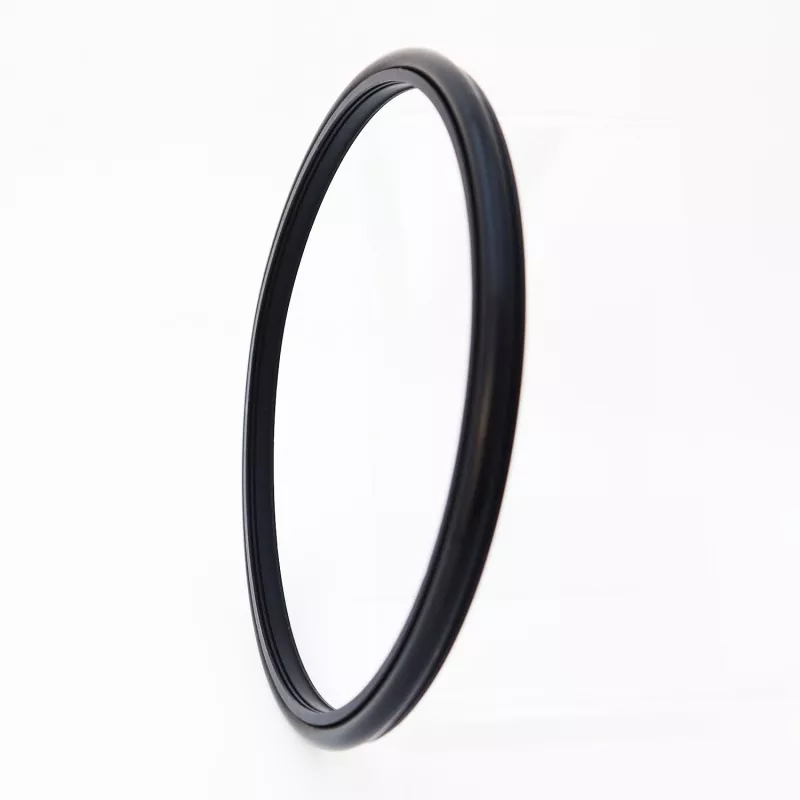

पिस्टन रडहरू (शाफ्टहरू) को लागि प्रबलित दाँतदार कम्पोजिट सील (सिमेन्ट स्लरी सील) मा उच्च प्रदर्शन इन्जिनियरिङ प्लास्टिक र रबर ओ-रिंगबाट बनेको विशेष रूपमा डिजाइन गरिएको दाँतदार सील रिंग हुन्छ; यो हाइड्रोलिक रेसिप्रोकेटिङ र रोटरी अनुप्रयोगहरूमा दिशाहीन सीलको लागि उपयुक्त छ। यो मुख्य रूपमा प्लन्जर पम्पहरू, माटो पम्पहरू, स्क्रू ड्रिलिंग उपकरणहरू, ड्रिलिंग रिगहरू, तेल अन्वेषण उपकरणहरू, कंक्रीट मिक्सिङ प्लान्टहरू, र थपमा प्रयोग गरिन्छ।
मुख्य विशेषताहरूमा लामो सेवा जीवन, कम घर्षण, उत्कृष्ट सील प्रदर्शन, कम्प्याक्ट डिजाइन, र स्थापना, प्रयोग, र मर्मतसम्भारको सहजता समावेश छ। सीलिंग लिप प्रोफाइल र मोटाईको अनुकूलित डिजाइनले सिमेन्ट स्लरी जस्ता कठोर मिडियामा पर्दा पनि प्रभावकारी सील सुनिश्चित गर्दछ।
माटो जस्तो मिडियाको साथ प्रयोग गर्दा, दुई (वा बढी) सील चरणहरू बीच स्नेहन ग्रीस इन्जेक्ट गर्न सिफारिस गरिन्छ।
सीमा मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C) |
गति (m/s) |
मध्यम |
|
|
पारस्परिक गति |
घूर्णन गति |
|||
|
≤१०० |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
≤२ |
पानी, माटो, कच्चा तेल, हाइड्रोलिक तेल, पायस |
|
-20 देखि +200 (FKM O-Ring संग) |
||||
1. मिल्दो O-ring सामग्री समावेश: R01 Nitrile रबर (NBR), R02 Fluororubber (FKM), आदि।
2. सील रिंग सामग्री: मानक सामग्री PTFE4; अन्य उपलब्ध सामग्रीहरूमा PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, आदि समावेश छन्।
अर्डर मोडेल: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Shaft Diameter * Groove Diameter * Groove Width - Material Code)
निर्दिष्ट प्यारामिटर दायरा भित्र आकारहरू उपलब्ध छन्।
|

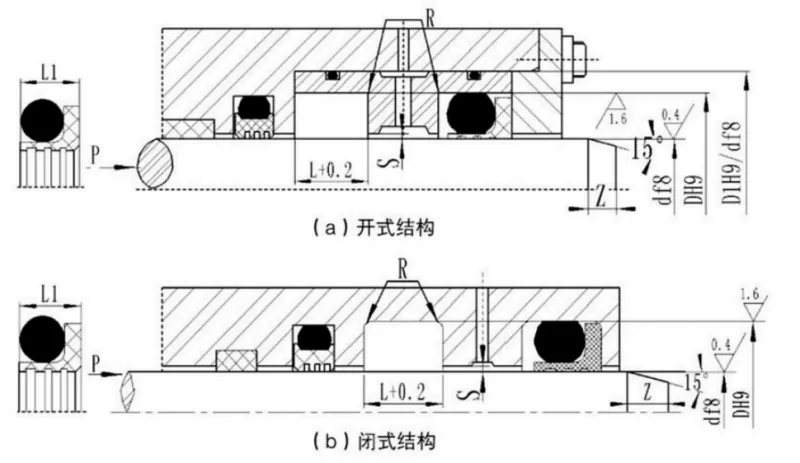

शाफ्ट व्यास दायरा मानक प्रकार d f8 RC2061 |
शाफ्ट व्यास दायरा भारी शुल्क d f8 RC2061-Z |
नाली व्यास D H9 |
नाली चौडाइ L+0.2 |
सील चौडाइ L1 |
कुनाको त्रिज्या Rmax |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग क्रस-सेक्शन व्यास |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
५~१५.९ |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१६~३८.९ |
५~१५.९ |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
३९~१०७.९ |
१६~३८.९ |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१०८~६७०.९ |
३९~१०७.९ |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
६७१~१६०० |
१०८~६७०.९ |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
नोट: 1. शाफ्ट व्यास ≤30 मिमी को लागी, खुला खाली डिजाइन सिफारिस गरिएको छ।
2. रोटरी सील अनुप्रयोगहरूको लागि, घुमाउने शाफ्ट सतह कठोरता HRC ≥58 हुनुपर्छ।
3. 30 MPa भन्दा बढि दबाबको लागि, एक H8/f8 फिट एक्सट्रुजन ग्यापको लागि सिफारिस गरिन्छ।
