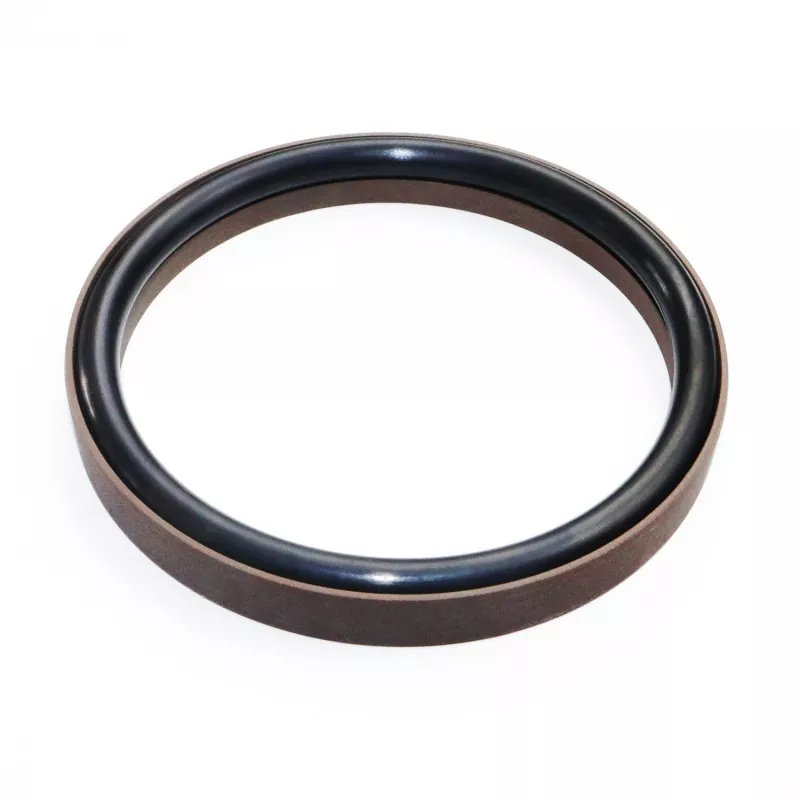

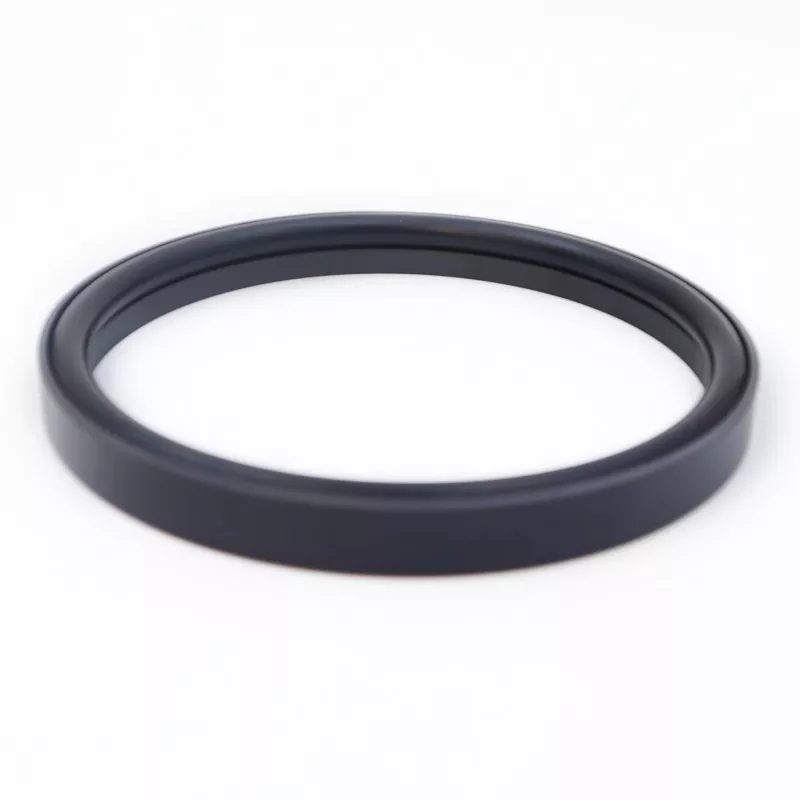

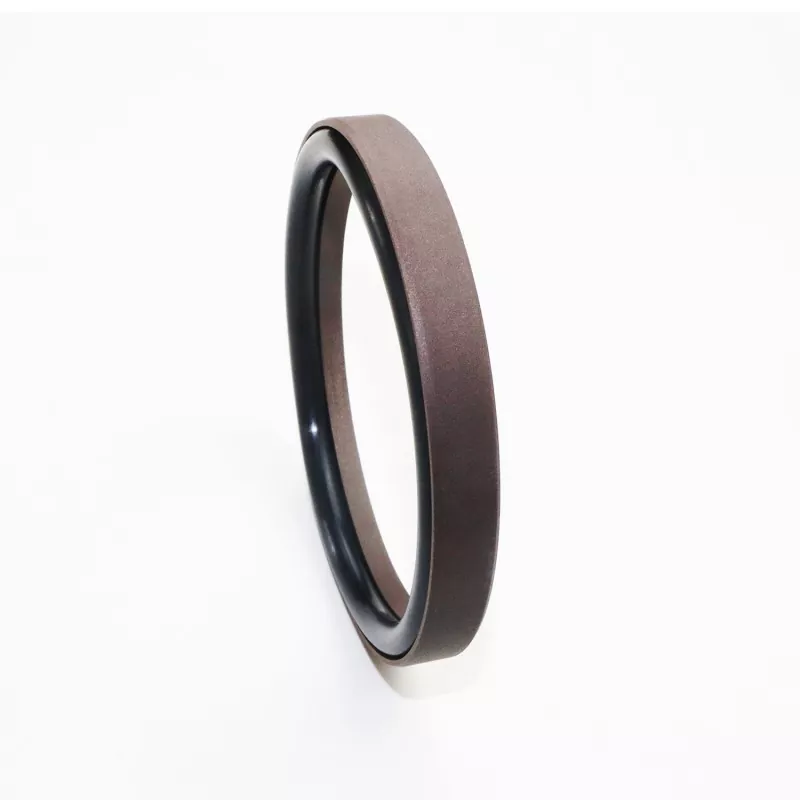

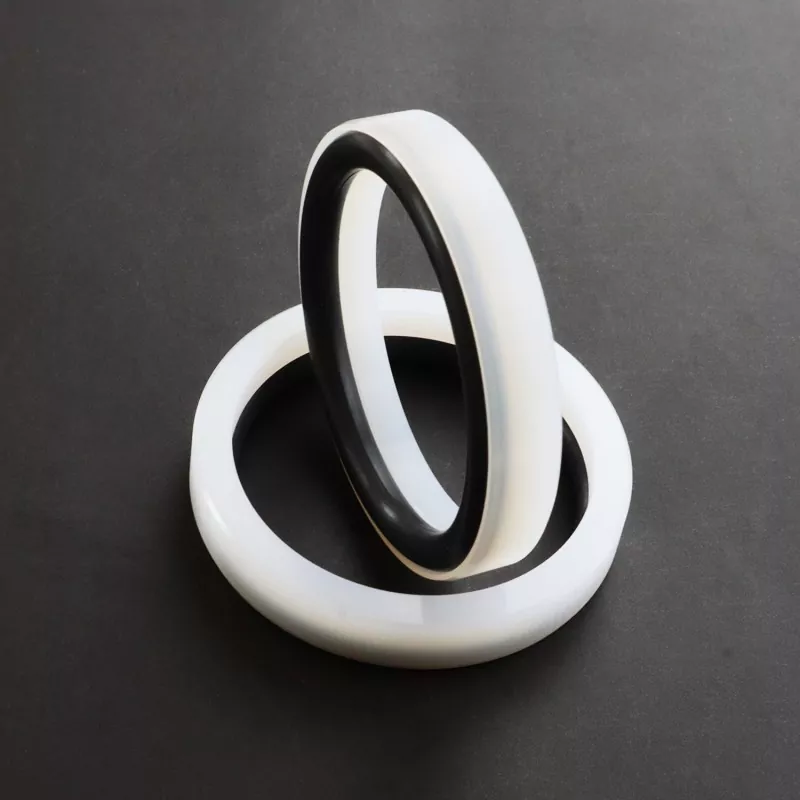

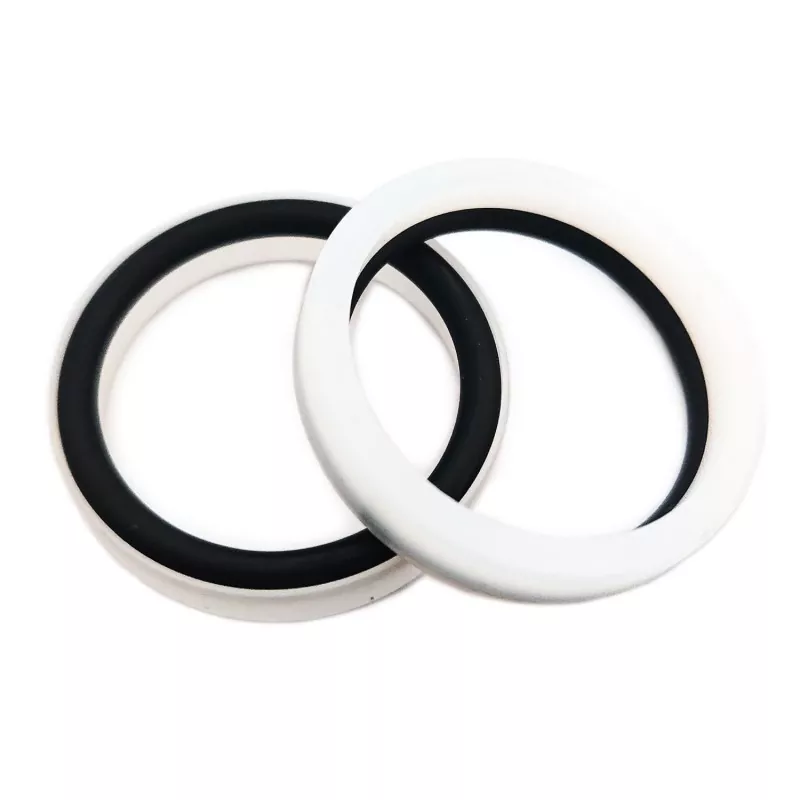

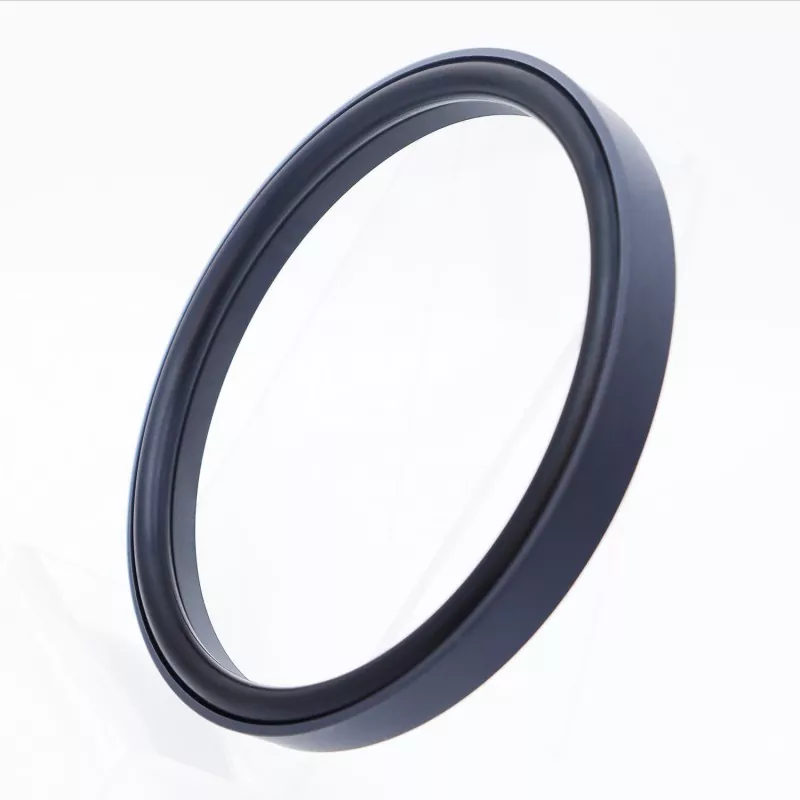

रडका लागि प्रबलित चरण संयुक्त सील (अल्ट्रा-उच्च चाप र पानी-आधारित अनुप्रयोगहरूको लागि डिजाइन गरिएको) मा PTFE (वा PTFE कम्पोजिट) बाट बनेको प्रबलित दायाँ-कोण सील रिंग र रबर ओ-रिंग हुन्छ। यो RC58 र RC59 शृङ्खलाहरूमा उपलब्ध छ, प्रयोग गरिएको विशिष्ट O-ring मा निर्भर गर्दछ (GB1235 मानकसँग अनुरूप)। यसले कम-घर्षण प्रदर्शन प्रदान गर्दछ - स्टार्टअपमा शून्य प्रतिरोध र स्टिक-स्लिप बिना सहज पारस्परिक गति सुनिश्चित गर्दै - र तेल-रहित वातावरणमा लामो-समय सञ्चालनको लागि उपयुक्त छ, जसले गर्दा उपकरणको विफलताको सम्भावना र मर्मत लागतहरू कम गर्दछ।
सील रिंग को अनुकूलित मोटाई को लागी धन्यवाद, पानी वा अन्य कम चिपचिपापन मिडिया संग प्रयोग गर्दा पनि सील प्रभावकारी प्रदर्शन गर्दछ। प्रबलित सील रिंगको संरचनात्मक डिजाइनले उच्च र अति-उच्च दबावहरूमा यसको प्रतिरोधलाई पनि बढाउँछ। सामान्यतया, यो छाप एक बन्द नाली मा स्थापित गर्न सकिँदैन।
1. कम घर्षण: न्यूनतम स्टार्टअप प्रतिरोध, सहज गति, समान गतिशील र स्थिर घर्षण, र कुनै स्टिक-स्लिप;
2. लामो सेवा जीवन: तेल-मुक्त स्नेहन अनुप्रयोगहरूको लागि उपयुक्त;
3. उच्च-दबाव र अति-उच्च-दबाव प्रणालीहरू, साथै कम-चिसोपन मिडिया जस्तै पानीको लागि उपयुक्त;
सीमा मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C) |
गति m/s |
मिडिया |
|
≤२०० |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
खनिजमा आधारित हाइड्रोलिक तेल, आगो प्रतिरोधी तरल पदार्थ (HFA/HFB), पानी, आदि। |
|
-20 देखि +200 (FKM O-Ring संग) |
1. मिल्दो O-ring सामग्री समावेश: RO1 Nitrile रबर (NBR), RO2 Fluoroelastomer (FKM), आदि।
2. सील रिंग सामग्री: मानक सामग्री PTFE3; वैकल्पिक सामग्रीहरूमा PTFE2, PTFE4, र अन्य उच्च प्रदर्शन प्लास्टिकहरू समावेश छन्।
अर्डर मोडेल: RC58—80x69.2x10.5—PTFE3—R01
मोडेल - बोर व्यास x ग्रूभ व्यास x ग्रूभ चौडाइ | PTFE3 - परिमार्जित PTFE सामग्री कोड | R01 - ओ-रिंग सामग्री कोड
प्यारामिटर दायरा भित्र निर्दिष्टीकरणहरू उपलब्ध छन्।
|

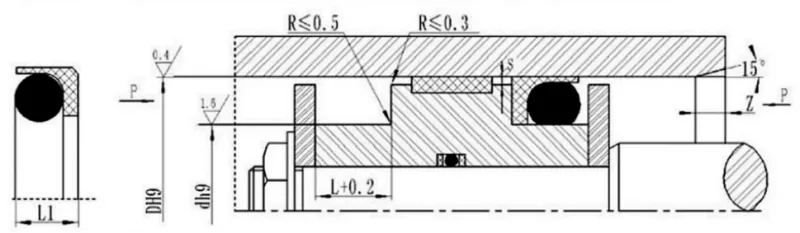

मानक मोडेल DH9 RC58 |
हल्का लोड DH9 RC58-Q |
भारी शुल्क DH9 RC58-Z |
नाली व्यास d h9 |
नाली चौडाइ L+0.2 |
सील उचाइ L1 |
कुनाको त्रिज्या Rmax |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग तार व्यास गर्नु |
|
|
<20MPA |
<60MPA |
|||||||||
|
८~१२.९ |
१३~२३.९ |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
१३~२३.९ |
२४~४९.९ |
९~१२.९ |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
२४~४९.९ |
५०~१२१.९ |
१३~२३.९ |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
५०~१२१.९ |
१२२~६९०.९ |
२४~४९.९ |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१२२~६९०.९ |
६९१~९९९ |
५०~१२१.९ |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
६९१~९९९ |
१०००~१५९९ |
१२२~६९०.९ |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
१०००~१५९९ |
>१६०० |
६९१~९९९ |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>१६०० |
- |
१०००~१५९९ |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
नोट: दबाव>60 MPa को लागि, सिल आधार क्षेत्रमा H8/f8 फिट सहिष्णुता प्रयोग गरिन्छ; अल्ट्रा-उच्च-दबाव सीलको लागि, Smax <0.05।
GB1235 O-Rings संग उपयुक्त; निर्दिष्ट प्यारामिटर दायरा भित्र कुनै पनि आकार आपूर्ति गर्न सकिन्छ।
|
एपर्चर दायरा D H9 |
नाली व्यास d h9 |
नाली चौडाइ L+0.2 |
रेडियल क्लियरेन्स Smax |
कुनाको त्रिज्या Rmax |
च्याम्फर Zmin |
ओ-रिंग तार व्यास गर्नु |
|
|
<20MPA |
<60MPA |
||||||
|
१०~५४ |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
५५~१६५ |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
१६६~१५०० |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
