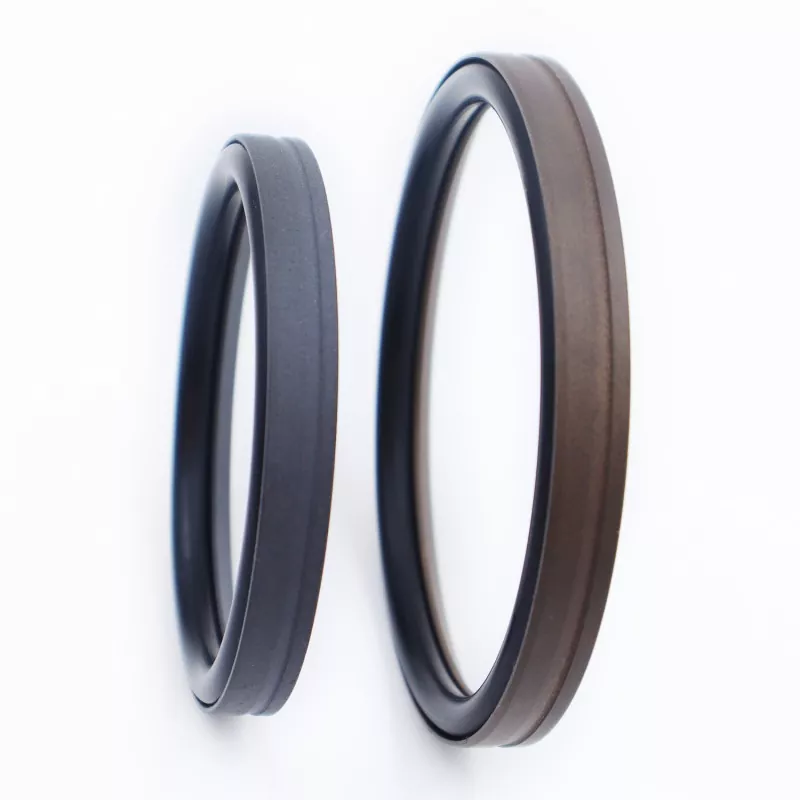

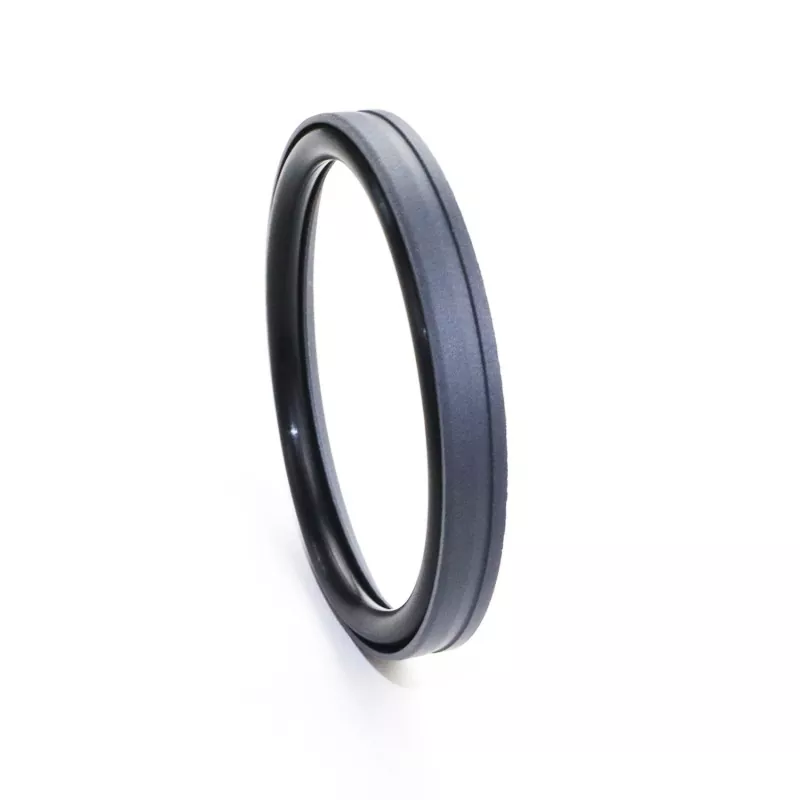

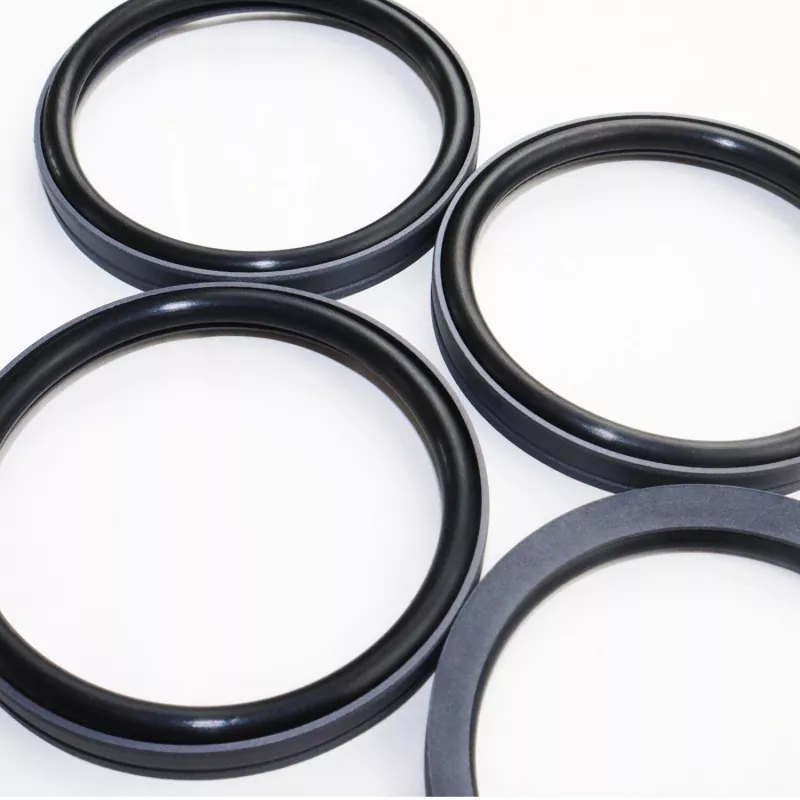

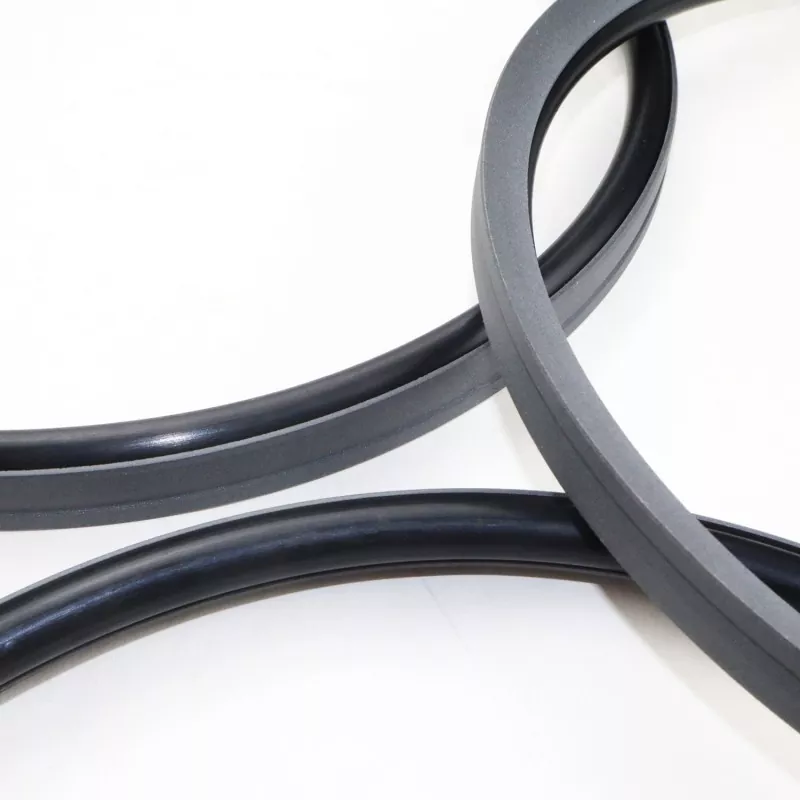

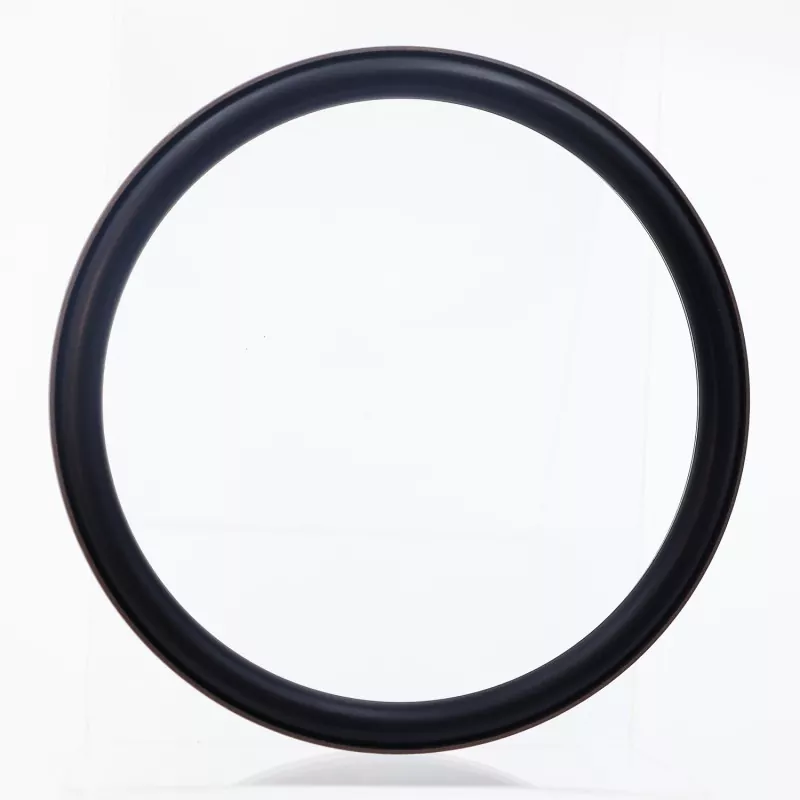

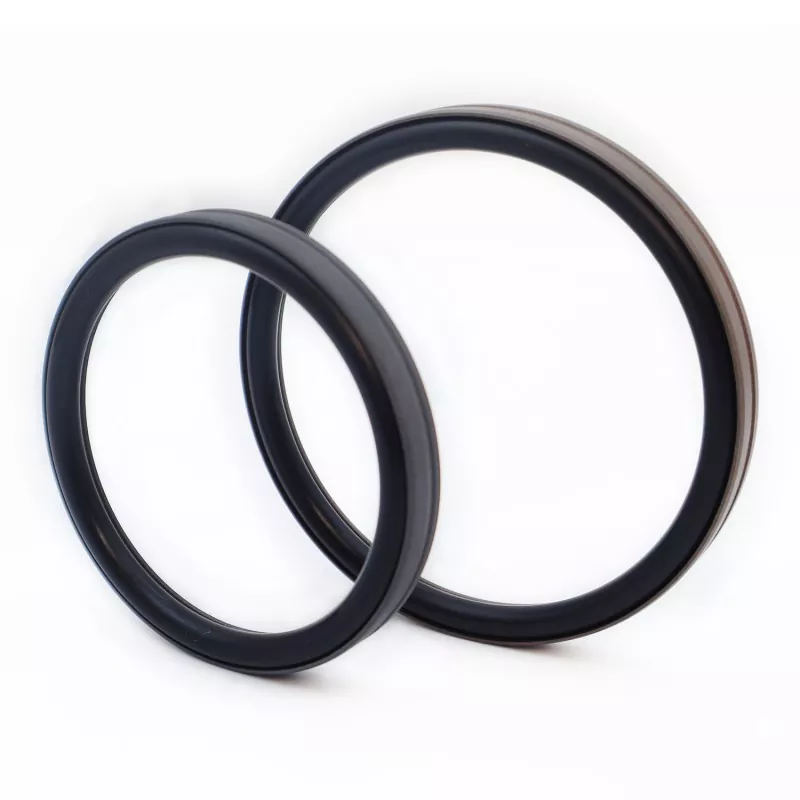

बोर फुट प्रकारको कम्बाइन्ड सिलमा PTFE (वा PTFE कम्पोजिट) र रबर O-Ring बाट बनेको खुट्टाको आकारको सीलिङ रिङ हुन्छ; यो हाइड्रोलिक र वायमेटिक पारस्परिक अनुप्रयोगहरूमा एकल-अभिनय सीलको लागि डिजाइन गरिएको हो। यो मिल्दो O-ring (GB1235 मानक संग अनुरूप) मा आधारित RC53 र RC54 श्रृंखला मा वर्गीकृत गरिएको छ। सील रिंगको पातलो-ओठ डिजाइनको लागि धन्यवाद, यसले उत्कृष्ट फलो-अप क्षतिपूर्ति र उच्च सील प्रदर्शन प्रदान गर्दछ। यसले उच्च र कम-दबाव दुवै अवस्थाहरूमा राम्रो प्रदर्शन गर्दछ, "स्टिक-स्लिप" (क्रलिङ) बिना सञ्चालन गर्दछ, लामो-समयको तेल-मुक्त सीललाई समर्थन गर्दछ, र उच्च-दबाव सिलिन्डर पिस्टनहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ।
खुट्टा-आकारको सील सतहमा वेज-आकारको नालीले घर्षण कम गर्दा सीलको अखण्डता र प्रदूषण प्रतिरोध बढाउँछ। संरचनात्मक डिजाइनले सीलको दबाब वहन गर्ने क्षमतालाई पनि सुधार गर्दछ। सामान्यतया, यो बन्द grooves मा स्थापना को लागी उपयुक्त छैन।
1. दुबै हाइड्रोलिक र वायमेटिक अनुप्रयोगहरूको लागि उपयुक्त;
2. उच्च र कम-दबाव अवस्था दुवै अन्तर्गत उत्कृष्ट सील प्रदर्शन;
3. कम घर्षण, न्यूनतम ब्रेकअवे प्रतिरोध, सहज गति, समान गतिशील र स्थिर घर्षण, र कुनै स्टिक-स्लिप;
4. लामो सेवा जीवन; तेल-मुक्त स्नेहन अनुप्रयोगहरूको लागि उपयुक्त;
5. उच्च-दबाव र अति-उच्च-दबाव सीलको लागि उपयुक्त;
सीमा मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C) |
गति m/s |
मिडिया |
|
≤१०० |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
खनिजमा आधारित हाइड्रोलिक तेल, आगो प्रतिरोधी तरल पदार्थ (HFA/HFB), ग्यासहरू, आदि। |
|
-२० देखि +१८० (FKM O-Ring सँग) |
1. मिल्दो O-ring सामग्री समावेश: R01 Nitrile रबर (NBR), R02 Fluoroelastomer (FKM), आदि।
2. सील रिंग सामग्री: मानक सामग्री PTFE3; अन्य उपलब्ध सामग्रीहरूमा PTFE2, PTFE4, र अन्य उच्च-प्रदर्शन प्लास्टिकहरू समावेश छन्।
अर्डर मोडेल: RC53-80x69.6x9.8-PTFE3-R01
बोर व्यास x ग्रूभ व्यास x नाली चौडाई | PTFE3: परिमार्जित PTFE सामग्री कोड | R01: ओ-रिंग सामग्री कोड
प्यारामिटर दायरा भित्र कुनै पनि आकार उपलब्ध छ
|

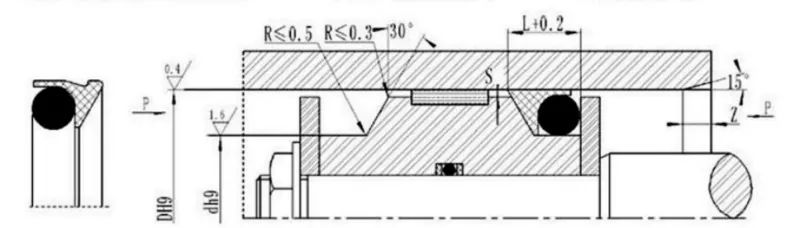

एपर्चर दायरा D H9 |
नाली व्यास d h9 |
नाली चौडाइ L+0.2 |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग तार व्यास गर्नु |
|
|
<40Mpa |
<60Mpa |
|||||
|
१३ ~ २४ |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
२५~४९ |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
५०~१२१ |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
१२२~१५०० |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 O-Rings संग उपयुक्त; निर्दिष्ट दायरा भित्र कुनै पनि आकार आपूर्ति गर्न सकिन्छ।
|
एपर्चर दायरा D H9 |
नाली व्यास d h9 |
नाली चौडाइ L+0.2 |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग तार व्यास गर्नु |
|
|
<40Mpa |
<60Mpa |
|||||
|
१२~४९ |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
५०~१६९ |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
१७०~१५०० |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
नोट: दबाव>60 MPa को लागि, सिल आधार क्षेत्रमा H8/8 फिट सहिष्णुता प्रयोग गरिन्छ, र अल्ट्रा-उच्च-दबाव सिल क्लियरेन्स Smax <0.05 हो।
