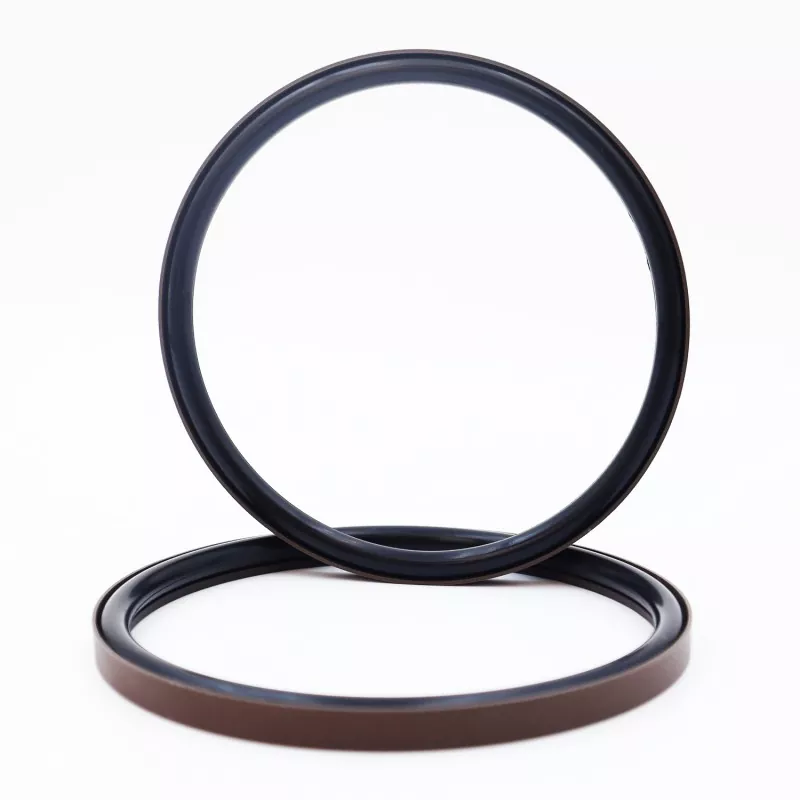

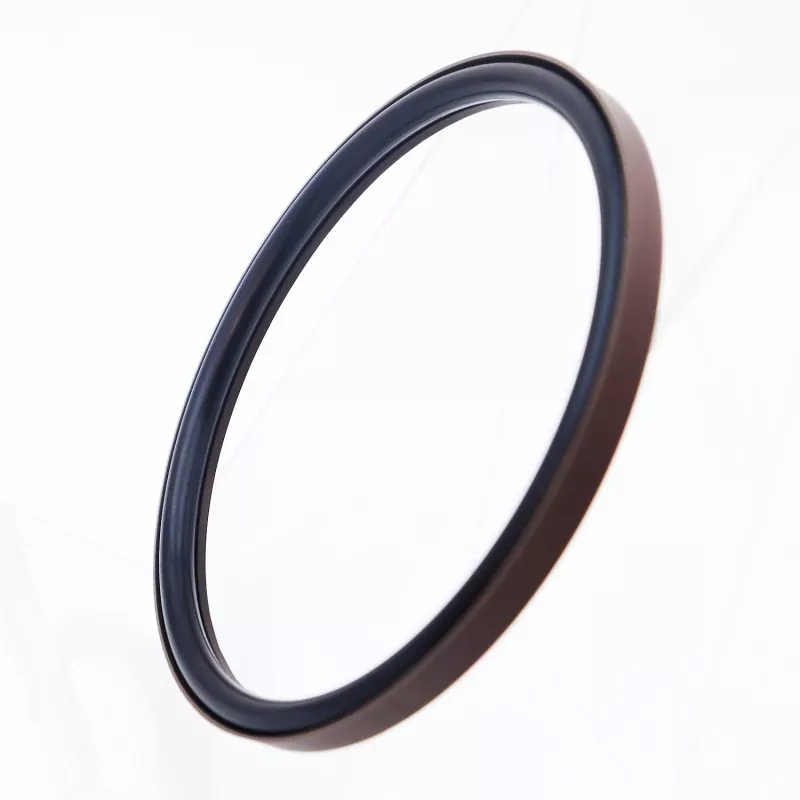

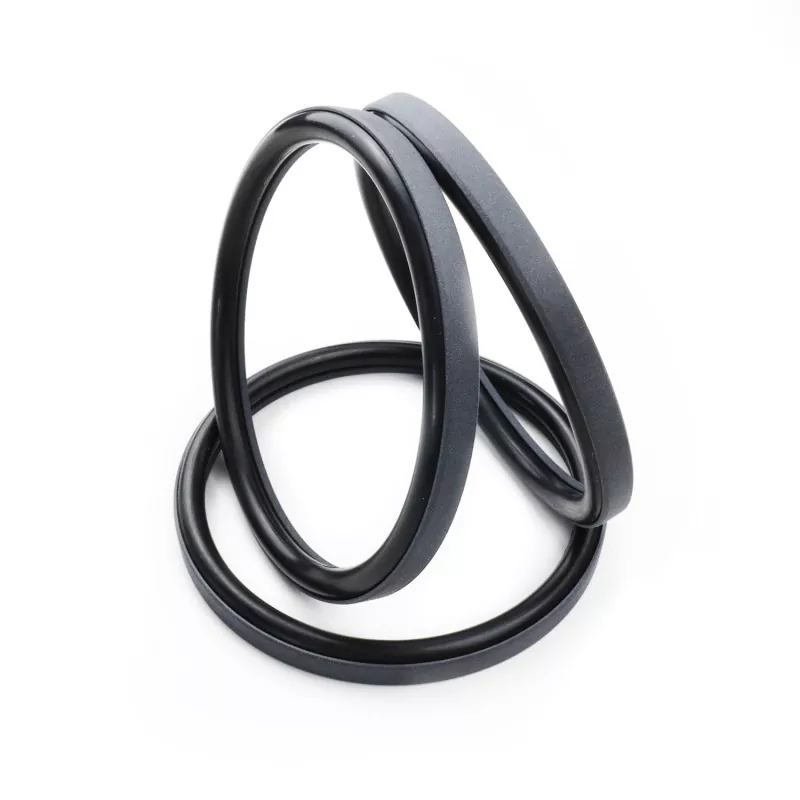

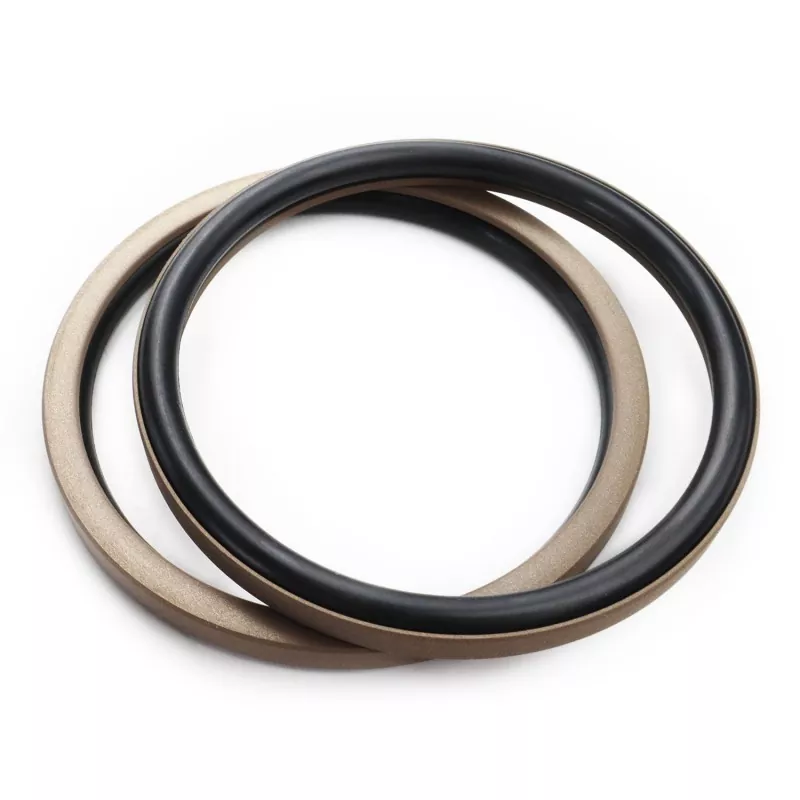

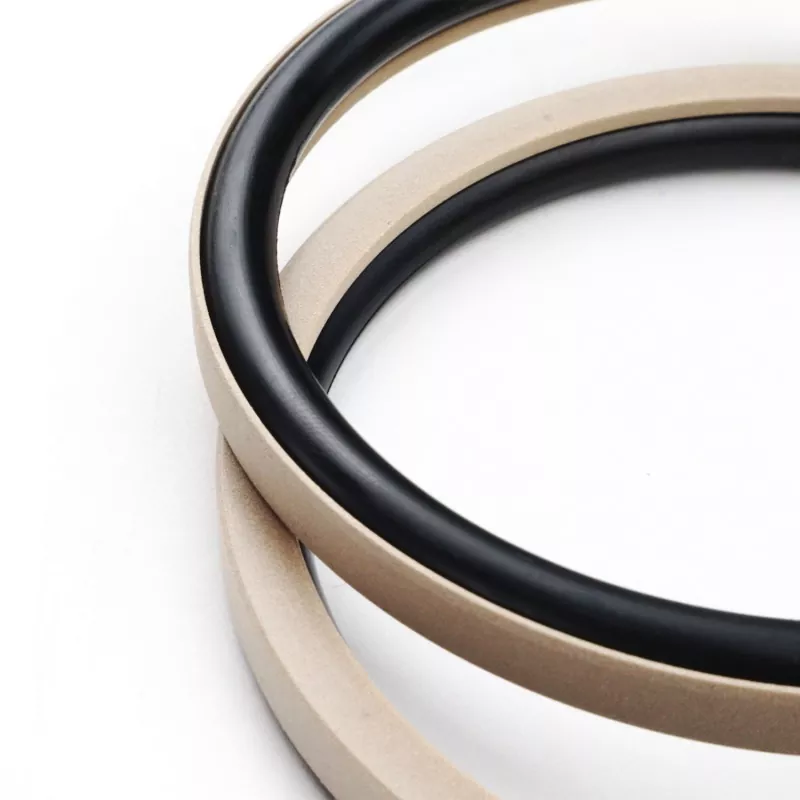

पिस्टनको लागि दायाँ कोण संयुक्त सीलमा PTFE (वा PTFE कम्पोजिट) र रबर O-Ring बाट बनेको दायाँ-कोण सिलिंग रिंग हुन्छ; यो हाइड्रोलिक र वायमेटिक पारस्परिक अनुप्रयोगहरूमा एकल-अभिनय सीलको लागि डिजाइन गरिएको हो। यो मिल्दो O-ring (GB1235 मानक संग अनुरूप) मा आधारित RC51 र RC52 श्रृंखला मा वर्गीकृत गरिएको छ। दायाँ-कोण सील रिंगले पातलो-ओठ डिजाइनको विशेषता दिन्छ जसले उत्कृष्ट फलो-अप क्षतिपूर्ति क्षमताहरू प्रदान गर्दछ, परिणामस्वरूप उच्च सील प्रदर्शन।
उत्पादनले घर्षण र न्यूनतम ब्रेकआउट घर्षणको कम गुणांक प्रदान गर्दछ। यसले सन्तुलित गतिशील र स्थिर घर्षण सुनिश्चित गर्दछ, "स्टिक-स्लिप" (जर्की गति) बिना सहज रूपमा सञ्चालन गर्दछ, तेल-रहित स्नेहन अवस्थाहरूलाई समर्थन गर्दछ, र लामो सेवा जीवनको गर्व गर्दछ।
यसको कम्प्याक्ट संरचना मानक ग्रूभहरूमा फिट हुन्छ र सजिलो स्थापना र मर्मतसम्भारको लागि अनुमति दिन्छ, यसले विभिन्न हाइड्रोलिक सिलिन्डरहरूको पिस्टन एसेम्बलीहरूको लागि एक आदर्श सील विकल्प बनाउँछ।
1. दुबै हाइड्रोलिक र वायमेटिक अनुप्रयोगहरूको लागि उपयुक्त;
2. उच्च र कम-दबाव वातावरण दुवै मा उत्कृष्ट सील प्रदर्शन;
3. कम घर्षण, न्यूनतम ब्रेकआउट घर्षण, सहज सञ्चालन, सन्तुलित गतिशील र स्थिर घर्षण, र कुनै स्टिक-स्लिप;
4. लामो सेवा जीवन; तेल-मुक्त स्नेहन अनुप्रयोगहरूको लागि उपयुक्त;
5. कम्प्याक्ट डिजाइन; स्थापना र मर्मत गर्न सजिलो;
सीमा मानहरू एकै साथ हुनु हुँदैन।
|
दबाव (MPa) |
तापक्रम (°C) |
गति m/s |
मिडिया |
|
≤70 |
-35 देखि +100 (NBR O-ring संग) |
≤६ |
खनिजमा आधारित हाइड्रोलिक तेल, आगो प्रतिरोधी तरल पदार्थ (HFA/HFB), ग्यासहरू, आदि। |
|
-२० देखि +१८० (FKM O-Ring सँग) |
1. सँगैको O-ring को लागि सामग्रीहरू समावेश छन्: R01 Nitrile रबर (NBR), R02 Fluoroelastomer (FKM), आदि।

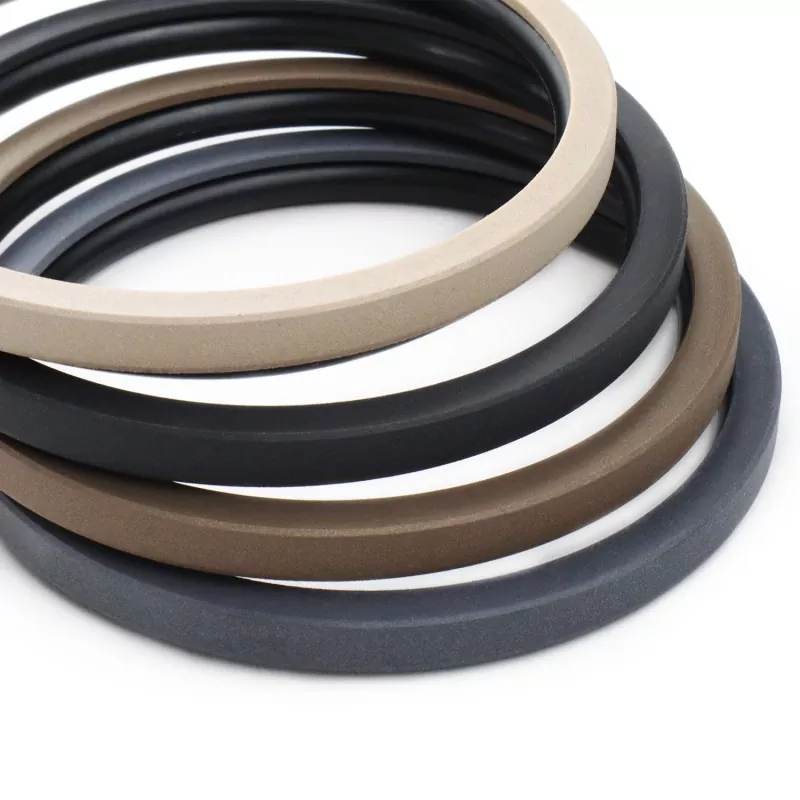

2. सील रिंग सामग्री: मानक सामग्री PTFE3; अन्य उपलब्ध विकल्पहरूमा PTFE2, PTFE4, र अन्य उच्च-प्रदर्शन प्लास्टिकहरू समावेश छन्।

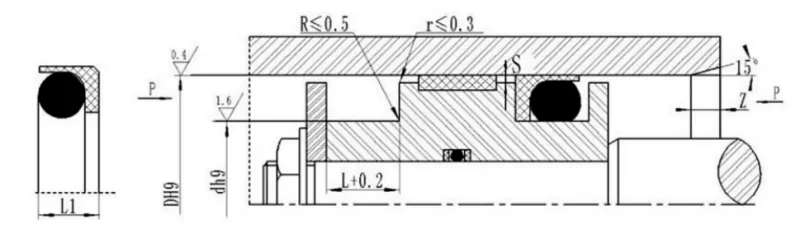

अर्डर मोडेल: RC51—80x70x7.6—PTFE3—R01
मोडेल - सिलिन्डर बोर x ग्रूभ व्यास x ग्रूभ चौडाइ | PTFE3: परिमार्जित PTFE सामग्री कोड | R01: ओ-रिंग सामग्री कोड
निर्दिष्ट दायरा भित्र निर्दिष्टीकरणहरू उपलब्ध छन्।
|
मानक मोडेल DH9 RC51 |
हल्का लोड DH9 RC51-Q |
भारी शुल्क DH9 RC51-Z |
नाली व्यास d h9 |
नाली चौडाइ L+0.2 |
सील उचाइ L1 |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग तार व्यास गर्छ |
|
|
<20MPA |
<40MPA |
||||||||
|
८~१२ |
१२.९~२३.९ |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
१२.९~२३.९ |
२४~४९.९ |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
२४~४९.९ |
५०~१२१.९ |
१२.९~२३.९ |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
५०~१२१.९ |
१२२~६९०.९ |
२४~४९.९ |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
१२२~६९०.९ |
६९१~९९९ |
५०~१२१.९ |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
६९१~९९९ |
१०००~१५९९ |
१२२~६९०.९ |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
१०००~१५९९ |
≥१६०० |
६९१~९९९ |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥१६०० |
- |
१०००~१५९९ |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
नोट:1. लाइट-ड्युटी श्रृंखला 30 मिमी भन्दा चौडा बन्द ग्रूभहरूमा स्थापना गर्न सजिलो छ।
2. कृपया बन्द ग्रूभहरूमा स्थापनाको बारेमा कम्पनीसँग परामर्श गर्नुहोस्।
3. 40 MPa भन्दा बढी दबाबको लागि, सिल आधार क्षेत्रको लागि H8/f8 फिट सहनशीलता प्रयोग गर्नुहोस्।
