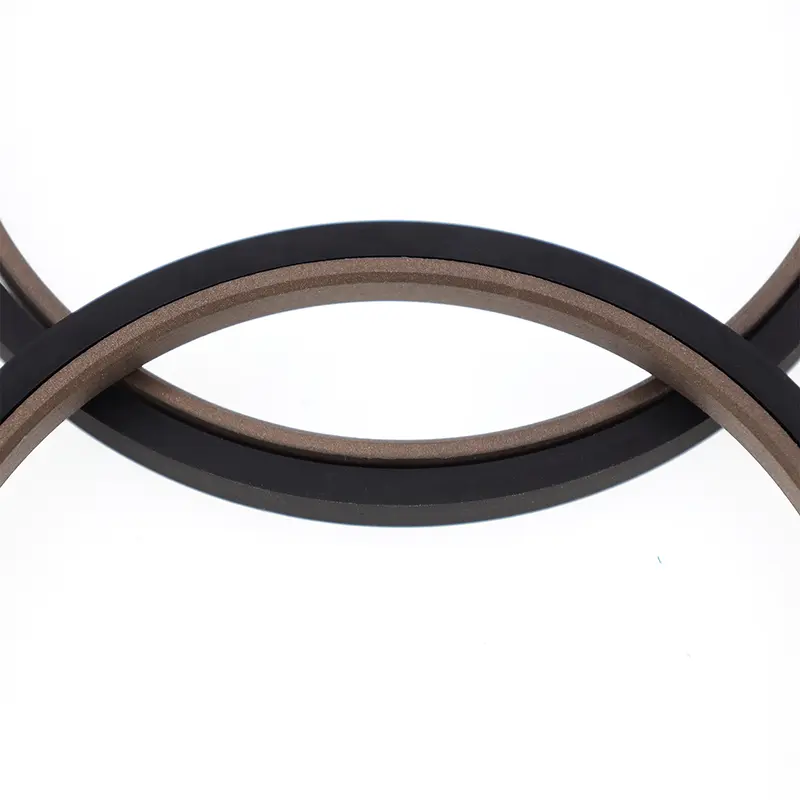

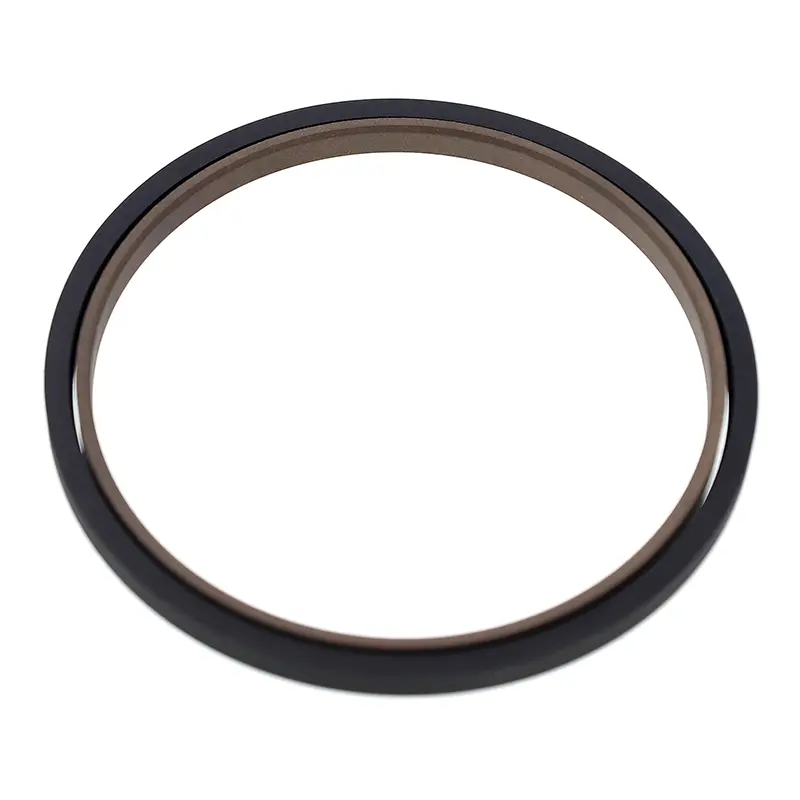

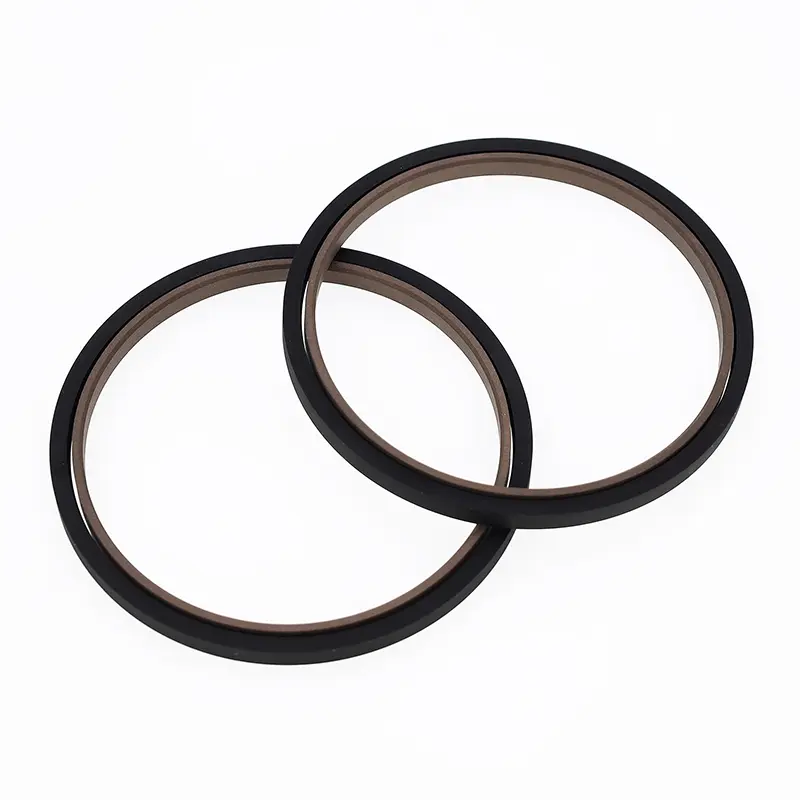

पिस्टन रडहरूको लागि आयताकार संयोजन सीलमा PTFE भरिएको आयताकार सील रिंग र एक आयताकार रबर रिंग हुन्छ। यो हाइड्रोलिक र वायमेटिक अनुप्रयोग पारस्परिक मा द्विदिश दबाव सील लागि उपयुक्त छ। आयताकार औंठीले रेडियल बल प्रदान गर्दछ र सील औंठी पहिरनको लागि क्षतिपूर्ति दिन्छ। ३० मिमी भन्दा कम व्यासको रडको लागि, स्प्लिट (खुला) ग्रूभ डिजाइन प्रयोग गर्नुपर्छ।
विशेषताहरु:
1. कम घर्षण, कम सुरुआती प्रतिरोध, चिकनी आन्दोलन, समान गतिशील र स्थिर घर्षण, र कुनै क्रीप;
2. हाइड्रोलिक र वायमेटिक अनुप्रयोगहरूको लागि दोहोरो-उद्देश्य सील, द्विदिश दबाव सीलको लागि उपयुक्त;
3. लामो सेवा जीवन, तेल मुक्त स्नेहन लागि उपयुक्त;
4. सजिलो स्थापना र मर्मतका लागि कम्प्याक्ट डिजाइन।
लागू हुने अपरेटिङ सर्तहरू (चरम मानहरू एकैसाथ देखिनु हुँदैन)
|
दबाब Mpa |
तापमान ℃ |
गति m/s |
मध्यम |
एक्सट्रुजन ग्याप एसअधिकतम |
|
≤४० |
-35~+100 (मिल्ने आयताकार रिंग NBR) |
≤४ |
खनिज आधारित हाइड्रोलिक तेल, ज्वाला retardant तरल पदार्थ (HFA/HFB), पानी, ग्याँस, आदि। |
०.४ (~२५MPA) |
|
-20~+200 (मिल्ने आयताकार रिंग FKM) |
०.२ (~४०MPA) |
सामग्री चयन
1. उपलब्ध आयताकार सामग्रीहरू: R01 nitrile रबर (NBR), RO2 फ्लोरोरुबर (FKM), आदि।
2. सील रिंग सामग्री: PTFE2, PTFE3, PTFE4 (सामग्री विवरण हेर्नुहोस्)।
अर्डर गर्ने उदाहरण
अर्डर मोडेल SPN-d*DL-PTFE3-R01: रड व्यास*ग्रुभ तल्लो व्यास*ग्रुभ चौडाइ
SPN मोडेल PTFE3 - परिमार्जित PTFE सामग्री कोड R01 - आयताकार घण्टी सामग्री कोड
