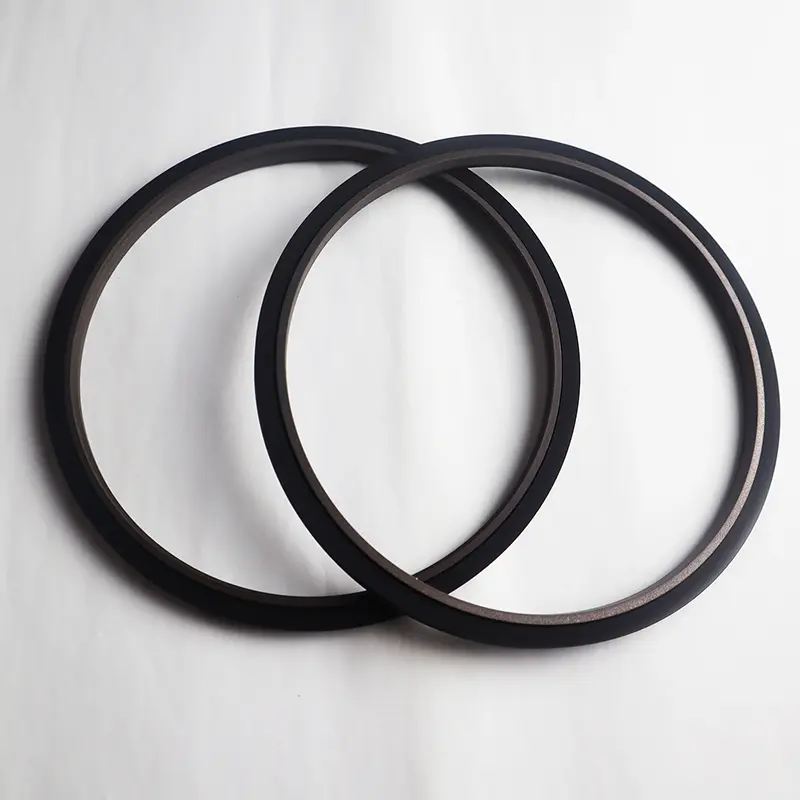

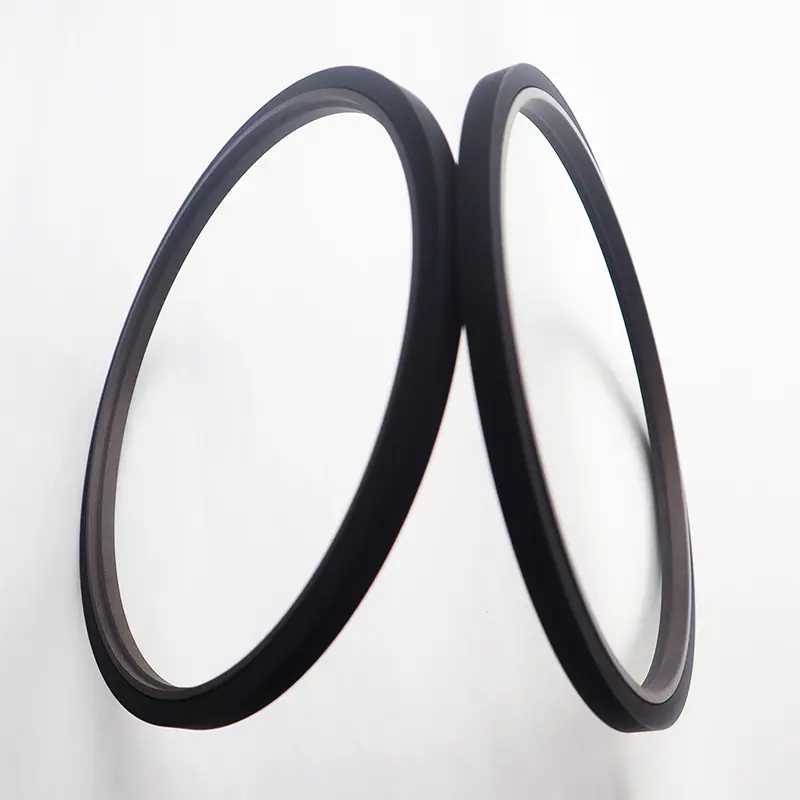

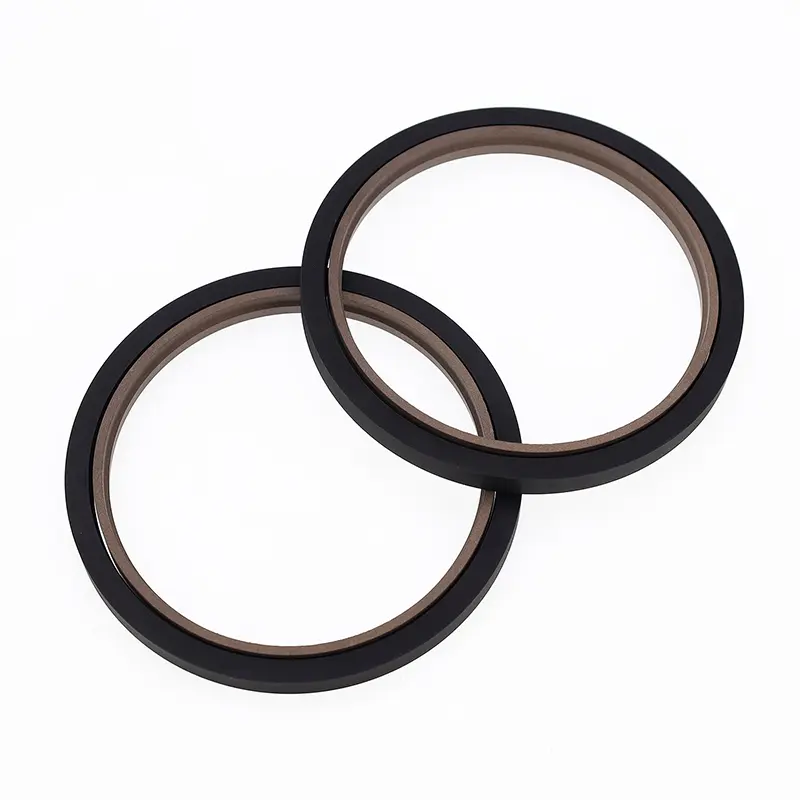

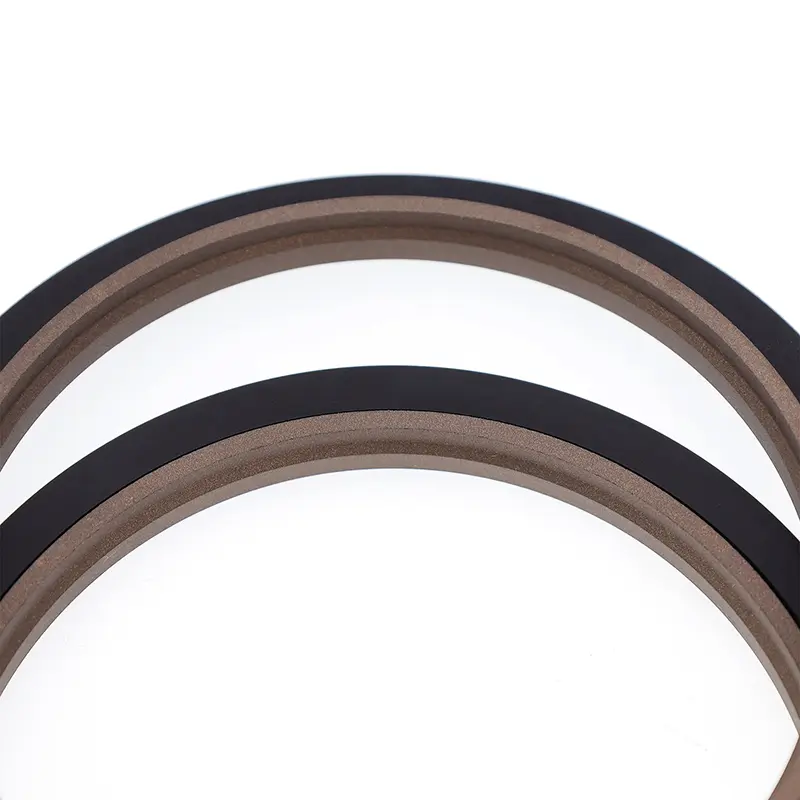

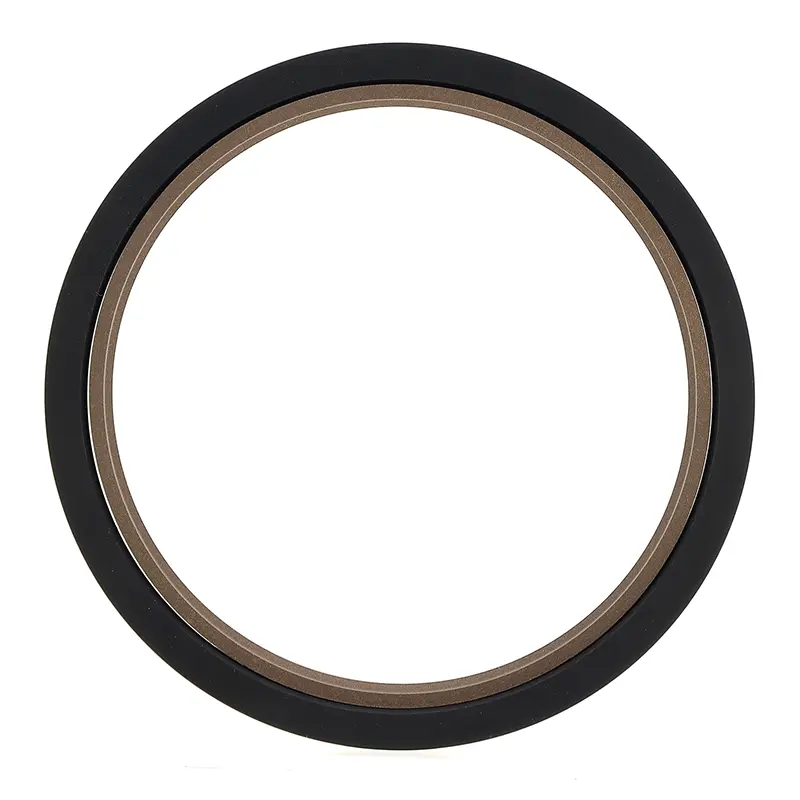

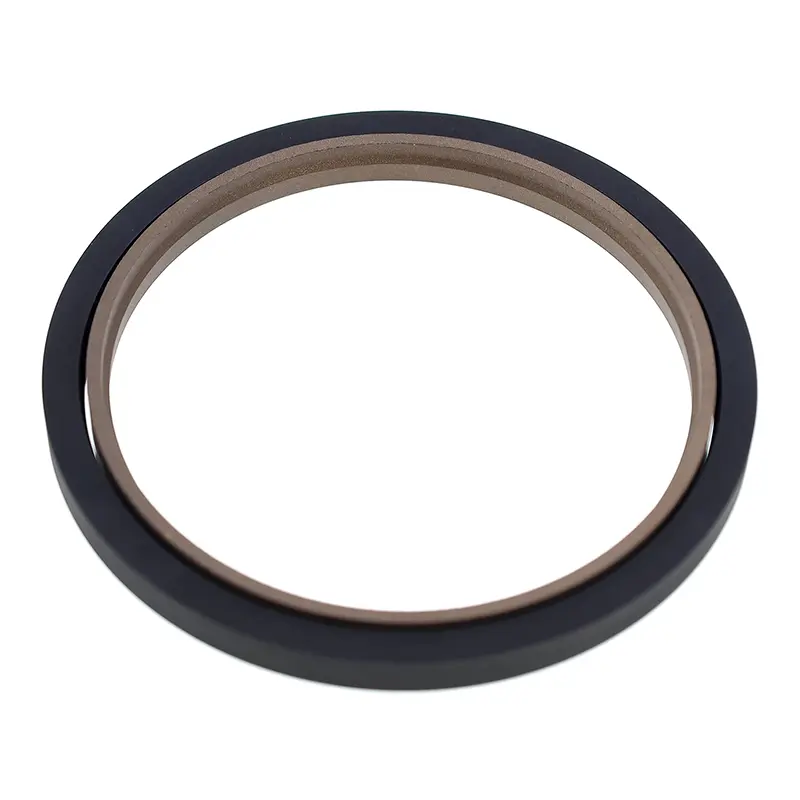

हेभी-ड्युटी पिस्टन रड स्टेप सिलहरू (स्टेप सिलहरू) मा PTFE भरिएको स्टेप्ड सील रिंग र एक आयताकार रबर रिंग हुन्छ। तिनीहरू हाइड्रोलिक अनुप्रयोगहरू पारस्परिक रूपमा दिशाहीन दबाव सीलको लागि उपयुक्त छन्। आयताकार औंठीले रेडियल बल प्रदान गर्दछ र सील औंठी पहिरनको लागि क्षतिपूर्ति दिन्छ। तिनीहरू सामान्यतया एक गाइड औंठी संग संयोजन मा प्रयोग गरिन्छ। स्प्लिट (खुला) ग्रूभहरू 30 मिमी भन्दा कम व्यासको लागि प्रयोग गर्नुपर्छ। तिनीहरू सामान्यतया भारी शुल्क हाइड्रोलिक उपकरणहरूमा प्रयोग गरिन्छ।
विशेषताहरु:
1. कम घर्षण, कम सुरुआती प्रतिरोध, चिकनी आन्दोलन, समान गतिशील र स्थिर घर्षण, र कुनै क्रीप;
2. दबाब र कठोर परिस्थितिहरूमा उच्च दबाव स्थिरता;
3. लामो सेवा जीवन, तेल-मुक्त सिलहरूको लागि उपयुक्त;
4. पानी जस्तै कम चिपचिपापन मिडिया सील गर्न को लागी उपयुक्त।
लागू हुने अपरेटिङ सर्तहरू (चरम मानहरू एकैसाथ देखिनु हुँदैन)
|
दबाब Mpa |
तापमान ℃ |
गति m/s |
मध्यम |
|
≤60 |
-35~+100 (O-ring NBR सँग मिल्दोजुल्दो) |
≤६ |
खनिज आधारित हाइड्रोलिक तेल, ज्वाला retardant तरल पदार्थ (HFA/HFB), पानी, आदि। |
|
-20~+200 (ओ-रिंग FKM मिल्दो) |
सामग्री चयन
1. उपलब्ध आयताकार घण्टी सामग्री: R01 nitrile रबर (NBR), R02 fluororubber (FKM), आदि।
2. सील रिंग सामग्री: PTFE2, PTFE3, PTFE4, PU, आदि। (सामग्री विवरण हेर्नुहोस्)।
अर्डर गर्ने उदाहरण

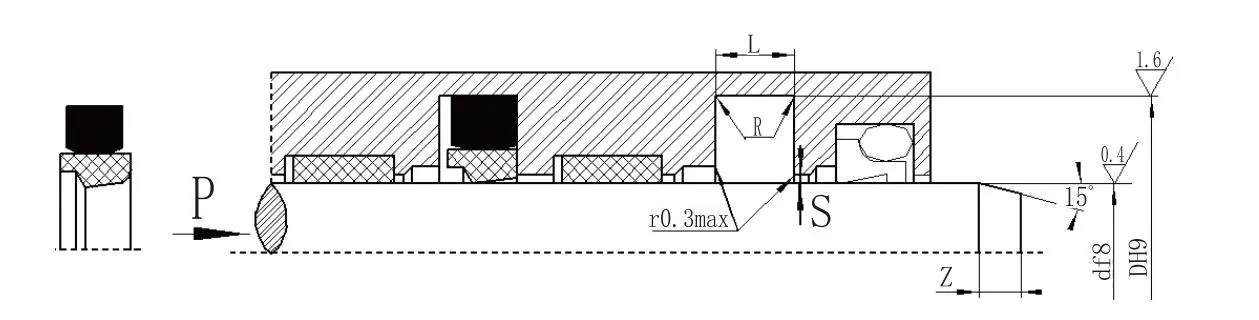

अर्डर मोडेल: RC12 - 40 x 55 x 7.5 मिमी - PTFE3 - RO1 मोडेल - रड व्यास x ग्रूभ व्यास x ग्रूभ चौडाइ; PTFE3 - परिमार्जित PTFE सामग्री कोड; R01 - आयताकार रिङ सामाग्री कोड
