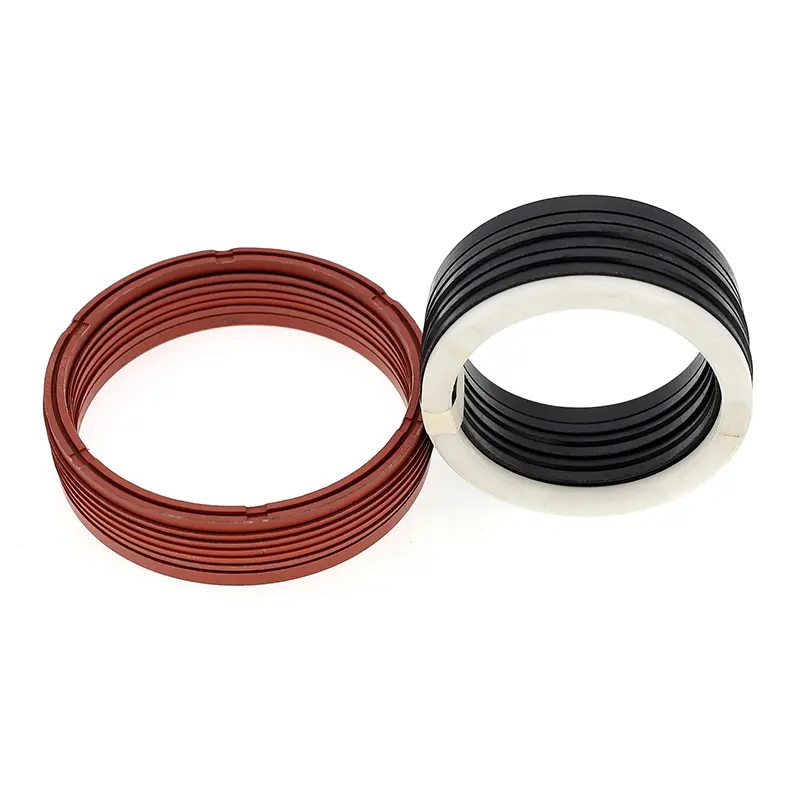

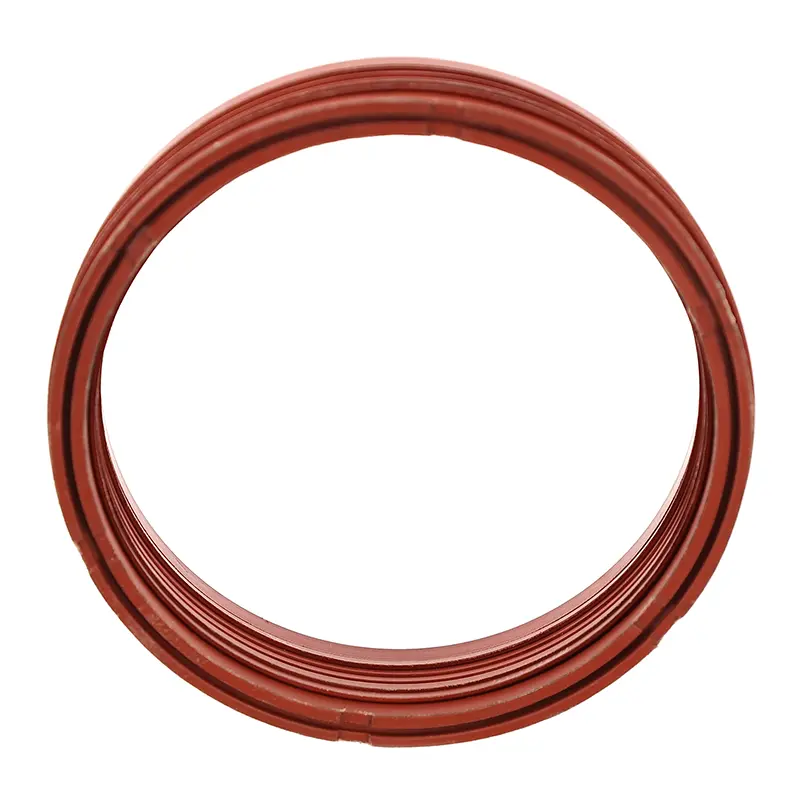

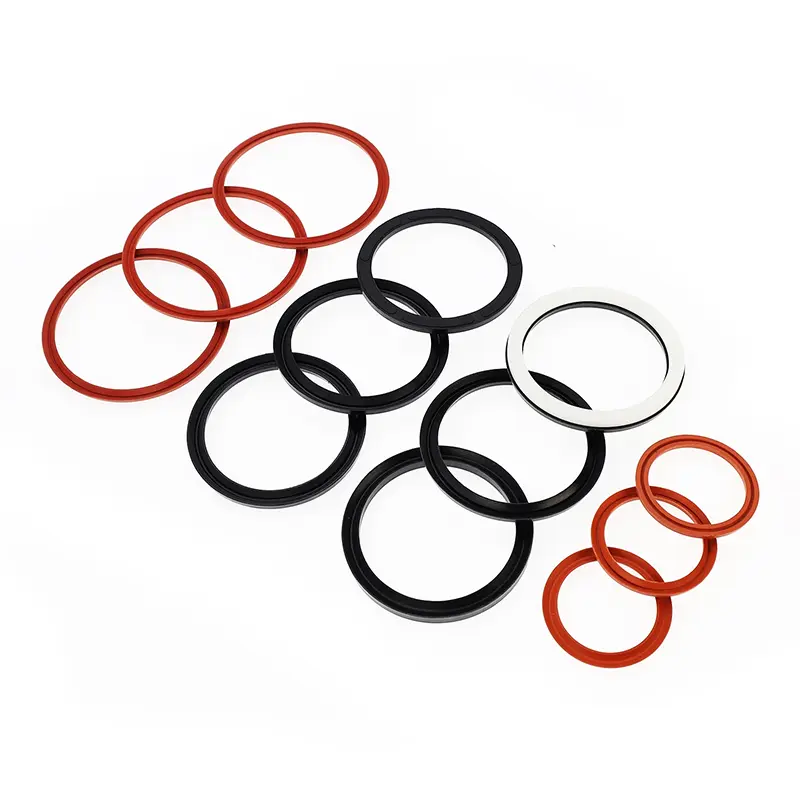

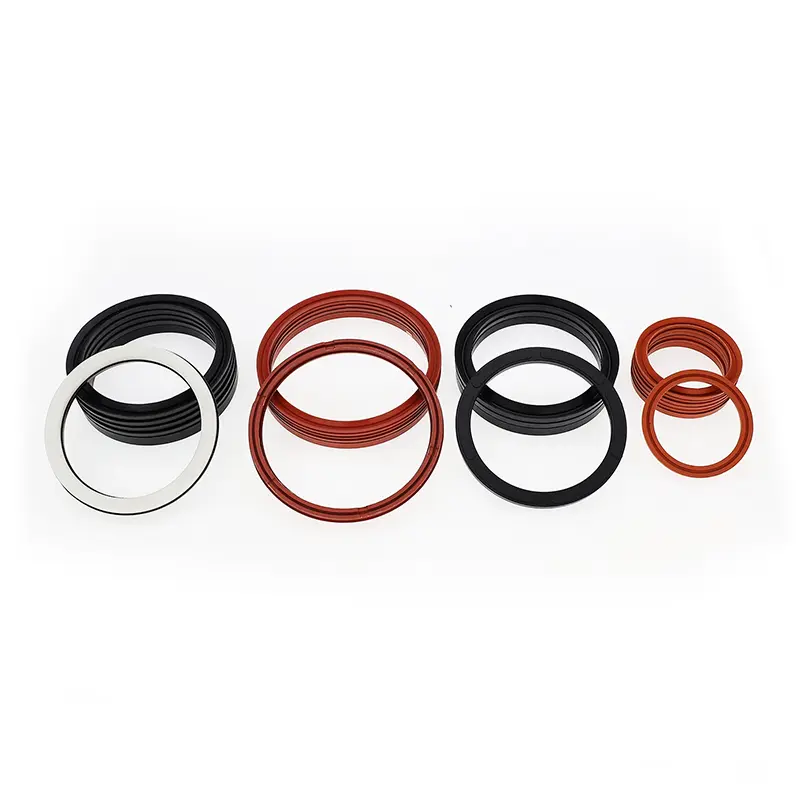

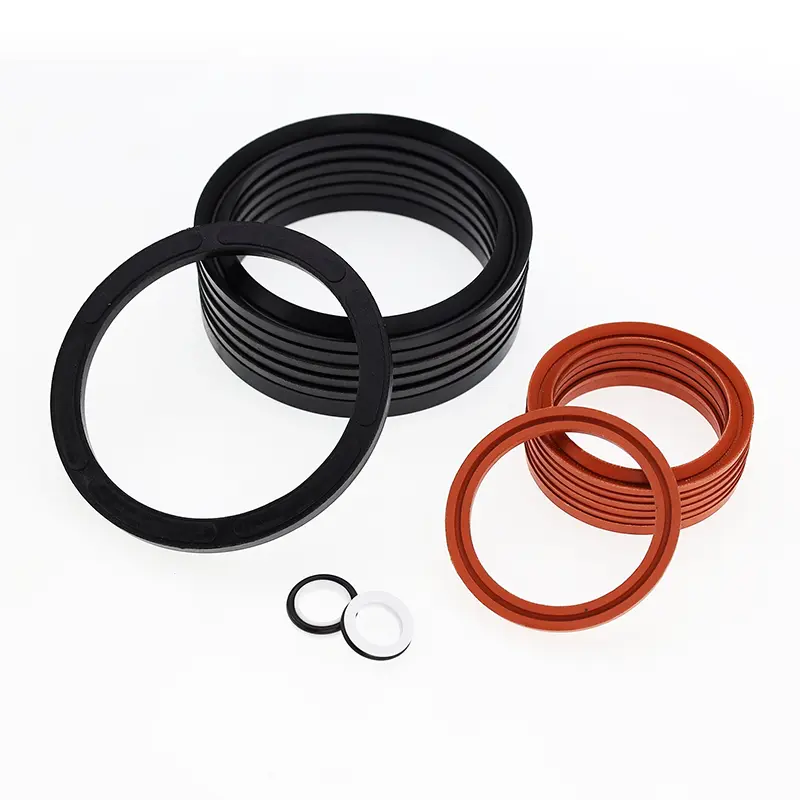

पिस्टन रडहरूका लागि V-आकारको संयोजन सिलमा सेट (कम्तीमा तीन) V-आकारको सीलिङ रिङहरू, कम्प्रेसन रिङ, र समर्थन औंठीहरू हुन्छन्। यो रेसिप्रोकेटिंग हाइड्रोलिक अनुप्रयोगहरूमा दिशाहीन दबाव सीलको लागि उपयुक्त छ। सील सामग्रीसँग मिल्दो ग्रीस स्थापनाको समयमा लागू गर्नुपर्छ। यसलाई मोनोलिथिक (बन्द) नालीमा स्थापना गर्न सकिँदैन।
विशेषताहरु:
1. विभिन्न अनुप्रयोगहरू अनुरूप इष्टतम समायोजनको लागि अनुमति दिँदै, सामग्रीहरूको एक विस्तृत श्रृंखला उपलब्ध छ।
2. कठोर अपरेटिङ अवस्थाहरूमा प्रयोगको लागि उपयुक्त, लगभग सबै मिडिया र माग अवस्थाहरूमा अनुकूलन।
3. लामो सेवा जीवन, तेल-रहित स्नेहन सिलहरूको लागि उपयुक्त (उपयुक्त सामग्री चयनको साथ)।
4. ग्यास्केट समायोजन गरेर समायोज्य सील प्रदर्शन र घर्षण प्राप्त गर्न सकिन्छ, र अक्षीय आयाम V-आकारको सील रिंगहरू थपेर वा हटाएर समायोजन गर्न सकिन्छ।
5. कमजोर सील सतह गुणस्तर संग पनि प्रभावकारी।
लागू हुने अपरेटिङ सर्तहरू (चरम मानहरू एकैसाथ देखिनु हुँदैन)
|
दबाब Mpa |
तापमान ℃ |
गति m/s |
मध्यम |
|||
|
≤60 |
-35~+100 (नाइट्राइल रबर वा नाइट्राइल कपडा रबर) |
-20~+200 (फ्लोरोरबर वा फ्लोरोरुबर कपडा) |
-२००~+२६० (PTFE) |
≤0.5 (रबर वा कपडा-प्रबलित रबर) |
≤15 (PTFE) |
लगभग सबै मिडिया (सामग्री संयोजन को उचित छनोट) |
सामग्री
1. प्रेसर रिङ सामाग्री: PTFE, Nitrile-Butadiene रबर (NBR) कपडा, Fluororubber-Butadiene रबर कपडा, नायलन, Polyoxymethylene
2. V-Ring सामग्री: PTFE, Nitrile-Butadiene रबर (NBR) कपडा, Fluororubber, Fluororubber-Butadiene रबर कपडा, Polyurethane
3. समर्थन घण्टी सामग्री: Nitrile-Butadiene रबर कपडा, Fluororubber-Butadiene रबर कपडा, नायलन, Polyoxymethylene, PTFE
अर्डर गर्ने उदाहरण
|
मोडेल |
सामग्री |
लागू हुने दायरा |
सील |
|
RC15-A |
V-रिंग: NBR कपडा, दबाब रिंग, समर्थन औंठी: NBR कपडा/PA/POM/PTFE |
सामान्य तापमान, उच्च दबाव |
राम्रो |
|
RC15-B |
V-रिंग: FKM कपडा, दबाब औंठी, समर्थन औंठी: FKM कपडा/PTFE |
उच्च तापमान, उच्च दबाव |
राम्रो |
|
RC15-C |
V-रिंग: NBR, दबाब रिंग, समर्थन रिंग: NBR कपडा/PA/POM/PTFE |
सामान्य तापक्रम, मध्यम र न्यून चाप |
उत्कृष्ट |
|
RC15-D |
V-रिंग: FKM, दबाब रिंग, समर्थन रिंग: FKM कपडा/PTFE |
उच्च तापमान, मध्यम र कम दबाव |
उत्कृष्ट |
|
RC15-E |
V-रिंग: NBR + NBR कपडा संयोजन, दबाब रिंग, समर्थन औंठी: NBR कपडा/PA/POM/PTFE |
सामान्य तापमान, मध्यम र उच्च दबाव |
धेरै राम्रो |
|
RC15-F |
V-रिंग: FKM + FKM कपडा संयोजन, दबाव औंठी, समर्थन औंठी: FKM कपडा/PTFE |
उच्च तापमान, मध्यम र उच्च दबाव |
धेरै राम्रो |
|
RC15-G |
V-रिंग, दबाब रिंग, समर्थन औंठी: PTFE1/PTFE2/PTFE3/PTFE4 |
उच्च तापमान र उच्च दबाव संक्षारक मिडिया |
सामान्य |
|
RC15-H |
V-रिंग: PU, दबाब रिंग, समर्थन रिंग: PU/PA/POM/PTFE |
सामान्य तापमान, मध्यम र उच्च दबाव |
धेरै राम्रो |

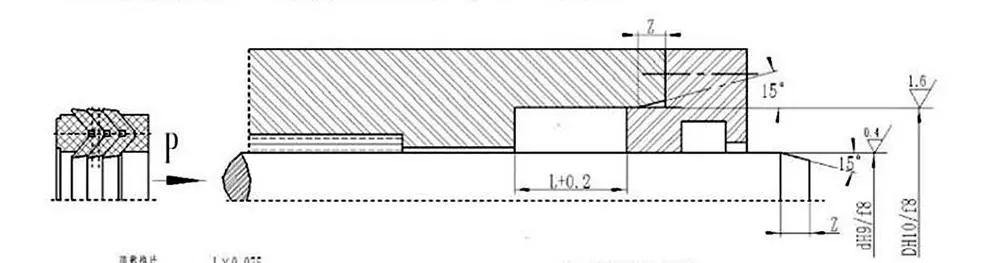

स्थापना chamfer नियमहरू
|
रड व्यास d |
च्याम्फर लम्बाइ Zmin |
|
०~१०० |
5 |
|
101~200 |
7.5 |
|
२०० ~ ५०० |
10 |
|
500 |
12.5 |
V-आकारको सीलहरू इष्टतम सील र घर्षण प्राप्त गर्न ग्यास्केट समायोजन गरेर अक्षीय आयाममा समायोजन गर्न सकिन्छ। दीर्घकालीन सञ्चालन पछि प्रारम्भिक पहिरन अक्षीय आयाम समायोजन गरेर विस्तार गर्न सकिन्छ। समायोजन योग्य सील गुहा अक्षीय आयामको लागि सिफारिस गरिएको डिजाइन 1.025L हो, 7.5%L को समायोजन दायराको साथ।
