स्थापना संरचना र आवश्यकताहरू
1. शाफ्ट सामग्री: सामान्यतया प्रयोग गरिन्छ कार्बन स्टील र स्टेनलेस स्टील। उच्च गतिको लागि, क्रोम प्लेटिङ सतहमा लागू हुन्छ, HRC40-45।

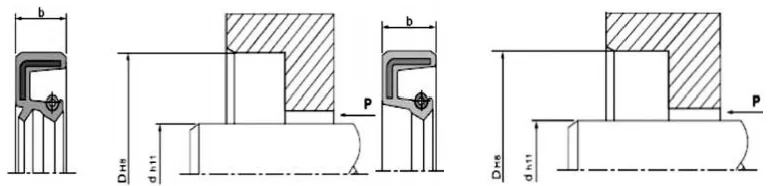

2. घुमाउने शाफ्ट र ग्रूभहरूको डिजाइन: शाफ्टको सतह चिल्लो र बरर-रहित हुनुपर्छ। सर्पिल मेशिनिङ चिन्हहरूले पम्पिङ प्रभाव सिर्जना गर्न सक्छ, चुहावट निम्त्याउँछ। यो सिफारिस गरिएको छ कि तेल सिल माउन्ट गर्ने क्षेत्र Ra0.1-0.5µm को सतहको नरमपनमा ग्राउन्ड होस्, बढ्दो गति संग चिल्लो हुँदै जान्छ। स्थापना र छुट्याउन सजिलोको लागि, शाफ्ट र ग्रूभहरू च्याम्फर वा गोलाकार किनाराहरूसँग डिजाइन गरिएको हुनुपर्छ चित्र 1 र 2 हेर्नुहोस्।
|
सील उचाइ b |
b1(0.85xb) mm |
b2(b+0.3) mm |
r अधिकतम |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
चित्र १. ग्रूभ च्याम्फर डिजाइन
|
d |
d3 |
R |
|
<१० |
d-1.5 |
2 |
|
१०~२० |
d-2.0 |
2 |
|
२०~३० |
d-2.5 |
3 |
|
३०~४० |
d-3.0 |
3 |
|
४०~५० |
d-3.5 |
4 |
|
५०~७० |
d-4.0 |
4 |
|
७०~९५ |
d-4.5 |
5 |
|
९५~१३० |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
५००~८०० |
d-14.0 |
14 |
|
८००~१२५० |
d-18.0 |
16 |

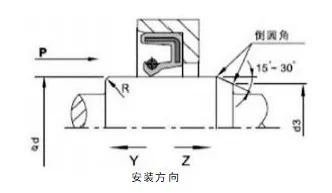

चित्र २ घुम्ने शाफ्टको च्याम्फर डिजाइन
रोटरी शाफ्ट लिप सीलहरूको प्रदर्शनलाई असर गर्ने कारकहरू

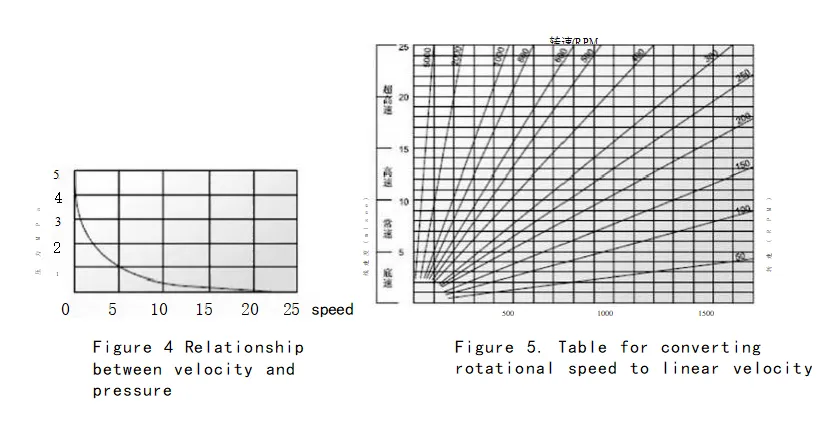

त्यहाँ दर्जनौं कारकहरू छन् जसले सील प्रभावलाई असर गर्छ। तेल सील आफैं, जस्तै यसको सामग्री र संरचना, अन्य कारकहरू जस्तै मध्यम, तापक्रम, दबाब, स्नेहन, गति, र सतहको नरमपनले पनि सील प्रभावलाई सीधा असर गर्छ, र यी कारकहरू प्राय: एकअर्कासँग अन्तरक्रिया गर्छन्। निम्न चार्टहरू प्रयोगकर्ता सन्दर्भको लागि मात्र हुन्।

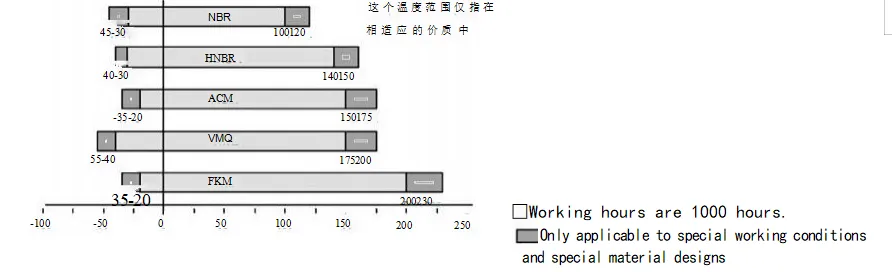

चित्र 3. तेल सील मा तापमान को प्रभाव
स्थापना: तेल सिलहरूको उचित कार्यका लागि सावधानीपूर्वक स्थापना आवश्यक छ।
|
स्थापना रेखाचित्र (गुहा स्थापना) |
||
|
सही स्थापना विधि |
लागू कार्य अवस्थाहरू |
गलत स्थापना विधि |
|
|
यो विधि मात्र लागू हुन्छ जब तेल सिल अन्तिम अनुहार र गुफा अन्तिम अनुहार फ्लश हुन्छ। जब थिच्ने उपकरण द्रुत रूपमा सञ्चालन हुन्छ, तेल सील सही रूपमा राखिएको हुनुपर्छ; अन्यथा, मिसाइलमेन्ट हुन सक्छ। |
|
|
|
यो डिजाइन परिस्थितिहरूको लागि उपयुक्त छ जहाँ तेल सील अन्त अनुहार गुफा अन्त अनुहार भन्दा कम छ। द्रुत थिचेर पनि, तेल सील अझै पनि राम्रो स्थितिमा हुन सक्छ। यद्यपि, यस प्रकारको फिक्स्चरमा रेडियल पोजिशनिङको कमी हुन्छ, त्यसैले थिच्ने यन्त्रको फ्ल्याट प्लेट र दबाब शाफ्टको अक्षीय लम्बवतताले निश्चित परिशुद्धता हासिल गर्नुपर्छ। |
|
|
|
यो विधि परिस्थितिहरूको लागि उपयुक्त छ जहाँ तेल सिल अन्तिम अनुहार गुफाको अन्त्य अनुहार भन्दा कम छ। उपकरणमा छिट्टै थिच्दा, तेल सिल सही रूपमा राखिएको सुनिश्चित गर्न महत्त्वपूर्ण छ; अन्यथा, मिसाइलमेन्ट हुन सक्छ। |
 |
|
|
यो विधि केवल मर्मत वा साधारण स्थापना अवस्थाहरूको लागि उपयुक्त छ जहाँ दबाव उपकरणहरू उपलब्ध छैनन्। स्थापनाको क्रममा बिल्कुल एकसमान थिच्न सकिँदैन, विभिन्न स्थापना समस्याहरू अपरिहार्य छन्। यो मुख्यतया स्थापनाको क्रममा रेडियल मिसालाइनमेन्ट रोक्नको लागि डिजाइन गरिएको हो, जसले तेल सिललाई विकृत गर्न सक्छ, वा स्थापनाको क्रममा पजहरूको कारणले तेल सिल मिल्ने भाग (बाहिरी सर्कल) को रबरमा हुने क्षतिलाई रोक्नको लागि। त्यसैले, यो स्थापना विधि सामान्यतया सिफारिस गरिएको छैन। |
|

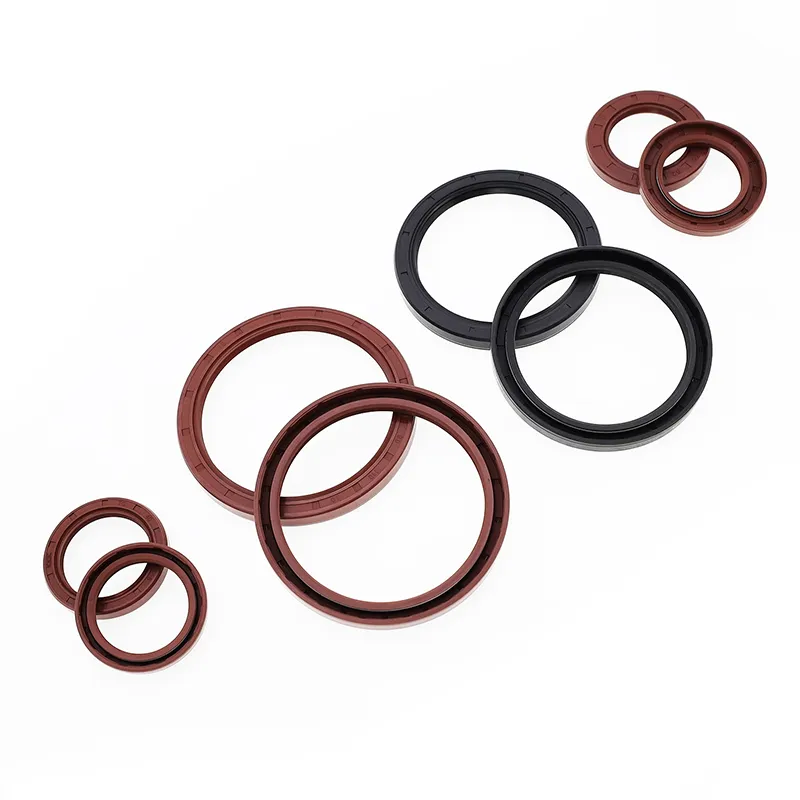

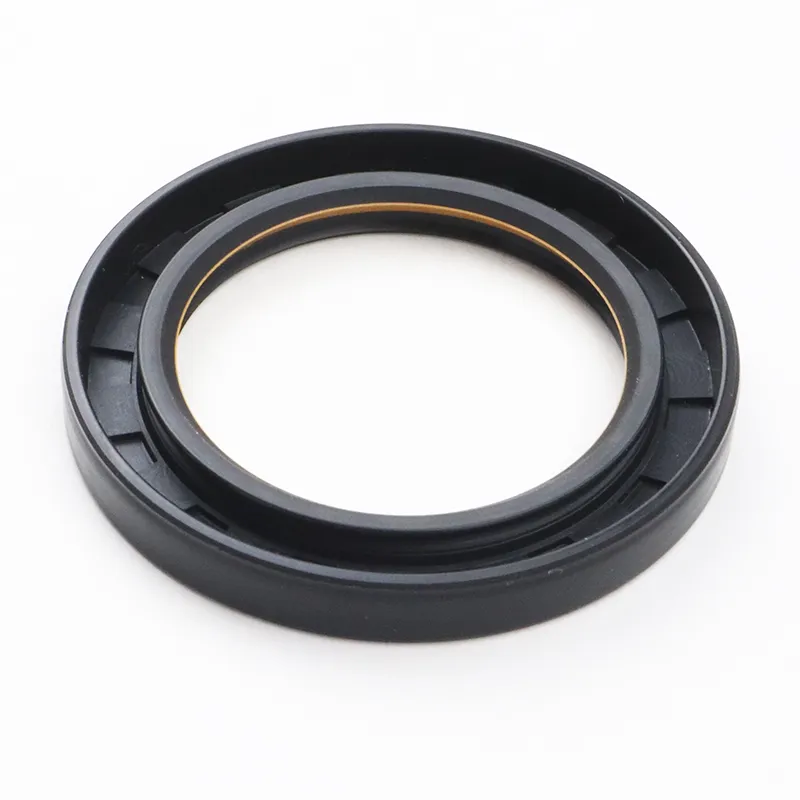

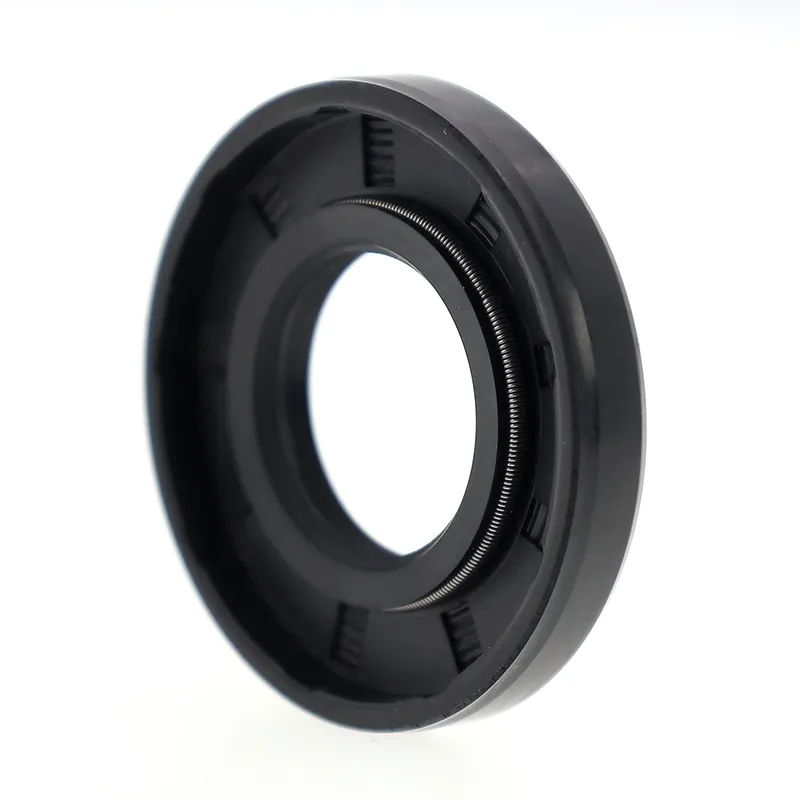

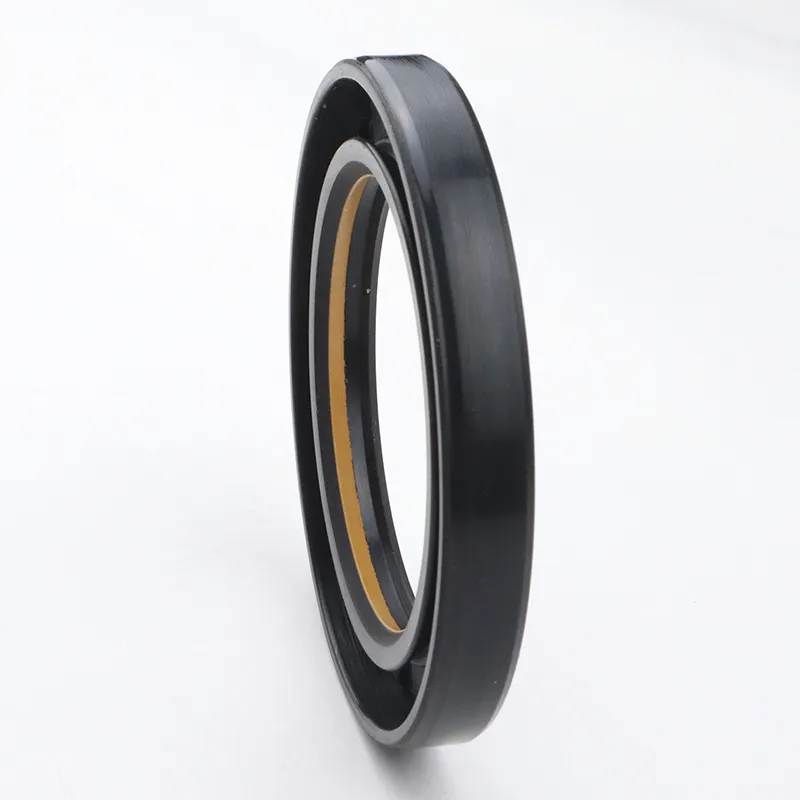

TC/SC/TB/SB तेल सिलहरू

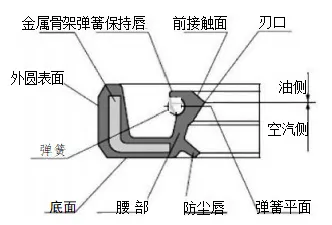

दुवै धातु फ्रेम, एक वसन्त, र रबर बडी मिलेर बनेको छ। धातु फ्रेमले समर्थन प्रदान गर्दछ, र वसन्तले सील ओठमा रेडियल बल लागू गर्दछ। दुबै TC र TB मोडेलहरूमा डस्टप्रुफ सहायक ओठ हुन्छ, अनुप्रयोगहरूको लागि उपयुक्त जहाँ एक छेउमा सील गर्ने माध्यम हुन्छ र अर्को छेउमा धुलो हुन्छ। TB/SB मोडलहरूमा धातुको बाहिरी सर्कल हुन्छ, जसले तेल सिललाई गुहा भित्र थप सुरक्षित र सटीक बनाउँछ। यद्यपि, बाहिरी सर्कलको सील क्षमता कम चिपचिपापन र ग्यास मिडियाको लागि सीमित छ; तसर्थ, स्थापना र प्रयोग गर्दा बाहिरी सर्कलमा सीलेन्ट लागू गर्न सिफारिस गरिन्छ।
|
क्रस-सेक्शनल आकार |
मोडेल |
आवेदन |
दबाब |
तापक्रम |
गति |
मध्यम |
सामग्री |
|
|
TC |
सील, धुलो प्रतिरोधी |
०.०३ एमपीए |
-३०~+१६० |
20m/s |
स्नेहन तेल र ग्रीस |
NBR/FKM + कार्बन स्टील |
|
|
SC |
सील |
|||||
|
|
TB |
सील, धुलो प्रतिरोधी |
-३०~+१०० |
२५ मिनेट/सेकेन्ड |
पानी, स्नेहन तेल, ग्रीस |
NBR + कार्बन स्टील |
|
|
|
SB |
सील |
अर्डर मोडेल TC-d*D*b
|
निर्दिष्टीकरण |
निर्दिष्टीकरण |
निर्दिष्टीकरण |
निर्दिष्टीकरण |
निर्दिष्टीकरण |
निर्दिष्टीकरण |
निर्दिष्टीकरण |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22.5*5.5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12.7*25.4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
