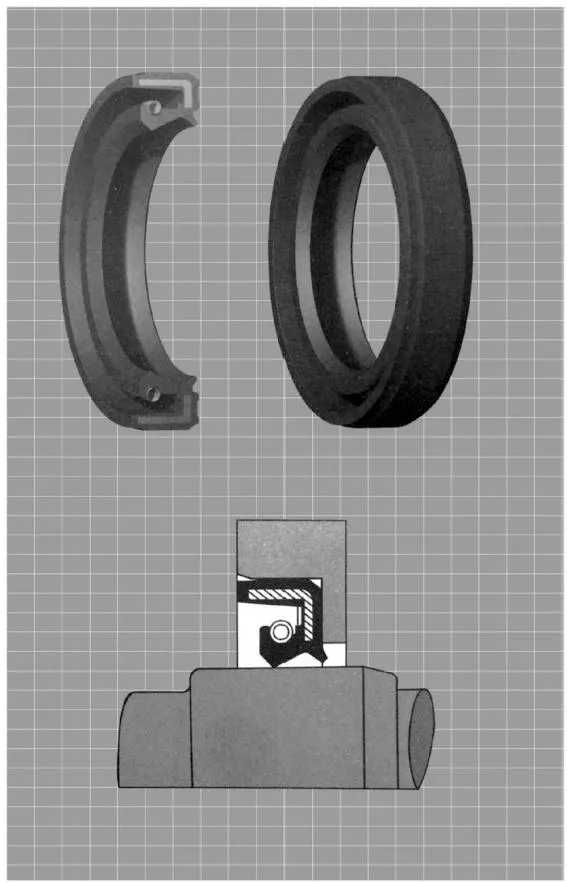

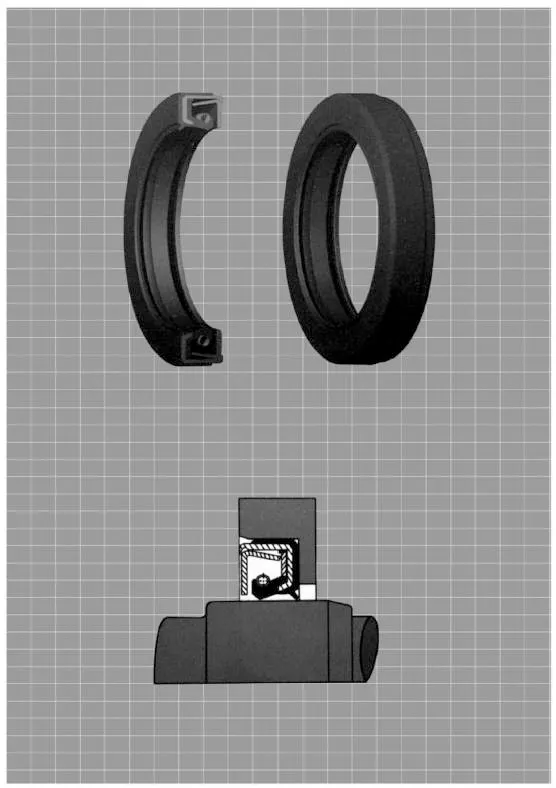

एक कंकाल तेल सील तीन भागहरु मिलेर बनेको छ: एक सील शरीर, एक मजबूत कंकाल, र एक आत्म-कसिएको हेलिकल स्प्रिंग। सिलिङ बडीलाई स्थानको आधारमा तल, कम्मर, कटिङ एज र सील ओठमा विभाजन गरिएको छ। सामान्यतया, यसको स्वतन्त्र अवस्थामा, एक कंकाल तेल सील को भित्री व्यास शाफ्ट व्यास भन्दा सानो छ, एक निश्चित "हस्तक्षेप फिट" प्रदर्शन।
त्यसकारण, जब तेल सील सील सीट र शाफ्टमा सम्मिलित गरिन्छ, सील काट्ने किनारको लोच र सेल्फ-टाइटनिंग हेलिकल स्प्रिंगको संकुचन बलले शाफ्टमा रेडियल क्ल्याम्पिंग बल उत्पन्न गर्दछ, जसको परिणाम इष्टतम सील प्रदर्शन हुन्छ।
सामग्री
NBR (Nitrile Butadiene रबर)
मध्यम
हाइड्रोलिक तेल आधारित
सञ्चालन तापमान
-25°C देखि +100°C
गति
-
सञ्चालन दबाव
०.३ एमपीए
सामाग्री कठोरता
-
|

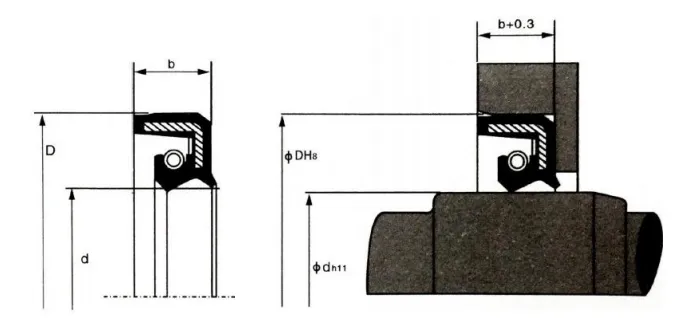

मोडेल |
d |
D |
b |
अर्डर मोडेल |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |
RCTCN डबल-लिप उच्च-दबाव तेल सील
सिंहावलोकन: समग्र दबाब-प्रतिरोधी कंकाल डिजाइनले ओठको विकृतिलाई कम गर्दछ, यसलाई दबाबयुक्त अनुप्रयोगहरूमा घुमाउने शाफ्टहरू सील गर्नको लागि उपयुक्त बनाउँदछ।
सामाग्री: NBR (Nitrile Butadiene रबर)
मिडिया: पेट्रोलियम-आधारित हाइड्रोलिक तेल
सञ्चालन तापमान (°C): -25 देखि +100
गति:-
सञ्चालन दबाव: 1 MPa
सामाग्री कठोरता: -
रुइचेन किन रोज्नुहुन्छ?
व्यापक परीक्षण प्रणाली: हामीसँग एक व्यापक सामग्री र उत्पादन परीक्षण प्रयोगशाला छ, जसमा:
● सामग्री मेकानिकल गुण परीक्षण (टेन्साइल परीक्षण मेसिन, आदि)।
● हाइड्रोलिक सिल प्रदर्शन, आयु, र रोटरी सिलहरूको लागि समर्पित परीक्षण बेन्च।
● उच्च-दबाव सिलहरूको लागि विशेष परीक्षण क्षमताहरू, 200 MPa भन्दा बढी दबाबमा सुरु प्रतिरोध, प्रदर्शन, र स्थायित्व परीक्षणहरू प्रदर्शन गर्न सक्षम।
आधिकारिक योग्यता र सम्मानहरू: हामी एक राष्ट्रिय उच्च-प्रविधि उद्यम र एक प्रान्तीय स्तरको "विशेष, परिष्कृत, र अभिनव" उद्यम हौं, 40 भन्दा बढी राष्ट्रिय प्याटेन्टहरू (बहु आविष्कार प्याटेन्टहरू सहित) होल्ड गर्दै।
उद्योग योगदान: हामी चीन हाइड्रोलिक र वायमेटिक सिल उद्योग संघ को एक सदस्य हो र उद्योग मा एक बोली इकाई को रूप मा सेवा गर्दै, राष्ट्रिय मापदण्ड को मस्यौदा मा भाग ले।
