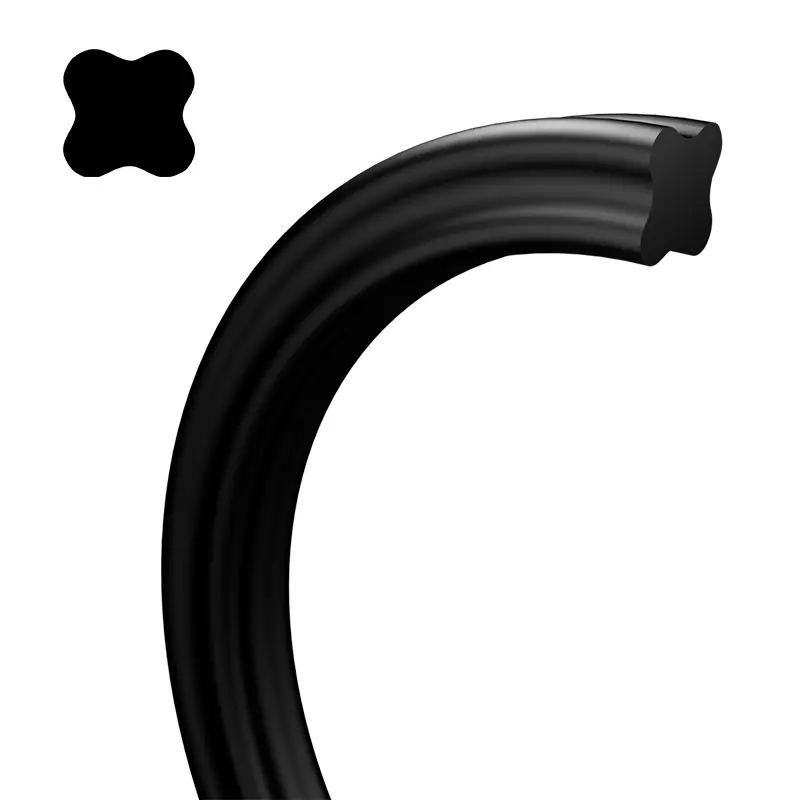

स्टार-आकारको सील एक्स-जस्तो आकारको साथ चार-lip मोहर हो, त्यसैले यसलाई एक्स-रिड पनि भनिन्छ। यो ओ-रिंगको आधारमा सुधार र वृद्धि हो। यसको क्रस-अनुभागीय आयामहरू अमेरिकी As568a मानक को o-ring को रूप मा उस्तै छन्, र यो सामान्यतया O-ring को उपयोग को लागी प्रतिस्थापन गर्न सक्छ।
ओ-रिंगको तुलनामा, स्टार-आकारको सील सिलिंग रिंग रिंग्र्याभ रिंगको सिलिंग ओठहरू बीचको गुहाना हो, जुनसँग सानो घर्षण प्रतिरोधको प्रतिरोध हुन्छ र थोरै सुरू प्रतिरोध हुन्छ। किनभने यसको फ्ल्यास किनार क्रस सेक्सन को अवधारणा भाग मा स्थित छ, सील proving प्रभाव राम्रो छ। गैर गोलाकार क्रस सेक्सनले प्रभावी रूपमा रोलिंग घटनाहरू प्रतिस्पर्धा गर्ने क्रममा वेवास्ता गर्दछ।
स्टार आकारको सीरिंग सीईको अनुप्रयोग दायरा धेरै चौडा छ। तापमान, दबाब र मध्यम अनुसार उपयुक्त सामग्री छनौट गर्नुहोस्। स्टार आकारको सिलि sing ्ग सिलिंग रिप्रि ing लाई दिईएको अनुप्रयोगलाई अनुकूलन गर्न सबै काम गर्ने प्यारामिटरको बीचको आपसी अवरोधहरू विचार गर्नुपर्दछ। अनुप्रयोग दायरा निर्धारण गर्दा, चोर तापमान, निरन्तर काम गर्ने तापमान र अपरेटिंग चक्र विचार गर्नुपर्दछ। घुमाउने अवसरहरू, तापक्रमको वृद्धि हुने घर्षण गर्मीले गर्दा पनि कम विचार गर्नुपर्छ।
यो एक्स-आकारको सील रिंग एक सेल्फ-सानो सिलिंग तत्व हो। प्रारम्भिक राज्यमा छाप लगाउने बल कम्प्रेसन मात्रामा निर्भर गर्दछ र सामग्रीको कठोरता। प्रणालीको दबाब बढ्दै जाँदा सिलपिंग औंठीको कम्प्रेसन विवाद बढ्नेछ, र एक भरपर्दो छाप बनाउनको लागि कुल छाप बल बढ्नेछ।
उत्पाद सुविधाहरू र अनुप्रयोगहरू:
स्टार आकारको सिलिंग रिंगको चयन
स्थिर मुहाल वा पारस्परिक लाइनर गति
(1) प्वाल सिलिंग: स्टार आकारको सिल अफिंग रिंगको भित्री व्यास ग्रुवसँग मिल्दो हुनु पर्छ, वा ग्रूको तल व्यास व्यासको 2% भन्दा कम। किनकि प्रि-कम्प्रेसन द्वारा उत्पन्न प्रिन कम्प्रेसन बलले घुमाउन र घुमाउरोले घुमाउरो र रोलिंगबाट छाप लगातार रोक्छ।
(2) शाफ्ट सिलिंग: स्टार आकारको सिलिएटको भित्री व्यास बराबर वा अलि अलि बढी वा थोरै ठूलो हुनुपर्दछ वा थोरै ठूलो हुनुपर्दछ, जुन 1% भित्र नियन्त्रण गर्न सकिन्छ। सील औंठी स्थापना गर्न सजिलो हुनेछ र लामो सेवा जीवन छ।
रोटरी मुहर
स्टार-आकारको औंठीको भित्री व्यास भनेको शाफ्टको व्यास भन्दा करीव 2 ~% ठूलो छ। किनकि छाप रिंगले घर्षण र गर्मी उत्पन्न गर्दछ जब यो घुमाउरोमा प्रयोग हुन्छ, र इलास्टमोरले ततीत पछि संकुचन गर्दछ (जूल तताउने प्रभाव)। सील रिंगको क्रुद्धेशन र भरपर्दो अपरेशन सुनिश्चित गर्न, एक स्टार-आकारको रिंगन चयन गर्नै पर्छ शाफ्ट व्यास चयन गर्नै पर्छ। सामान्यतया, एक सानो क्रस-सेक्सन संग एक छाप औठीले स्थिर मुहरको आवश्यकताहरू पूरा गर्न सक्दछ, र विपरित, ठूलो क्रस-सेक्सनको साथ एक चाल औठीलाई गतिशील मुहरका आवश्यकताहरू पूरा गर्न प्रयोग गरिनुपर्दछ। उच्च दबाव वा ठूलो दुर्भावनापूर्ण अन्तरमा, उच्च कठोरताका साथ रबर सामग्री चयन गर्नु आवश्यक छ। सबै भन्दा राम्रो तरिका भनेको ptfe लाई उच्च दबाबले क्षतिबाट क्षति रोक्न पीटीएचएचई रिंग थप्नको लागि हो।
भौतिक
सामग्री सामान्यतया A70 नाइट्रिल रबर एनबीआर हुन्छ। अन्य सामग्रीहरूले O-rings को लागी प्रयोग गरिएका सामग्रीहरू सन्दर्भ गर्न सक्दछ।
तालिका 2-1 प्रदर्शन प्यारामिटरहरू | ||||
प्राविधिक प्यारामिटर | गतिशील छाप | स्थिर छाप | ||
पारस्परिक गति | घुमाउने गति | |||
काम गर्ने दबाब (MPA) | रिंग रिंगको साथ | 30 | 15 | 40 |
रिंग रिंग बिना नै | 5 | - | 5 | |
गति (m / s) | 0.5 | 2.0 | - | |
तापक्रम (℃) | सामान्य अवसर: -30 + + + 110 ℃ | |||
विशेष सामग्रीहरू: -600 ℃ ℃ ~ ~ ~ ~ | ||||
घुमाउने अवसरहरू: -30 ℃ ℃ ~ ~ ~ ~ ℃ |

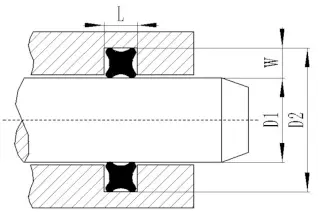

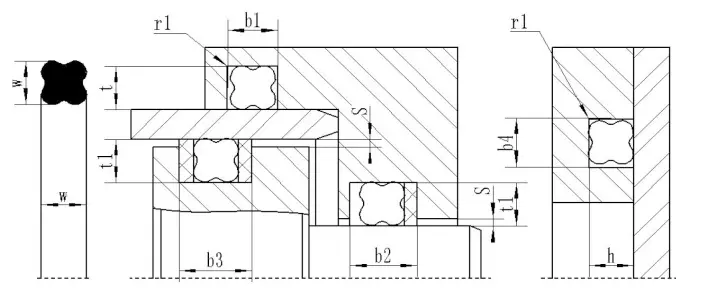

स्टार रिंग सिफारिश गरिएको ग्रूभ डिजाइन
स्टार आकारको सील रेड-एक्स-एक्स-रिंग (अमेरिकी मानक as568a) | |||||||||
पिस्टन रड सील (शाफ्टको लागि) | पिस्टन सील (होल) | ||||||||
![]() |
![]() |
||||||||
उत्पादन मोडेल | विशिष्टता र आयामहरू | रड सिलहरू | पिस्टन मुहर | स्लट चौडाई |
|
||||
भित्री व्यास dn | क्रस-अनुभागीय व्यास सीएस | D1 | D2 | D3 | D4 | L | W | ||
As001 02 As003 |
0.74 1.07 1.42 |
1.02 1.27 1.52 |
|
|
|
|
|
|
|
As004 05 को दशक 0 6 |
1.78 2.57 2.9 |
1.78 1.78 1.78 |
3 | 6.1 | 6 | 2.9 | 2 | 1.55 | |
0 7 0 8 Asaila0 as |
3.68 4.47 5.28 |
1.78 1.78 1.78 |
3.5 4.5 5 |
6.6 7.6 8.1 |
7 8 9 |
3.9 4.9 5.9 |
2 2 2 |
1.55 1.55 1.55 |
|
AS010 As011 012 |
6.07 7.65 9.25 |
1.78 1.78 1.78 |
6 8 9 |
9.1 11.1 12.1 |
10 11 13 |
6.9 7.9 9.9 |
2 2 2 |
1.55 1.55 1.55 |
|
AS013 AS014 AS015 |
10.82 12.42 14 |
1.78 1.78 1.78 |
11 13 14 |
14.1 16.1 17.1 |
15 17 18 |
11.9 13.9 14.9 |
2 2 2 |
1.55 1.55 1.55 |
|
AS016 017 AS018 |
15.6 17.17 18.77 |
1.78 1.78 1.78 |
16 17 19 |
19.1 20.1 22.1 |
20 21 23 |
16.9 17.9 19.9 |
2 2 2 |
1.55 1.55 1.55 |
|
AS019 0020 021 |
20.35 21.95 23.52 |
1.78 1.78 1.78 |
21 22 24 |
24.1 25.1 27.1 |
25 26 28 |
21.9 22.9 24.9 |
2 2 2 |
1.55 1.55 1.55 |
|
0222 As023 0244 |
25.12 26.7 28.3 |
1.78 1.78 1.78 |
26 27 29 |
29.1 30.1 32.1 |
30 31 33 |
26.9 27.9 29.9 |
2 2 2 |
1.55 1.55 1.55 |
