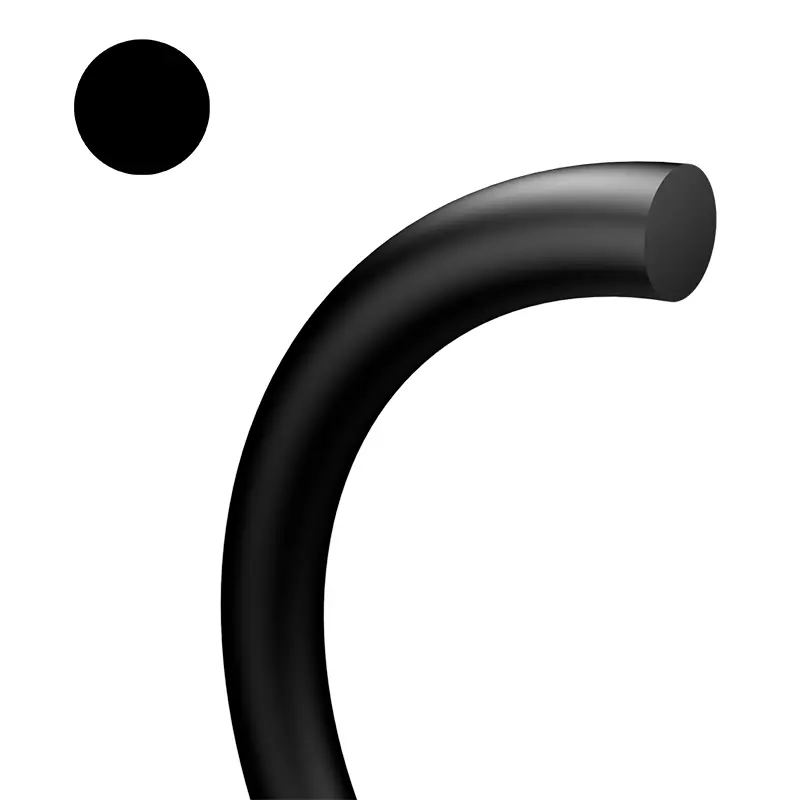

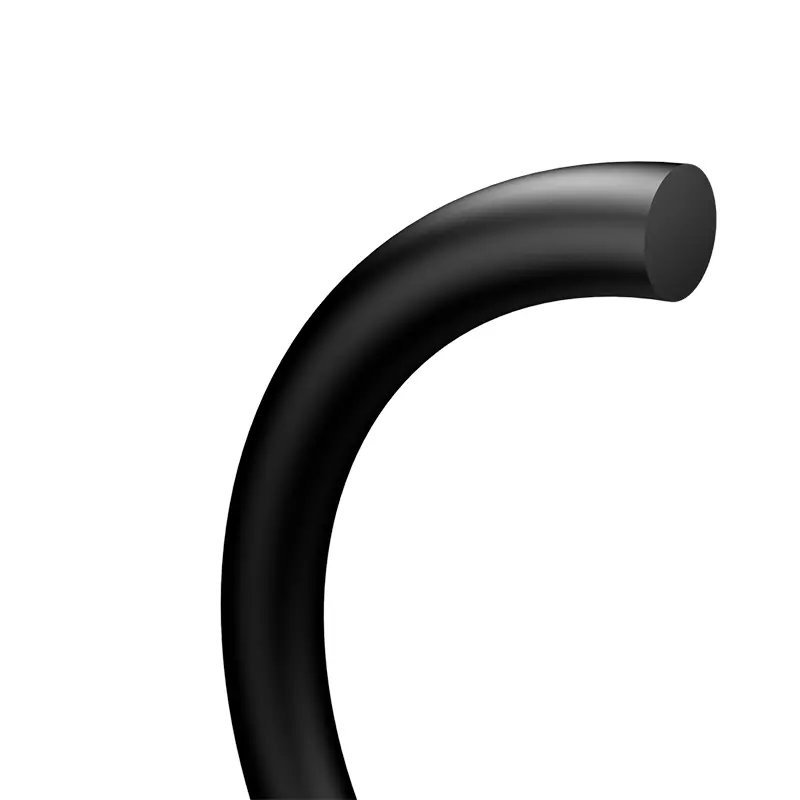

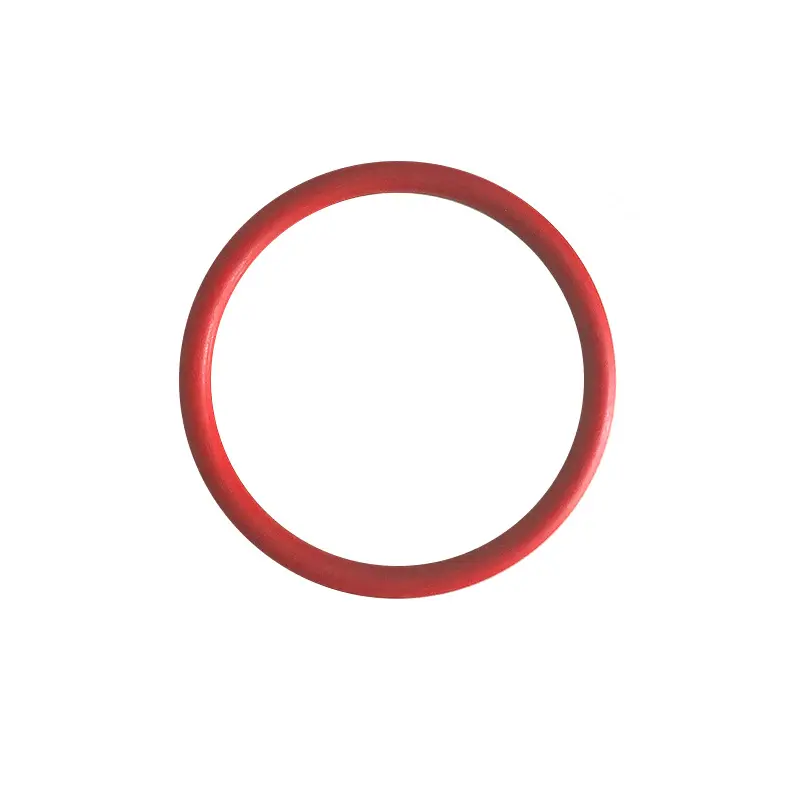

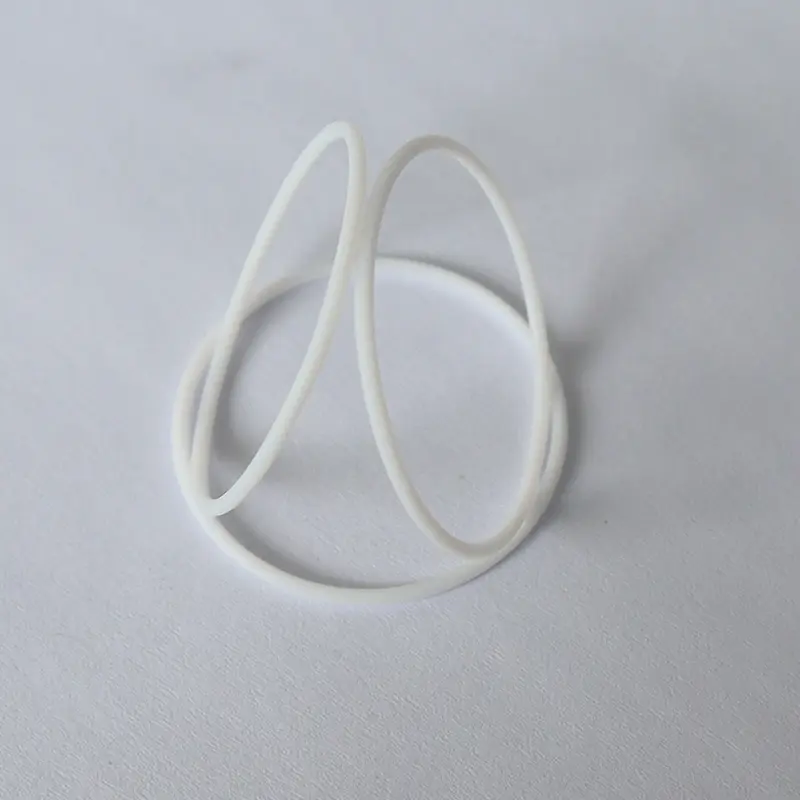

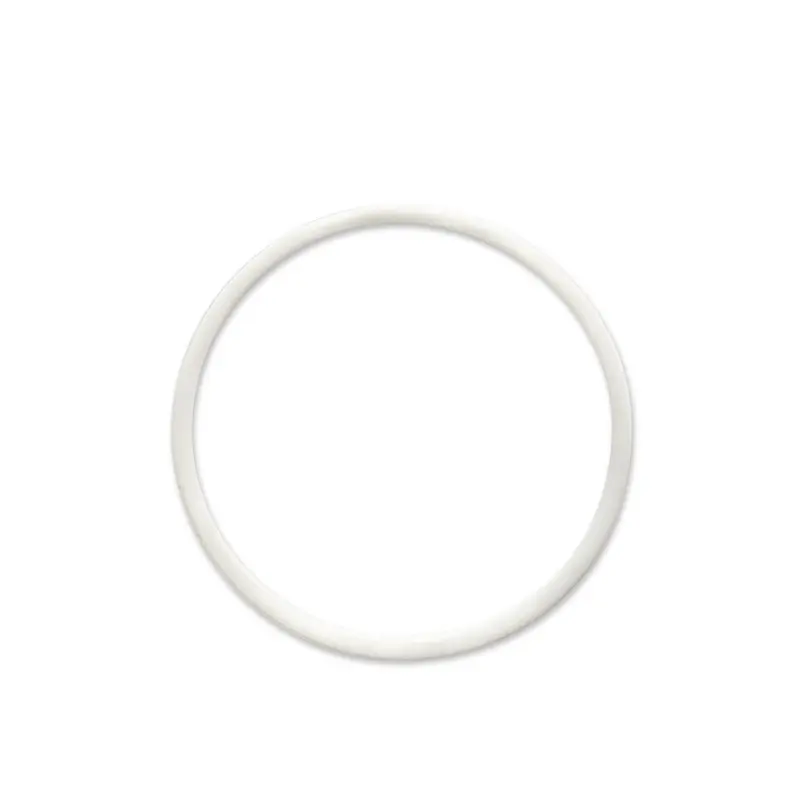

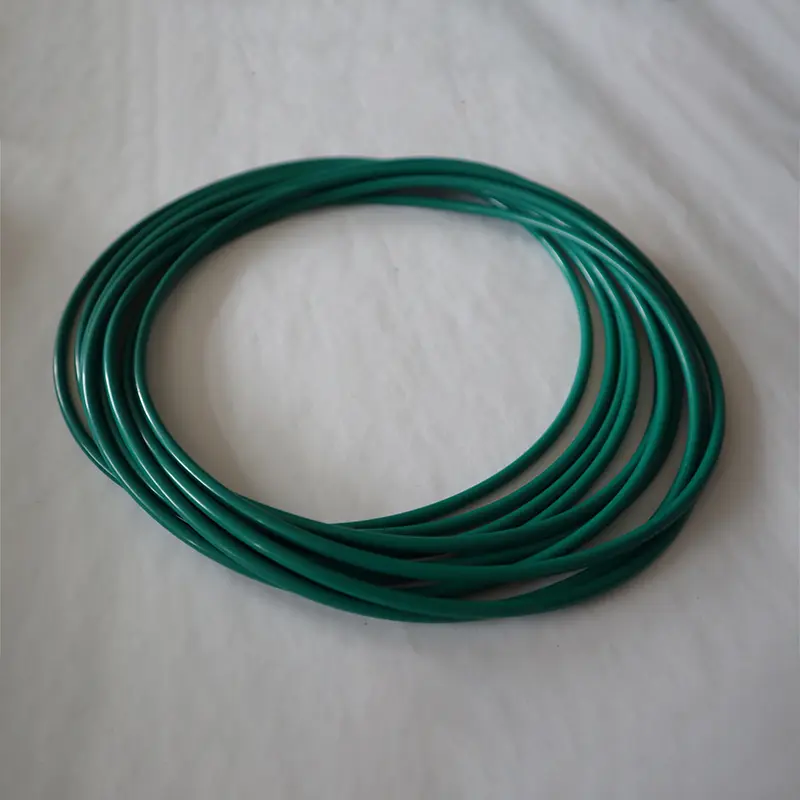

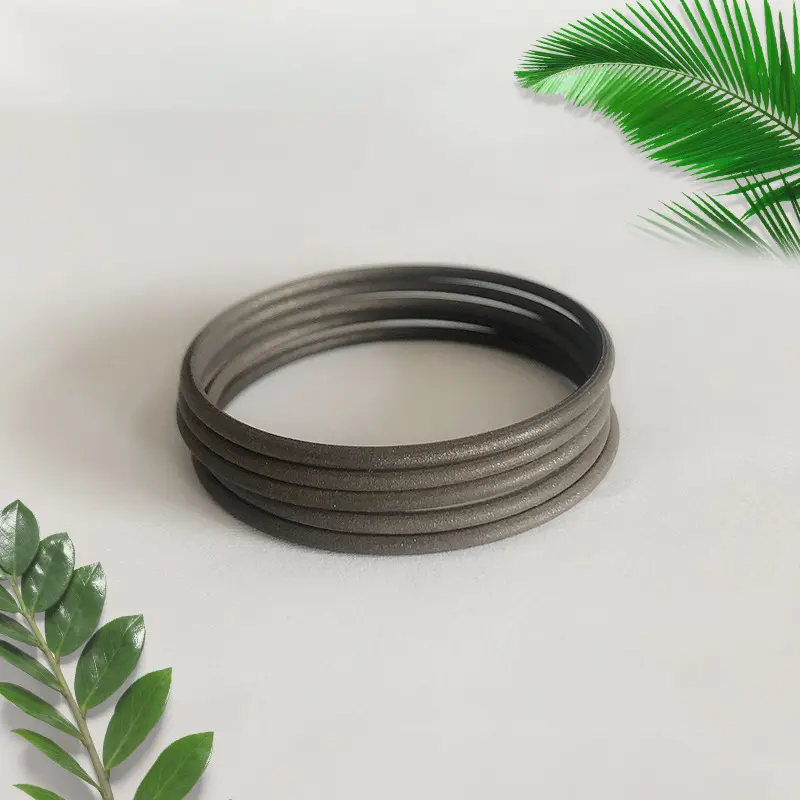

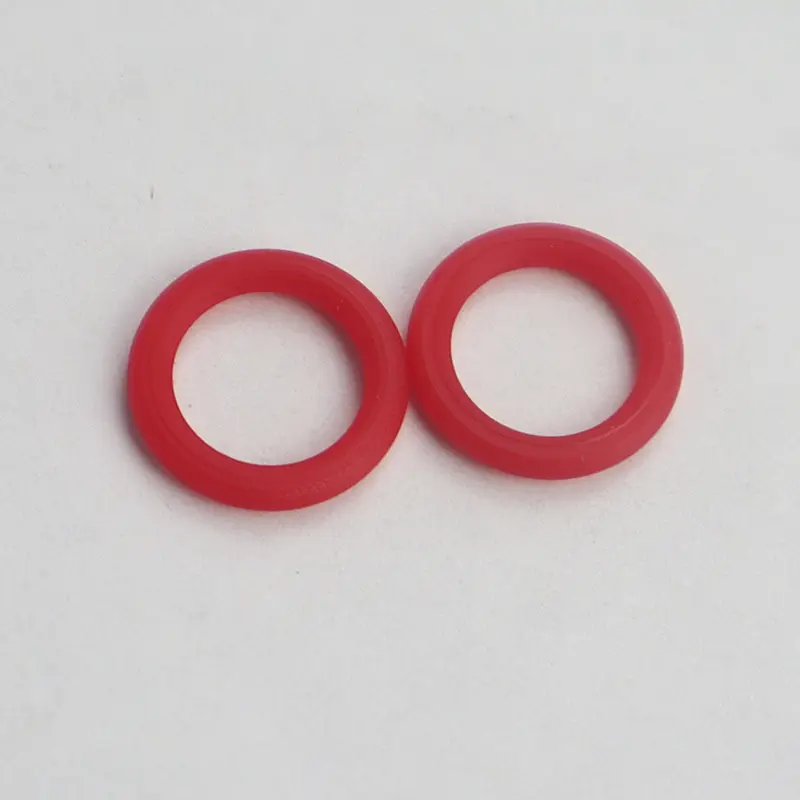

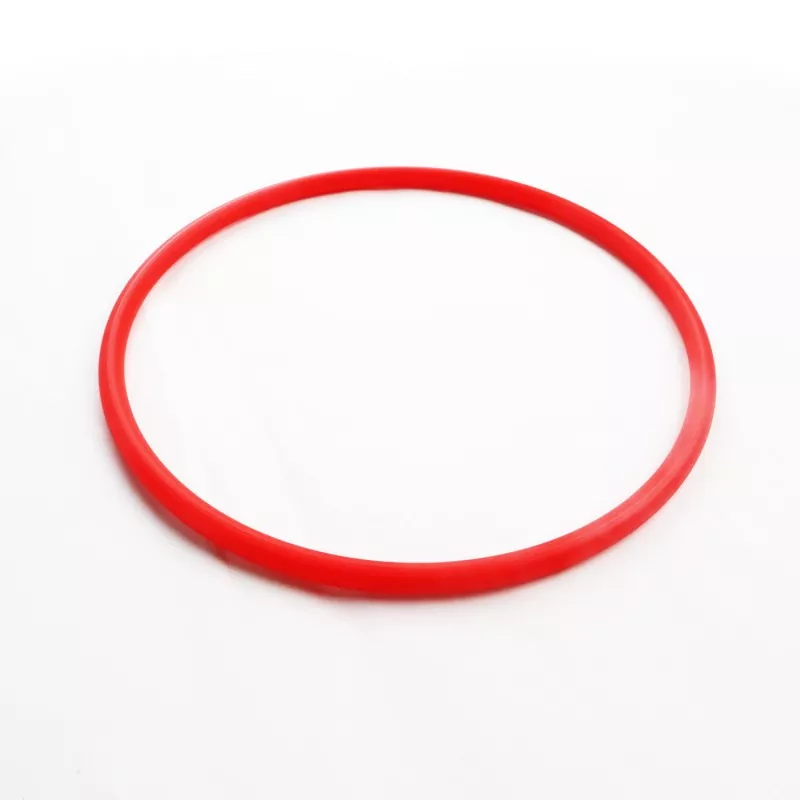

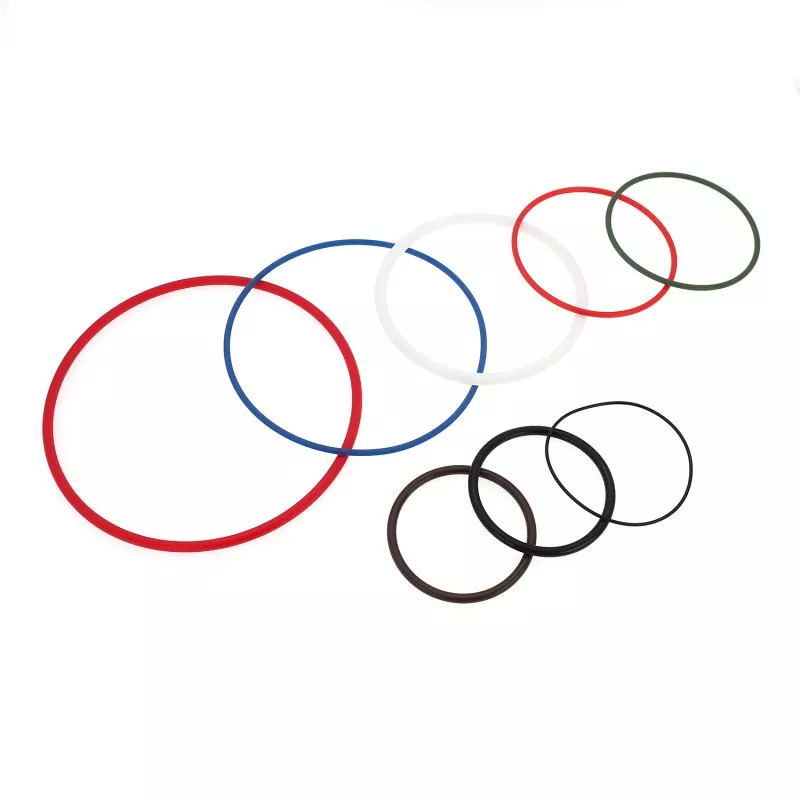

ओ-रिंग

ओ-रिंगहरू हाइड्रोलिक, वायमेटिक कम्पोनेन्टहरू र प्रणाली उपकरणहरूमा प्रयोग हुने सबैभन्दा लोकप्रिय सीलहरू हुन्, र विभिन्न सील अवसरहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

ओ-रिंगहरू सीलिंग तत्वहरूको साथसाथै हाइड्रोलिक स्लाइडिङ सीलहरू र धुलोको घण्टीहरूको लागि बल-लागू गर्ने तत्वहरूको रूपमा प्रयोग गर्न सकिन्छ। निर्दिष्ट तापमान, दबाब, र विभिन्न तरल र ग्याँस मिडिया अन्तर्गत, यी उत्पादनहरू स्थिर वा गतिशील अवस्थामा सिलको रूपमा कार्य गर्न सक्छन्। यो भन्न सकिन्छ कि औद्योगिक क्षेत्रमा, चाहे यो मर्मत र मर्मतसम्भारको लागि एकल छाप हो, वा एयरोस्पेस, मोटर वाहन उद्योग, र सामान्य उद्योग जस्ता अनुप्रयोगहरूमा, ओ-रिंगहरू लगभग सबै ठाउँमा छन्।

उत्पादन सुविधाहरू र अनुप्रयोगहरू:

O-Rings धेरै फाइदाहरू छन्:

(१) स्थिर सील र गतिशील सील सहित विभिन्न प्रकारका सील फारमहरूको लागि उपयुक्त।

(2) विभिन्न प्रकारका गति मोडहरूका लागि उपयुक्त, जस्तै घुमाउने गति, अक्षीय पारस्परिक गति वा संयुक्त गति।

(3) तेल, पानी, ग्याँस, रासायनिक मिडिया वा अन्य मिश्रित मिडिया सहित विभिन्न सील मिडिया को एक किस्म को लागी उपयुक्त;

(4) क्रस-सेक्शनल संरचना एकदम सरल छ, र यो एक सेल्फ-सील प्रभाव, भरपर्दो सील प्रदर्शन, कम्प्याक्ट संरचना, र सजिलो विधानसभा र विघटन छ;

(५) त्यहाँ धेरै प्रकारका सामग्रीहरू छन्;

(6) कम लागत;

(7) गतिशील घर्षण प्रतिरोध अपेक्षाकृत सानो छ।

O-ring मापदण्डहरूको सूची तलको तालिकामा देखाइएको छ:

तालिका 1-1 O-ring मापदण्डहरूको सूची

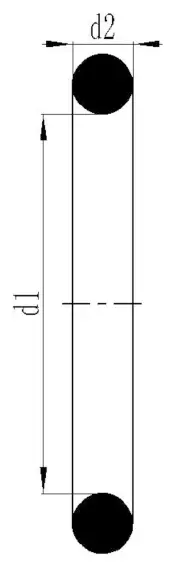

मानक	O-रिंग क्रस-सेक्शनल व्यास d2
अमेरिकी मानक AS 568 ब्रिटिश मानक BS 1516	1.7 8	2.62	3.53	5.33	6.99	-
जापानी मानक JIS B 2401	1.9	2.4	3.1	3.5	5.7	8.4
अन्तर्राष्ट्रिय मानक IS0 3601/1 जर्मन मानक DIN 3771/1 चिनियाँ मानक GB 3452.1	1.8	2.65	3.55	5.30	7.00	-
चिनियाँ मानक GB1235	1.9	2.4	3.1	3.5	5.7	8.6
रुचाइएको मेट्रिक आकारहरू	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0	-	-	-
अमेरिकी मानक AS 568 (९०० शृङ्खला)	1.0 2	1.42	1.63	1.83	1.98	2.08
	2.2 1	2.46	2.95	3.00	-	-

सील संयन्त्र

ओ-रिंग एक स्वचालित दुई-तर्फी सील तत्व हो। स्थापनाको क्रममा, यसको रेडियल र अक्षीय पूर्व-संकुचनले ओ-रिंगको प्रारम्भिक सील क्षमता निर्धारण गर्दछ, जुन प्रणालीको दबाबको वृद्धिसँगै बढ्छ।

(1) असम्पीडित अवस्था

(2) दबाब बिना संकुचित अवस्था

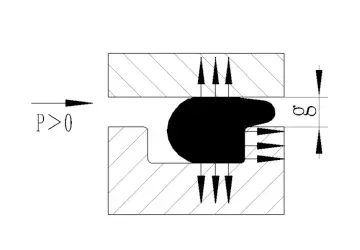

(३) दबाब

प्रदर्शन मापदण्डहरू

तालिका १-२ ओ-रिङ कार्यसम्पादन प्यारामिटरहरू

ओ-रिंग चयन

1. काम गर्ने माध्यम र काम गर्ने अवस्थाहरू

ओ-रिंग सामग्री चयन गर्दा, काम गर्ने माध्यमसँग अनुकूलतालाई पहिले विचार गर्नुपर्छ, र काम गर्ने अवस्थाहरू जस्तै दबाब, तापक्रम, निरन्तर काम गर्ने समय, र सील भागको सञ्चालन चक्र पनि विचार गर्नुपर्छ। यदि यो घुमाउने अवस्थामा प्रयोग गरिन्छ भने, घर्षण गर्मीको कारण तापमान वृद्धिलाई विचार गर्नुपर्छ। विभिन्न सील सामग्रीहरू फरक भौतिक र रासायनिक गुणहरू छन्, कृपया विवरणहरूको लागि "सामग्री गुण तालिका" हेर्नुहोस्।

2. सिल प्रकार र स्थापना नाली आकार

(1) सील फारम अनुसार, यसलाई विभाजित गर्न सकिन्छ: स्थिर सिल (छेउछाउको सतहहरू बीचको सापेक्ष गति बिना सील) र गतिशील सिल (सिल गरिएको भागहरू बीचको पारस्परिक गतिको साथ छाप);

(2) सीलको उद्देश्य अनुसार, यसलाई विभाजित गर्न सकिन्छ: प्वाल सील, शाफ्ट सील र रोटरी सील;

(3) स्थापना फारम अनुसार, यसलाई विभाजित गर्न सकिन्छ: अक्षीय स्थापना (यसको क्रस खण्ड स्थापना पछि अक्षीय रूपमा विकृत हुन्छ) र रेडियल स्थापना (यसको क्रस खण्ड स्थापना पछि रेडियल रूपमा विकृत हुन्छ)।

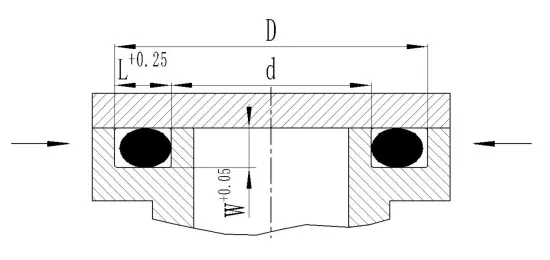

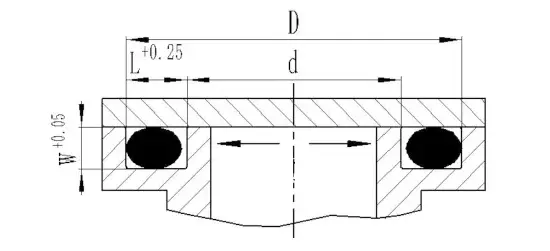

①अक्षीय स्थिर सील

आन्तरिक दबाब: ओ-रिङको बाहिरी व्यास र नाली D को बाहिरी व्यास मूल रूपमा 1 ~ 3% भन्दा नजिक वा बढी हुनुपर्छ।

बाह्य दबाब: ओ-रिंगको भित्री व्यास नालीको भित्री व्यास d भन्दा नजिक वा थोरै सानो हुनुपर्छ, तर 6% भन्दा कम हुनु हुँदैन।

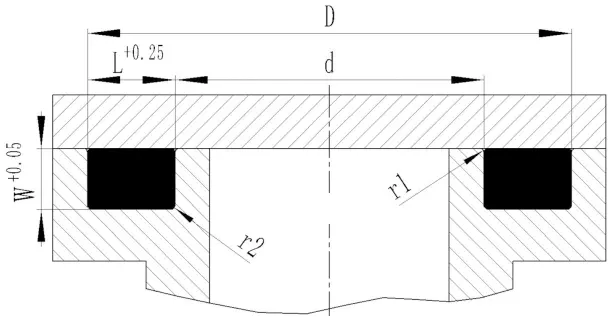

तालिका 1-3 अक्षीय स्थिर सील स्थापना ग्रूभ आयामहरू

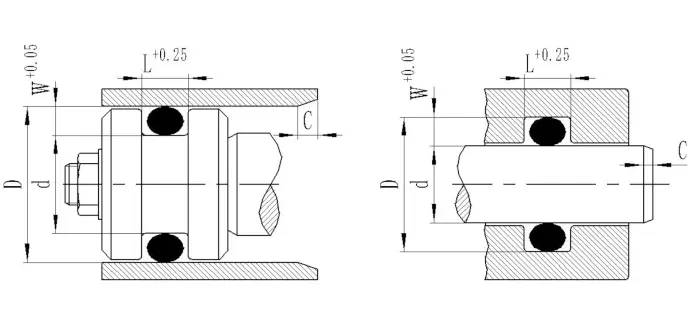

②रेडियल स्थिर सील

रेडियल प्वाल सील: स्थापना ग्रूभ शाफ्टमा छ, र ओ-रिंगको भित्री व्यास ग्रूभ तल्लो व्यास d भन्दा बराबर वा थोरै सानो छ।

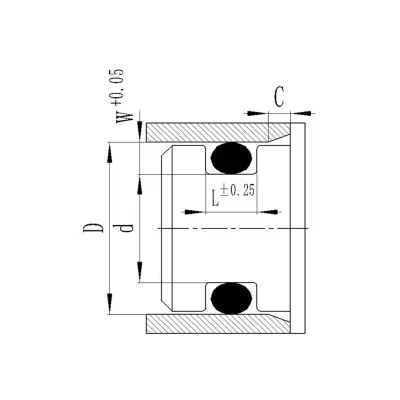

रेडियल शाफ्ट सील: स्थापना ग्रूभ प्वालमा छ, र ओ-रिंगको भित्री व्यास र सील गरिएको शाफ्ट व्यास d सकेसम्म नजिक छ।

③भ्याक्यूम सील (स्थिर सील)

भ्याकुम प्याकेजिङ विशेष परिस्थितिहरूमा ओ-रिंग सील हो, र सील गरिएको प्रणालीको दबाब 1 मानक वायुमण्डल (101.325kpa) भन्दा कम छ।

यसको आवेदन र स्थापना नाली आकार आवश्यकताहरू निम्नानुसार छन्:

a स्थापना ग्रूभ स्पेस लगभग 100% विरूपण पछि ओ-रिंगको भोल्युमले भरिएको छ, जसले सम्पर्क क्षेत्र बढाउन सक्छ र इलास्टोमर मार्फत फैलावट समय लम्ब्याउन सक्छ।

b ओ-रिंग क्रस खण्ड को कम्प्रेसन विरूपण लगभग 30% छ।

ग भ्याकुम ग्रीस प्रयोग गर्नुपर्छ (रिसाव कम गर्न)।

d स्थापना ग्रूभको प्रत्येक सतहको सतह खुरदना हाइड्रोलिक स्थिर सिलहरूको आवश्यकताहरू भन्दा उच्च मान्नुपर्दछ, र सम्पर्क दायरा ftp को प्रतिशत 50% भन्दा बढी हुनुपर्छ।

e ओ-रिंग ग्यास, कम पारगम्यता र कम कम्प्रेसन विकृतिसँग मिल्दो सामग्रीबाट बनेको हुनुपर्छ। यहाँ, हामी फ्लोरोरुबर प्रयोग गर्न सिफारिस गर्छौं।

④ रेडियल हाइड्रोलिक गतिशील सील

ओ-रिंग आन्दोलनको समयमा विस्थापित हुने हुनाले, यसको आवेदन कम दबाब (रिंग कायम नगरी) र गति (रिसिप्रोकेटिङ मोशन = ०.५m/s; रोटरी गति = 2.0m/s) मा सीमित छ।

3. कठोरता कारक

ओ-रिंग सामग्रीको कठोरता सील कार्यसम्पादन मूल्याङ्कनका लागि महत्त्वपूर्ण सूचकहरू मध्ये एक हो। ओ-रिंगको कठोरताले ओ-रिंगको कम्प्रेसन र नालीको अधिकतम स्वीकार्य एक्सट्रुजन ग्याप निर्धारण गर्दछ। सामान्यतया, शोर A70 को नाइट्राइल रबर प्रदान गरिएको छ, जसले धेरै प्रयोग सर्तहरू पूरा गर्न सक्छ।

४. एक्स्ट्रुजन ग्याप

अधिकतम स्वीकार्य एक्सट्रुजन ग्याप जी अधिकतम प्रणालीको दबाब, ओ-रिंगको क्रस-सेक्शनल व्यास, र सामग्रीको कठोरतासँग सम्बन्धित छ। सामान्यतया, काम गर्ने दबाब जति बढी हुन्छ, त्यति नै सानो अधिकतम स्वीकार्य एक्सट्रुजन ग्याप g अधिकतम। यदि ग्याप g ले स्वीकार्य दायरा नाघ्यो भने, यसले ओ-रिंगलाई बाहिर निकाल्न वा क्षति पुर्‍याउनेछ।

रेडियल डायनामिक सिलहरूमा रिटेनिङ रिङ प्रयोग गर्न सिफारिस गरिन्छ, जसले ओ-रिंगलाई रेडियल ग्यापमा निचोड हुनबाट रोक्न सक्छ र काम गर्ने दबाब पनि बढाउन सक्छ। जब दबाब 5MPa भन्दा बढी हुन्छ र भित्री व्यास> 50mm छ, र दबाव 10MPa भन्दा ठूलो छ र भित्री व्यास <50mm छ, यसलाई एक रिटेनिङ रिंग प्रयोग गर्न सिफारिस गरिन्छ।

स्थिर सील अनुप्रयोगहरूको लागि, यो H7/g6 मिलाउन सिफारिस गरिएको छ।

5. टेन्साइल र कम्प्रेसन दरहरू

जब ओ-रिंग नालीमा स्थापित हुन्छ, यो एक निश्चित हदसम्म तानिन्छ र संकुचित हुन्छ। यदि स्ट्रेचिङ र कम्प्रेसन मानहरू धेरै ठूला छन् भने, ओ-रिङको क्रस सेक्शन अत्यधिक बढाइने वा घटाइनेछ। यसको सील प्रभावलाई असर नगर्नको लागि, निम्न दुई बुँदाहरूलाई कडाईका साथ पालना गर्न सिफारिस गरिन्छ:

(१) रेडियल होल सील गर्नका लागि: ओ-रिङ राम्रोसँग स्ट्रेच गरिएको अवस्थामा हुन्छ (जस्तै d>d2), र अधिकतम स्वीकार्य स्ट्रेचिङ दर 6% हो, किनभने 1% स्ट्रेचिङले क्रस-सेक्शनल व्यास W लाई ०.५% ले घटाउँछ।

लम्बाइ = (d-2/d2) × 100%   ＜6%

समीकरणमा: d- रेडियल प्वाल सीलमा माउन्टिंग ग्रूभको तल्लो व्यास

d2-ओ-रिङको भित्री व्यास

(२) रेडियल शाफ्ट सिलहरूका लागि, O-रिङलाई यसको परिधि (जस्तै D1>D) सँग कम्प्रेस गरिएको छ, र अधिकतम स्वीकार्य परिधि कम्प्रेसन दर 3% हो।

कम्प्रेसन अनुपात = (D1-D)/D1×100%   ＜3%

समीकरणमा: O-रिंगको D1-बाहिरी व्यास

रेडियल शाफ्ट सीलमा माउन्टिंग ग्रूभको D-तल्लो व्यास

6. ओ-रिंगहरू घुमाउने शाफ्ट सिलहरूको रूपमा प्रयोग गरिन्छ

ओ-रिङहरू पनि कम-स्पीड रोटेशन र छोटो-चक्र घुमाउने शाफ्टहरूको लागि सिलको रूपमा प्रयोग गर्न सकिन्छ। जब परिधि गति 0.5m/s भन्दा कम हुन्छ, O-ring चयन सामान्य डिजाइन मापदण्डहरूमा आधारित हुन सक्छ; जब परिधिको गति 0.5m/s भन्दा बढी हुन्छ, यो घटनालाई विचार गर्न आवश्यक छ कि लामो रबरको घण्टी तातो भएपछि संकुचित हुनेछ (जुल तातो घटना), त्यसैले सील रिंगको भित्री व्यास सिल गरिएको शाफ्टको व्यास भन्दा लगभग 2% ठूलो हुन चयन गरिएको छ, र माथिको फेनोनबाट बच्न सकिन्छ। नालीमा ओ-रिंग स्थापना भएपछि, यसलाई रेडियली कम्प्रेस गरी राम्रो नाली बनाइन्छ, जसले गर्दा स्नेहन अवस्थाहरूमा सुधार हुन्छ।

7. स्थापना कम्प्रेसन बल

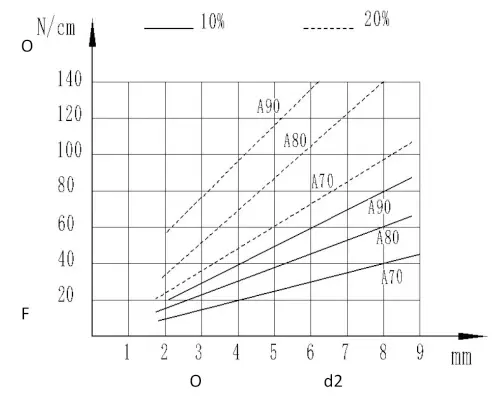

स्थापनाको क्रममा, कम्प्रेसन बल प्रारम्भिक कम्प्रेसनको डिग्री र सामग्रीको कठोरतासँग सम्बन्धित छ। चित्रले एकाइ कम्प्रेसन बल र सील परिधिको प्रति सेन्टिमिटर क्रस-सेक्शनल व्यास बीचको सम्बन्ध देखाउँदछ, जुन O-रिंग स्थापना गर्दा कम्प्रेसन बलको आकार अनुमान गर्न प्रयोग गरिन्छ।

स्थानीय संरचना डिजाइन

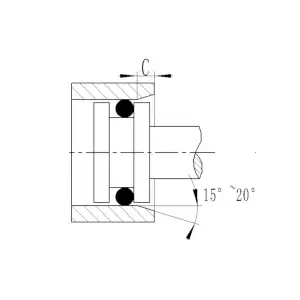

ओ-रिङलाई स्थापनाको क्रममा निचोडिने भएकोले, गम्भीर क्षतिबाट बच्नको लागि, प्वालको अन्त्य वा शाफ्टको छेउलाई 15° ~ 20° च्याम्फरमा प्रशोधन गरिनुपर्छ, र किनारहरू गोलाकार हुनुपर्छ र burrs हटाइनुपर्छ। यदि ओ-रिंग स्थापनाको क्रममा ट्रान्सभर्स प्वालबाट पार गर्न हो भने, ट्रान्जिसन प्वाल पनि च्याम्फर वा गोलाकार हुनुपर्छ।

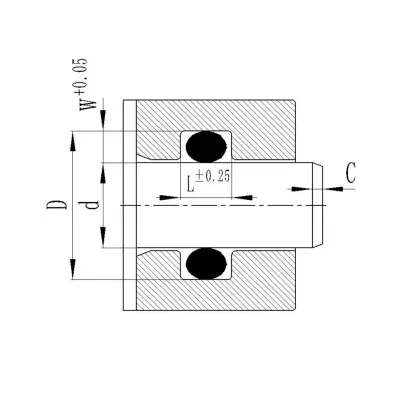

प्वाल च्याम्फर

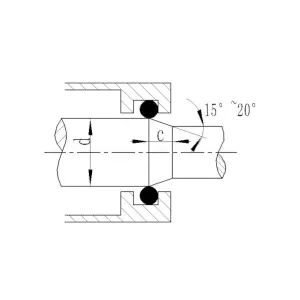

शाफ्ट च्याम्फर

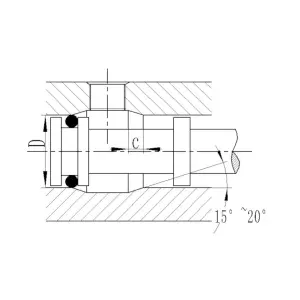

ट्रान्जिसन प्वालहरूको च्याम्फरिङ/राउन्डिङ

तालिका 1-10 न्यूनतम च्याम्फर लम्बाइ Cमिनेट

Chamfer सतह खुरदरापन: Rz≤4.0μm   Ra≤0.8μm

आकार र सतह दोषहरूको अनुमतियोग्य विचलन

हामी ओ-रिंगहरूको आकार र सतह दोषहरूलाई दुई वर्गहरूमा वर्गीकृत गर्छौं: N र S।

(1) N: हाम्रो मानक गुणस्तर प्रतिनिधित्व गर्दछ, जसले पूर्ण रूपमा उच्च गुणस्तर आवश्यकताहरू र दैनिक अनुप्रयोगहरू पूरा गर्न सक्छ।

(2) S: आकार र सतह दोष को लागी धेरै उच्च आवश्यकताहरु संग अवसरहरु को लागी उपयुक्त, सामान्यतया ठूलो उत्पादन र उच्च लागत को आवश्यकता छ।

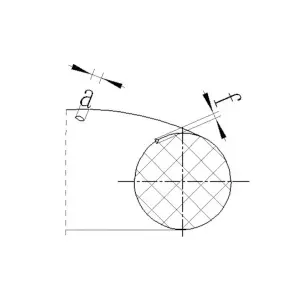

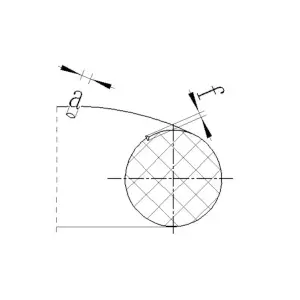

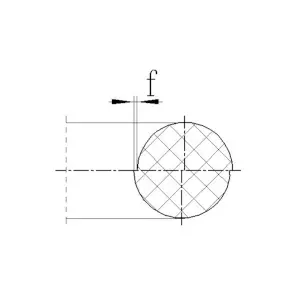

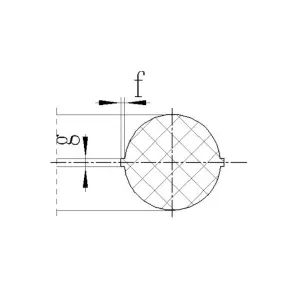

मोल्ड मिसलाइनमेन्ट d

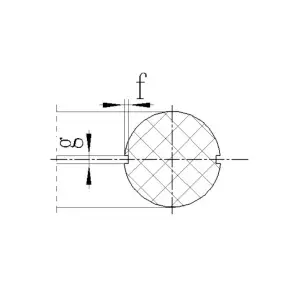

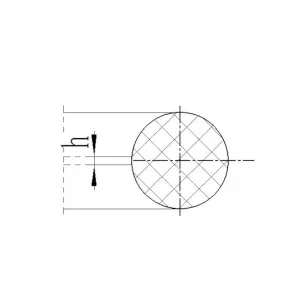

मोल्ड स्प्लिटिंग फ्लैश एच

मोल्ड विभाजन संकुचन

अत्यधिक ट्रिमिङ

प्रवाह चिन्हहरू

अन्य दोषहरू

भण्डारण गाइड

दीर्घकालीन भण्डारणको कारणले गर्दा ओ-रिंगहरूको भौतिक र रासायनिक गुणहरूबाट बच्नको लागि, लामो-समय भण्डारणको समयमा ओ-रिंगहरू प्रभावित नहुने सुनिश्चित गर्नको लागि उचित भण्डारण वातावरण आवश्यक छ।

भण्डारण समयमा, निम्न बिन्दुहरू अवलोकन गर्नुपर्छ:

(१) भण्डारण वातावरण सुख्खा, धुलो-रहित र राम्रोसँग हावा चल्ने हुनुपर्छ;

(2) तापमान +15 ℃ माथि हुनुपर्छ तर +20 ℃ भन्दा बढि हुनु हुँदैन;

(३) सकेसम्म खोक्रो प्याकेजिङ्ग झोलाहरूमा भण्डारण गर्नुहोस्, र O-ring को सामग्रीलाई क्षति पुर्‍याउने सामग्रीहरू बेवास्ता गर्नुहोस्;

(4) भण्डारण वातावरणमा प्रत्यक्ष सूर्यको किरणबाट जोगिनुहोस् र पराबैंगनी प्रकाश स्रोतहरूबाट टाढा राख्नुहोस्;

(5) भण्डारण गर्दा, ओ-रिंगहरू तनावमुक्त अवस्थामा हुनुपर्छ, अर्थात्, तानिएको छैन, संकुचित छैन, र विकृत छैन:

(६) तारमा बाँध्न वा धातुका भागहरूमा झुण्ड्याउन निषेध गरिएको छ।
