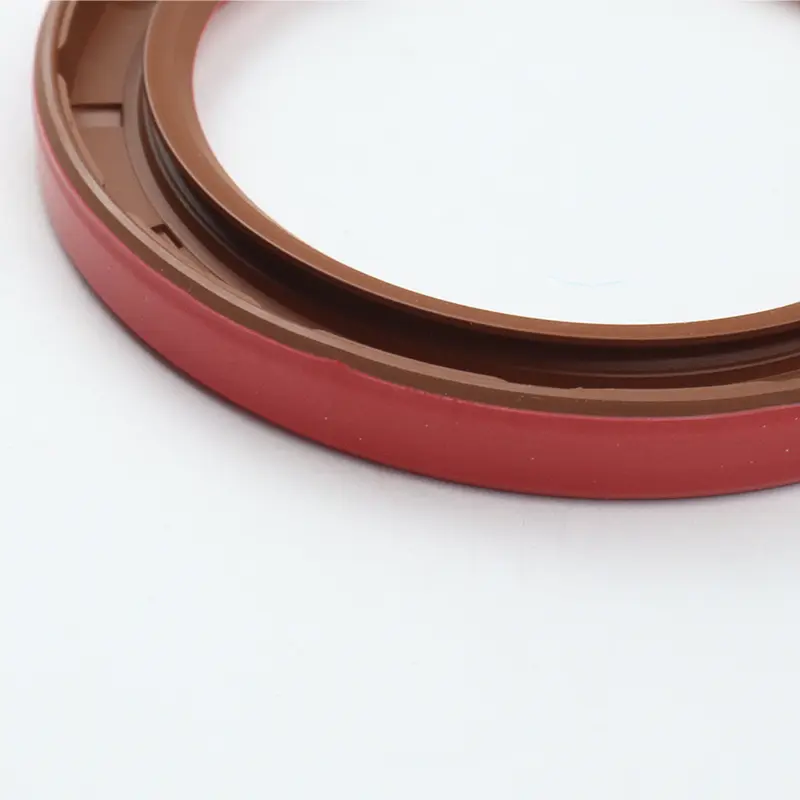

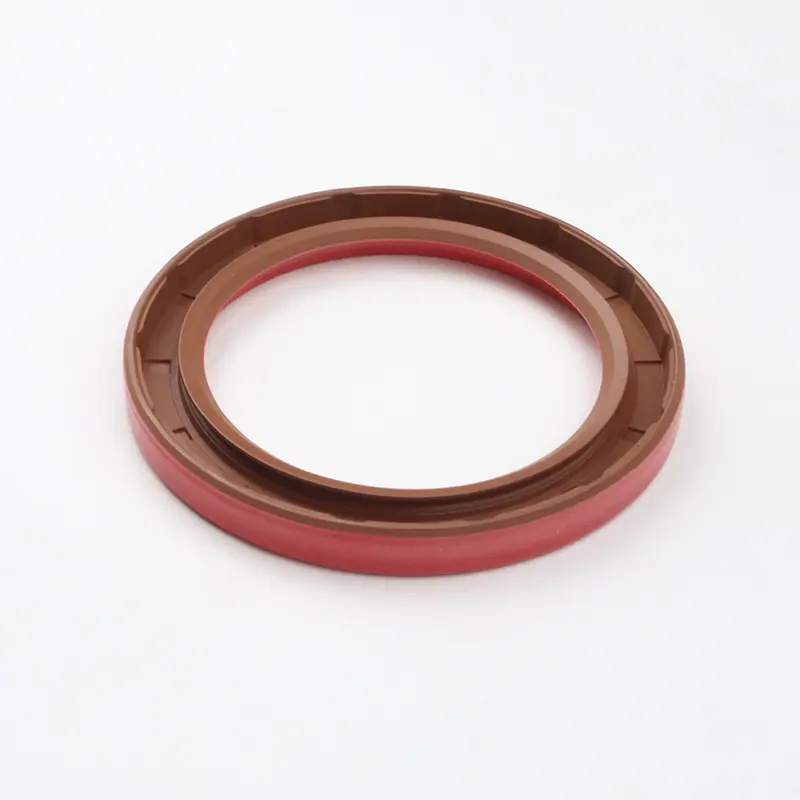

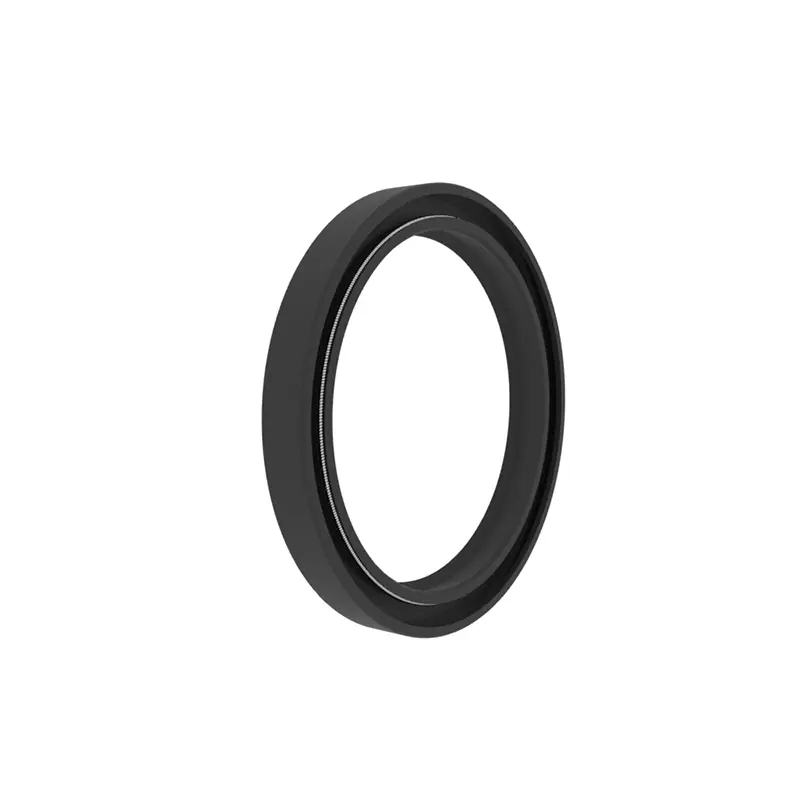

घुमाउने शाफ्ट ओठहरू, सामान्यतया तेल सिलका रूपमा चिनिन्छ, घुमाउने असर सीटमा स्थापना हुन्छ र घुमाउने शाफ्टको साथ सापेक्ष गति उत्पादन गर्दछ। धातु फ्रेमले एक समर्थन भूमिका खेल्छ, र उचाई तेल र बाह्य फोहोरको घुसपैठलाई रोक्न वसन्तलाई सिलि sum ओठमा रेडियरियल प्रीलोज लागू गर्दछ।

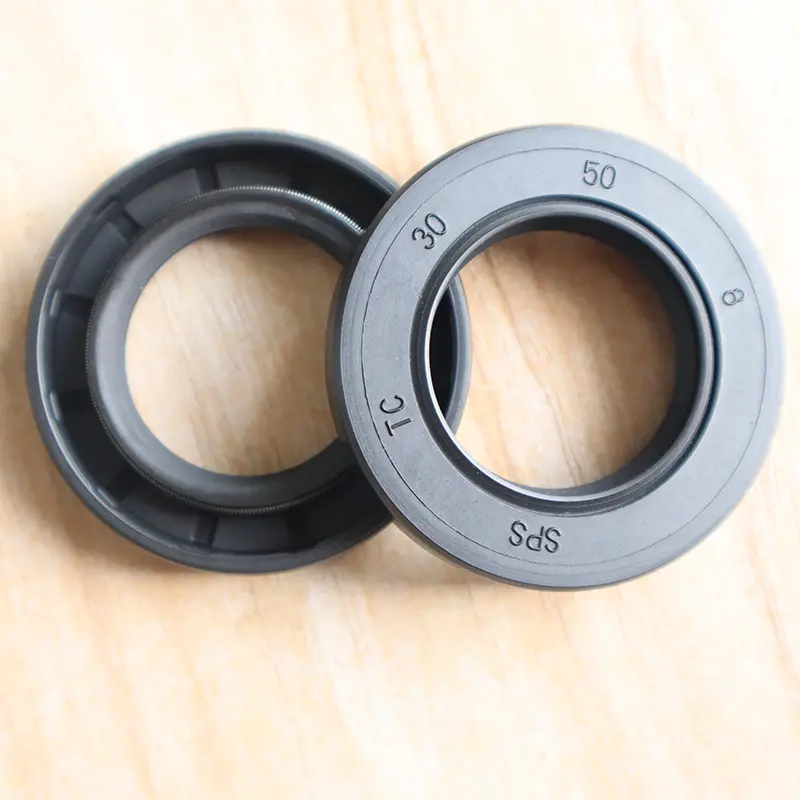

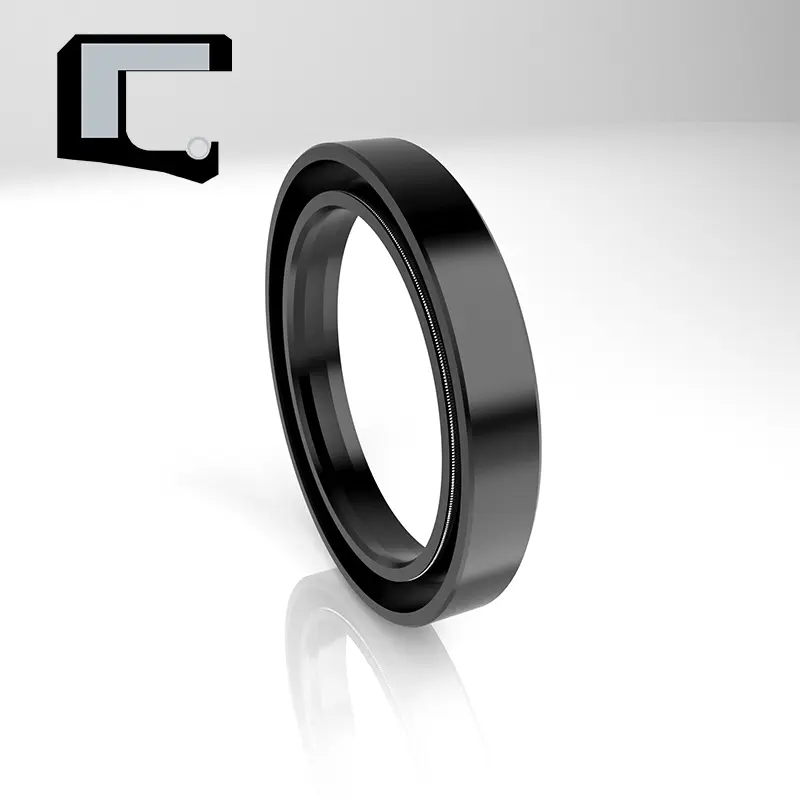

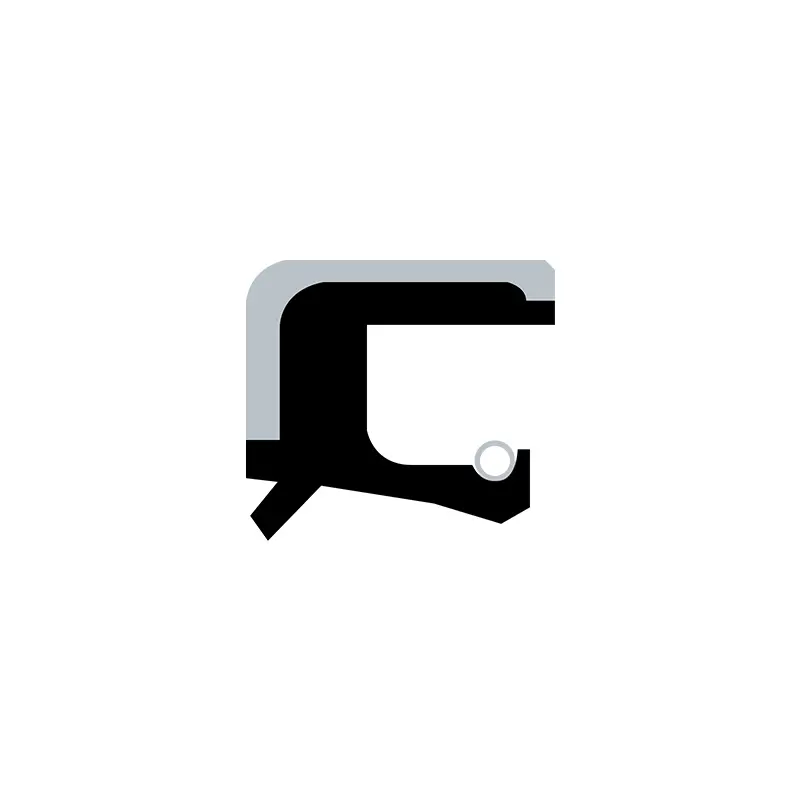

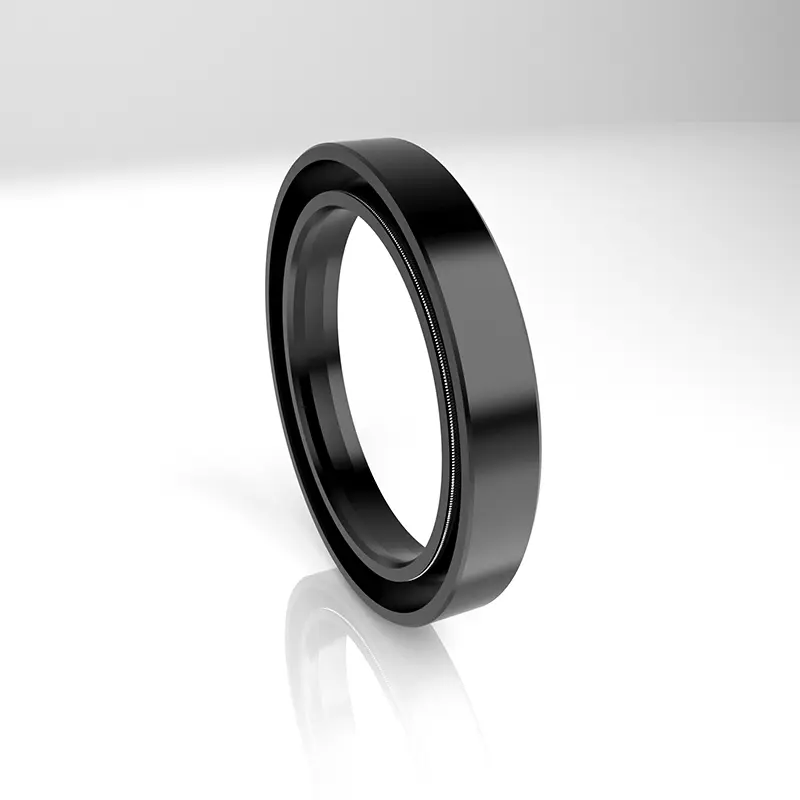

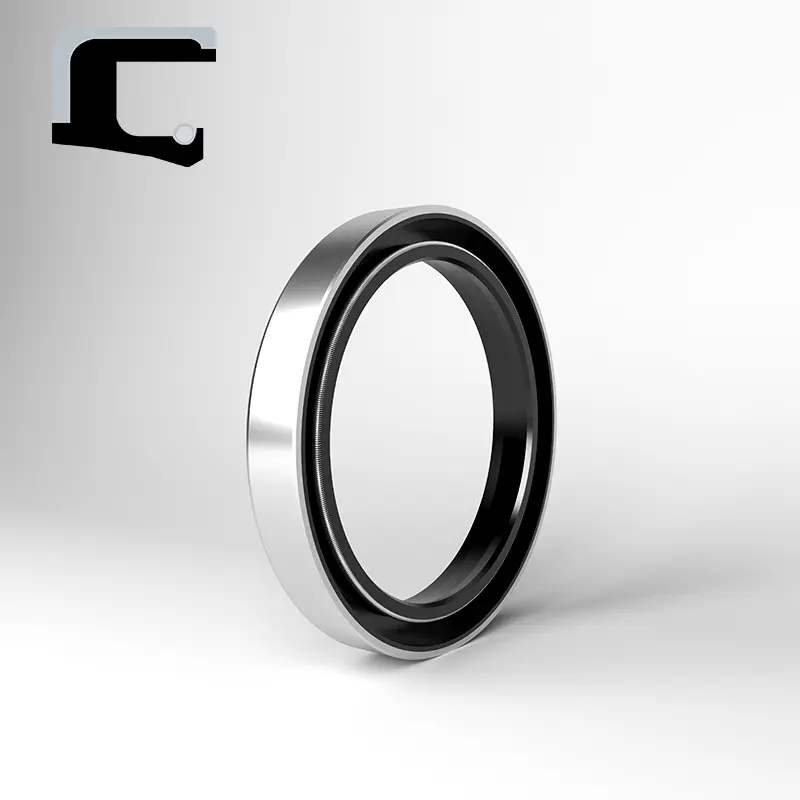

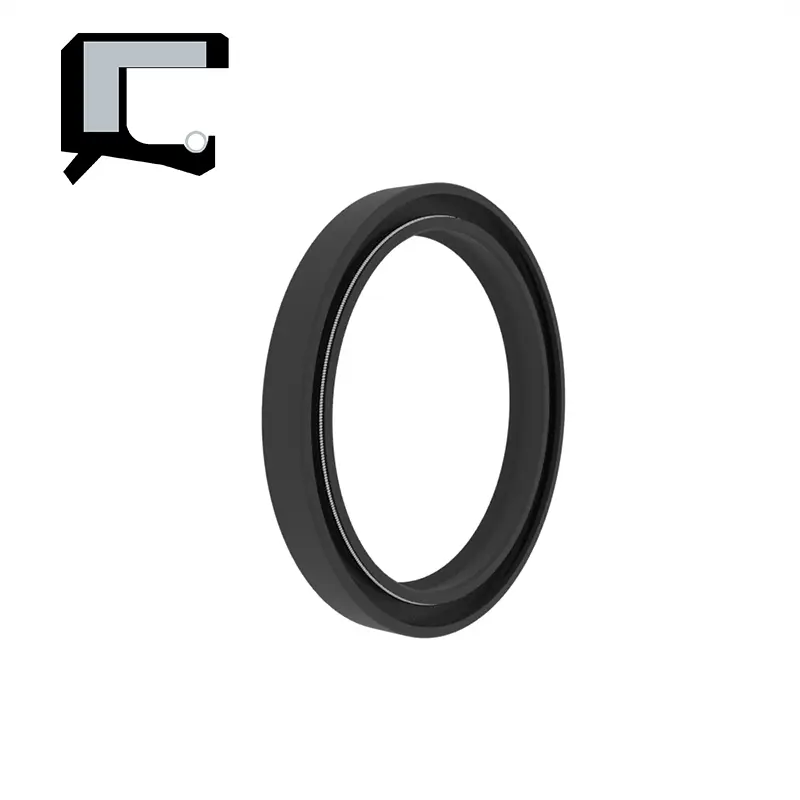

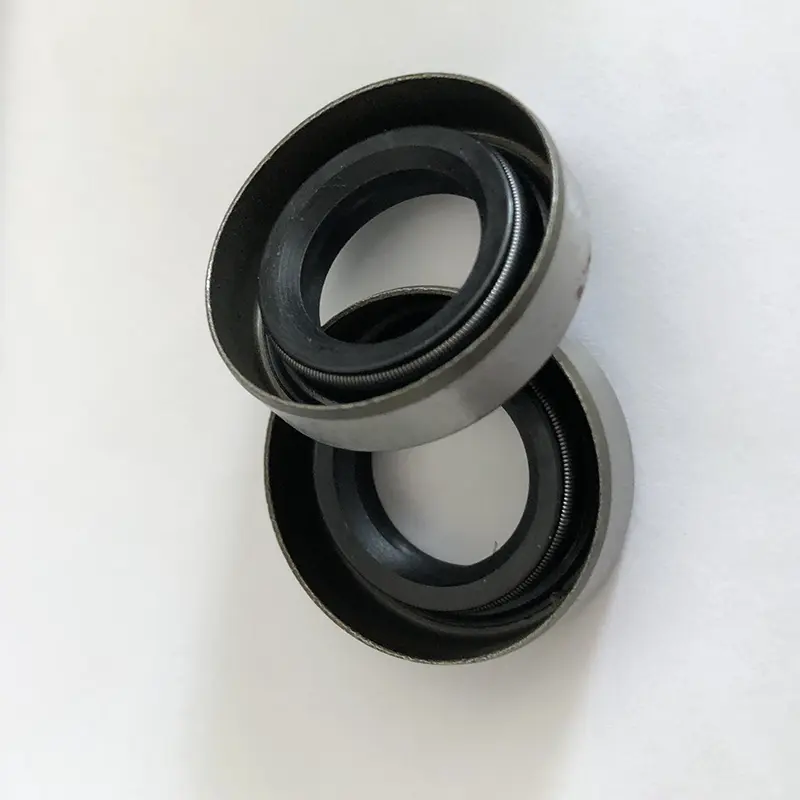

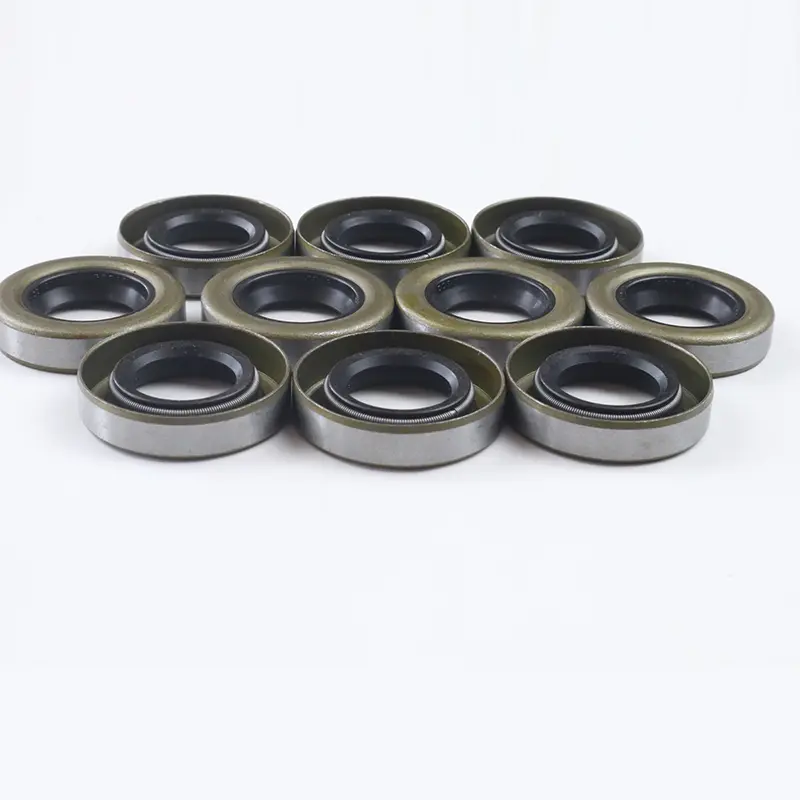

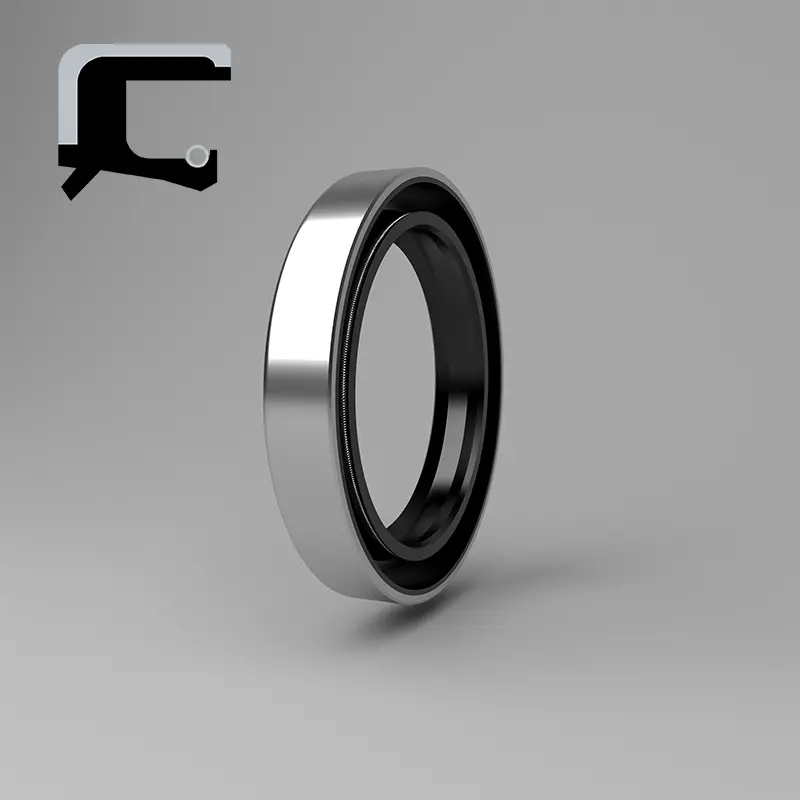

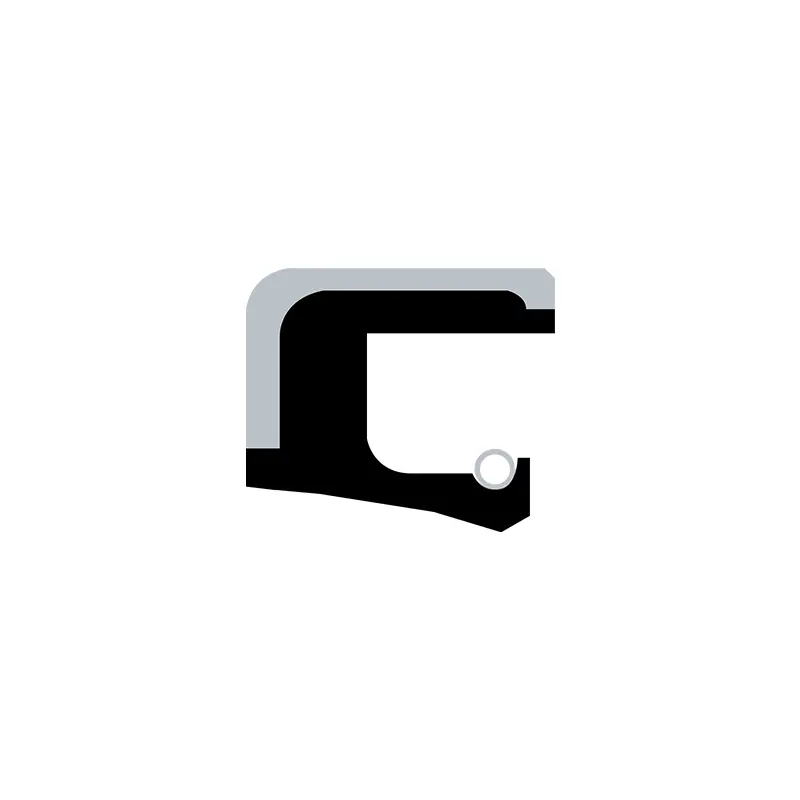

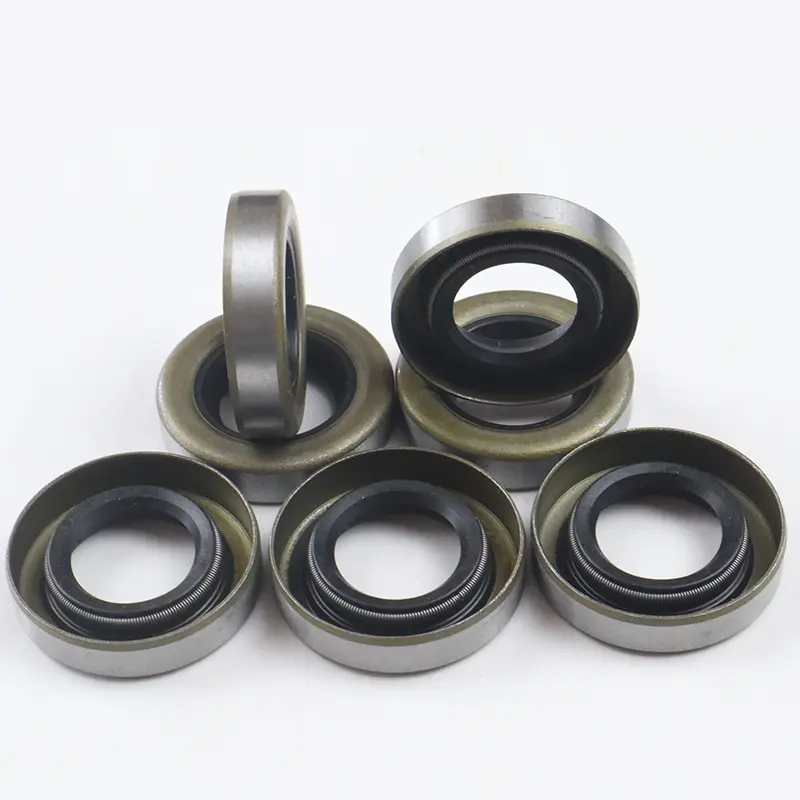

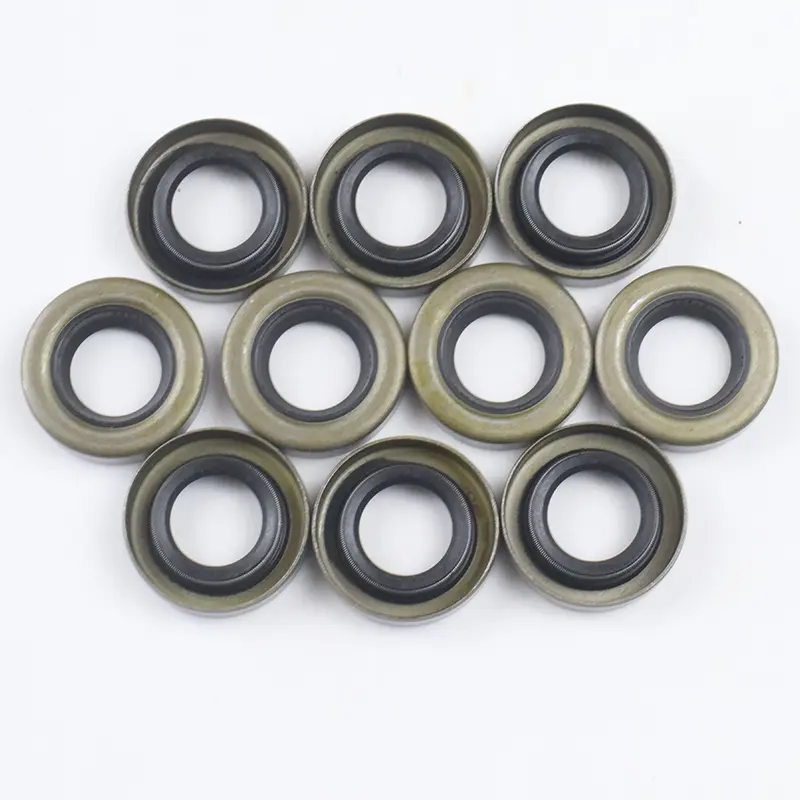

TC / SC / TB / SB तेल सिलहरू धातु कंकालहरू मिसाइन्छ, स्प्रिंग्स र रबर निकायहरू। धातु कंकालले एक समर्थन भूमिका खेल्छ, र वसन्तलाई सिलिंग ओठमा रेडियल शक्ति लागू हुन्छ। TC / TB धुलो-प्रमाण सहायक ओठले सुसज्जित छन्, जुन अवसरहरूमा उपयुक्त हुन्छ जहाँ एक छेउछाउमा मुद्रा र अन्य तर्फ धुलो। TB / SB एक धातु बाहिरी सर्कल हो, जसले तेललाई गुहामा अधिक दृढ र गुहामा सटीक बनाउँदछ, तर कम पुरानोपनको लागि बाहिरी सर्कल क्षमतामा र ग्यास मध्यम सीमित छ। स्थापनाको बखत बाहिरी सर्कलमा सिटन्ट लागू गर्न सिफारिस गरिन्छ।
RCTCCRUV डबल-ओठको प्रकार्य वा तेल चुहावटबाट प्रसारण भागहरूमा वर्गीकृत हुने अंशहरू अलग गर्नु पर्ने हुन्छ जुन लुबेटिको चुहावट रोक्न सकिन्छ।

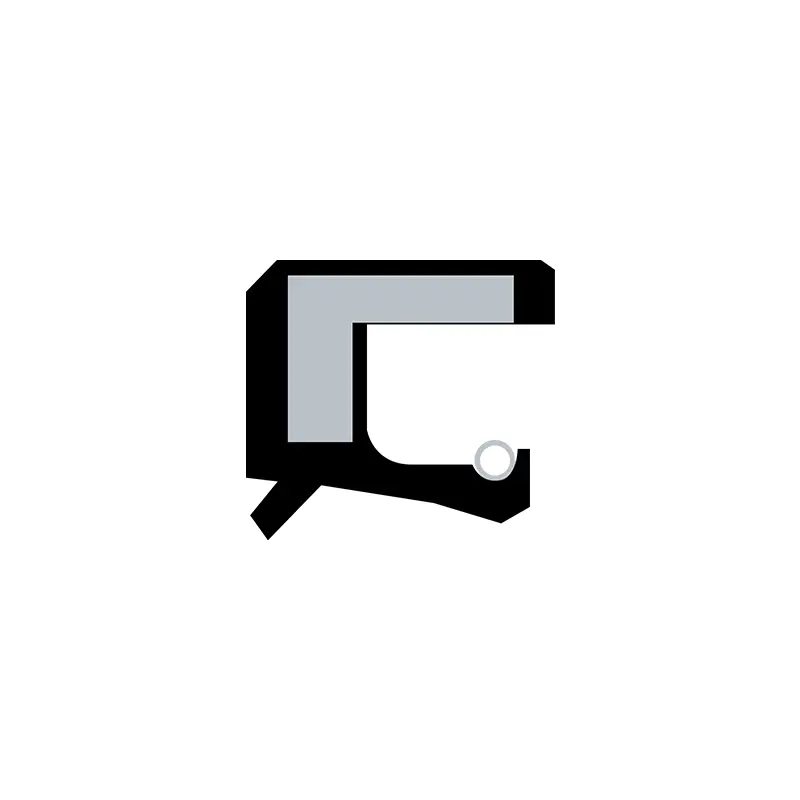

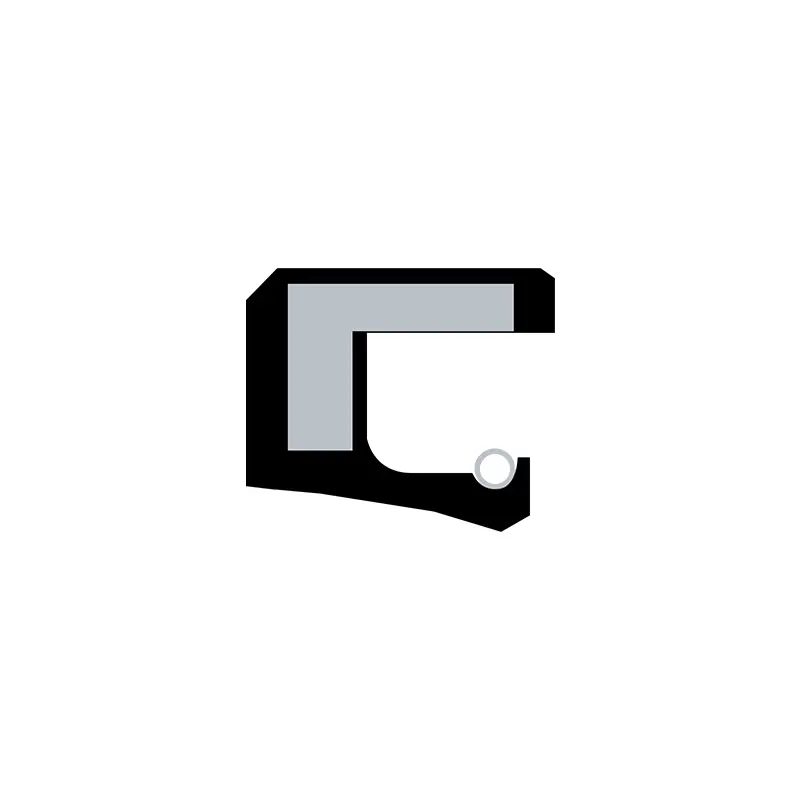

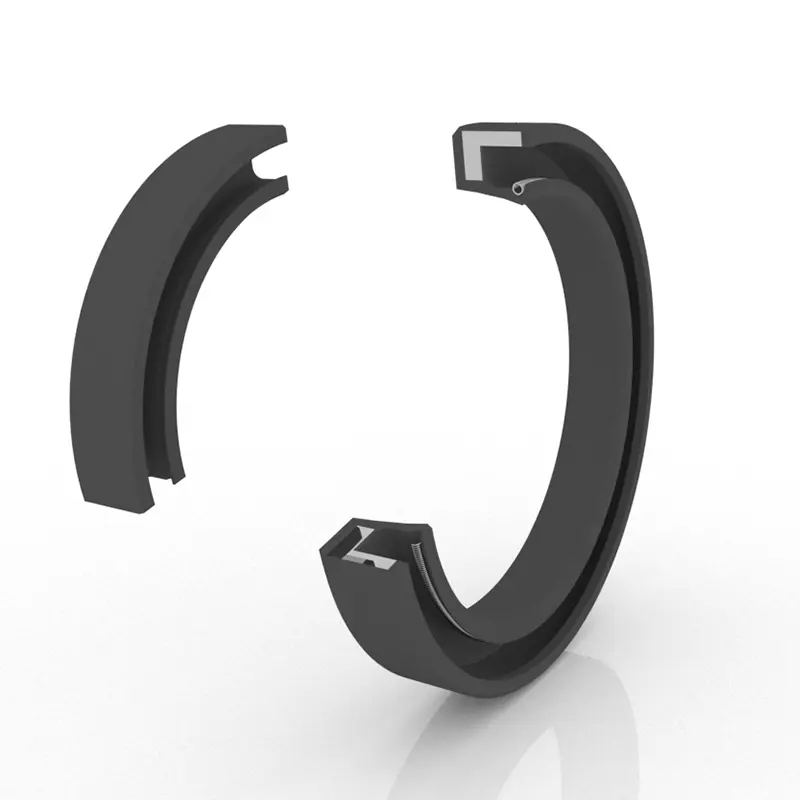

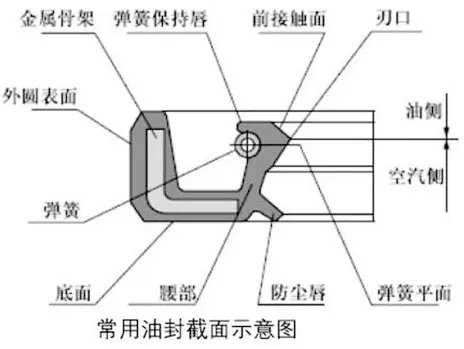

कंकाल तेल सिल संरचनाले तीन भागहरू समावेश गर्दछ: शरीर मोहरल, कंस्टुन र आत्म-थ्रु नली वसन्तलाई सुदृढ पार्दै। छाप लगाउने शरीर तल विभाजित गरिएको छ, कम्मरमा, किनारा काटेर बिभिन्न भाग अनुसार ओठ मोहर। सामान्यतया, नि: शुल्क राज्यमा कंकालनको तेल सील सिलमा भित्री व्यास भनेको शाफ्ट व्यास भन्दा सानो छ, र निश्चित "हस्तक्षेप रकम"। तसर्थ, जब तेल छाप तेल मोहर सीट सीट र तेल shibting को एक संकुचन बल शाफ्ट मा एक रेडरियल क्रम्पिंग बल शाफ्ट, शामिल मुद्ली असर प्राप्त गर्दछ।
RCTCN डबल-लिप हाई-दबाव तेल शाऊलसँग एक समग्र दबाव प्रेस-प्रतिरोधात्मक कंकाल डिजाइन छ, सानो ओठ विध्वंसकरणको साथ, र दबाब-उक्त परिस्थितिहरूमा घुमाउरो शाफ्टहरू छाप लगाउन प्रयोग गरिन्छ।
उत्पाद सुविधाहरू र अनुप्रयोगहरू:
घुमाउने शाफ्ट ओठले स्थापना संरचना र आवश्यकताहरू
1 शाफ्ट सामग्री: कार्बन स्टिल र स्टेनलेस स्टील सामान्यतया प्रयोग गरिन्छ। क्रोम प्लेटन उच्च गतिमा प्रयोग गरिन्छ, HRC40-4545।
2 घुमाउने शाफ्ट र ग्रूवको डिजाइन: शाफ्टको सतह चिकनी छ र बर्नरहरू हटाइन्छ। सर्पिल प्रशोधन मार्कहरूले एक पम्पिंग प्रभाव उत्पादन गर्नेछ र चुहावट पैदा गर्दछ। RA0.1-0.5um को सतह कुनै सतहको साथ तेल सील एफुट स्थापना चरण पीस गर्न सिफारिश गरिन्छ। र यो चौंकाइएको हुन्छ जब गति बढ्दै जान्छ।
स्थापना र विपत्तिजनक आवश्यकताहरूको लागि, शाफ्ट र ग्रूभ चरम वा गोलाकार हुनुपर्दछ। आंकडा 1 र 2 मा देखाइएको रूपमा।

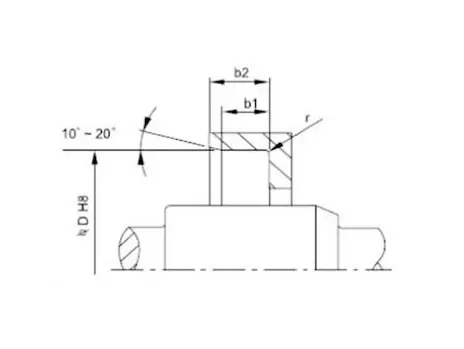

चित्र 1 ग्रुव चामर डिजाइन
| मुहर र उचाई b | B1 (0.8545xb) mm | B2 (b + 0.3) mm | R अधिकतम |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |
चित्र 2 चेमीर डिजाइन घुमाउने शापनको डिजाइन
| d | d3 | R |
|
d | d3 | R |
| अर्को | d-1.55 | 2 | 70 ~ 95। | D-5.55 | 5 | |
| 10 ~ 20 | d-2.0 | 2 | 95 ~ 1 1300 | d-5 ..5 | 6 | |
| 20 ~ 30 | d-2.5 | 3 | 130 ~ 2400 | D-7.0 | 8 | |
| ~ 0 ~ 40 | d-3.0 | 3 | 240 ~ 500 | D-11.0 | 12 | |
| 40 ~ 50 | d-3.5 | 4 | 500 ~ 800 | d -1.0 | 14 | |
| ~ 0 ~ 70 | d-4.0 | 4 | 800 ~ 1250 | d -1.0 | 16 |

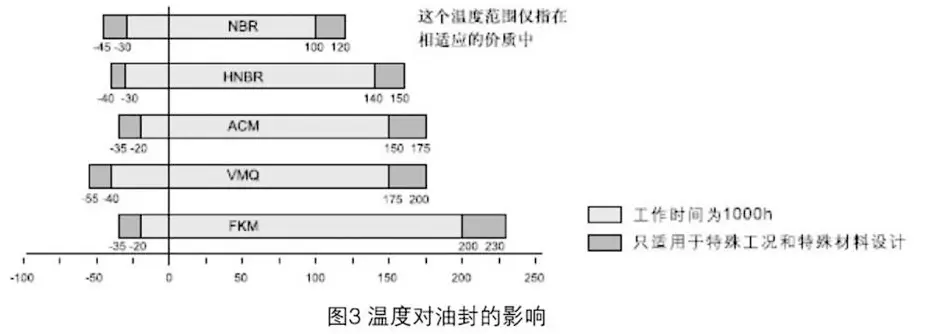

त्यहाँ दर्जनौं कारकहरू छन् जुन घुमाउने शाफ्ट लिलास सिलहरू प्रभाव पार्ने। तेलको सीप र संरचना बाहेक अरू काँसाहरू जस्तै, दबाब, क्लाउचर, मोल छाप प्रभावकारी, र यी कारकहरू अक्सर एक अर्कासँग कुराकानी गर्दछन्। निम्न चार्ट प्रयोगकर्ता सन्दर्भ मात्र हो।
घुमाउने शाफ्ट लिप सिलहरू: सावधानी अपनाउनुको लागि राम्रो काम गर्न तेल मोहरका लागि एक शर्त हो।
| स्थापना रेखाचित्र (गुहा स्थापना) | ||
| सही स्थापना विधि | लागू कार्य सर्तहरू | गलत स्थापना विधि |
 |
यो मात्र लागू हुन्छ जब तेल मोहर को अन्त्य अनुहार गुहाको अन्तिम अनुहार संग फ्लश हुन्छ। जब प्रेशलिंग उपकरण छिटो सर्दछ, तेल छाप राख्नुपर्दछ, अन्यथा यसलाई थिच्न सकिन्छ। |
|
 |
तेल मोहर को अन्तिम अनुहार गुहा को अन्तिम अनुहार भन्दा कम छ को लागी उपयुक्त छ। जब प्रेशलिंग उपकरण छिटो सार्दछ, तेल मोहर पनि राम्रोसँग हुन सक्छ। यद्यपि यस प्रकारको संरचनात्मक स्थिरता आफैंमा कुनै रेडियल स्थिति हुँदैन, त्यसैले समतल प्लेटको अक्षल ठाडोपन र प्रेस उपकरणको दबावको शाफ्ट एक निश्चित शुद्धतामा पुग्नु पर्छ। |
 |
 |
तेल मोहर को अन्तिम अनुहार गुफा को अन्तिम अनुहार भन्दा कम छ जहाँ स्थिति मा लागू। जब प्रेशलिंग उपकरण छिटो सर्दछ, यो सुनिश्चित गर्न आवश्यक छ कि तेल मोहर सहि राखिएको छ, अन्यथा यो थिच्नुहोस्। |
 |
 |
यो दबाव उपकरण बिना रखरखाव वा साधारण स्थापना सर्तहरूको लागि उपयुक्त छ। स्थापना प्रक्रिया बिल्कुल एक समान प्रेरणा नहुन सक्छ, विभिन्न स्थापना समस्याहरू अपरिहार्य रूपमा देखा पर्दछ। यो मुख्यतया स्थापनाको बखत रेडसियल विचलन रोक्नको लागि हो, जुन तेल मोहर सिल, वा रबर बाहिरी क्षति हुन सक्छ साल एमि ing ्ग्रेजी भाग (बाहिरी सर्कल) स्थापनाको बखत। त्यसकारण, यो स्थापना विधि सामान्यतया सिफारिस गरिएको छैन। |
 |
TC / SC / TB / SB तेल भित्ताहरू:
| क्रस-अनुभागीय आकार | नमुना | दरखास्त | दवाउ | ताप | चाल | माध्यम | भौतिक |
 |
टोली | Sapling, shopproff | 0.03mpa | -30 ~ ~ 1 1600 | 20M / s | तेल, ग्रीस लुब्रिके | NBR / FKM + Crbons स्टील |
 |
अविवाहित गर्नु | मोहर लगाउने | |||||
 |
टिबी | Sapling, shopproff | -30 ~ ~ 100 | 2MM / S | पानी, तेल, ग्रीस | NBR + Carbons स्टील | |
 |
एसबी | मोहर लगाउने |
