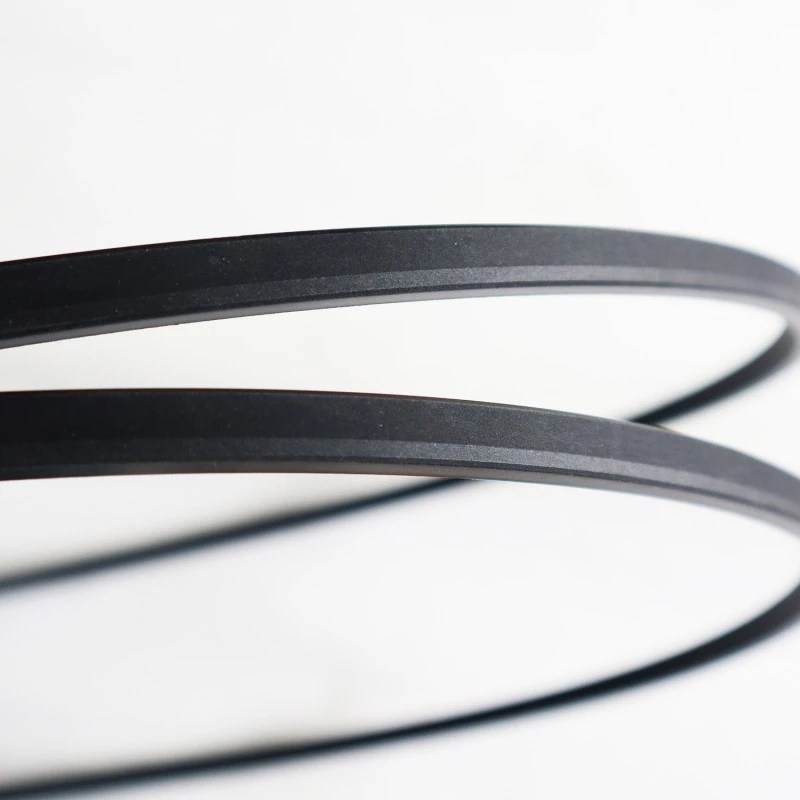

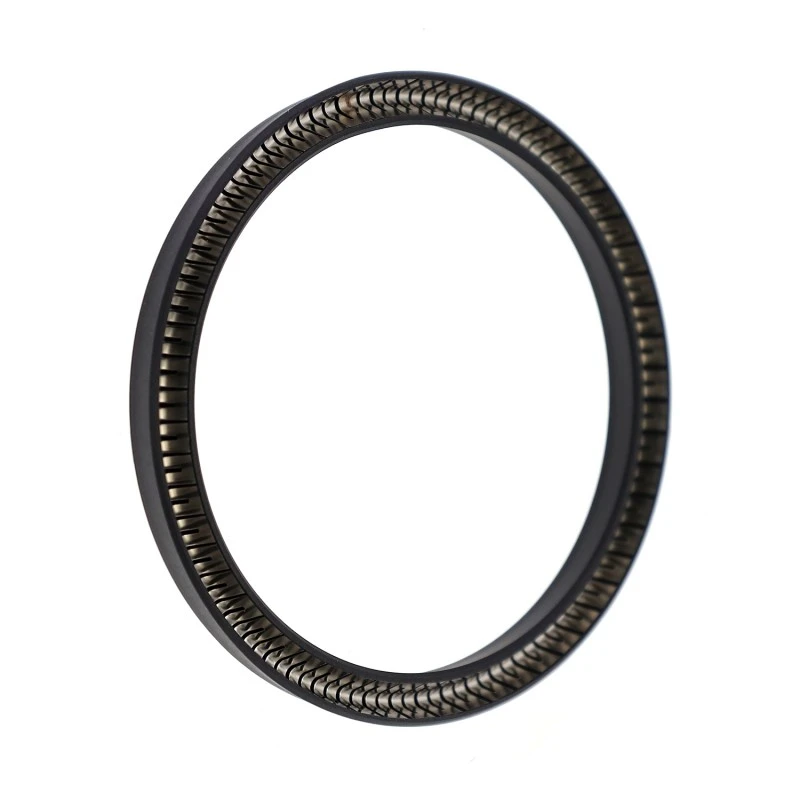

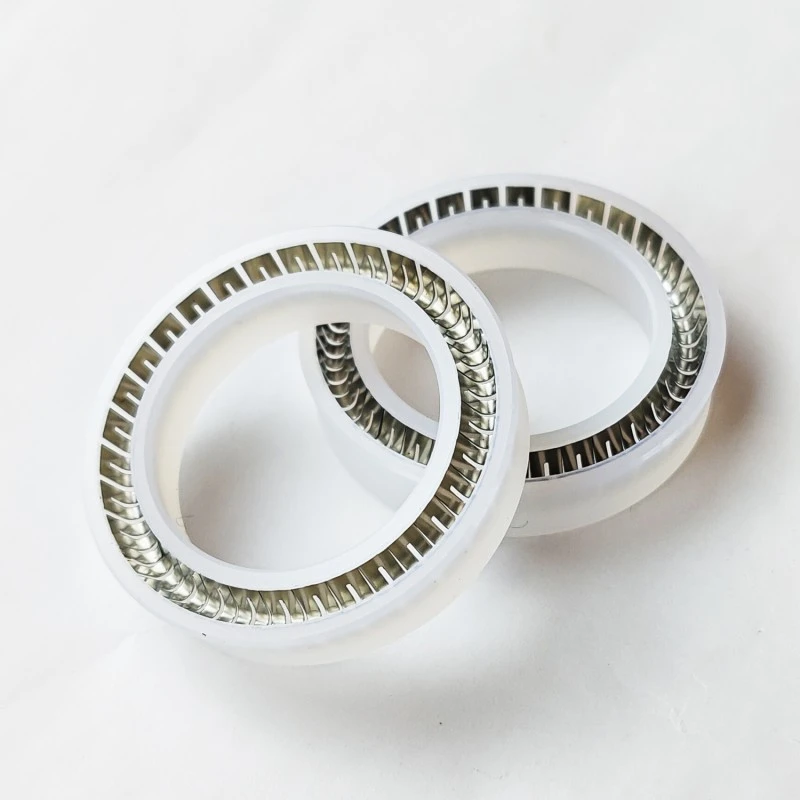

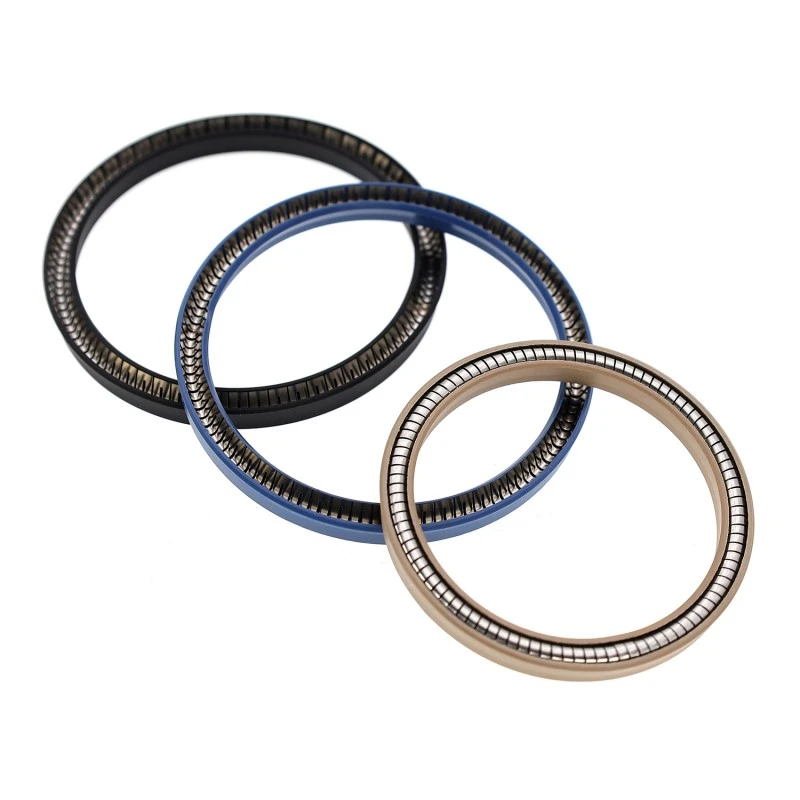

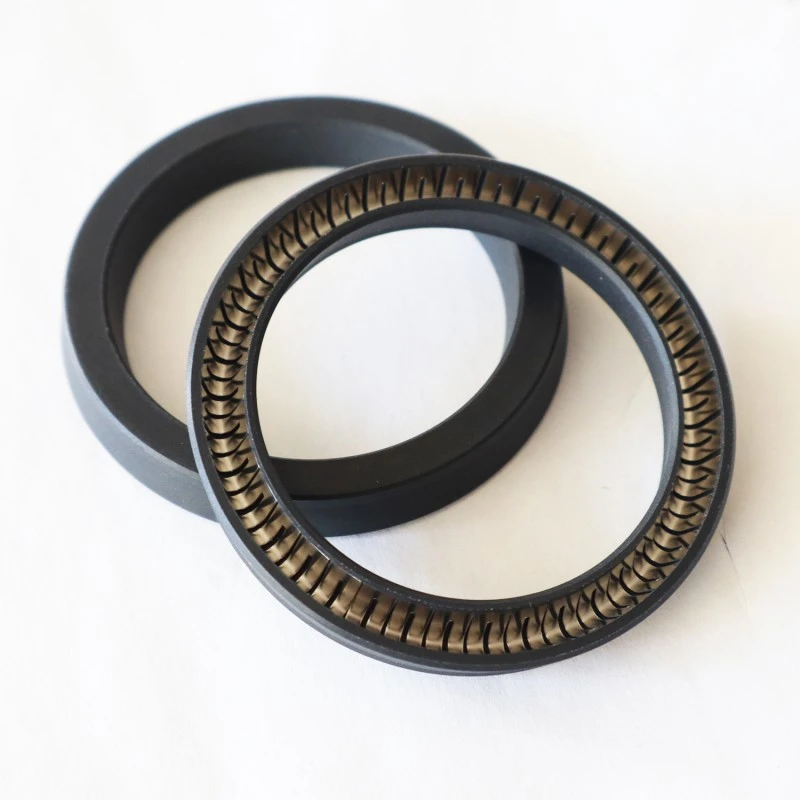

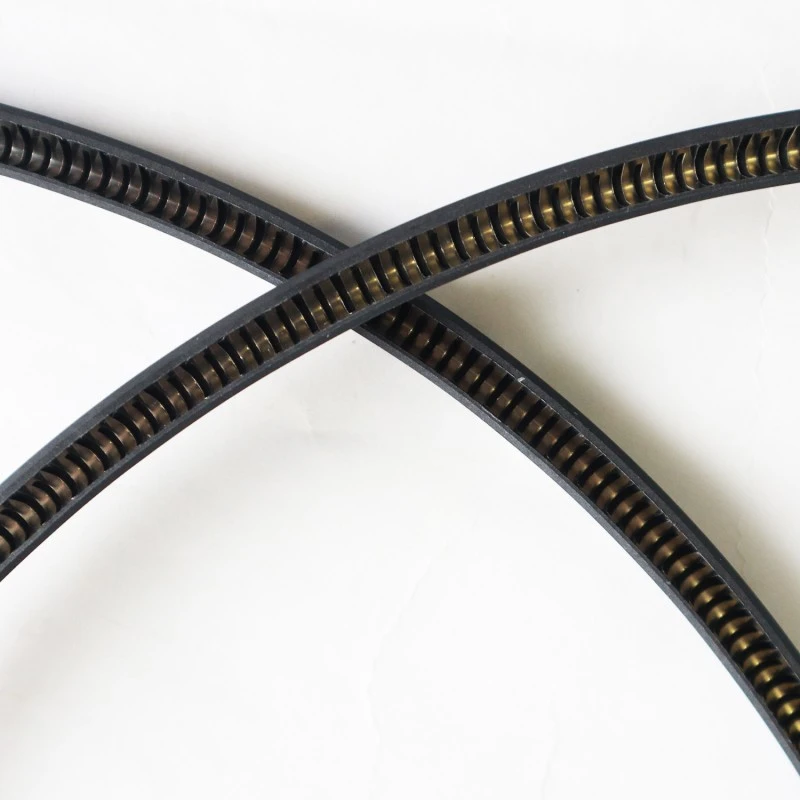

RC65 वसन्त-उर्जित सील एक स्टेनलेस स्टील वसन्त र उच्च प्रदर्शन प्लास्टिक बाट बनेको छ। स्टेनलेस स्टीलको वसन्त या त V-आकारको वसन्त वा O-आकारको वसन्त हुन सक्छ।
लागू हुने अपरेटिङ सर्तहरू (चरम मानहरू एकै साथ हुनु हुँदैन)
|
दबाव (MPa) |
गति (m/s) |
तापक्रम (°C) |
मध्यम |
||
|
RC65<40 |
RC65-B<80 |
<१० |
RC65-200~250 |
RC65-B -35~250 |
几乎所有介质 |
सामग्री चयन
1. O-रिङ सामग्री निम्नबाट चयन गर्न सकिन्छ: R01 Nitrile रबर (NBR), R02 Fluororubber (FKM), आदि।
2. सिल घण्टी सामग्रीहरू समावेश छन्: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, आदि।
३. स्टेनलेस स्टीलका स्प्रिङहरू O-आकारका स्प्रिङहरू र V-आकारका स्प्रिङहरूबाट चयन गर्न सकिन्छ।
अर्डर उदाहरण
RC65-40-PTFE4+V: बोर व्यास 40, सील रिंग सामग्री PTFE4 हो, स्टेनलेस स्टील स्प्रिंग V आकारको वसन्त हो।
RC65-B-40-PTFE4+R02: बोर व्यास 40, सील रिंग सामग्री PTFE4 हो, ओ-रिंग फ्लोरोरुबरले बनेको छ।

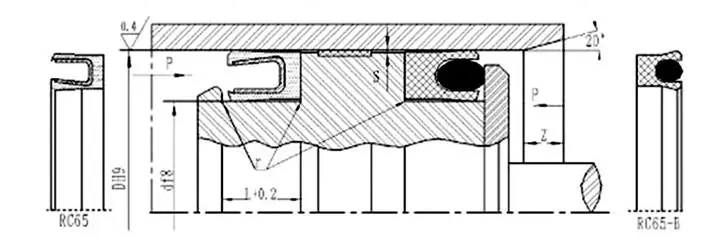

निर्दिष्टीकरण र प्यारामिटर तालिका (निर्दिष्ट दायरा भित्र कुनै पनि आकार उपलब्ध छ)
|
DH9 |
df8 |
L+0.2 |
Smax(<20MPA) |
Smax(<40MPA) |
Zmin |
max |
|
६~१३.९ |
D-2.9 |
2.4 |
0.08 |
0.05 |
०.८लि |
0.4 |
|
14~24.9 |
D-4.5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
२५~४५.९ |
D-6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
४६~१२४.९ |
D-9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
१२५~९९९.९ |
D-12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
निर्दिष्टीकरण र आयाम तालिका (यदि तपाइँको आवश्यक विशिष्टताहरू यस तालिकामा सूचीबद्ध छैनन् भने, कृपया हाम्रो कम्पनीलाई सम्पर्क गर्नुहोस्; हामी 1600mm सम्म उत्पादनहरू आपूर्ति गर्न सक्छौं)।
|
D |
d |
L |
|
D |
d |
L |
|
D |
d |
L |
|
D |
d |
L |
|
D |
d |
L |
|
15 |
10.5 |
3.6 |
42 |
35.8 |
4.8 |
75 |
65.6 |
7.1 |
160 |
147.8 |
9.5 |
320 |
307.8 |
9.5 |
||||
|
16 |
11.5 |
3.6 |
45 |
38.8 |
4.8 |
80 |
70.6 |
7.1 |
180 |
167.8 |
9.5 |
350 |
337.8 |
9.5 |
||||
|
18 |
13.5 |
3.6 |
48 |
38.6 |
7.1 |
85 |
75.6 |
7.1 |
190 |
177.8 |
9.5 |
400 |
387.8 |
9.5 |
||||
|
20 |
15.5 |
3.6 |
50 |
40.6 |
7.1 |
90 |
80.6 |
7.1 |
200 |
187.8 |
9.5 |
420 |
407.8 |
9.5 |
||||
|
22 |
17.5 |
3.6 |
52 |
42.6 |
7.1 |
95 |
85.6 |
7.1 |
210 |
197.8 |
9.5 |
450 |
437.8 |
9.5 |
||||
|
25 |
18.8 |
4.8 |
55 |
45.6 |
7.1 |
100 |
90.6 |
7.1 |
220 |
207.8 |
9.5 |
480 |
467.8 |
9.5 |
||||
|
28 |
21.8 |
4.8 |
56 |
46.6 |
7.1 |
110 |
100.6 |
7.1 |
230 |
217.8 |
9.5 |
500 |
487.8 |
9.5 |
||||
|
30 |
23.8 |
4.8 |
60 |
50.6 |
7.1 |
120 |
110.6 |
7.1 |
240 |
227.8 |
9.5 |
600 |
587.8 |
9.5 |
||||
|
32 |
25.8 |
4.8 |
63 |
53.6 |
7.1 |
125 |
112.8 |
9.5 |
250 |
237.8 |
9.5 |
700 |
687.8 |
9.5 |
||||
|
35 |
28.8 |
4.8 |
65 |
55.6 |
7.1 |
130 |
117.8 |
9.5 |
280 |
267.8 |
9.5 |
800 |
787.8 |
9.5 |
||||
|
40 |
33.8 |
4.8 |
70 |
60.6 |
7.1 |
150 |
137.8 |
9.5 |
300 |
287.8 |
9.5 |
900 |
887.8 |
9.5 |
रुइचेनको सील उत्पादनहरू कुन क्षेत्रमा प्रयोग गर्न सकिन्छ?
हामी चीनमा उच्च-दबाव र अल्ट्रा-उच्च-दबाव सीलको क्षेत्रमा अग्रणी कम्पनी हौं, सफलतापूर्वक असंख्य उद्योग चुनौतीहरू समाधान गर्दै।
• अति-उच्च दबाव क्षमता: हाम्रा सील उत्पादनहरूमा 600 MPa सम्मको दबाब मूल्याङ्कन छ, र हामीसँग 720 MPa को चरम परिस्थितिमा सञ्चालन गर्ने ग्राहकहरूबाट सफल अनुप्रयोग केसहरू छन्, चीनमा सील प्रविधिको लागि बेन्चमार्क सेट गर्दै।
• उच्च-दबाव र उच्च-तापमान मिश्रित कार्य अवस्थाहरू: हामीले 300 MPa दबाब र 200℃ उच्च तापक्रम अन्तर्गत एकै साथ सञ्चालनको प्राविधिक अवरोधलाई सफलतापूर्वक पार गरेका छौं, र हाम्रो उत्पादन प्रदर्शन अन्तर्राष्ट्रिय स्तरमा उन्नत स्तरमा पुगेको छ।
