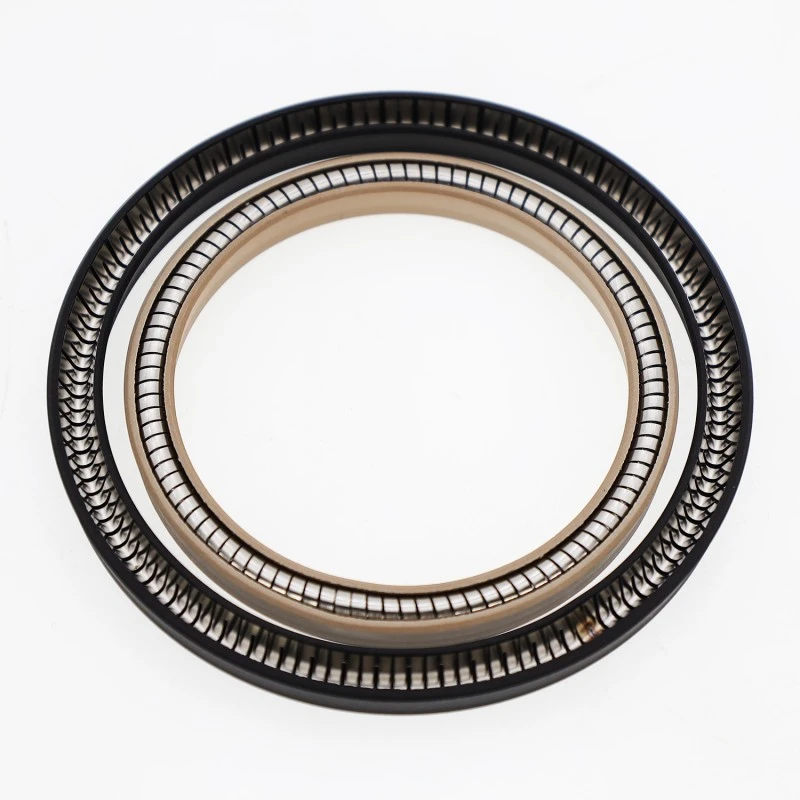

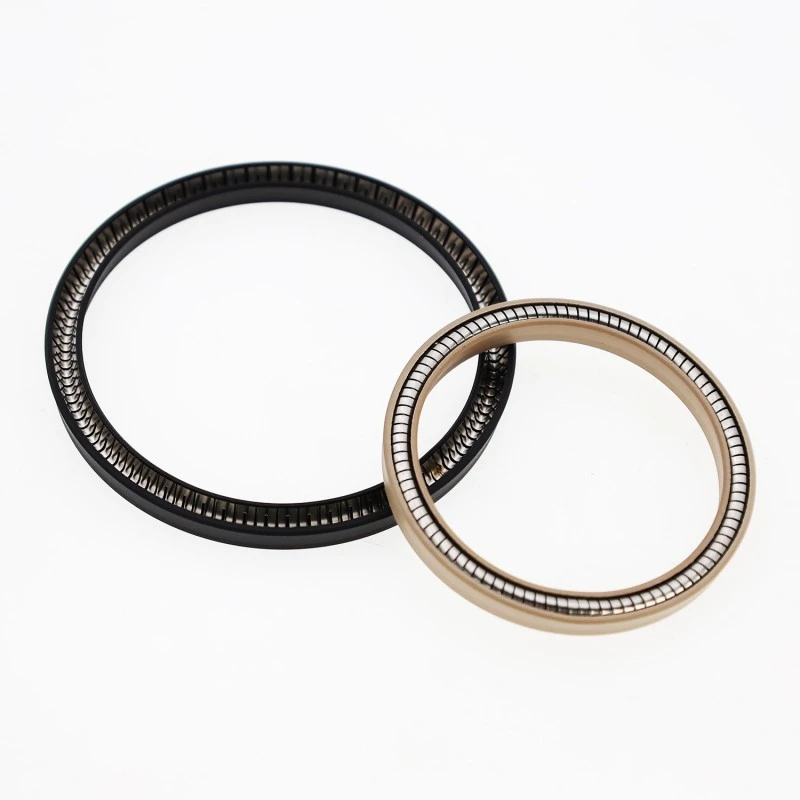

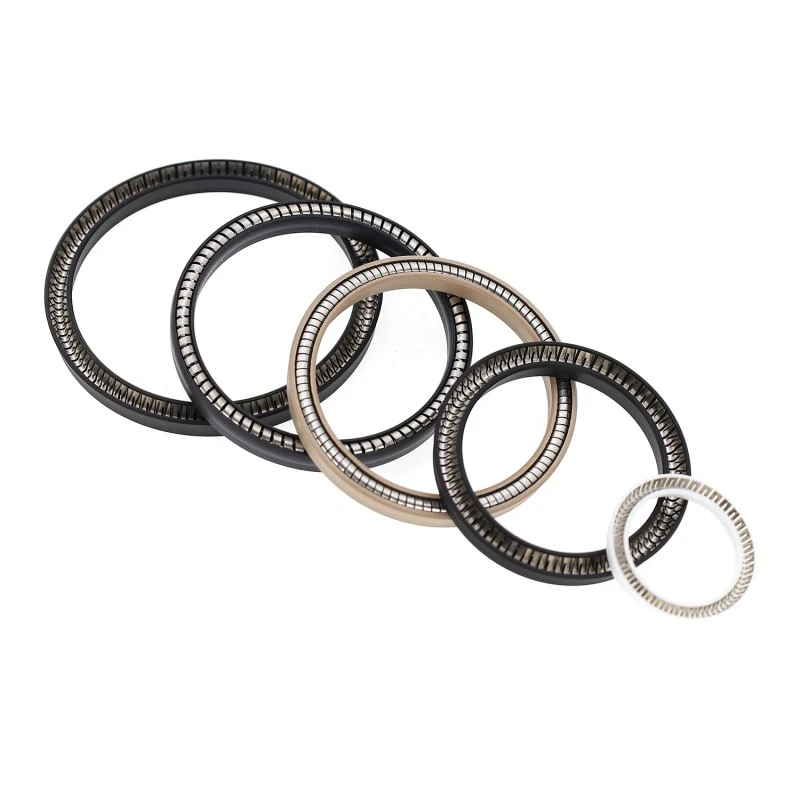

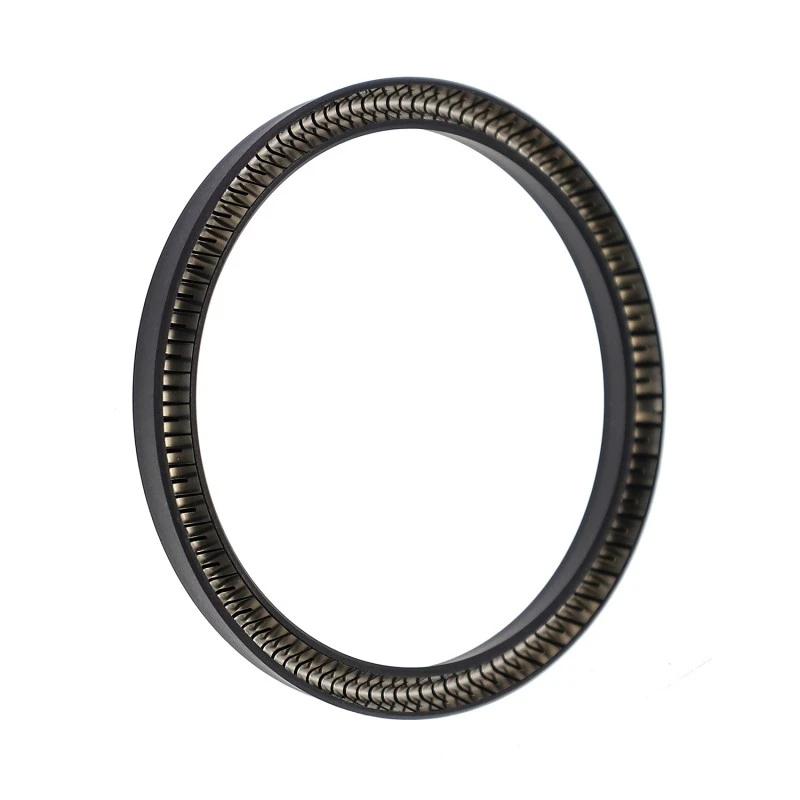

RC16 वसन्त-उर्जित सील एक स्टेनलेस स्टील वसन्त र उच्च प्रदर्शन प्लास्टिक बाट बनेको छ। स्टेनलेस स्टीलको वसन्त या त V-आकारको वा O-आकारको वसन्त हुन सक्छ। RC16-B प्रयोग गर्दा, उपयुक्त इलास्टोमर सामग्री चयन गर्नुपर्छ।
|
दबाब MPa |
गति m/s |
तापमान डिग्री सेल्सियस |
मध्यम |
||
|
RC16<40 |
RC16-B<80 |
<१० |
RC16-200~+250 |
RC16-B-35~+250 |
लगभग सबै मिडिया |
सामग्री चयन
1. ओ-रिंग सामग्री बाट चयन गर्न सकिन्छ: R01 Nitrile रबर (NBR), R02 Fluororubber (FKM), आदि।
2. सील गर्ने घण्टी सामग्रीहरू समावेश छन्: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, आदि।
3. स्टेनलेस स्टील स्प्रिङ्हरू या त O-आकारको वा V-आकारको हुन सक्छ।
अर्डर उदाहरण
RC16-40-PTFE4+V: शाफ्ट व्यास 40, सीलिंग रिंग सामग्री PTFE4 हो, स्टेनलेस स्टील वसन्त V-आकारको वसन्त हो।
RC16-B-40-PTFE4+R02: शाफ्ट व्यास 40, सील रिंग सामग्री PTFE4 हो, मिल्दो O-ring फ्लोरोरुबर बनेको छ।

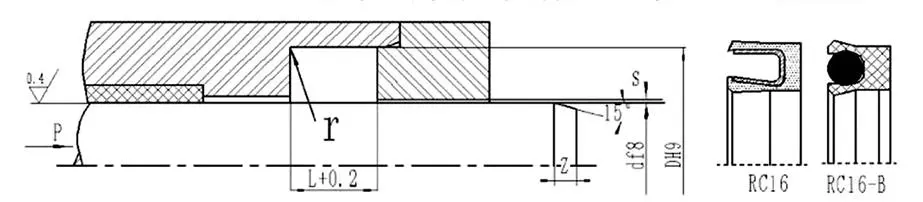

निर्दिष्टीकरण र प्यारामिटर तालिका (निर्दिष्ट दायरा भित्र कुनै पनि आकार उपलब्ध छ)
|
df8 |
DH9 |
L+0.2 |
Smax(<20MPA) |
Smax(<40MPA) |
Zmin |
max |
|
४~९.९ |
d+2.9 |
2.4 |
0.08 |
0.05 |
०.८लि |
0.4 |
|
१०~१९.९ |
d+4.5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
२०~३९.९ |
d+6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119.9 |
d+9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
d+12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
PTFE छाप को स्थापना: खुल्ला ग्रूभहरू सामान्यतया प्रयोग गरिन्छ; बन्द ग्रोभहरूमा स्थापनाको लागि, कृपया PTFE सिल स्थापना निर्देशनहरूको पृष्ठ 160 हेर्नुहोस्।
निर्दिष्टीकरण र आयाम तालिका (यदि तपाइँको आवश्यक विनिर्देशहरू यस तालिकामा सूचीबद्ध छैनन् भने, कृपया हाम्रो कम्पनीलाई सम्पर्क गर्नुहोस्; हामी 1600mm सम्म उत्पादनहरू आपूर्ति गर्न सक्छौं।)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
रुइचेनको सील समाधानहरू विश्वभरका धेरै प्रतिष्ठित परियोजनाहरू र महत्वपूर्ण उपकरणहरूमा सफलतापूर्वक लागू गरिएको छ। हाम्रो उच्च-दबाव सिलहरू एक प्रसिद्ध युरोपेली पवन टर्बाइन निर्माताद्वारा तिनीहरूको अपतटीय पवन टर्बाइनहरूको हाइड्रोलिक पिच नियन्त्रण प्रणालीमा प्रयोगको लागि चयन गरिएको थियो। यी सिलहरूले ग्राहकबाट उच्च प्रशंसा कमाउँदै अत्यधिक नुन स्प्रे, उच्च आर्द्रता, र कम-तापमान वातावरणमा पाँच वर्ष भन्दा बढी भरपर्दो रूपमा सञ्चालन गरेका छन्।
यसैबीच, हाम्रो रासायनिक-प्रतिरोधी सील उत्पादनहरू सफलतापूर्वक मध्य पूर्वको ठूलो पेट्रोकेमिकल परियोजनामा निर्यात गरिएको छ, जहाँ तिनीहरू रासायनिक स्थानान्तरण पम्पहरूको मागमा प्रयोग गरिन्छ। तिनीहरूको जंग प्रतिरोधले ग्राहकलाई सुरक्षित, चुहावट-मुक्त निरन्तर उत्पादन प्राप्त गर्न मद्दत गरेको छ।
यी सफल अन्तर्राष्ट्रिय केसहरूले पूर्ण रूपमा देखाउँछन् कि रुइचेन उत्पादनहरूले विश्वको सबैभन्दा कडा गुणस्तर र आवेदन मापदण्डहरू पूरा गर्छन्।
