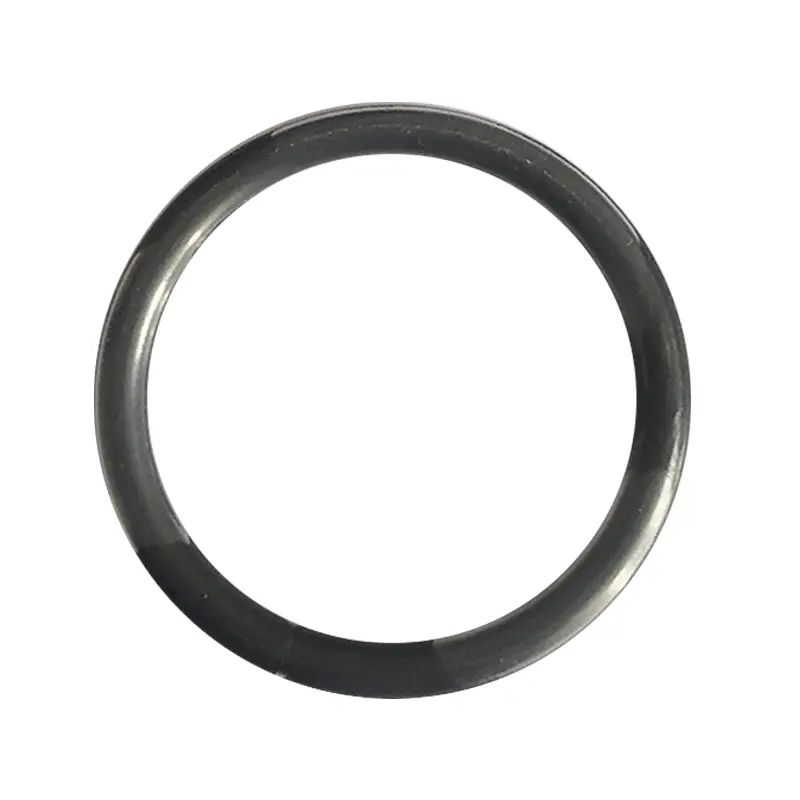

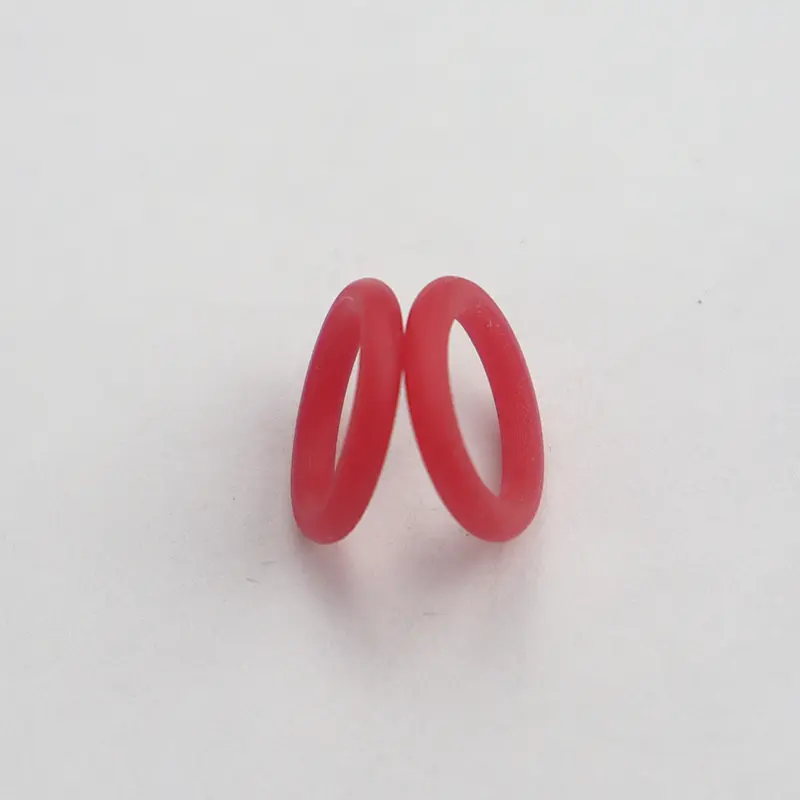

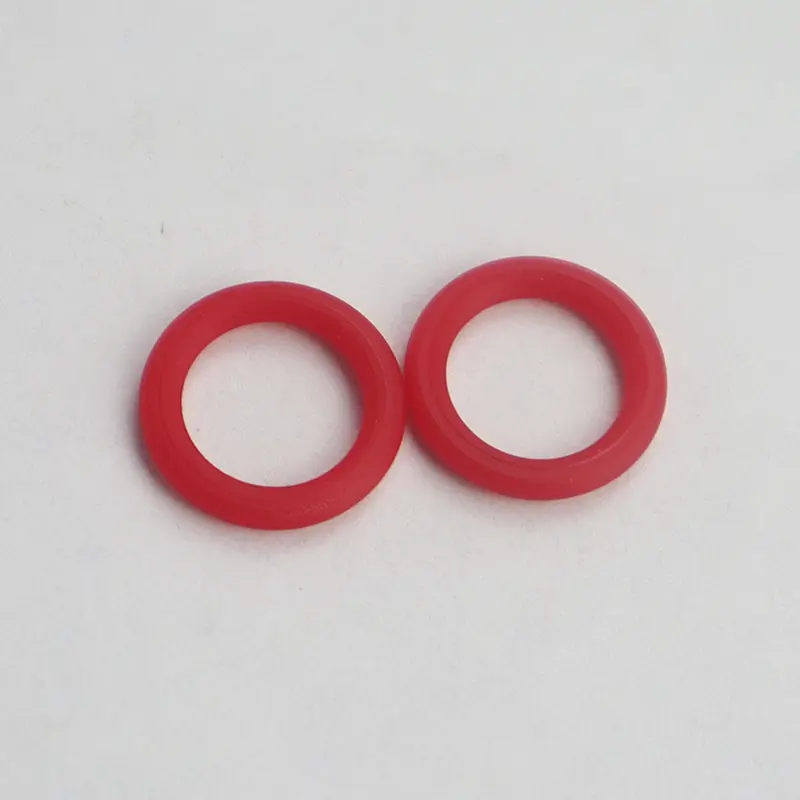

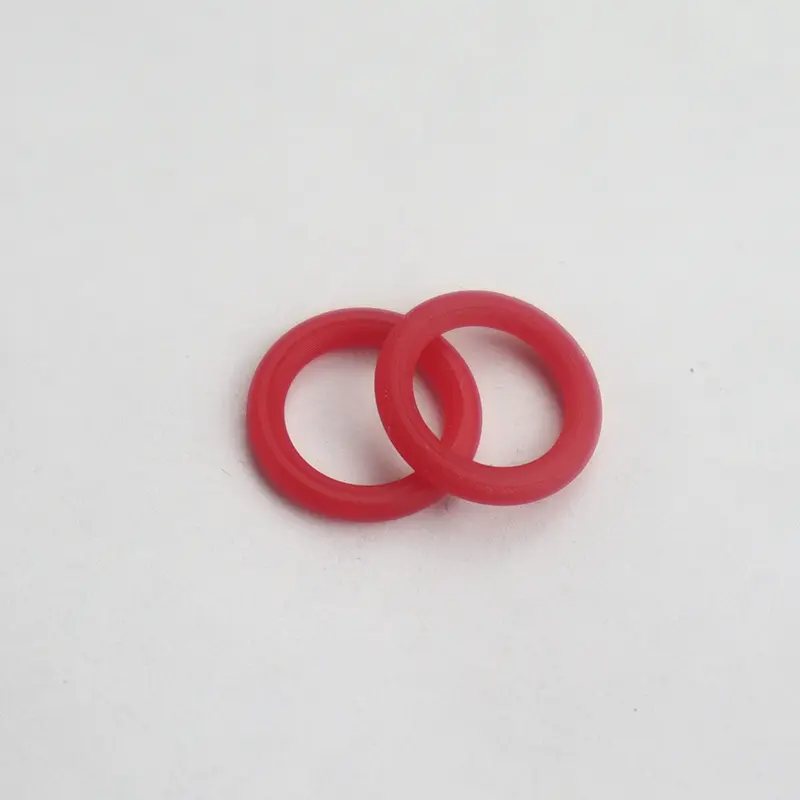

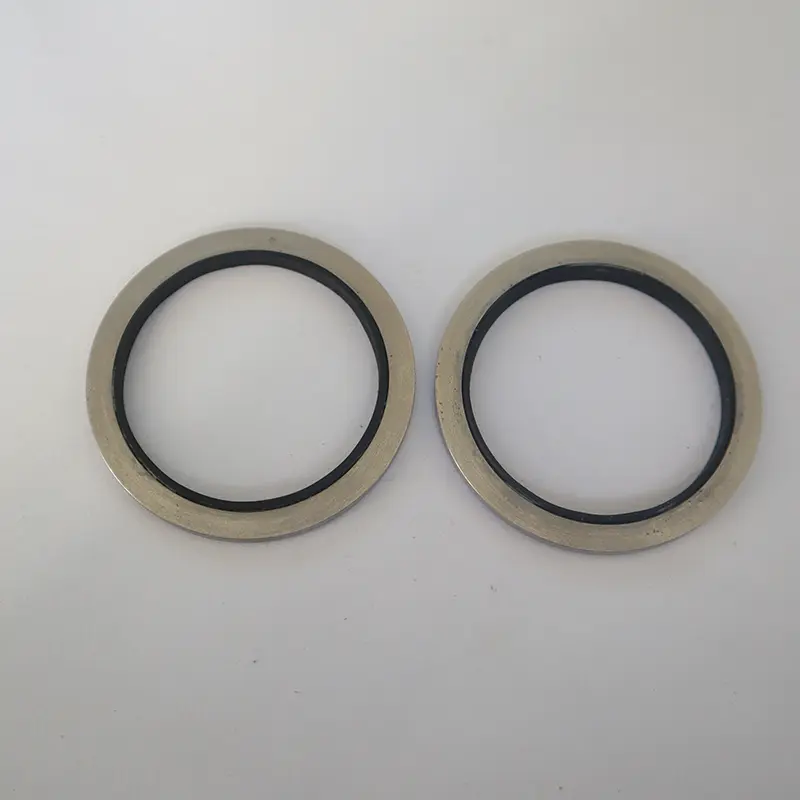

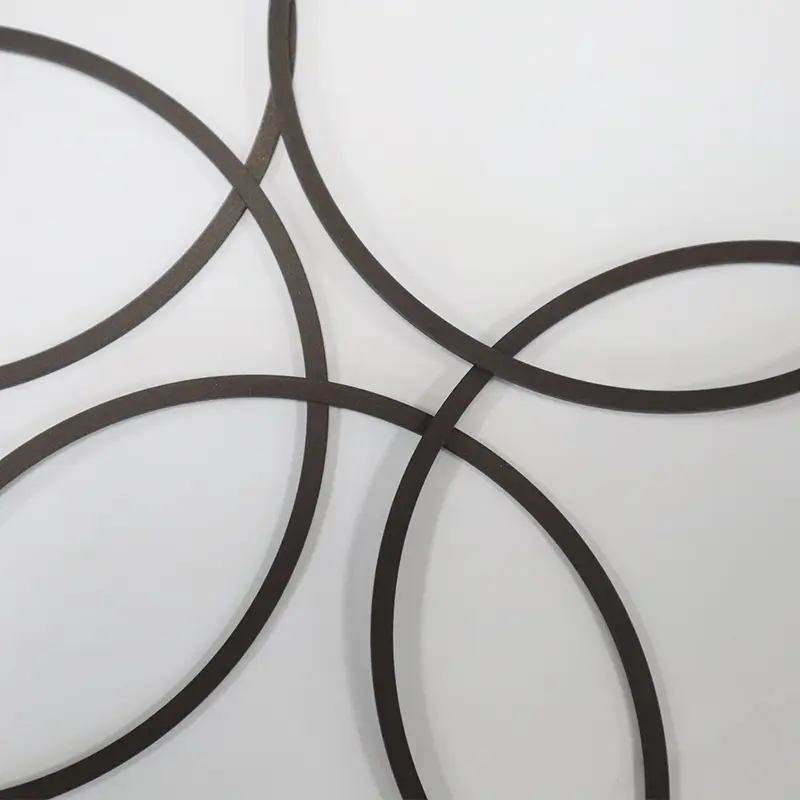

Richhen Shals मूल जलविद्यिक क्षेत्रहरु मा मुख्यतया धेरै प्रकारका सिलहरू समावेश गर्दछ, प्रत्येक यसको आफ्नै फाइदाहरू छन्। ओ-रिंगहरू विभिन्न गतिशील र स्थिर मुहाल अवसरमा व्यापक रूपमा प्रयोग गरिन्छ उनीहरूको कम निर्माण लागत र सुविधाजनक प्रयोगको कारण। धेरै जसो देशहरूले ओ-रिंगको लागि उत्पाद मापदण्डको श्रृंखला बनाउँदछन्, जुन अमेरिकी मानक (JISB2401), र अन्तर्राष्ट्रिय मानक (आईएसओ 36611/1) बीच। राष्ट्रिय मापदण्ड gb3452.1 र gb1235 हुन्।

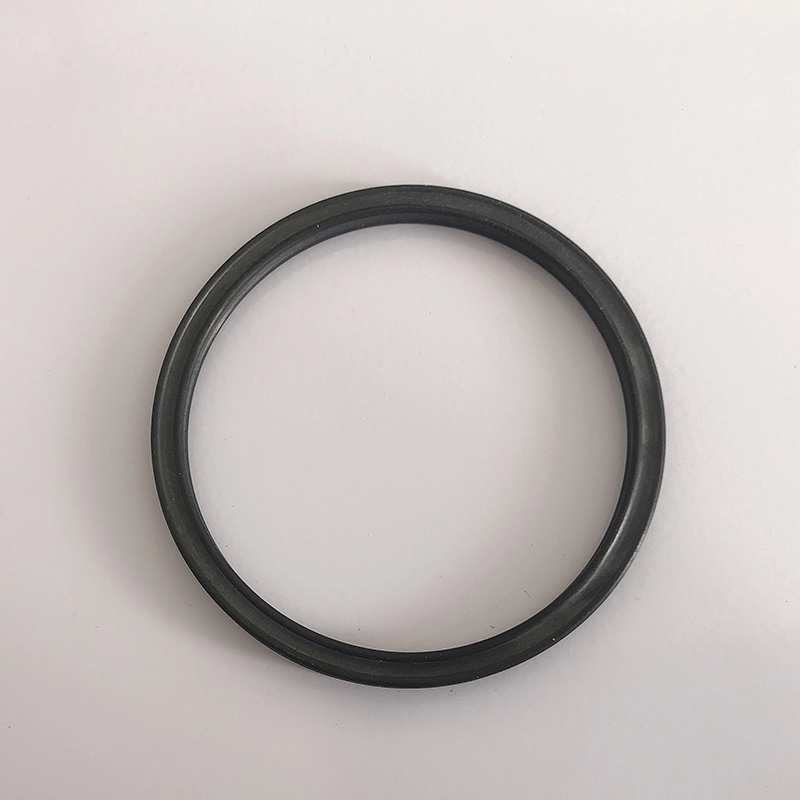

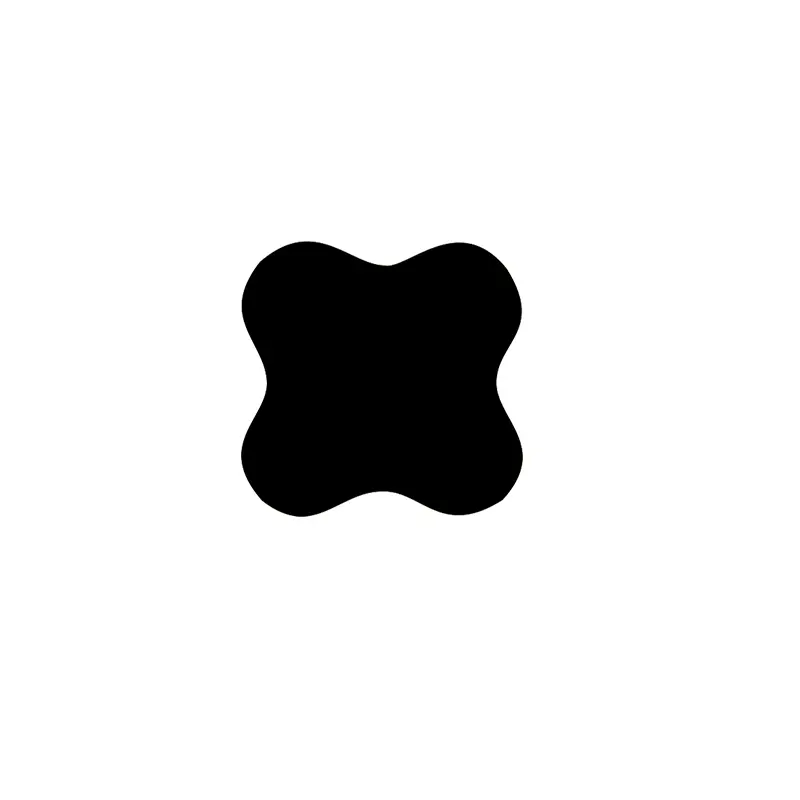

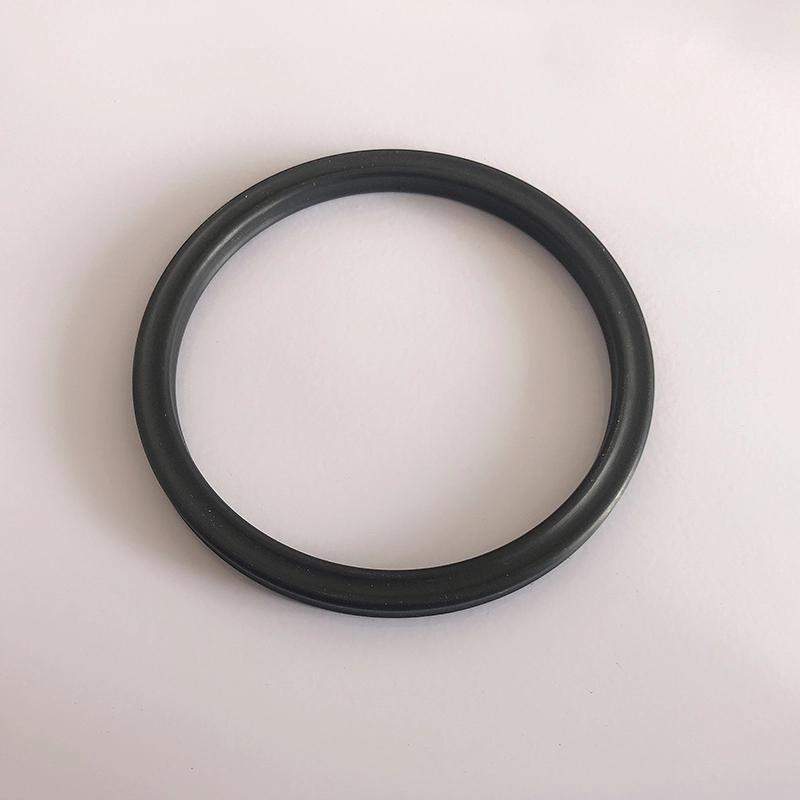

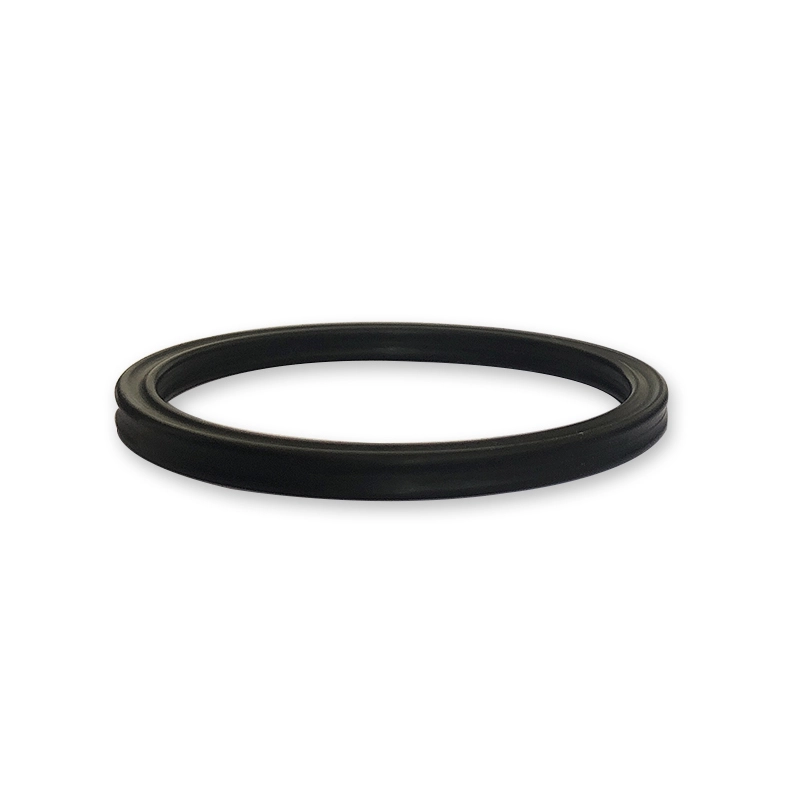

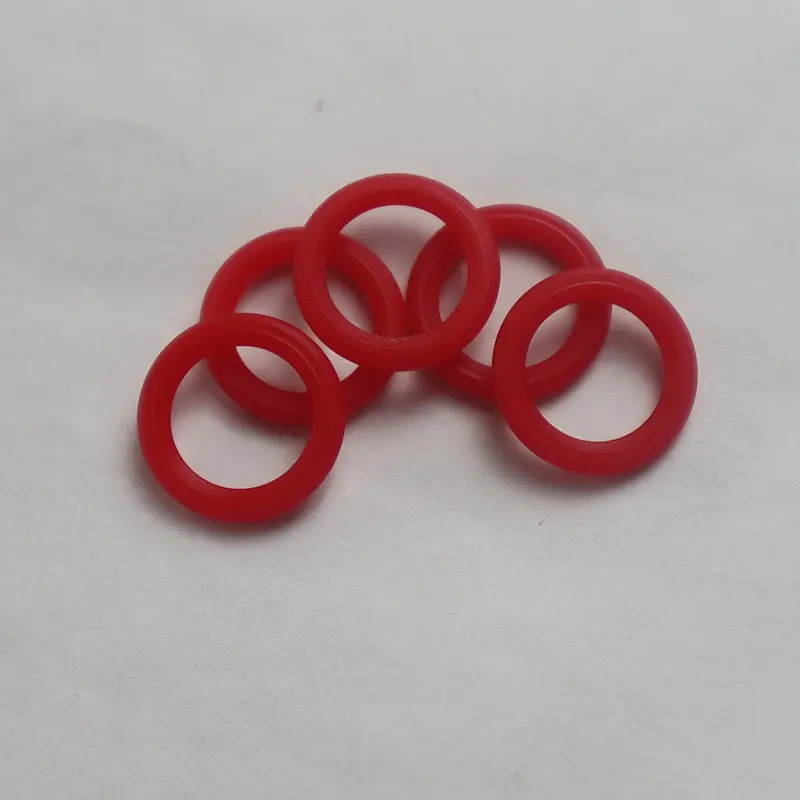

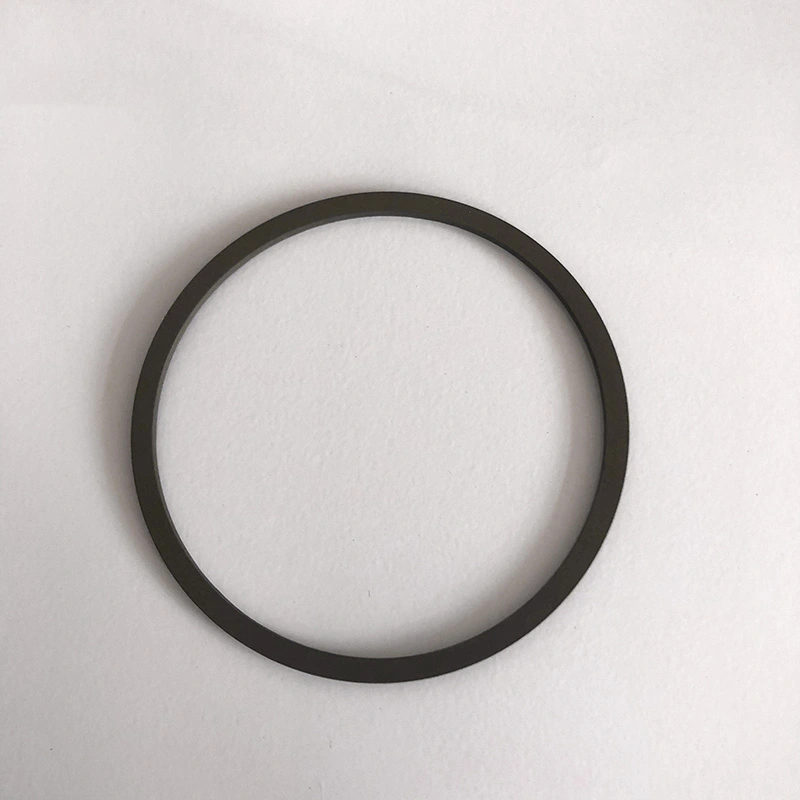

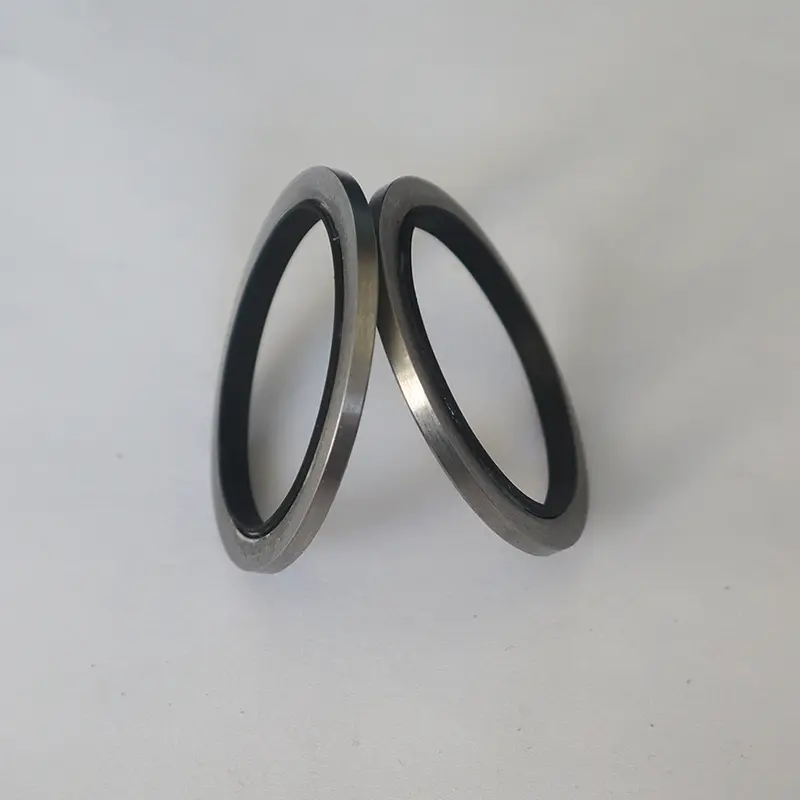

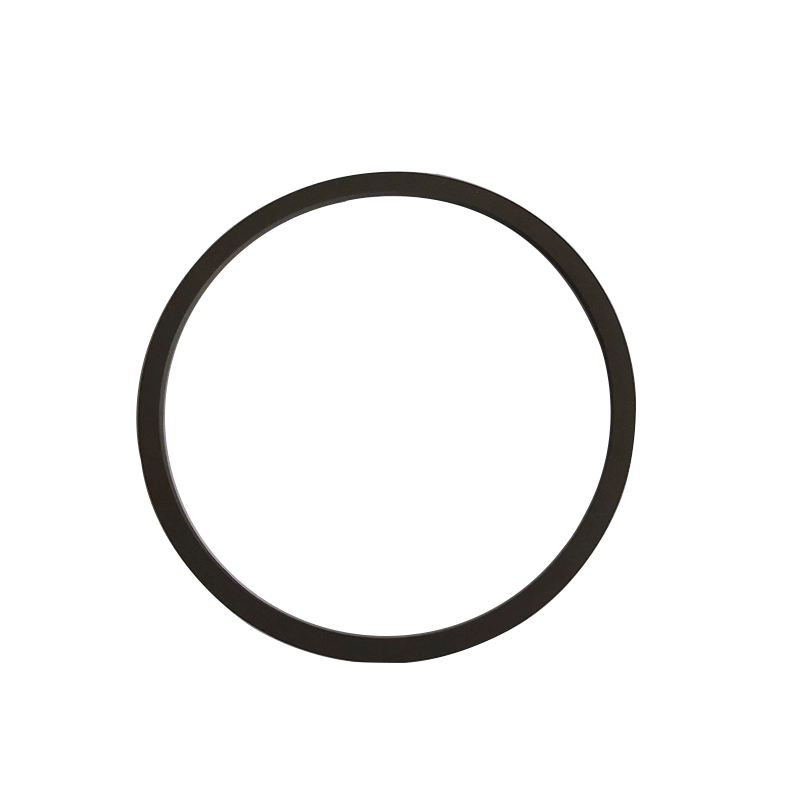

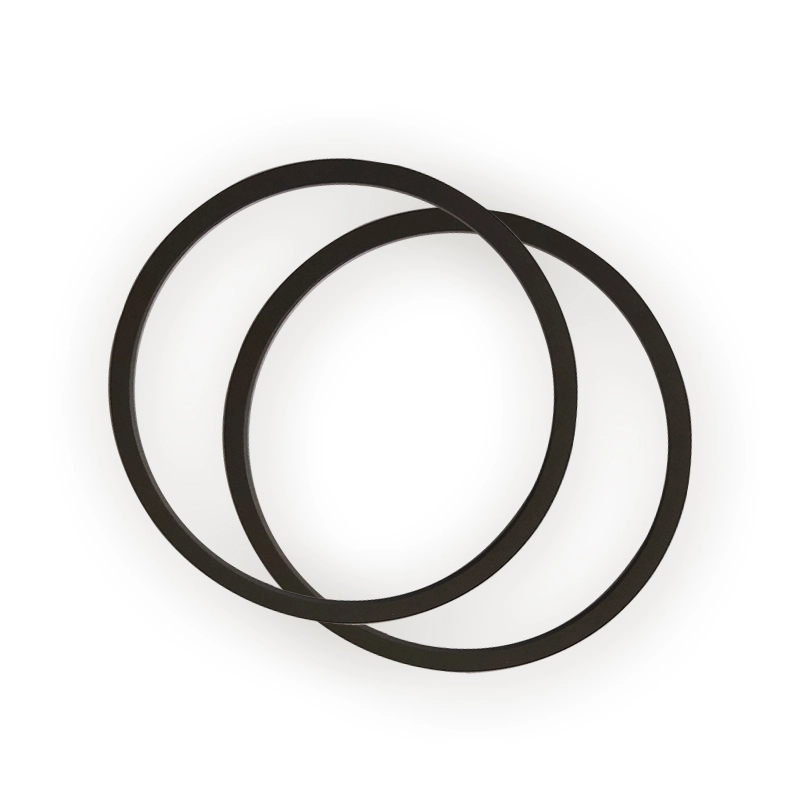

स्टार आकारको सील रिंग एक एक्स-आकारको आकारको साथ चार-lip छाप हो, त्यसैले यसलाई एक्स-आकारको औंठी पनि भनिन्छ। यो ओ-रिंगमा आधारित सुधार र बृद्धि हो। यसको क्रस-अनुभागीय आयामहरू अमेरिकाको ओ-रिंग जस्तै 86 668 गुआरटीको रूपमा समान छन्, र यसले सामान्यतया O-ring को प्रयोगलाई प्रतिस्थापन गर्न सक्छ।
तारा rings को फाइदाहरू
O-rings को तुलनामा, तारा रिंगहरू कम घर्षण प्रतिरोध र कम सुरू हुने प्रतिरोधको एक चकित पार्ने प्रतिरोधको रूपमा। किनभने यसको फ्ल्यास किनार क्रस सेक्सन को अवधारणा भाग मा स्थित छ, सील proving प्रभाव राम्रो छ। गैर गोलाकार क्रस सेक्सनले प्रभावी रूपमा रोलिंग घटनाहरू प्रतिस्पर्धा गर्ने क्रममा वेवास्ता गर्दछ।
स्टार रिंग कार्य संयन्त्र
तारा रिंग एक आत्म-सढाइ डबल-अभिनय सिटिंग तत्व हो। रेडियल र अक्षीय सेन्सहरू प्रणालीको दबावमा निर्भर गर्दछ। दवाव उठेको छ, तारा औठीको कम्प्रेसन विकृति बढ्नेछ, र कुल सिलिंग बल बढ्नेछ, जसले भरपर्दो छाप बनाउँदै।
कसरी स्टार-आकारको सील रिंग छनौट गर्ने
यदि शाफ्टको व्यास परिचित छ भने, निम्न मापदण्ड अनुसार उपयुक्त ताराम आकारको सील रिड स्विच चयन गर्नुहोस्:
1 स्थिर मुहर वा पारस्परिकर रिलीभेटिंग लाइनर गति: (1) प्वाल बन्द: स्टार आकारको रिंगको भित्री व्यास ग्रुव, वा लगभग 2% भन्दा कमको व्यास कम गर्नुपर्नेछ। किनभने प्रि-कम्प्रेसन द्वारा उत्पन्न प्रि-कम्प्रेसन बलले स्टार-आकारको सील रिंग घुमाउरो र घुमाउरो घुमाउन सक्छ। (2) शाफ्ट सिलिंग: स्टार आकारको औंठीको भित्री व्यास बराबर वा उचित रूपमा 0.2 ~ 0.3mm को बाहिरी व्यास भन्दा ठूलो हुन सक्छ। नतिजाको रूपमा, स्थापना गर्न र लामो सेवाको जीवन स्थापना गर्न र लामो समयसम्म सिट सजिलो हुनेछ।
2 रोटरी मुहर: तारा आकारको औंठीको भित्री व्यास भनेको शाफ्टको व्यास भन्दा करीव 2 ~% ठूलो हुनुपर्दछ। किनभने एक घुमाउने गतिमा प्रयोग भएको बेला सील रिंग्सले घर्षण र गर्मी उत्पन्न गर्दछ, र रबरलाई चक्रन्छ जब तातो हुन्छ (जौं प्रभाव)। तसर्थ, यो सुनिश्चित गर्न कि सील रिंग लुब्रिकेट हुन सक्छ र गतिविधि भरपर्दो छ, एक भित्री व्यास को साथ एक भित्री व्यास ठूलो एक आन्तरिक व्यास को साथ ठूलो छ। सामान्यतया, एक सानो क्रस-सेक्सन संग एक छाप औठीले स्थिर मुहरको आवश्यकताहरू पूरा गर्न सक्दछ। यसको विपरित, ठूलो क्रस सेक्सनको साथ एक छाप औठी गतिशील छाप भेट्टाउन चयन गर्नुपर्दछ। उच्च दबाब वा ठूला अन्तरालमा, उच्च कठोरताको साथ रबरको सामग्री चयन गर्नुपर्दछ। सबै भन्दा राम्रो तरिका भनेको एक ptfe लाई एक PTFE लाई उच्च दबाव दूर क्षतिको क्षति रोक्न को लागी औंल्याउनु हो।

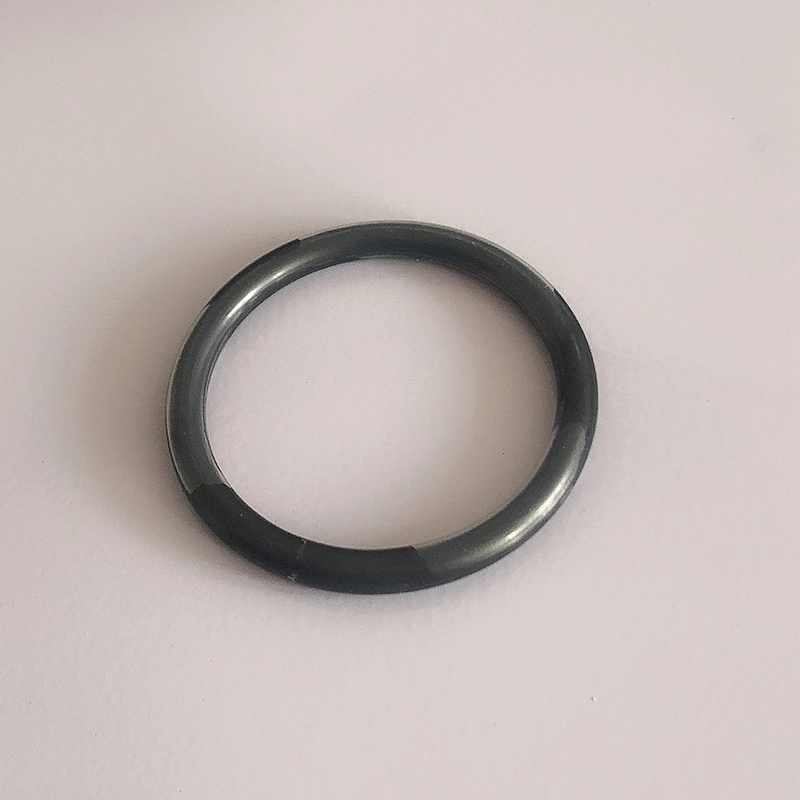

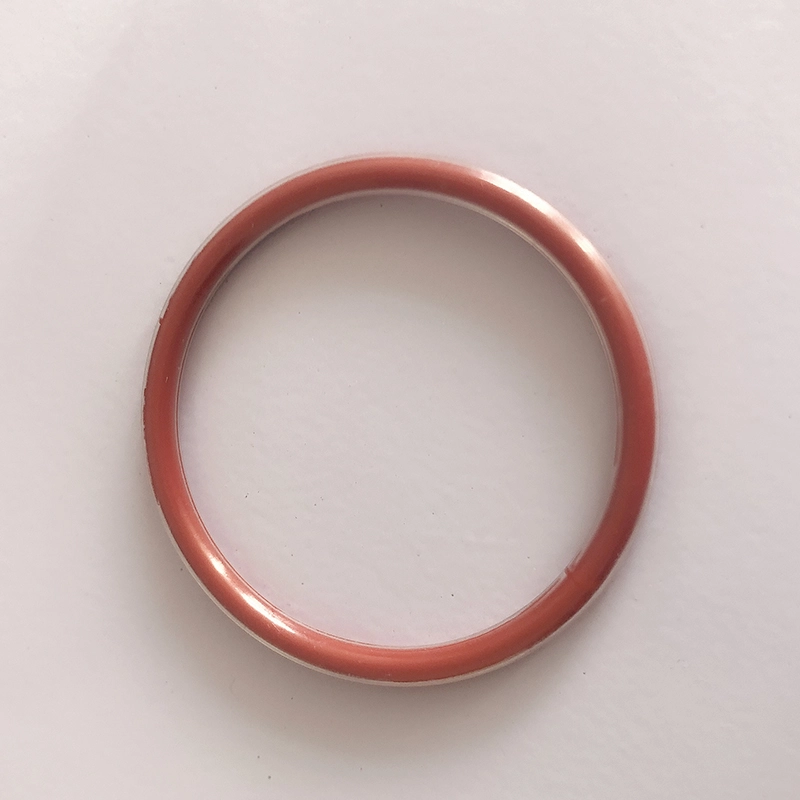

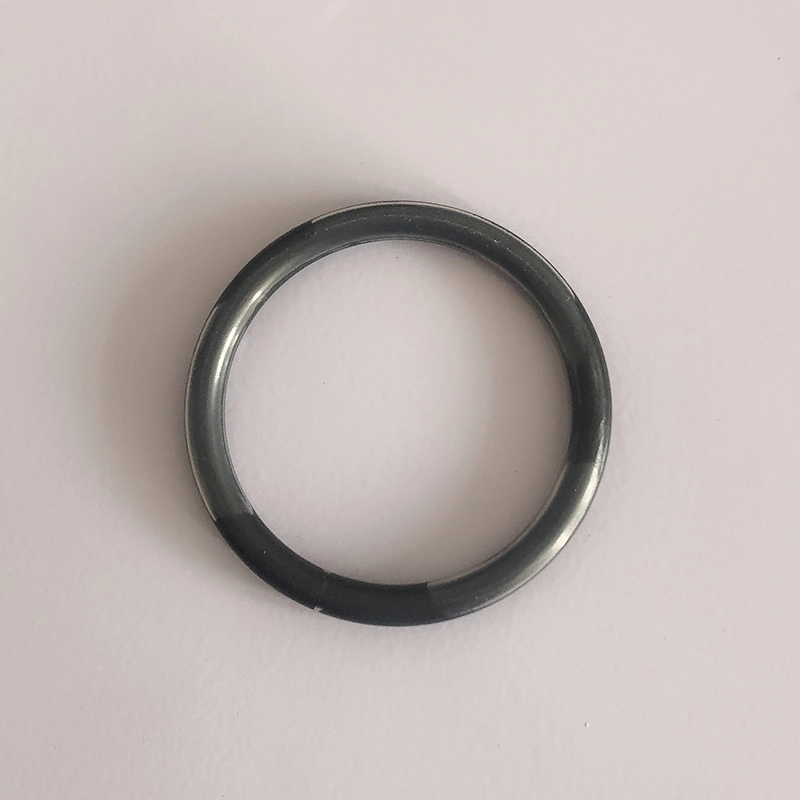

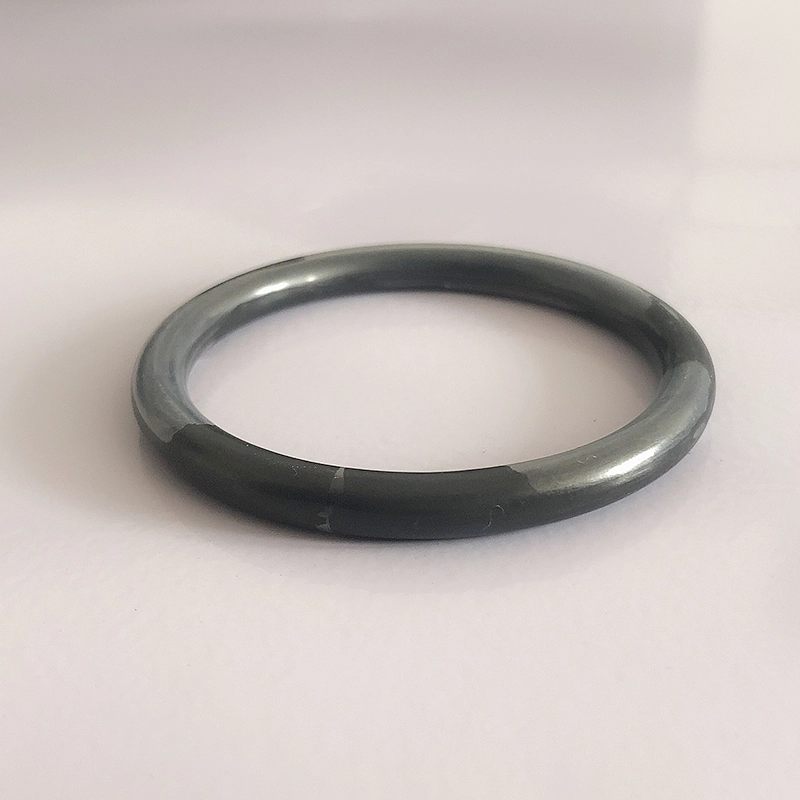

कोटेड ओ-औंठीले स्थायी रूपमा लोचजनको रहित प्रतिरोधको साथ रबर प्रतिरोधको साथ संयोजन गर्दछ। यो एक सिलीलीन वा फ्लोरोरोब्बर भित्री भित्री कोर र एक अपेक्षाकृत पातलो टेफ्लन फीफ वा टेफ्लन pfa बाहिरी कोटिंग।
सामग्री: TEFOlon FAP र TEflon PFA अनिवार्य रूपमा समान छ, तर टेफ्लन PFA को टेफ्लन ftp भन्दा राम्रो तर तापमान प्रतिरोधको प्रतिष्ठान प्रतिष्ठान छ। लागू तापक्रम दायरा टेफ्लन फीफ शेल: -60 ℃ 205 ℃ छोटो समय टेफ्लॉन PFA शेलमा प्रयोग गर्न सकिन्छ:
1 उल्लेखनीय रासायनिक प्रतिरोध, लगभग सबै रासायनिक मिडिया को लागी उपयुक्त
2 फल फसल तापमान दायरा
। राम्रो कम्प्रेसन प्रतिरोध
। Inti-घर्षण
। राम्रो एन्टि-सूजन
। उच्च दबाव प्रतिरोध
।। स्थायित्व रलता र लामो सेवा जीवन
अनुप्रयोग: पम्पहरू र भल्भ, प्रतिक्रिया जहाजहरू, ऑक्टिल सिलहरू, फिल्टरहरू, दबाव जहाजहरू, पिपलाइन फ्लाइटहरू, पिपलाइन फ्लायरहरू, ग्यास कम्प्रेसरहरू, आदि
अनुप्रयोग उद्योगहरू: रासायनिक उद्योग, विमान उत्पादन, तेल र रासायनिक यातायात, फिर्ती उद्योग, पेन्टमेकिंग उद्योग, र proctepting, dege seeping, EST।
सीईएच सींगको लागि स्थापना निर्देशनहरू
1 भागहरू जहाँ सीधै मुठीहरू स्थापना गरिएको छ वा पार गरी हिंड्नको लागि सहज, बर्नर, ग्रूभ, ग्रूभ र धारा र धारहरू। भित्री प्वालको कुनै न रूखो 1..6μ मा पुग्नुपर्दछ र शाफ्टको कुनै न कुनै रूपमा 0.8um मा पुग्नुपर्दछ।
2 स्पाइन हल्का हल्का तेल तेल वा ग्रीसलाई स्लीज गर्ने रेडलिंग रिंग र सम्पर्कमा सान्दर्भिक भागहरू लुब्रिएमा लागू गर्नुहोस्।
। यदि यो शाफ्टमा सिलिंग रिंग गर्न गाह्रो छ भने, केहि मिनेट को लागी यसलाई तातो पानी मा डुबाउन को लागी गाह्रो छ। यो नरम र विस्तारित O-ring विस्तार गर्न सजिलो छ। ओ-रिंग स्थापना गर्नुहोस् जब यो तातो छ, र यसको आकार चिसो पछि यसको मूल आकारमा फर्कनेछ।
।। ओ-रिंग धेरै हिंसात्मक रूपमा नहुनुहोस्, अन्यथा यसले टेफ्लोनमा झिम्काहरू ल्याउनेछ र यसको प्रयोगलाई असर गर्दछ।
कोटेड ओ-रिंगको सिफारिश गरिएको कम्प्रेसन निम्नानुसार छ:
स्थिर मुहायन राज्य: 1 %% -20%
गतिशील मुहर राज्य: 10% -12%
धमियत राज्य: %% -8%
वास्तविक कम्प्रेसनले काम गर्ने अवस्थालाई ध्यानमा राख्नुपर्दछ, विशेष गरी कार्यरत दबाव र अन्य कारकहरू।
उत्पाद सुविधाहरू र अनुप्रयोगहरू:
| O-ring प्रदर्शन प्यारामिटर तालिका |
|
|
|
|
स्थिर छाप | गतिशील छाप |
| काम गर्ने दबाब | रिंग रिंग बन्द गर्दै, 20MPA अधिकतम रिंगन रिंग, MPM MPM MPAM MAME, विशेष रिंग 200 200MBA अधिकतम | रिंग रिंग बन्द गर्नुहोस्, म्यम्प अधिकतम रिंग रिंग, उच्च दबावको साथ |
| चाल | 0.5m / S अधिकतम, घुमाउने 2m / s अधिकतम घुमाउँदै | |
| ताप | सामान्य प्रयोग: -30 ~ + 110, विशेष रबर: -60 ~ ~ ~ 0, घुमाउने: -30 ~ ~ ~ 0 | |
| माध्यम | सामग्री सेक्सन हेर्नुहोस् | |
| स्तर | O-ring क्रस-सेक्शन व्यास डी |
|
|||||
| अमेरिकी मानक 8068 को रूपमा ब्रिटिश मानक BS 1116 | 1.78 | 2.62 | 3.52 | 5.33 | 6.99 | - | |
| जापानी मानक यसबाट B2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| अन्तर्राष्ट्रिय मानक ISO iso 3601/1 जर्मन मानक डिम 771711/1 चिनियाँ मानक CB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| मनपर्दो मेट्रिक आकार | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 |
|
|
|
||
| अमेरिकी मानक 8068 को रूपमा (900 श्रृंखला) | 1.02 | 1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
| 2.21 | 2.46 | 2.95 | 3.00 |
|
|
|
|
| तारा घण्टीहरूको अनुप्रयोग दायरा धेरै चौडा छ। तापमान, दबाब र मध्यम अनुसार सही सामग्री छनौट गर्नुहोस्। दिइएको स्टार औठीलाई दिइएको अनुप्रयोग अनुकूलन गर्न, सबै काम गर्ने प्यारामिटरहरू बीचको आपसी अवरोधहरू विचार गर्नुपर्दछ। अनुप्रयोग दायरा निर्धारण गर्दा, चोर तापमान, निरन्तर काम गर्ने तापमान र अपरेटिंग चक्र विचार गर्नुपर्दछ। घुमाउने अनुप्रयोगहरूमा, घर्षण गर्मीले गर्दा तापक्रमको वृद्धिलाई पनि विचार गर्नुपर्दछ। | |||||
| प्राविधिक प्यारामिटरहरू | गतिशील छाप | स्थिर छाप |
|
||
| पारस्परिक गति | घुमाउने गति |
|
|||
| काम गर्ने दबाब (MPA) | रिंग रिंगको साथ | 30 | 15 | 40 |
|
| रिंग रिंग बिना नै | 5 | - | 5 |
|
|
| गति (m / s) | 0.5 | 2.0 | - |
|
|
| तापक्रम (℃) | सामान्य अवसर: -30 + + + 110 ℃ |
|
|||
| विशेष सामग्रीहरू: -600 ℃ ℃ ~ ~ ~ ~ |
|
||||
| घुमाउने अवसरहरू: -30 ℃ ℃ ~ ~ ~ ~ ℃ |
|
||||
तारांड रिंग सामग्री:
सामग्री सामान्यतया A70 नाइट्रिल रबर एनबीआर हुन्छ।
लेपित ओ-रिंग:
Encapplated O-ring को ग्रूभ को rummistic रेखाचित्र
एन्काप्लेैलिएका ओ-रिंग (सिफारिस गरिएको) को आयाम तालिका
| तार व्यास d | एक (MM) | बी (मिमी) | ||
| स्थिर छाप | गतिशील छाप | Penummumtaty छाप | ||
| 1.78 | 2.36 / 2.4949 | 1.422 / 1.522 | 1.5555 / 1.600 | 1.6363 / 1.6565 |
| 2.62 | 3.56 / 6.6868 | 2.08 / 2.21 | 2.29 / 2.3636 | 2.39 / 2.44444444 |
| 3.53 | 7.7575555 / 48888 | 2.822 / 00.00 | 10.10 / 3118 | 2.222 / 2.28 |
| 5.33 | .1.14 / .2.26 | 22.27 / 4.5252 | 6.676 / 40.0 | 9.9 0 / 95. |
| 6.99 | .6..63 / ..65 .65। | .5..5 / / 8.89। | 6.15 / .2.27 | .4..43 / 6.4848 |

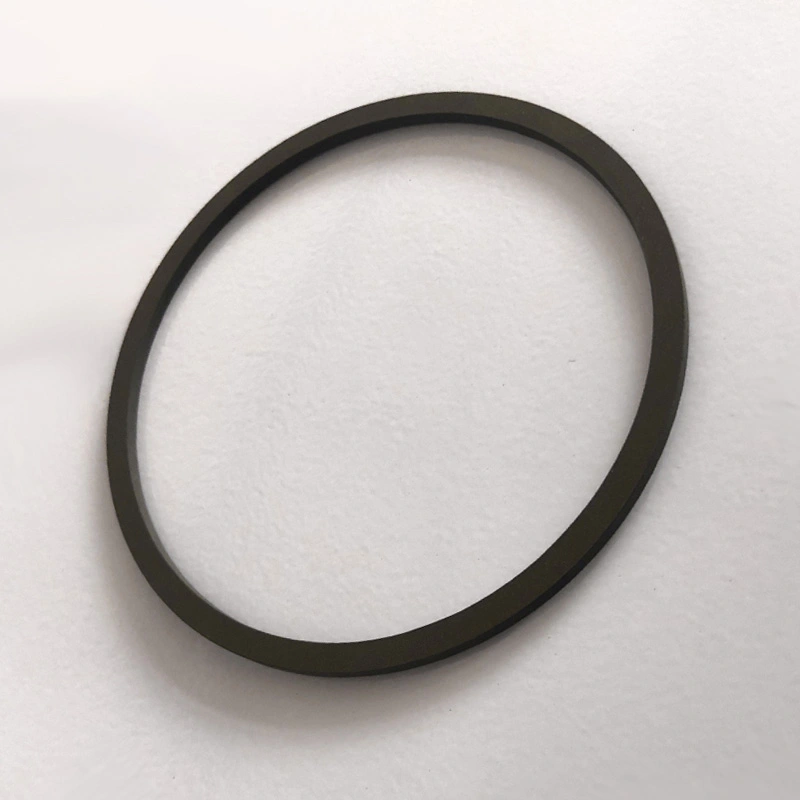

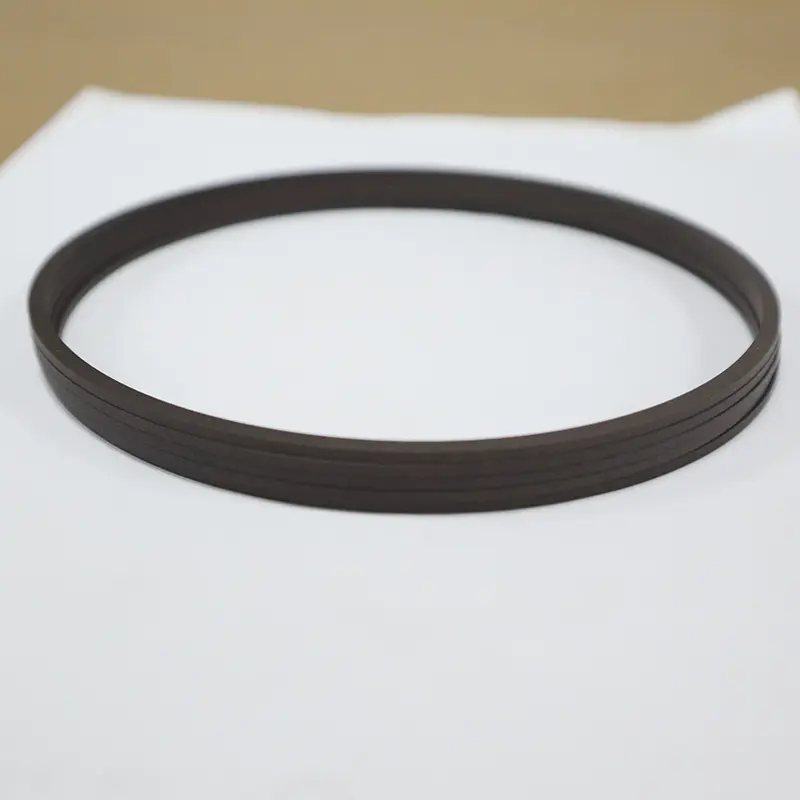

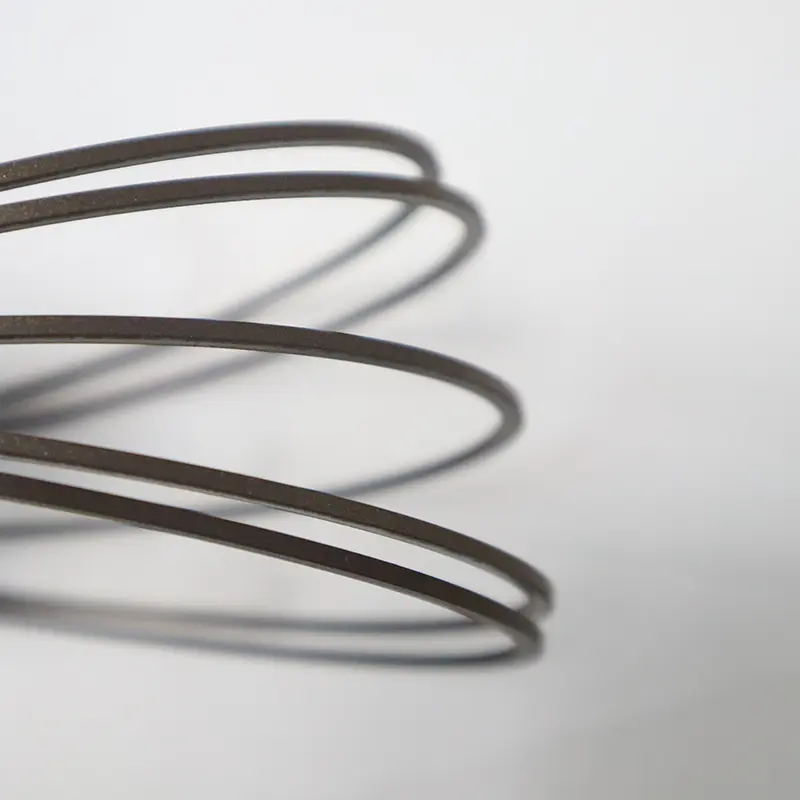

Rulhen Shed PTFE SETE STERVENTEST गाइड गाइड
Ⅰ स्थापना गाईड
1 छाप प्रिलोड गरिएको पक्षमा स्थापना हुनुपर्दछ, दबाब दिशाको सामना गर्नुपर्दा।
2 सिलिन्डर शरीर र पिस्टन रडलाई पुश-इन चरम फर्मरहरूको साथ बनाउनु पर्छ जुन हाम्रो कम्पनीको नमूनाहरूको आवश्यकताहरू पूरा गर्दछ।
Ronst। तीखो किनारहरू जलाउन र गोलाकार वा चरमको स्वतन्त्र हुनुपर्दछ।
। थ्रेडहरू, गाइड रिंग ग्रूडहरू, आदि कभर गर्नुपर्नेछ, किनकि मोहरहरू ग्रुवमा धकेल्न सकिदैन, खम्बा वा न कुनै सतहहरू।
। कुनै धुलो, मलबे वा अन्य विदेशी कणहरू सावधानीपूर्वक हटाउनु पर्छ।
। तेज मूर्तिहरू सहित उपकरणहरू प्रयोग गर्नु हुँदैन।
।
। मोहरको ओप्पिले तेलको दबाब प्वालमा पार गर्नुपर्नेछ, एक प्लास्टिकको स्टिकलाई बिस्तारै धकेल्नको लागि ओठ धकेल्नु पर्छ। सिलिन्डरको प्वालहरू चस्मा हुनुपर्दछ। (चित्र))
Ⅱ स्थापना विधि
खोल्नुहोस् (विभाजन) ग्रुवहरू उपकरण बिना स्थापना गर्न सकिन्छ।
बन्द ग्रुव पिस्टन रड सिलहरू (चित्र 1) को स्थापना
1 स्वच्छ र तेल सबै सील सुठ्रणहरू, सिलहरू र स्थापना उपकरणहरू।
2। रबर औंठीलाई ग्रूमा राख्नुहोस् (यसलाई घुमाउनुहोस्)।
Rons। पोइन्ट गरिएको बान्दी गठन नगरिएको ptfe Shirt औं नै रिंग कम्पाइल गरिएको कम्पाइल गरिएको PTFER STER SANT ROWNET को ग्रुवमा राख्नुहोस्, र हातले यसलाई हल्का रूपमा सपाट गर्नुहोस्।
Intive। रिकभरी मान्ड्रेललाई छाप लगाउनुहोस् र बिस्तारै मन्ड्रेस घुमाउनुहोस्। यसलाई 1 मिनेट को लागी छोड्नुहोस् र मन्ड्रेल हटाउनुहोस्। स्थापना पूरा भयो।
बन्द ग्रोवमा पिस्टन सिलहरूको स्थापना (चित्र 2)
1 स्वच्छ र तेल सबै सील सुठ्रणहरू, सिलहरू र स्थापना उपकरणहरू।
2। रबर औंठीलाई ग्रूमा राख्नुहोस् (यसलाई घुमाउनुहोस्)।
The। पीटीएफ एलूडिंग औंठीलाई गाईड स्लीभमा धकेल्नुहोस् र मुहरलाई मुहर गर्दै।
Press। प्यास्टन ग्रूभमा स्ट्रेचल सिलिंग रे REDIND धकेल्नुहोस्।
Long। एकै समयमा सुधार आस्तीनलाई एकै समयमा सुधार आहार घुमाउनुहोस्। यसलाई 1 मिनेट छोड्दा सुधार बाहुबल हटाउनुहोस् र स्थापना पूरा भयो।
नोट: 1
2 PTFE SETS को माथिको स्थापना सबै PTFEE SELS मा लागू हुँदैन। कृपया यदि आवश्यक भएमा हाम्रो कम्पनीसँग सल्लाह लिनुहोस्।
