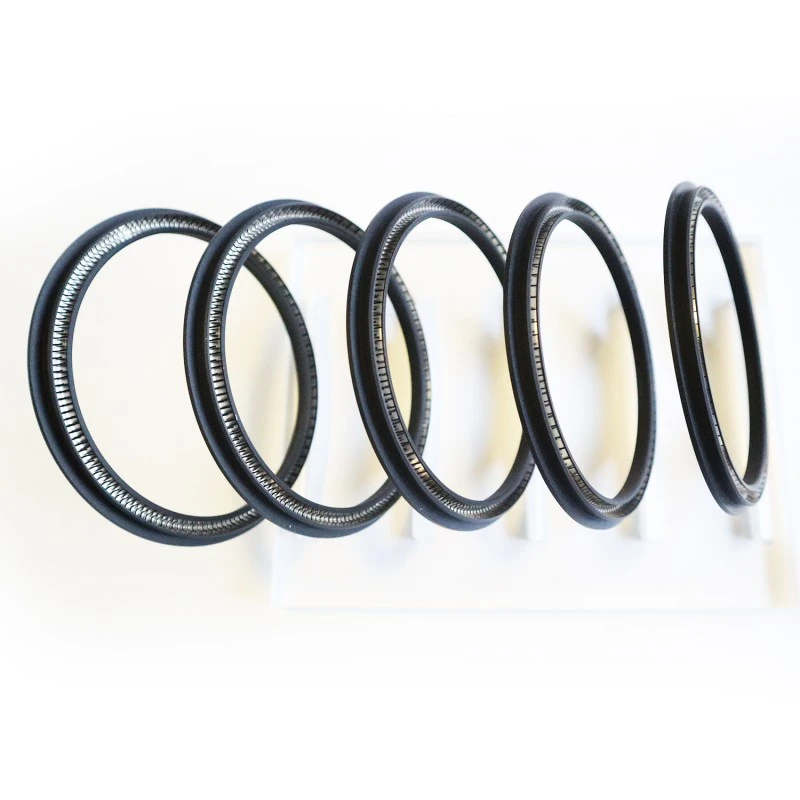

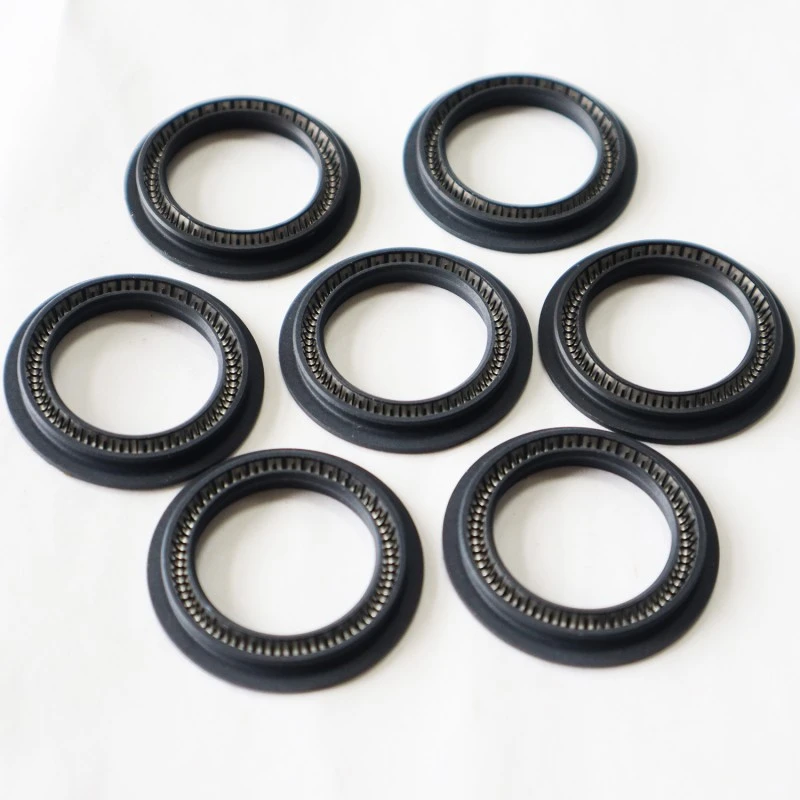

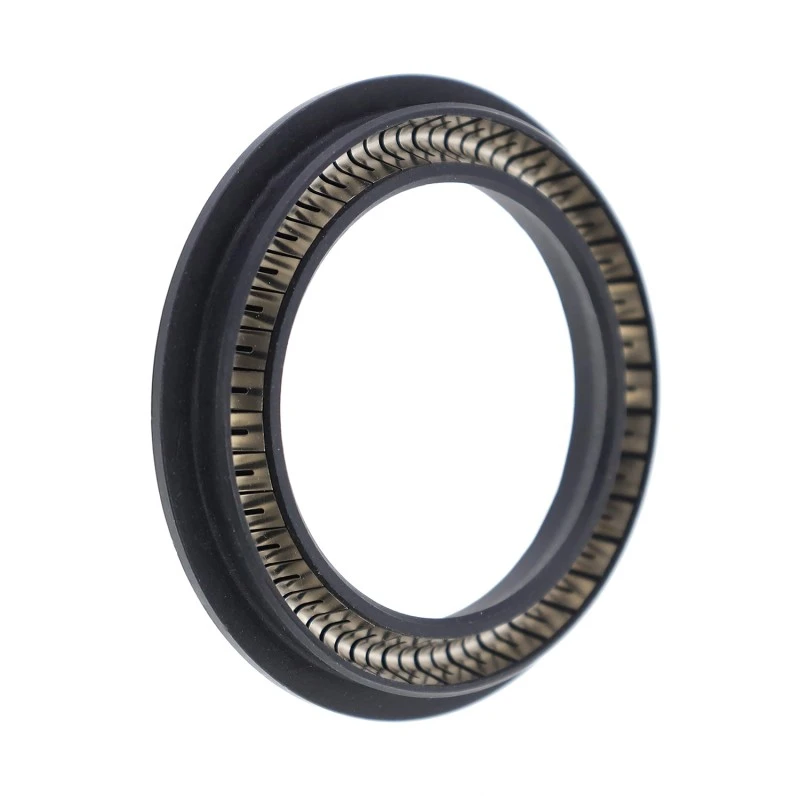

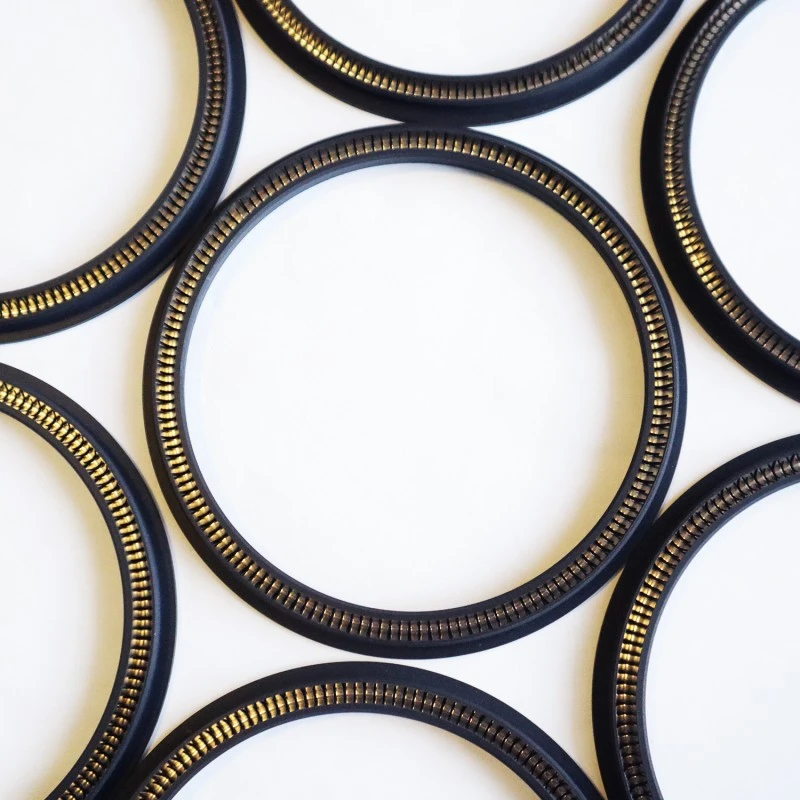

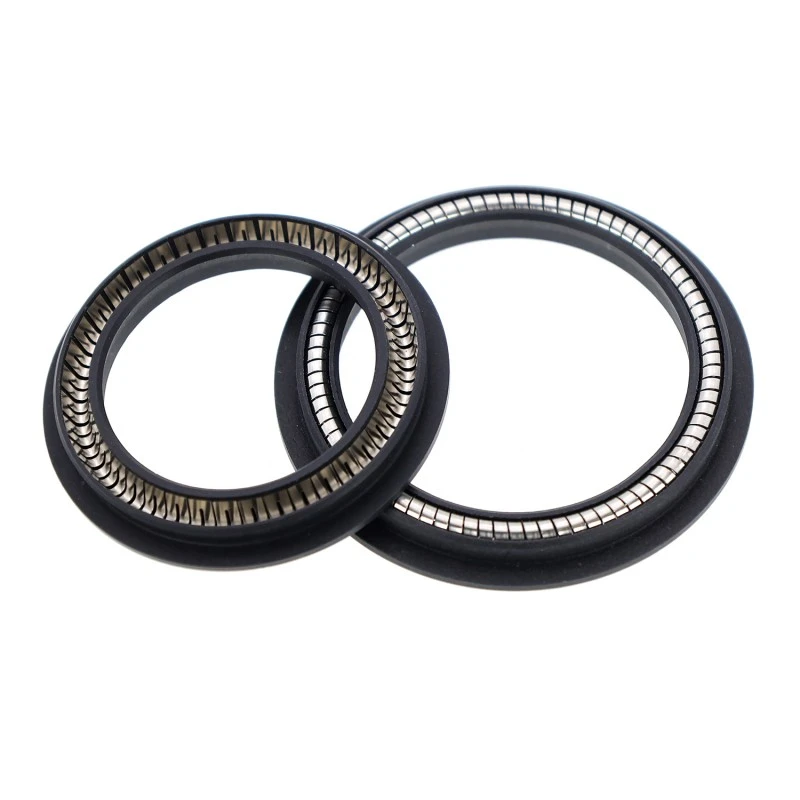

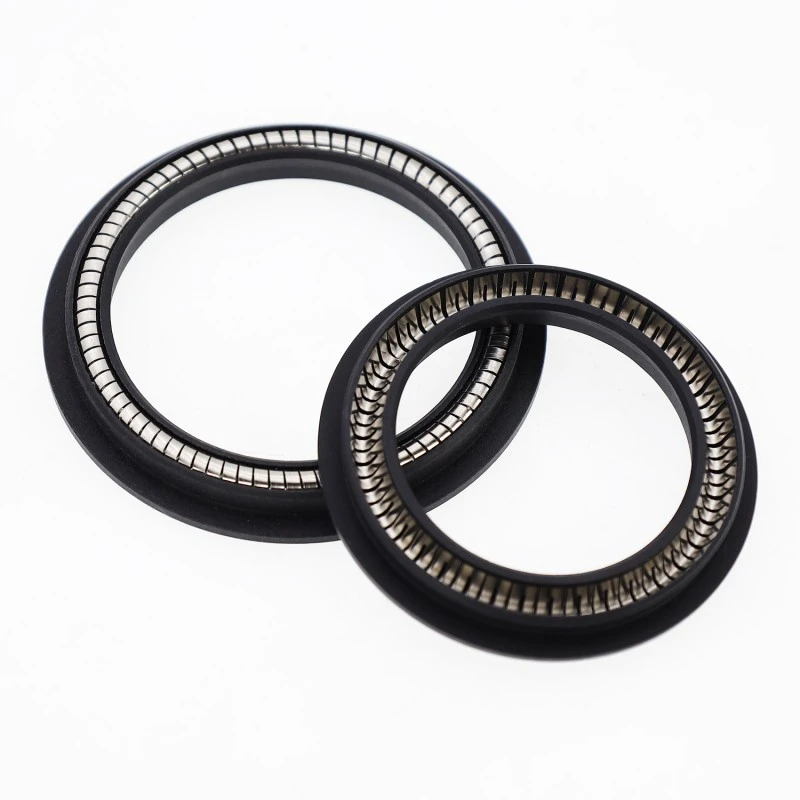

रोटरी शाफ्टहरूका लागि वसन्त-उर्जित सीलहरू उच्च-प्रदर्शन, एक दिशात्मक दबाव सीलहरू हुन् जुन रोटरी शाफ्ट अनुप्रयोगहरूमा प्रयोग गरिन्छ। RC2055 रोटरी सिल एक स्टेनलेस स्टील वसन्त र उच्च प्रदर्शन प्लास्टिक समावेश गर्दछ। RC2055-B र RC2055-C प्रयोग गर्दा, उपयुक्त इलास्टोमर सामग्री सावधानीपूर्वक चयन गर्नुपर्छ।
लागू हुने अपरेटिङ सर्तहरू (चरम मानहरू एकै साथ हुनु हुँदैन)
|
दबाव/MPa |
तापमान / डिग्री सेल्सियस |
गति / m/s |
मध्यम |
|||
|
≤३५ |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
लगभग सबै तरल र ग्यास मिडिया |
|
-२००~+२५० |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
सामग्री चयन
1. उपलब्ध O-ring सामग्रीहरू समावेश छन्: R01 Nitrile रबर (NBR), R02 Fluororubber (FKM), आदि।
2. सिल घण्टी सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, आदि।
3. स्टेनलेस स्टील वसन्त: V आकारको वसन्त।
उत्पादन प्रक्रिया नियन्त्रण
RuiChen को आधुनिक उत्पादन आधार उच्च परिशुद्धता इंजेक्शन मोल्डिङ मिसिन, स्वचालित भ्याकुम vulcanizing मिसिन, र CNC परिशुद्धता मिसिन उपकरण संग सुसज्जित छ। उत्पादन प्रक्रियाको बखत, हामी वास्तविक समयमा तापक्रम, दबाब र समय जस्ता मुख्य प्रक्रिया प्यारामिटरहरू निगरानी गर्न SPC (सांख्यिकीय प्रक्रिया नियन्त्रण) विधिहरू प्रयोग गर्छौं, प्रत्येक मोल्डेड उत्पादनले उच्च स्थिरता र स्थिरता प्रदर्शन गर्दछ भन्ने सुनिश्चित गर्दै।
आलोचनात्मक उत्पादनहरूका लागि, हामी हाम्रा ग्राहकहरूलाई डेलिभर गरिएको प्रत्येक सिल योग्य छ भनी सुनिश्चित गर्न, अनियमित नमूनाको सट्टा 100% निरीक्षण प्रणाली लागू गर्छौं।
अर्डर उदाहरण
RC2055-40-PTFE4+V: शाफ्ट व्यास 40, सीलिंग रिंग सामग्री PTFE4, स्टेनलेस स्टील स्प्रिङ V-आकारको छ।
RC2055-B-40-PTFE4+R02: शाफ्ट व्यास 40, सील रिंग सामग्री PTFE4, मिल्दो O-रिंग फ्लोरोरुबर हो।
RC2055-C-40-PTFE4+R02: शाफ्ट व्यास 40, सील रिंग सामग्री PTFE4, मिल्दो O-रिंग फ्लोरोरुबर हो।

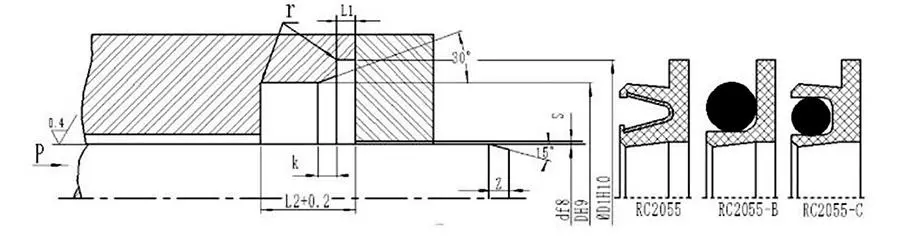

निर्दिष्टीकरण तालिका (प्यारामिटर दायरा भित्र सबै विशिष्टताहरू उपलब्ध छन्)
|
रड व्यास दायरा d f8 |
नाली व्यास DH9 |
नाली व्यास D1H10 |
किनाराको गहिराई L1 |
ग्रूभ चौडाइ L |
च्याम्फर k आयात गर्नुहोस् |
रेडियल क्लियरेन्स Smax |
च्याम्फर लम्बाइ |
r अधिकतम |
|
|
10MPA |
20MPA |
||||||||
|
५~१९.९ |
d+5 |
d+9 |
०.८५-०.१ |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin = 0.8L |
0.8 |
|
२०~३९.९ |
d+7 |
d+12.5 |
१.३५-०.१५ |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400.9 |
d+10.5 |
d+17.5 |
१.८-०२ |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
४०१~१५०० |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
नोट: घुम्ने शाफ्टको सतह कठोरता HRC ≥ 58 हुन सिफारिस गरिन्छ।
निर्दिष्टीकरण र आयाम तालिका (यो तालिका RC2055-B र RC2055-C मा लागू हुन्छ, जसमा समान विनिर्देशहरू छन्)
|
मोडेल |
d |
D |
D1 |
L |
L1 |
|
मोडेल |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
मोडेल |
d |
D |
D1 |
L |
L1 |
|
मोडेल |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
नोट: यदि आवश्यक विशिष्टताहरू यस तालिकामा सूचीबद्ध छैनन् भने, कृपया हाम्रो कम्पनीलाई सम्पर्क गर्नुहोस्। हामी आकारमा 1600mm सम्म उत्पादनहरू आपूर्ति गर्न सक्छौं।
