प्रदर्शन र अनुप्रयोगहरू

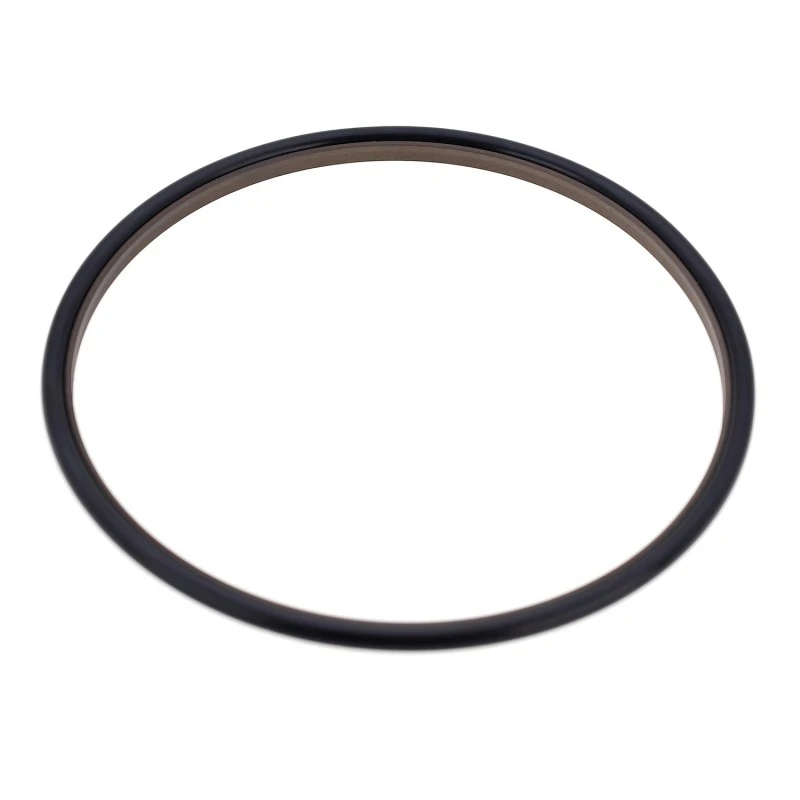

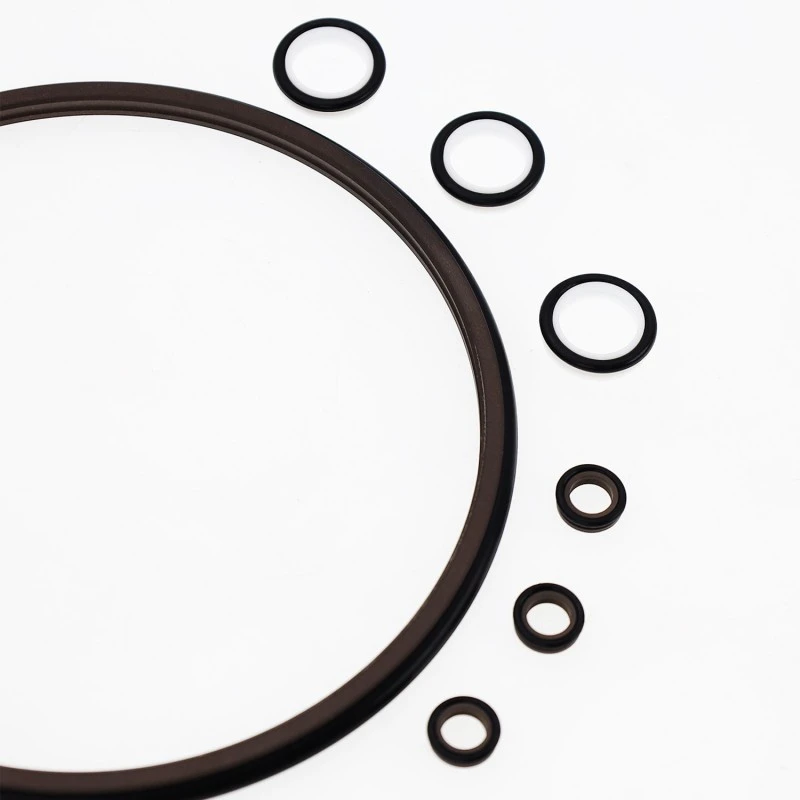

डबल-लिप संयोजन वाइपर सील एक द्विदिशात्मक वाइपर सील हो जसमा PTFE- भरिएको डबल-लिप वाइपर रिंग र ओ-रिंग हुन्छ। ओ-रिंगले प्रिलोड प्रदान गर्दछ, PTFE रिंगमा लगाउनको लागि क्षतिपूर्ति। यो reciprocating, oscillating, वा सर्पिल गति को लागी उपयुक्त छ।
सञ्चालन सर्तहरू
|
दबाब Mpa |
तापमान डिग्री सेल्सियस |
गति m/s |
मध्यम |
|
- |
-35~+100 (O-ring NBR सँग मिल्दोजुल्दो) |
6 |
हाइड्रोलिक तेल, पायस, पानी, आदि। |
|
-20~+200 (ओ-रिंग FKM मिल्दो) |
अर्डर गर्ने उदाहरण
अर्डर मोडेल RCF02-80-PTFE3-R01
RCF02 - मोडेल 80 - शाफ्ट व्यास PTFE3 - सामान्य-उद्देश्य परिमार्जित PTFE RO1 - मिल्दो रबर सामग्री कोड
नाइट्राइल (NBR) - R01, फ्लोरोकार्बन (FKM) - RO2
विशिष्टता प्यारामिटर तालिका (प्यारामिटर दायरा भित्र कुनै पनि आकारका उत्पादनहरू प्रदान गर्न सकिन्छ)
|
शाफ्ट व्यास दायरा d f8 |
नाली व्यास D H9 |
नाली चौडाइ एल+०.2 |
खुला प्वाल व्यास D1H11 |
खुल्ला प्वाल चौडाइ a≥ |
गोलाकार कुनाहरू R≤ |
ओ-रिंग तार व्यास d0 |
|
४~११ |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
१२~६४ |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
६५~२५० |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
२५१~४२० |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
४२१~६५० |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
६५१~१५०० |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
