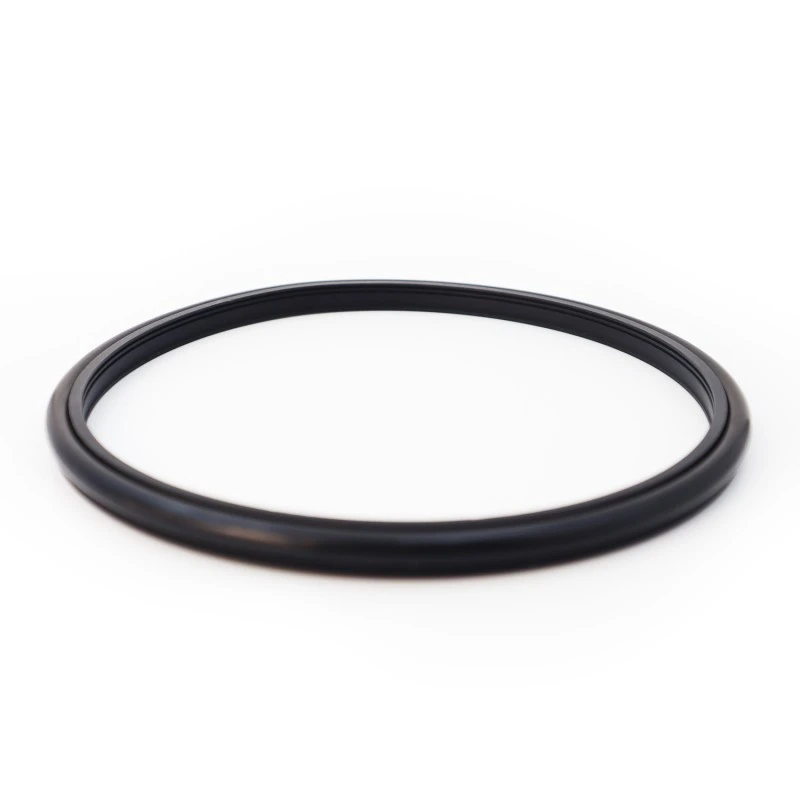

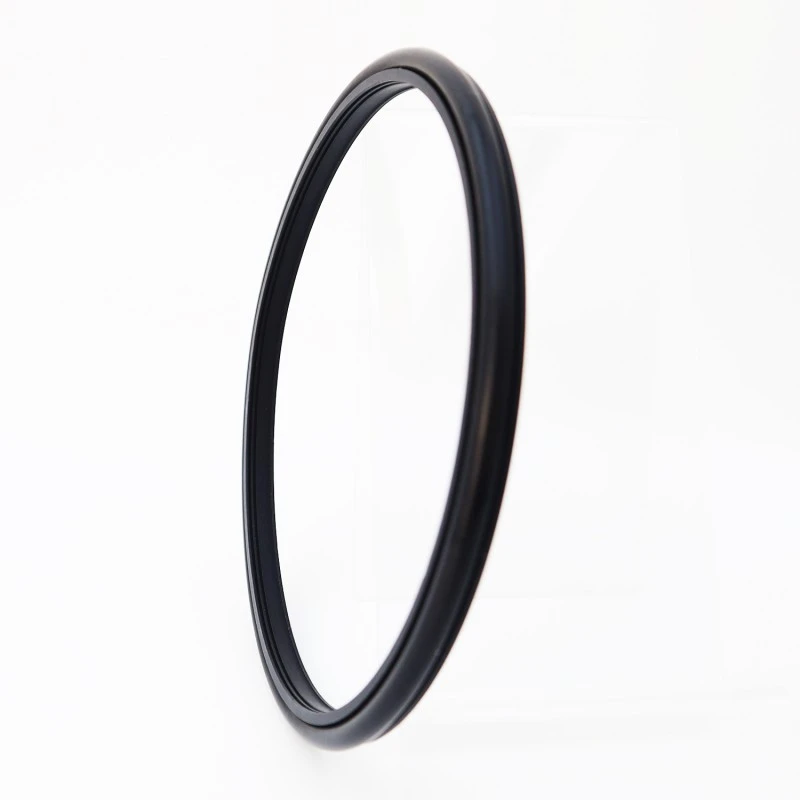

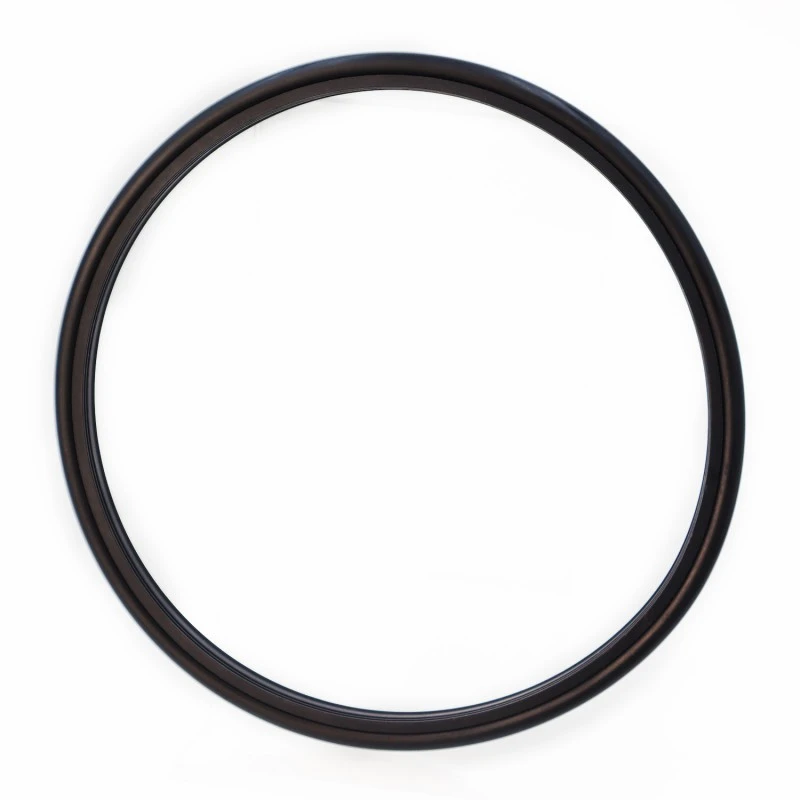

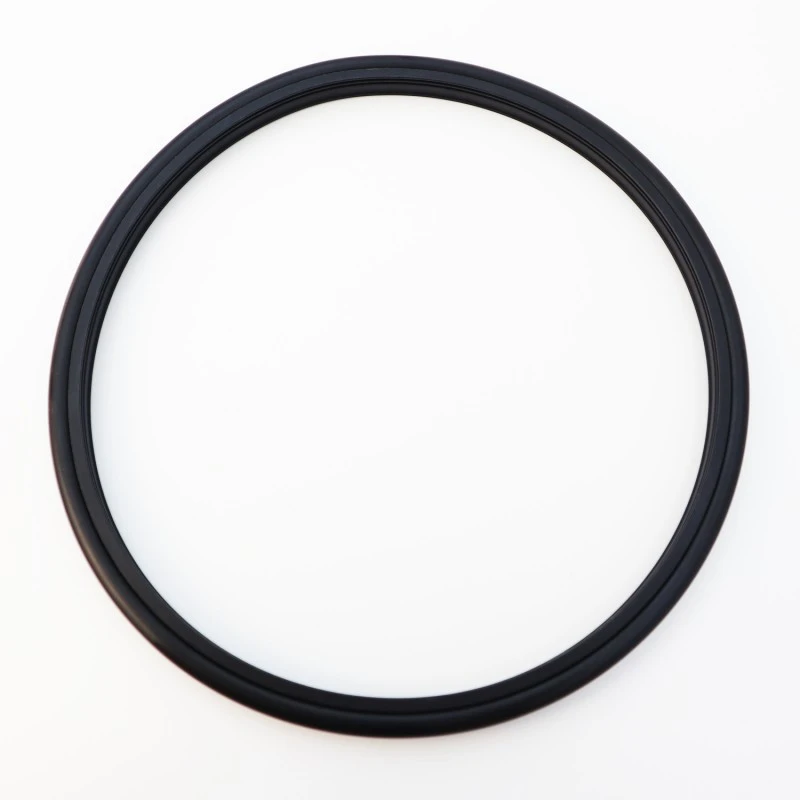

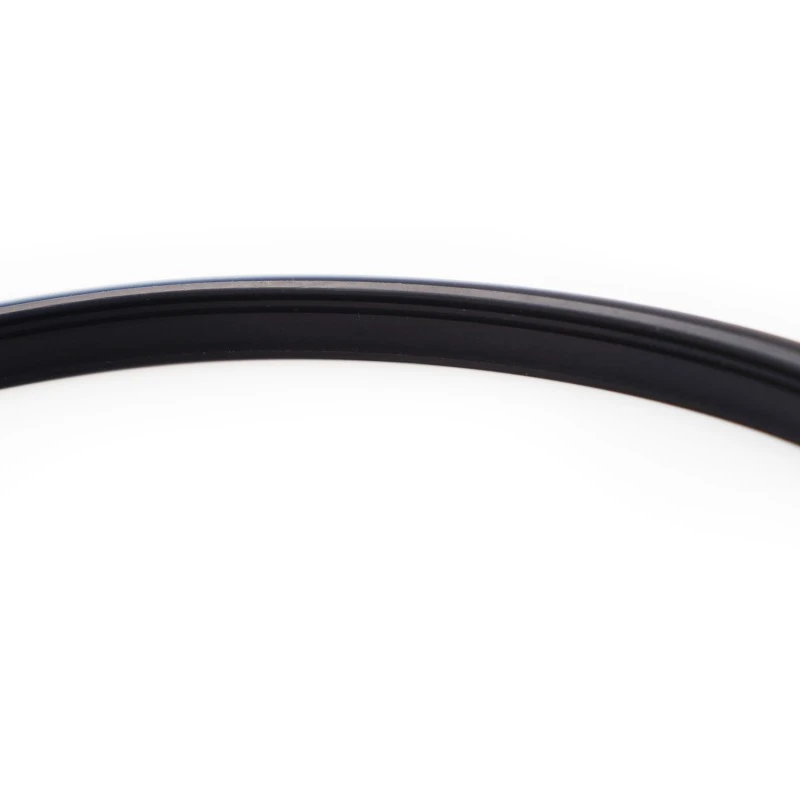

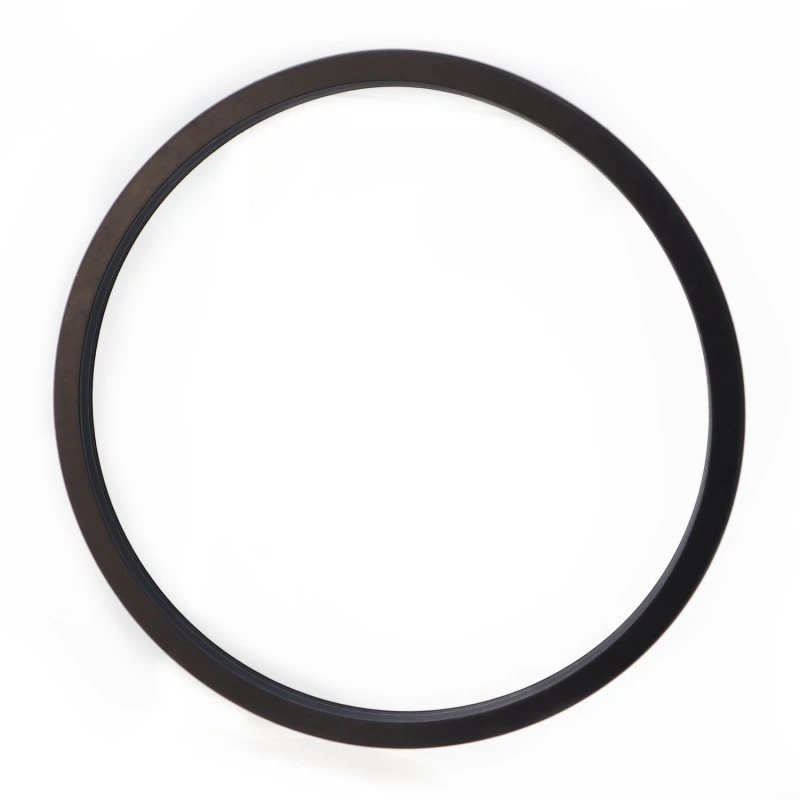

उच्च-दबाव सिमेन्ट स्लरीको लागि शाफ्ट सील: उच्च आयु, कम घर्षण, उत्कृष्ट सील प्रदर्शन, कम्प्याक्ट डिजाइन, र सजिलो स्थापना, प्रयोग, र मर्मतसम्भार। यसको विशेष सील ओठ र अनुकूलित मोटाई डिजाइनले सिमेन्ट स्लरी जस्ता कठोर मिडियामा पनि राम्रो सील प्रदान गर्दछ। माटो-जस्तो मिडिया सील गर्न प्रयोग गर्दा, हामी दुई (वा बढी) सीलहरू बीच ग्रीस स्नेहन सिफारिस गर्दछौं।
लागू हुने अपरेटिङ सर्तहरू (सीमित मानहरू एकै साथ हुनु हुँदैन)
|
दबाव/MPa |
तापमान / डिग्री सेल्सियस |
गति / m/s |
मध्यम |
|
|
पारस्परिक गति |
घूर्णन गति |
|||
|
≤१०० |
-35~+100 (मिल्दा NBR O-Rings संग) |
≤६ |
≤२ |
पानी, माटो, कच्चा तेल, हाइड्रोलिक तेल, पायस |
|
-20~+200 (ओ-रिंग FKM सँग मिल्दोजुल्दो) |
||||
जब तपाइँ तपाइँको उत्पादनहरु को उपयोग को समयमा कुनै प्रश्न वा आपतकालिन सामना गर्नुहुन्छ, तपाइँ कुनै पनि समयमा Ruichen लाई सम्पर्क गर्न सक्नुहुन्छ। हामी तत्काल प्राविधिक समस्याहरू ह्यान्डल गर्नको लागि 7 x 24 घण्टा प्राविधिक परामर्श हटलाइन प्रदान गर्दछौं।
सील चुहावट, असामान्य पहिरन वा कुनै प्रदर्शन विफलताको घटनामा, हाम्रो प्राविधिक समर्थन टोलीले फोन कल वा इमेलको साथ तुरून्त प्रतिक्रिया प्रक्रिया प्रारम्भ गर्नेछ। हामी तपाईंलाई रिमोट भिडियो निदान, छवि विश्लेषण र अन्य विधिहरू मार्फत प्रारम्भिक निर्णय र समाधानहरू प्रदान गर्न सक्छौं। जटिल समस्याहरूको लागि, हामी 48 घण्टा भित्र प्रारम्भिक विश्लेषण रिपोर्ट दिने वाचा गर्छौं, र आवश्यक भएमा, प्राविधिक सहयोग प्रदान गर्न साइटमा इन्जिनियरहरू पठाउनुहोस्, र समस्या पूर्ण रूपमा समाधान नभएसम्म तपाईंसँग संयुक्त रूपमा समस्याको अनुसन्धान गर्नुहोस्।
सामग्री चयन
1. उपयुक्त O-ring सामग्री समावेश: R01 Nitrile Butadiene रबर (NBR), R02 Fluororubber (FKM), आदि।
2. सील रिंग सामग्री: मानक सामग्री PTFE4, अन्य वैकल्पिक सामग्रीहरू PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, आदि समावेश छन्।
अर्डर गर्ने उदाहरण
अर्डर गर्ने मोडेल RC2061-80*91.7*7.6-PTFE4-R01 मोडेल - शाफ्ट व्यास * ग्रूभ व्यास * ग्रूभ चौडाइ - सामग्री कोड

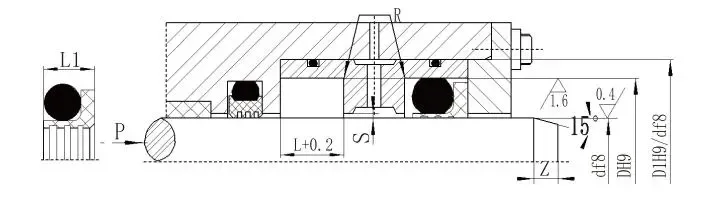

(a) खुला संरचना

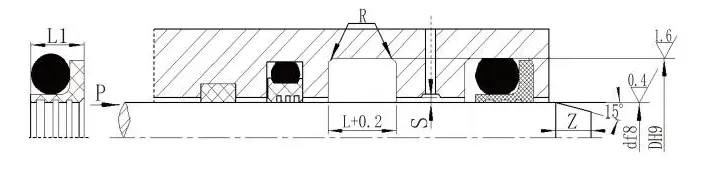

(b) बन्द संरचना
निर्दिष्टीकरणहरू (निर्दिष्ट दायरा भित्र कुनै पनि आकार उपलब्ध छ)
|
शाफ्ट व्यास दायरा मानक प्रकार d f8 RC2061 |
शाफ्ट व्यास दायरा भारी लोड प्रकार d f8 RC2061-Z |
नाली व्यास DH9 |
ग्रूभ चौडाइ L+0.2 |
सिल चौडाइ L1 |
गोलाकार कुनाहरू Rmax |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग तार व्यास |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
५~१५.९ |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१६~३८.९ |
५~१५.९ |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
३९-१०७.९ |
१६-३८.९ |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१०८-६७०.९ |
३९~१०७.९ |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
६७१~१६०० |
१०८-६७०.९ |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
नोट: 1. शाफ्ट व्यास ≤ 30mm को लागि, खुला खाली डिजाइन सिफारिस गरिएको छ।
2. रोटरी सिलहरूको लागि प्रयोग गर्दा, घुमाउने शाफ्टको लागि HRC ≥ 58 को सतह कठोरता सिफारिस गरिन्छ।
3. 30MPa भन्दा माथिको दबाबको लागि, बाहिर निकाल्ने अन्तरको लागि H8/8 फिट सिफारिस गरिन्छ।
