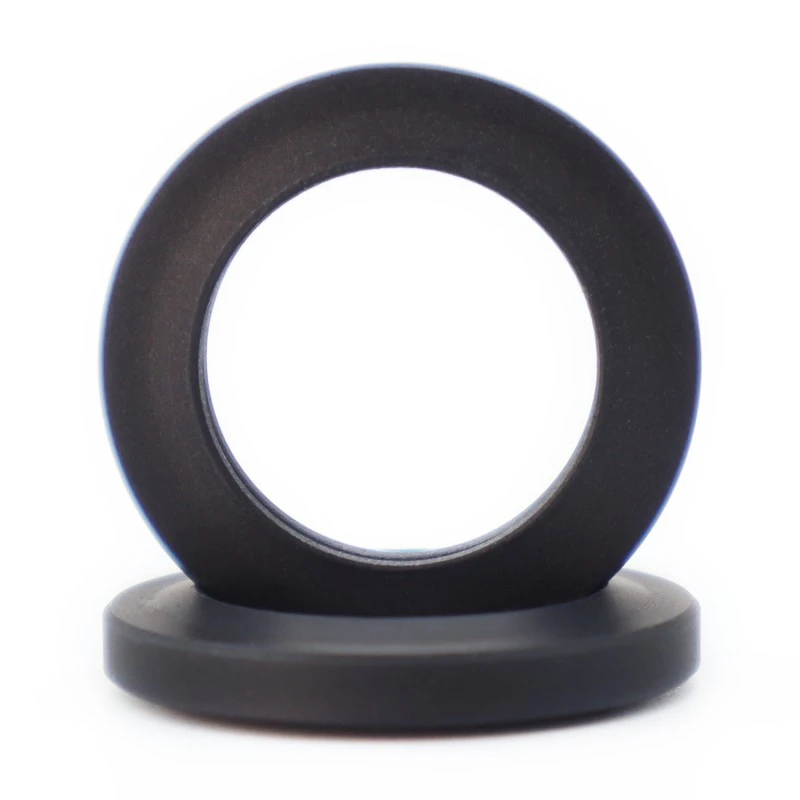

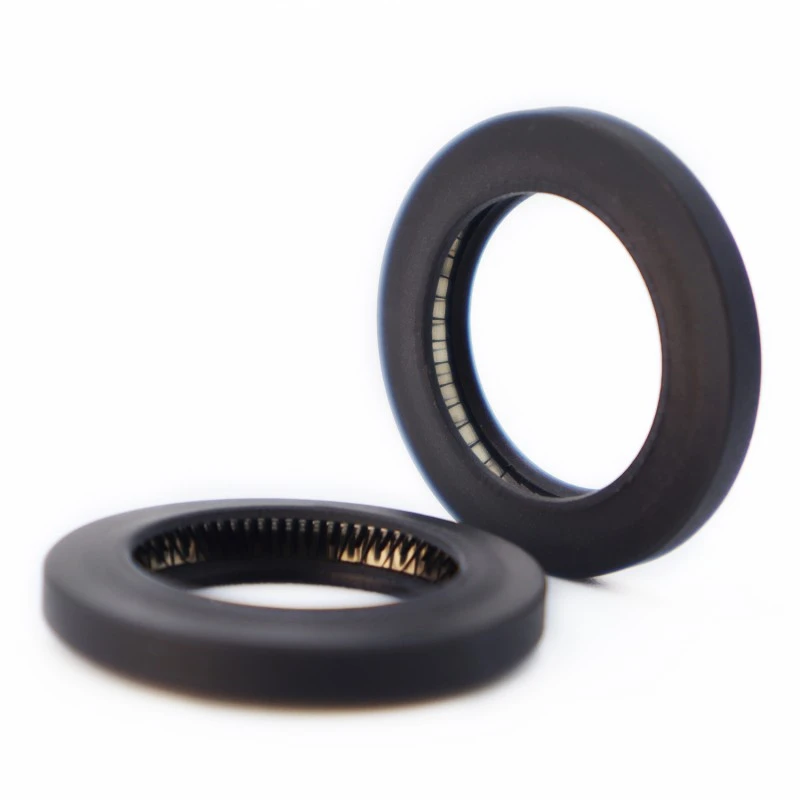

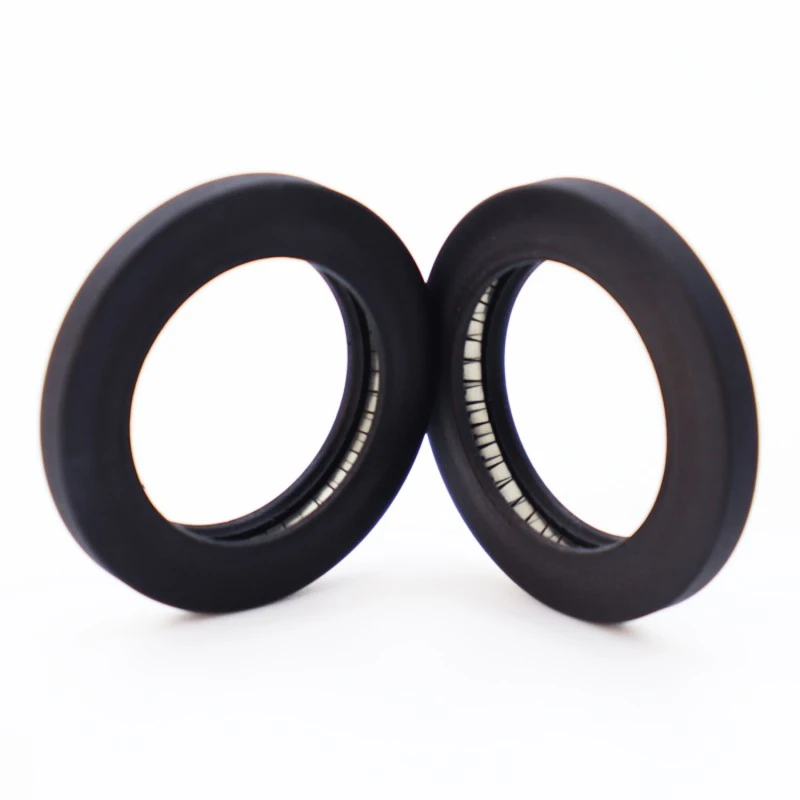

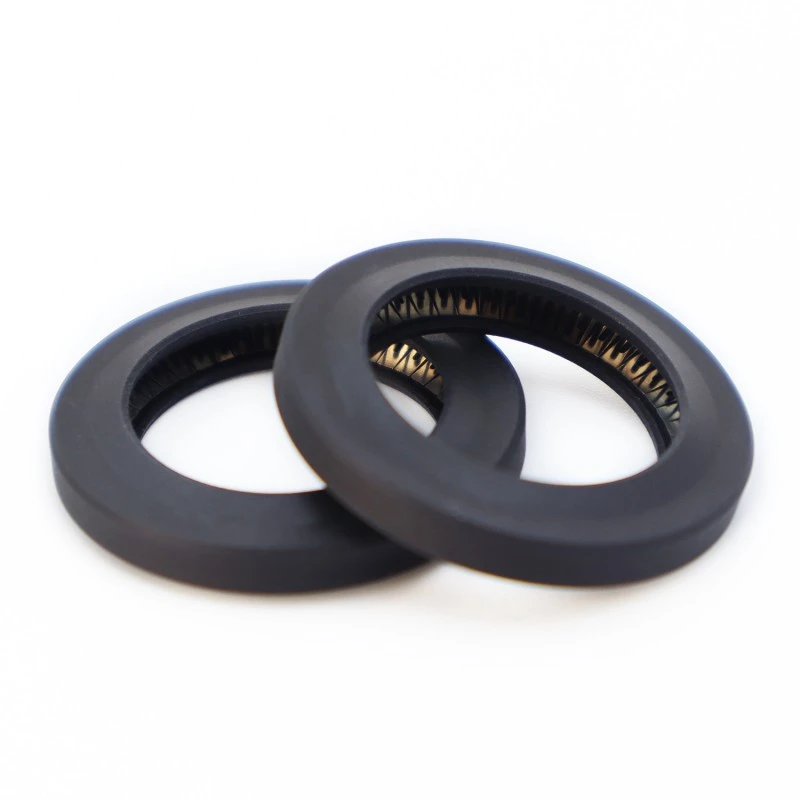

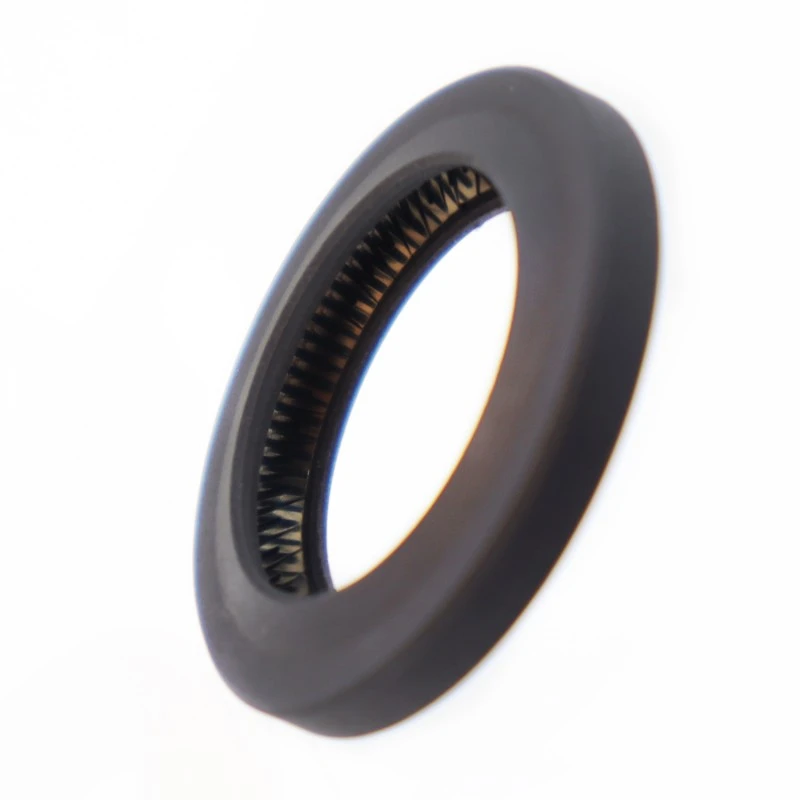

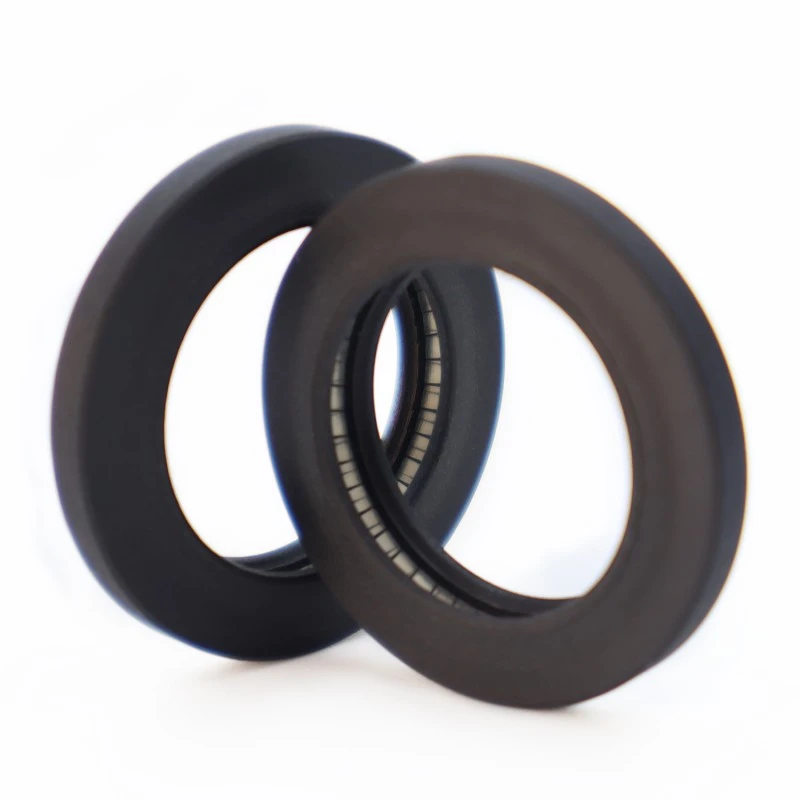

RC2876 सील एक स्टेनलेस स्टील वसन्त र उच्च प्रदर्शन प्लास्टिक समावेश छ। स्टेनलेस स्टीलको वसन्त या त V-आकारको वा O-आकारको वसन्त हुन सक्छ। RC2876-B प्रयोग गर्दा, उपयुक्त इलास्टोमर सामग्री चयन गर्नुपर्छ।
लागू हुने अपरेटिङ सर्तहरू (चरम मानहरू एकै साथ हुनु हुँदैन)
|
दबाव (MPa) |
गति (m/s) |
तापक्रम (°C) |
मध्यम |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
सबै तरल पदार्थ, रसायन र ग्याँसहरू |
|
<४० |
<80 |
-२००~+२५० |
-35~+250 |
||
सामग्री चयन
1. सँगैको O-ring सामग्रीहरूबाट चयन गर्न सकिन्छ: R01 Nitrile रबर (NBR), R02 Fluororubber (FKM), आदि।
2. सील रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, आदि।
3. स्टेनलेस स्टील स्प्रिङ्हरू O-आकारको स्प्रिङहरू र V-आकारको स्प्रिङहरूबाट चयन गर्न सकिन्छ।
अर्डर उदाहरण
RC2876-40-PTFE4+V: भित्री दबाव ग्रूभ बाहिरी व्यास 40 हो, सील रिंग सामग्री PTFE4 हो, वसन्त V आकारको वसन्त हो।
RC2876-B-40-PTFE4+R02: भित्री दबाव ग्रूभ बाहिरी व्यास 40 हो, सील रिंग सामग्री PTFE4 हो, मिल्दो O-ring फ्लोरोरुबर बनेको छ।
नोट: यदि विस्तारित दायरा आवश्यक छ भने, कृपया शृङ्खला नम्बर प्रयोग गर्नुहोस्।
निर्दिष्टीकरण तालिका (प्यारामिटर दायरा भित्र सबै विशिष्टताहरू उपलब्ध छन्)
|
क्रम संख्या |
क्रम संख्या |
मानक दायरा DH11 |
विस्तारित दायरा DH11 |
नाली गहिराई h-०.०५ |
नाली चौडाइ L+०.२ |
गोलाकार कुनाहरू Rmax |
|
RC2876-0 |
RC2876-B-0 |
१०~१३.९ |
१०~४० |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
१३~२०० |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
२५~४५.९ |
१८~४०० |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
४६~१२४.९ |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
१२५~९९९.९ |
४५~१००० |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥१०० |
9.5 |
15.0 |
0.8 |
