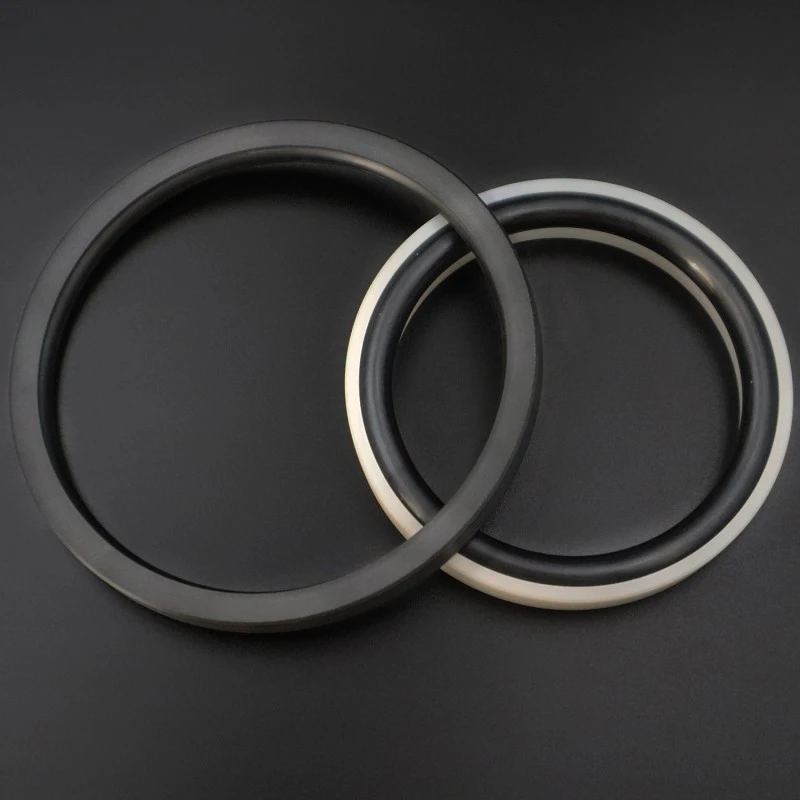

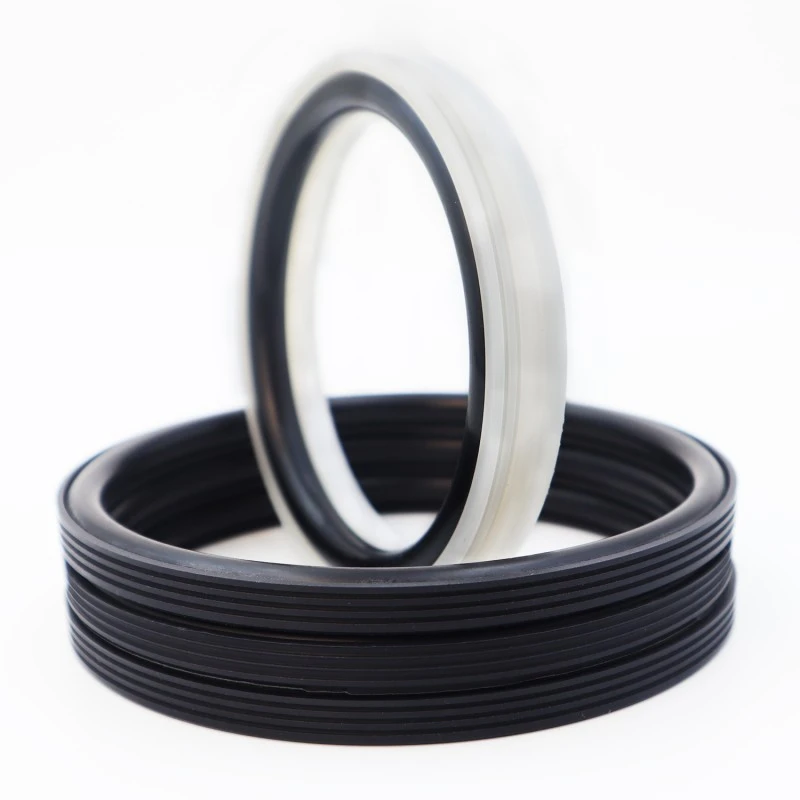

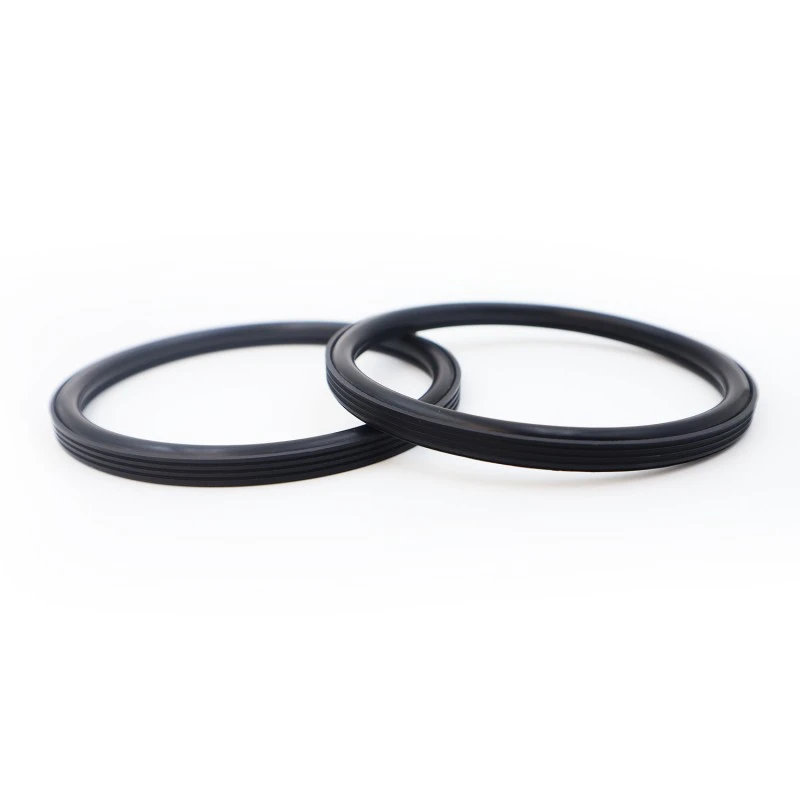

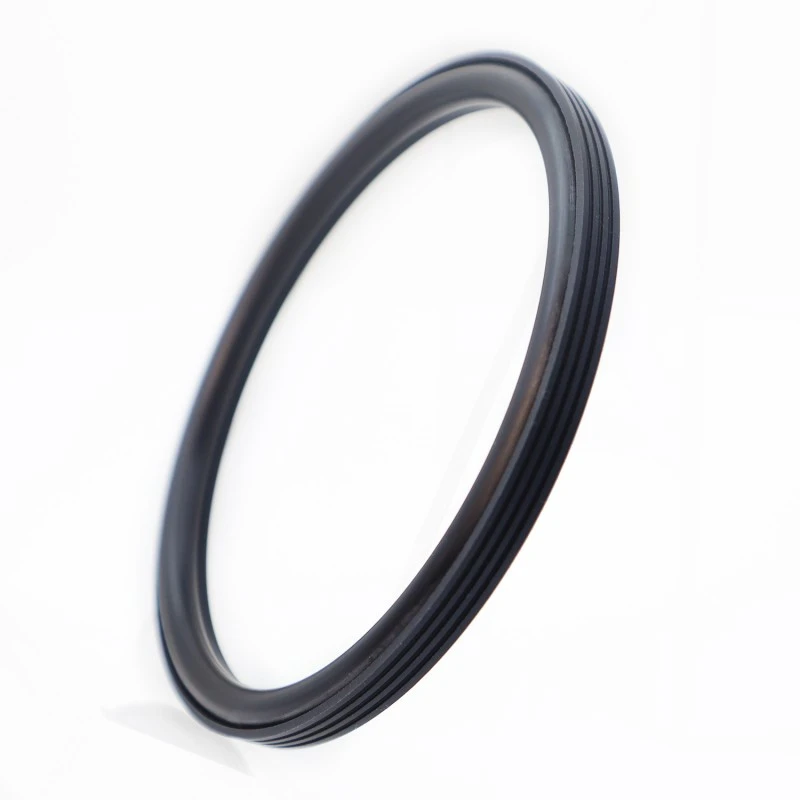

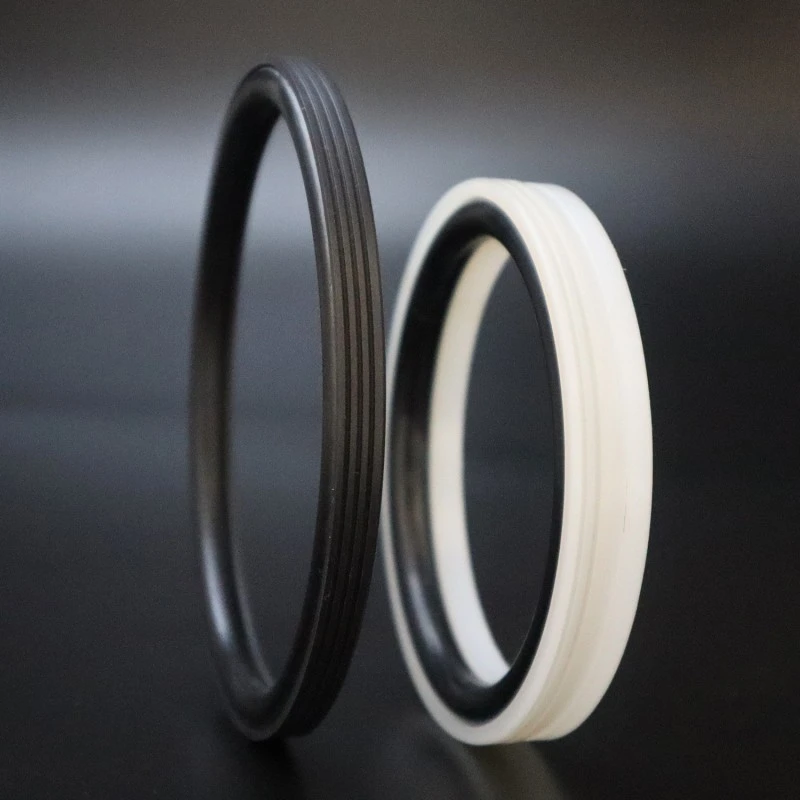

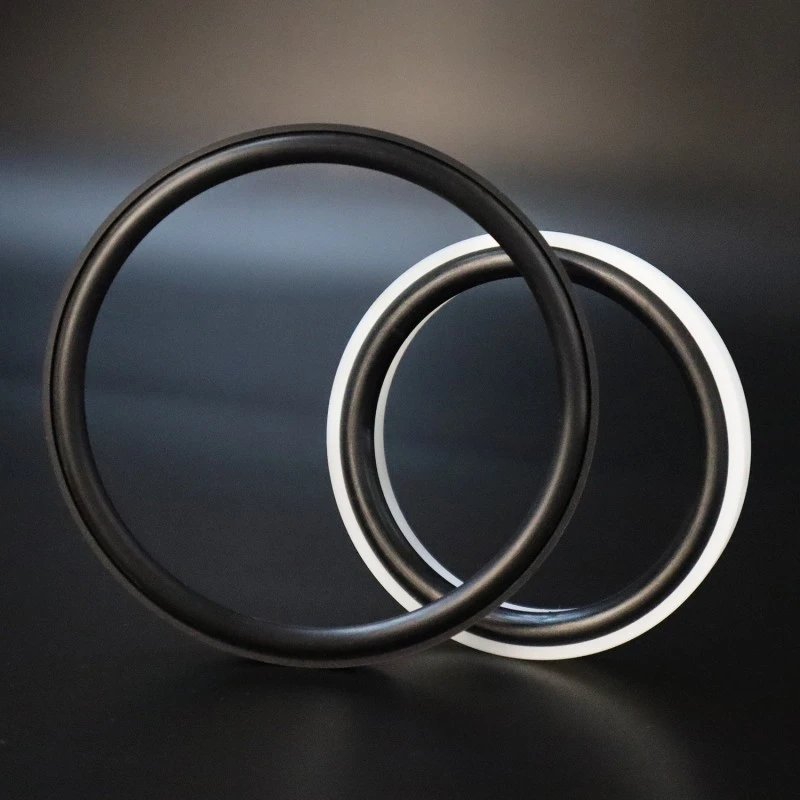

रुइचेन सील फ्याक्ट्रीद्वारा डिजाइन र निर्मित बोर सील हाइड्रोलिक रेसिप्रोकेटिङ र रोटरी मोशन एप्लिकेसनहरूमा युनिडायरेक्शनल सीलको लागि उपयुक्त छ। यसले लामो सेवा जीवन, कम घर्षण, उत्कृष्ट सील प्रदर्शन, कम्प्याक्ट संरचना, र सजिलो स्थापना, प्रयोग, र मर्मत सुविधा दिन्छ। विशेष सील लिप र सीलको अनुकूलित मोटाई डिजाइनले सिमेन्ट ग्राउट जस्ता कठोर मिडियामा पनि उत्कृष्ट सील प्रदर्शन सुनिश्चित गर्दछ।
|
दबाव/MPa |
तापक्रम/°C |
गति / m/s |
मध्यम |
|
|
पारस्परिक गति |
घूर्णन गति |
|||
|
≤१०० |
-३५ देखि +१०० डिग्री सेल्सियस (NBR O-Ring सँग) |
≤६ |
≤२ |
पानी, माटो, कच्चा तेल, हाइड्रोलिक तेल, पायस |
|
-२० देखि +२०० डिग्री सेल्सियस (FKM O-Ring सँग) |
||||
सामग्री चयन
1. सँगैको O-ring सामग्रीहरूबाट चयन गर्न सकिन्छ: R01 Nitrile रबर (NBR), R02 Fluororubber (FKM), आदि।
2. सील रिंग सामग्री: मानक सामग्री PTFE4 हो, अन्य उपलब्ध सामग्रीहरूमा PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, आदि समावेश छन्।
अर्डर उदाहरण
अर्डर मोडेल: RC2062-80*68.3*7.6-PTFE4-R01
मोडेल - बोर व्यास * ग्रूभ व्यास * ग्रूभ चौडाइ - सामग्री कोड

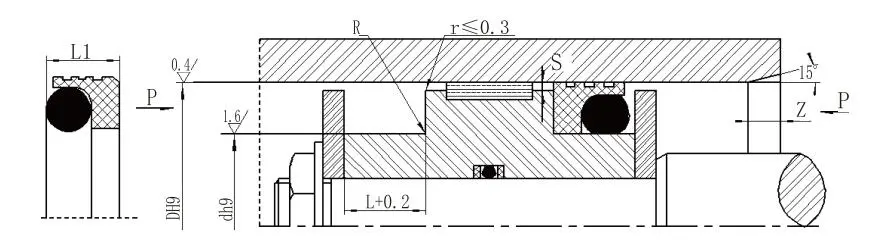

निर्दिष्टीकरण र प्यारामिटरहरू (निर्दिष्ट दायरा भित्र कुनै पनि आकार उपलब्ध छ।)
|
एपर्चर दायरा मानक प्रकार DH9 RC2062 |
एपर्चर दायरा भारी लोड DH9 RC2062-Z |
नाली व्यास d h9 |
नाली चौडाइ L+0.2 |
सील चौडाइ L1 |
गोलाकार कुनाहरू Rmax |
रेडियल क्लियरेन्स Smax |
च्याम्फर Zmin |
ओ-रिंग तार व्यास |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
८~१२.९ |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
१०~१२.९ |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
२५~५१.९ |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
५२~१२७.९ |
२५~५१.९ |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१२८~५००.९ |
५२~१२७.९ |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
५०१~१५०० |
१२८~५००.९ |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
नोट: 1. सिलिन्डर बोर ≤ 30mm को लागि, खुला खाली डिजाइन सिफारिस गरिएको छ।
2. 30 MPa भन्दा माथिको दबाबको लागि, एक्स्ट्रुजन ग्यापको लागि H8/f8 फिट सिफारिस गरिन्छ।
व्यापक परीक्षण क्षमताहरू: हाम्रो केन्द्रीय प्रयोगशाला परीक्षण उपकरणहरूको पूर्ण दायराले सुसज्जित छ, वास्तविक कार्य अवस्थाहरूमा उत्पादन प्रदर्शन अनुकरण गर्न सक्षम छ। परीक्षण वस्तुहरू समावेश छन्, तर सीमित छैनन्:
आयामी निरीक्षण: उच्च परिशुद्धता 2D छवि मापन उपकरणहरू प्रयोग गरी र उत्पादन आयामहरू पूर्ण रूपमा रेखाचित्र सहिष्णुता आवश्यकताहरू पूरा गर्न सुनिश्चित गर्न मापन मिसिनहरू समन्वय गर्नुहोस्।
कार्यसम्पादन परीक्षण: उच्च-तापमान बुढ्यौली परीक्षणहरू, कम-तापमान परीक्षणहरू, तेल/मध्यम प्रतिरोध परीक्षणहरू, पहिरन प्रतिरोध परीक्षणहरू, फट दबाव परीक्षणहरू, आदि।
जीवन चक्र परीक्षण: स्थायित्व बेन्च परीक्षणहरू मार्फत उत्पादनको सेवा जीवन र विश्वसनीयताको भविष्यवाणी गर्ने जुन वास्तविक कार्य अवस्थाहरूको अनुकरण गर्दछ।
