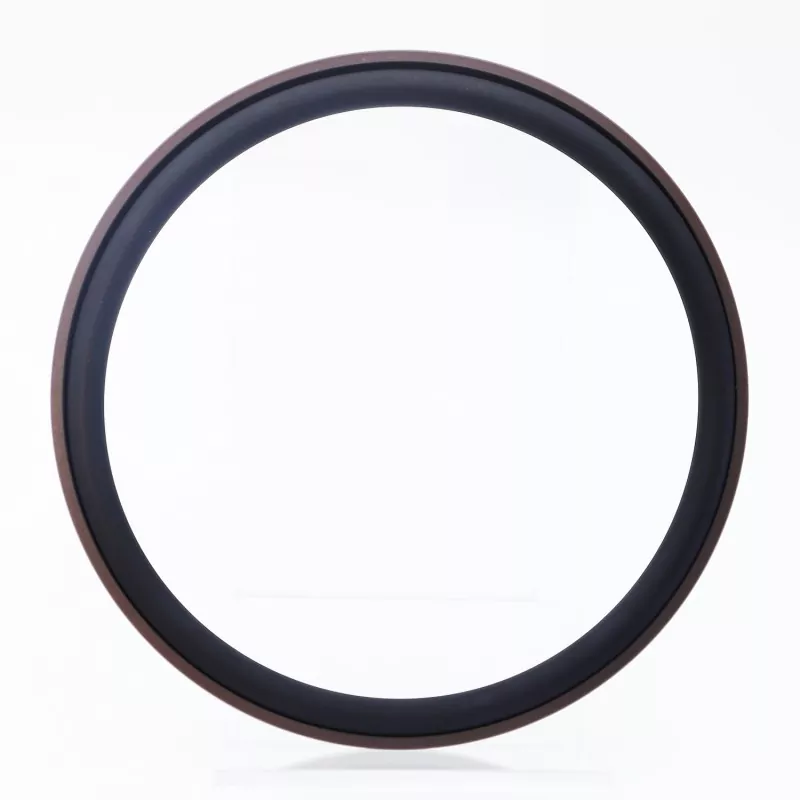

अक्षीय चरण संयुक्त सील

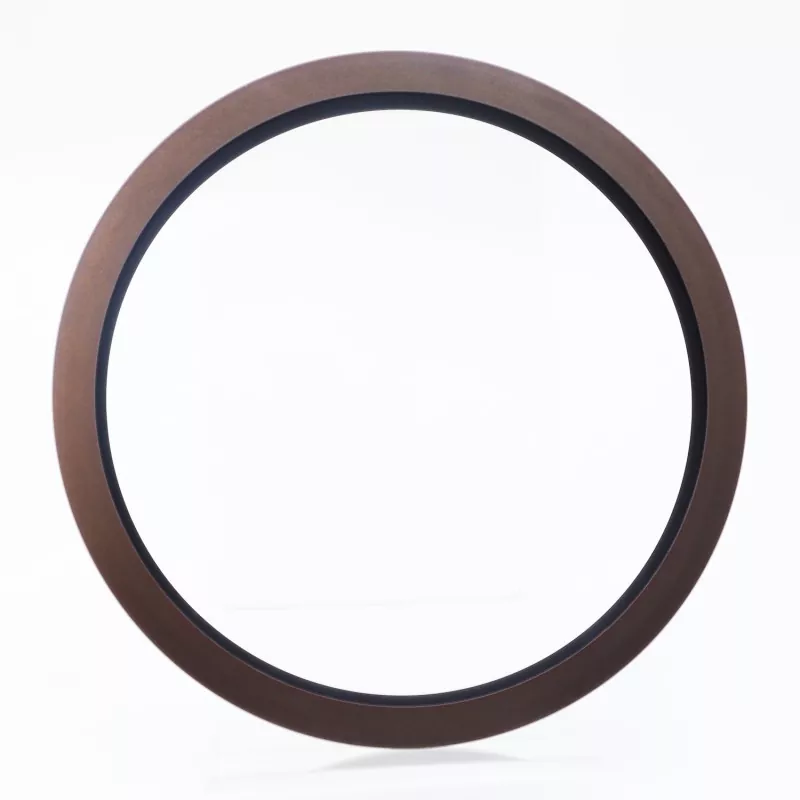

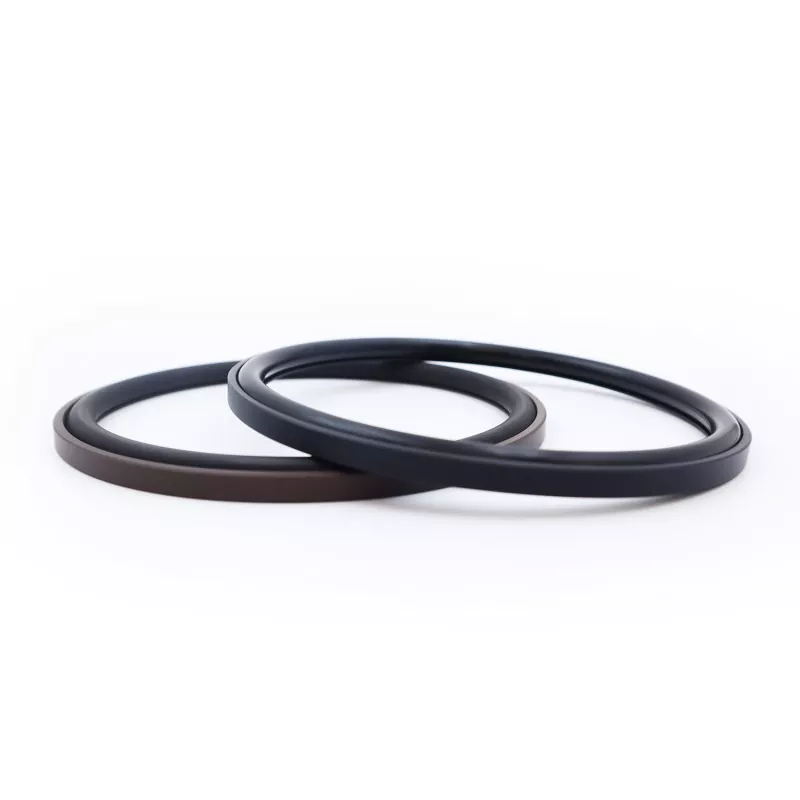

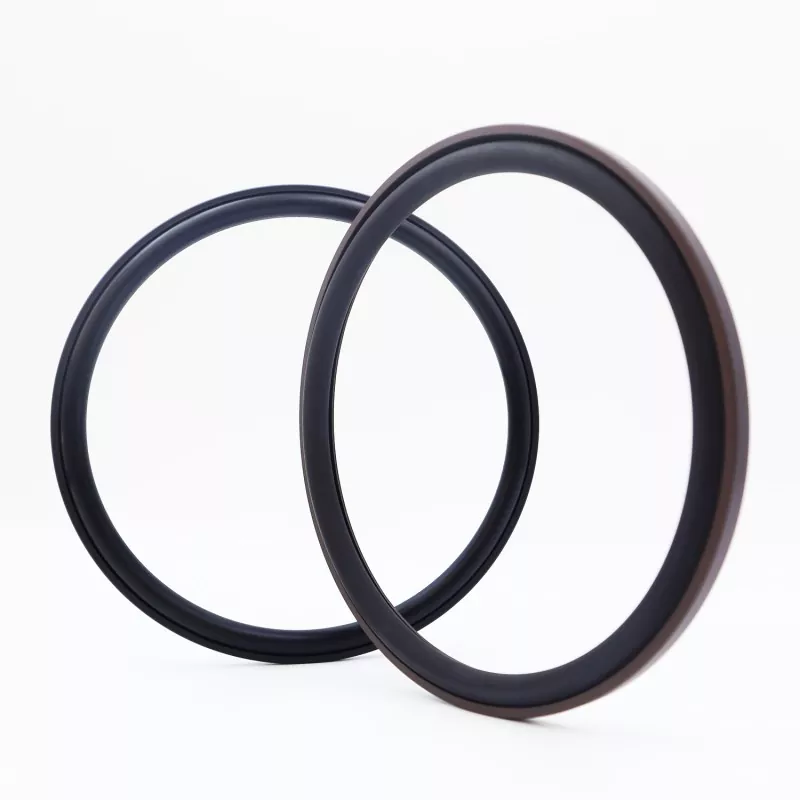

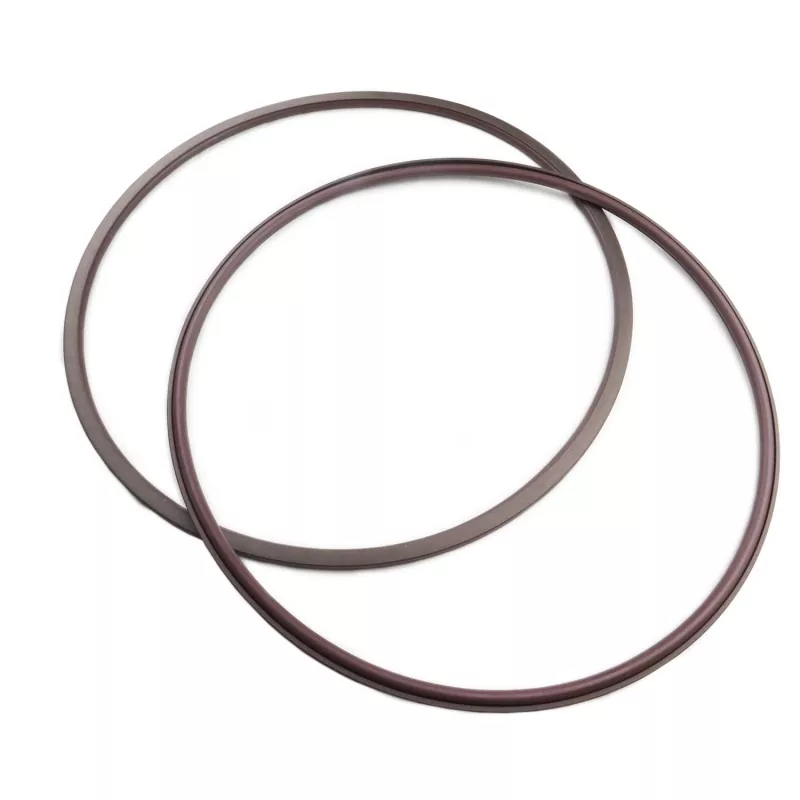

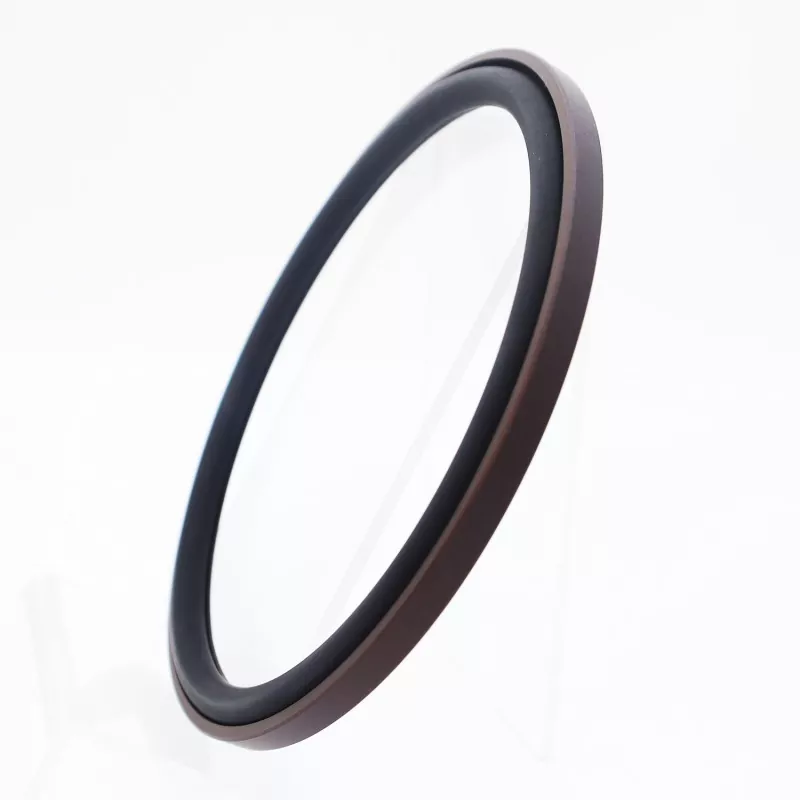

अक्षीय स्टेप कम्बाइन्ड सिलमा भरिएको PTFE र रबर ओ-रिंगले बनेको दायाँ-कोण सील रिंग हुन्छ; यो अक्षीय (अन्त-अनुहार) र फ्ल्यान्ज सिलहरू जस्ता दिशाहीन स्थिर सील अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। यसले लामो सेवा जीवन, उत्कृष्ट सील प्रदर्शन, उच्च र अति-उच्च दबावहरूको प्रतिरोध, र एक कम्प्याक्ट संरचनात्मक पदचिह्न सुविधा दिन्छ; यो पानी-दबाव सील अनुप्रयोगहरूको लागि पनि उपयुक्त छ। यो दुई संस्करणहरूमा उपलब्ध छ: RC2871-A (आन्तरिक दबाबको लागि) र RC2871-B (बाह्य दबावको लागि)।

प्रभावकारी सील O-रिङ को पूर्व कम्प्रेसन द्वारा उत्पन्न लगातार ग्रिपिंग बल मार्फत प्राप्त गरिन्छ, एक आत्म-ऊर्जाजनक सील प्रभाव प्रदान गर्दछ जहाँ सील प्रदर्शन मध्यम दबाव बढ्दै जाँदा सुधार हुन्छ। सील रिङको छेउमा रहेको फ्ल्याङ्ग गरिएको डिजाइनले ओ-रिंग एक्सट्रुसनलाई प्रभावकारी रूपमा रोक्छ, यसले उच्च-दबाव र अति-उच्च-दबाव अवस्थाहरू सजिलैसँग ह्यान्डल गर्न अनुमति दिन्छ जबकि पानी-दबाव सील वातावरणहरूसँग उपयुक्त रहन्छ।

लागू सञ्चालन सर्तहरू

सिद्धान्त र अनुप्रयोगहरू

यो सीलमा दायाँ-कोण PTFE सील रिंग र एक ओ-रिंग हुन्छ; ओ-रिंगले पूर्व-संकुचन प्रदान गर्दछ, सील प्राप्त गर्न आवश्यक क्ल्याम्पिंग बल उत्पन्न गर्दछ। दबाबमा, यो क्ल्याम्पिङ बल बढ्छ - यसको मतलब उच्च दबाव, राम्रो सील प्रदर्शन। स्लिपर रिङको साइड-फ्लान्ज डिजाइनको लागि धन्यवाद, ओ-रिङलाई बाहिर निकाल्नबाट रोकिएको छ, जसले सिललाई उच्च दबाबको सामना गर्न अनुमति दिन्छ।

निर्दिष्टीकरण तालिका

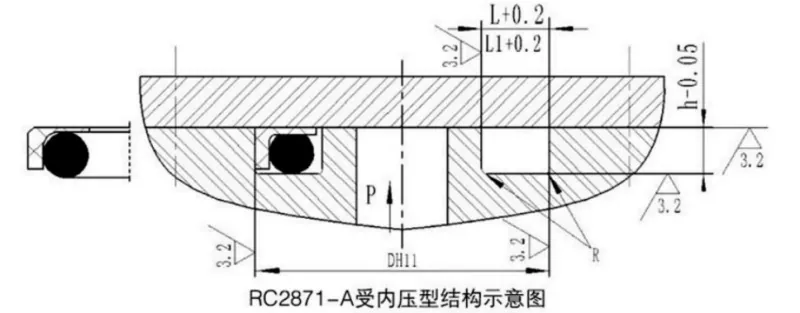

1. RC2871-A (आन्तरिक दबाव प्रकार) निर्दिष्टीकरण तालिका

प्यारामिटर दायरा भित्र सबै विशिष्टताहरू उपलब्ध छन्।

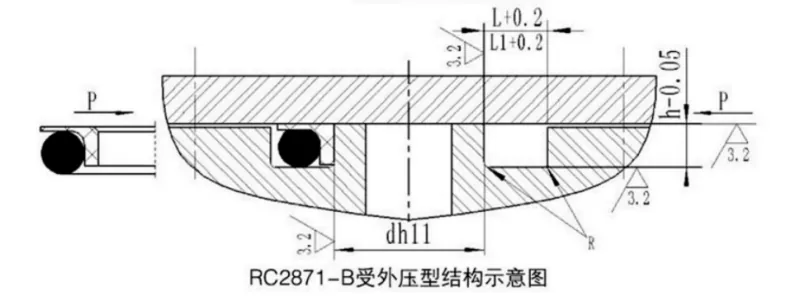

2. RC2871-B बाह्य दबाव प्रकार विशिष्टता तालिका

प्यारामिटर दायरा भित्र सबै विशिष्टताहरू उपलब्ध छन्।
